Fiat Uno II (1989-2002) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Fiat Uno II (1989-2002), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Fiat Uno II – schéma poistky
Rok výroby: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Poistka zapaľovača cigariet (zásuvka napájania) v Fiat Uno je poistka 6 v rozvode poistiek.

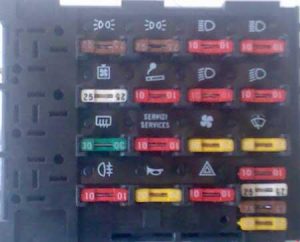

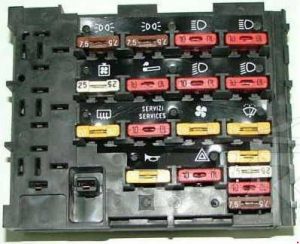

Rozvod poistiek
| Nr |
Amperáže [A] |
Popis |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 7.5 | Parkovanie vpredu vľavo;Zadné svetlo vpravo;
Osvetlenie zapaľovača cigariet; Ovládanie kúrenia a hodín; Podsvietenie digitálnych hodín. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7.5 | Predné svetlo vpravo a zadné svetlo vľavo;
Osvetlenie prístrojovej dosky; Osvetlenie zadnej poznávacej značky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Ľavý svetlomet (diaľkové svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Pravý svetlomet (diaľkové svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 25 | Ventilátor chladenia motora a klaksón (komfort). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Prídavné svetlá;Zapaľovač cigariet;
Napájanie rádia; Senzory brzdových doštičiek; Ekonomický indikátor (modely ES). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Ľavé stretávacie svetlo;Zadné hmlové svetlá. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Pravé stretávacie svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Brzdové svetlá;Smerovky;
Varovné svetlá prístrojovej dosky; Ekonomický indikátor otáčkomera; Skontrolujte systém riadenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Ventilátor na podporu kúrenia;Digitálne čítacie svetlo s hodinami. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20 | Predný stierač a umývač skla;Zadný stierač a umývač skla;
Skontrolujte osvetlenie ovládacieho panelu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Predné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Rezerva (komfort);Klaksón (super). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Varovné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Poistky navyše na stranehlavnej poistkovej skrinky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Poistky(903, 999, 1116, 1299/1301 a 1301 cc Turbo IE) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | 20 | Hmlové svetlá predné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 30 | Chladiaca ventilátor(modelli Turbo ie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | 10 | Chladiaca ventilátor vstrekovača paliva(modelli Turbo ie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | 30 | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | 10 | Čerpadlo paliva (modelli Turbo ie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Poistky (následne 903, 999, 1108, 1372 ie a 1372 cc Turbo ie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | 30 | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 25 | Centrálne zamykanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | 10 | Chladiaca ventilátor vstrekovača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | 20 | Umývače svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | 20 | Hmlové svetlo a svetlo upozornenia. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | 10 | Čerpadlo paliva(modelli s vstrekovaním paliva). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| – | 10 | Zohriata lambda sonda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Poistky navyše na podpere relé stĺpca riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| – | 10 | Obvod monitoru proti šmyku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| – | 25 | Obvod napájania proti šmyku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

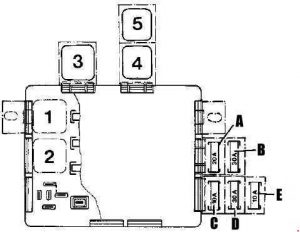

Poistky a relé navyše v modeloch 1301 cc Turbo
| Č. br |
Popis |
| 1 | Relé klaksónu |
| 2 | Relé vyhrievaného zadného skla |
| 3 | Relé hmlových svetiel |
| 4 | Relé ventilátora chladiča |
| 5 | Relé ovládania okien |
Fiat Uno – schéma poistky – poistka pomocná
Fiat Uno – schéma poistky – poistka pomocnáO Fiat Uno II (1989-2002)
Fiat Uno II, vyrábaný v rokoch 1989 až 2002, je kompaktný automobil, ktorý si získal popularitu vďaka svojej spoľahlivosti a ekonomickej prevádzke. Tento model bol dostupný s rôznymi motorizáciami, vrátane benzínových a naftových motorov, čo umožňovalo vodičom vybrať si podľa svojich preferencií a potrieb. Fiat Uno II sa vyznačoval jednoduchým, ale funkčným dizajnom, ktorý poskytoval dostatok priestoru pre pasažierov aj batožinu. Vďaka svojej ľahkej konštrukcii a efektívnym motorom bol tento model obľúbený medzi mestskými vodičmi, ktorí oceňovali jeho manévrovateľnosť a nízku spotrebu paliva.
Schéma poistkovej skrinky Fiat Uno II
Táto stránka zobrazuje detailnú schému poistkovej skrinky pre Fiat Uno II, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Poistková skrinka sa obvykle nachádza pod prístrojovou doskou alebo v motorovom priestore, čo je typické pre tento model auta. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Schéma poistkovej skrinky poskytuje jasný prehľad o tom, ktoré poistky sú zodpovedné za konkrétne funkcie, čo uľahčuje diagnostiku a riešenie problémov.
