V tomto článku nájdeš diagramy poistkovej skrinky Chrysler Pacifica (2020–2022), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Chrysler Pacifica – schéma poistkovej skrinky
Rok výroby: 2020.
POISTKY POD KAPOTOU
Centrum distribúcie energie (PDC) sa nachádza v motorovom priestore blízko batérie. Toto centrum obsahuje poistky s cartridgou, mini poistky, mikro poistky, automatické spínače a relé. Identifikačný štítok každého prvku je vytlačený na vnútornom boku krytu.
Pred vykonaním akejkoľvek procedúry na PDC sa uisti, že je motor vypnutý.
Odstráň kryt odblokovaním dvoch zámkov umiestnených na oboch stranách krytu PDC, vyhýbaj sa používaniu skrutkovačov alebo iných nástrojov na odstránenie krytu, pretože by mohli vyvinúť nadmernú silu a spôsobiť zlomeniny/poškodenia komponentov.
Akonáhle skončíš so servisom, uisti sa, že kryt zabezpečíš dvoma zámkami.
Centrum distribúcie energie
| Výrez |
Poistka s patronou |
Poistka s nožom |
Popis |
| Výrez |
Poistka s patronou |
Poistka s nožom |
Popis |
| F06 |
– |
– |
Nepoužíva sa |
| F07 |
– |
25 A Svetlá |
Zapálenie/čerpadlo paliva |
| F08 |
– |
– |
Nepoužíva sa |
|
|
| F09 |
– |
25 A Svetlá |
Amplifikátor/aktívne ovládanie hluku |
| F10 |
– |
– |
Nepoužíva sa |
| F11 |
– |
– |
Nepoužíva sa |
| F12 |
– |
5 A Hnedá |
Senzor batérie (IBS) |
| F13 |
– |
10 A Červená |
ECM (iba ESS) |
| F14 |
– |
10 A Červená |
ECM |
| F15 |
40 A Zelená |
– |
Kanál CBC #3 (Napájacie bloky) |
| F 16 |
– |
20 A Žltá |
ECM |
| F17 |
30 Amp Rúžová |
– |
Motor štartéra |
| F18 |
40 A Zelená |
– |
Kanál CBC #4 (Externé osvetlenie #1) |
| F19 |
25 A Svetlá |
– |
Elektromagnet zadných sedadiel 2. rada LT |
| F20 |
– |
10 A Červená |
Spojka kompresora klimatizácie |
| F21 |
25 A Svetlá |
– |
Elektromagnet RT sklápacieho sedadla 2. rada |
| F22 |
– |
– |
Nepoužíva sa |
| F23 |
– |
– |
Nepoužíva sa |
|
|
| F24 |
– |
20 A Žltá |
Stierač RR |
| F25A |
– |
10 A Červená |
Režim otvárania dverí LT a RT RR v režime hands-free |
| F25B |
– |
10 A Červená |
Aktívne krytie mriežky/zrkadla PWR |
| F26 |
40 A Zelená |
– |
Motor ventilátora HVAC predný |
| F27 |
25 A Svetlá |
– |
Modul posuvných dverí RR-RT |
| F28A |
– |
10 A Červená |
Diagnostická správa |
| F28B |
– |
10 A Červená |
Port USB + AUX / Port USB video |
| F29 |
– |
– |
Nepoužíva sa |
| F30A |
– |
15 A Modrá |
Centrálny mediálny 1 a 2 |
| F30B |
– |
15 A Modrá |
PWR Bedrové SW |
| F31 |
– |
– |
Nepoužíva sa |
| F32 |
20 A Modrá |
– |
ECM |
| F33 |
30 Amp Rúžová |
– |
Modul Power Liftgate |
| F34 |
25 A Svetlá |
– |
Modul dverí RR-LT |
| F35 |
25 A Svetlá |
– |
Modul ovládania strechy |
| F36 |
– |
– |
Nepoužíva sa |
|
|
| F37 |
40 A Zelená |
– |
Kanál CBC #4 (Externé osvetlenie #2) |
| F38 |
60 A Žltá |
– |
Vysávač |
| F39 |
25 A Svetlá |
– |
Motor ventilátora HVAC zadný |
| F40 |
– |
– |
Nepoužíva sa |
| F41 |
– |
– |
Nepoužíva sa |
| F42 |
40 A Zelená |
– |
Modul sklápacieho sedadla |
| F43 |
– |
20 A Žltá |
| Výrez |
Poistka s náplňou |
Poistka s čepeľou |
Popis |
|
| F56A |
– |
10 A červená |
Modul riadenia HVAC predný a zadný / modul klasifikácie cestujúcich (OCM) / elektronická zámka volantu (ESL) |
| F56B |
– |
10 A červená |
ESP/ESC |
| F57 |
– |
– |
Nepoužíva sa |
| F58 |
– |
10 A červená |
Úprava pohonného systému/modul prenosu výkonu — ak je prítomný |
| F59 |
30 Amp Rúžová |
– |
Pri ťažnom háku — ak je prítomný |
| F60 |
– |
20 A žltá |
Zadné zaťaženie APO |
| F61 |
– |
20 A žltá |
Brzdenie/otáčanie prívesu vpravo — ak je prítomné |
|
|
| F62 |
– |
– |
Nepoužíva sa |
| F63 |
– |
20 A žltá |
Brzdenie/otáčanie prívesu vľavo — ak je prítomné |
| F64 |
– |
15 A modrá |
Svetlomet RT HID |
| F65 |
– |
– |
Nepoužíva sa |
| F66 |
– |
15 A modrá |
Prístrojová doska (IPC)/SGW |
| F67 |
– |
10 A červená |
Modul hmatovej spätnej väzby jazdného pruhu (HALF) / Systém Parktronics (PTS) / Modul asistencie vodiča (DASM) |
| F68 |
– |
– |
Nepoužíva sa |
| F69 |
– |
– |
Nepoužíva sa |
| F70 |
– |
– |
Nepoužíva sa |
| F71 |
– |
20 A žltá |
klaksón |
| F72 |
– |
10 A červená |
Vyhrievané zrkadlá – ak sú prítomné |
| F73 |
30 Amp Rúžová |
– |
Zariadenie na znižovanie zadného (EBL) |
| F74 |
20 A modrá |
– |
Záložný príves |
| F75 |
– |
5 A Tan |
Visiaca konzola / RR ISC |
| F76 |
– |
20 A žltá |
Uconnect/DCSD/telematika |
| F77A |
– |
10 A červená |
RR Obrazovka zábavy 1 a 2/HUB Media 1 a 2/3. rada Iba nabíjanie USB/2. rada Iba nabíjanie USB/Vysávač SW/3. rada Naklonenie ST SW/LT a RT Stow N Go SW/LT a RT Posuvné dvere SW Osvetlenie |
| F77B |
– |
10 A červená |
Senzor dažďa / otváracia strecha / CRVMM |
|
|
| F78A |
– |
15 A modrá |
Modul riadenia prevodovky (TCM) / E-Shifter |
| F78B |
– |
15 A modrá |
Prístrojová doska |
| F79 |
– |
10 A červená |
ICS/predná a zadná HVAC/SCCM/EPB |
| F80 |
– |
– |
Nepoužíva sa |
| F81 |
– |
– |
Nepoužíva sa |
| F82 |
– |
– |
Nepoužíva sa |
| F83 |
20 A modrá |
– |
Parkovacie svetlá TT — ak sú prítomné |
| 30 Amp Rúžová |
– |
Čerpadlo ostrekovača svetlometov — ak je prítomné |
| F84 |
30 Amp Rúžová |
– |
Úprava riadenia pohonného systému — ak je prítomná |
| F85 |
– |
20 A žltá |
Zapaľovač |
| F86 |
– |
– |
Nepoužíva sa |
| F87 |
– |
– |
Nepoužíva sa |
| F88 |
– |
20 A žltá |
Vyhrievané predné sedadlá |
| F89 |
– |
20 A žltá |
Vyhrievané zadné sedadlá |
| F90 |
– |
– |
Nepoužíva sa |
| F91 |
– |
15 A modrá |
Vyhrievané predné sedadlá/volant* Mini poistka s hodnotou 30 ampérov nahrádza spínač s hodnotou 25 ampérov.
Chrysler Pacifica – schéma poistky
Rok výroby: 2021.
POISTKY POD KAPOTOU
Centrum distribúcie energie (PDC) sa nachádza v motorovom priestore blízko batérie. Toto centrum obsahuje poistky v kazetách, minibussolu, mikropoistky, automatické spínače a relé. Identifikačná etiketa každého prvku je vytlačená na vnútornej strane krytu.
Pred vykonaním akýchkoľvek procedúr na PDC sa uisti, že motor je vypnutý.
Odstráň kryt odblokovaním dvoch zámkov umiestnených na oboch stranách krytu PDC, pričom sa vyhni používaniu skrutkovačov alebo iných nástrojov na odstránenie krytu, pretože by mohli vyvinúť nadmernú silu a spôsobiť zlomeniny/poškodenia komponentov.
Akonáhle skončíš so servisom, uisti sa, že kryt zabezpečíš dvoma zámkami.
Centrum distribúcie energie
| Výrez |
Poistka s cartridgou |
Poistka s čepeľou |
Popis |
| * Ak je prítomné |
|
|
| Výrez |
Poistka s cartridgou |
Poistka s čepeľou |
Popis |
| * Ak je prítomné |
| F06 |
– |
– |
Nepoužíva sa |
| F07 |
– |
25 A Čisté |
Cievka zapaľovania / vstrekovač paliva |
| F08 |
– |
– |
Nepoužíva sa |
| F09 |
– |
25 A Čisté |
Zosilňovač / Aktívna kontrola hluku * |
| F10 |
– |
– |
Nepoužíva sa |
| F11 |
– |
– |
Nepoužíva sa |
| F12 |
– |
5 A Tan |
Senzor batérie (IBS) |
| F13 |
– |
10 A červená |
SKC (S) * |
| F14 |
– |
10 A červená |
ECM |
| F15 |
40 A zelená |
– |
CBC / Blokovanie napájania |
| F 16 |
– |
20 A žltá |
ECM |
| F17 |
30 Amp Ružová |
– |
Motor štartéra |
| F18 |
40 A zelená |
– |
CBC / EXTERNÉ SVETLÁ |
| F19 |
25 A Čisté |
– |
Elektromagnet pre zadné sedadlá 2. rada LT * |
|
|
| F20 |
– |
10 A červená |
Spojka kompresora klimatizácie |
| F21 |
25 A Čisté |
– |
Elektromagnet RT s sklápacím sedadlom 2. rada * |
| F22 |
– |
– |
Nepoužíva sa |
| F23 |
– |
– |
Nepoužíva sa |
| F24 |
– |
20 A žltá |
Štetec RR |
| F25 |
– |
10 A červená |
Hands Free Dr Mod / Aktuátor aktívnej mriežky / Zrkadlo Pwr / VRM |
| F26 |
40 A zelená |
– |
Motor ventilátora HVAC vpredu |
| F27 |
25 A Čisté |
– |
Modul posuvných dverí RR-RT * |
| F28 |
– |
10 A červená |
Diagnostický port / USB+(IP) / Video port USB / DVD prehrávač vzduch (sekundárny) |
| F29 |
– |
– |
Nepoužíva sa |
| F30 |
– |
15 A modrá |
Media HUB / Power Lumbare * |
| F31 |
– |
– |
Nepoužíva sa |
| F32 |
20 A modrá |
– |
ECM |
| F33 |
30 Amp Ružová |
– |
Modul Power Liftgate * |
| F34 |
25 A Čisté |
– |
Modul zadných dverí LT * |
| F35 |
25 A Čisté |
– |
Strešné okno * |
| F36 |
– |
– |
Nepoužíva sa |
| F37 |
40 A zelená |
– |
CBC / vonkajšie svetlá |
| F38 |
60 A žltá |
– |
Vysávač * |
| F39 |
25 A Čisté |
– |
Motor ventilátora HVAC vzadu |
|
|
| F40 |
– |
– |
Nepoužíva sa |
| F41 |
– |
– |
Nepoužíva sa |
| F42 |
40 A zelená |
– |
Modul sklápacieho sedadla * |
| F43 |
– |
20 A žltá |
Motor palivovej pumpy |
| F44 |
30 Amp Ružová |
– |
CBC / vnútorné osvetlenie |
| F45 |
30 Amp Ružová |
– |
Inverter * |
| F46 |
30 Amp Ružová |
– |
Modul dverí vodiča |
| F47 |
30 Amp Ružová |
– |
Modul dverí pasažiera |
| F48 |
– |
– |
Nepoužíva sa |
| F49 |
25 A Čisté |
– |
Modul posuvných dverí RR-LT * |
| F50 |
25 A Čisté |
– |
Modul zadných dverí RT * |
| F51 |
30 Amp Ružová |
– |
Predný štetec |
| F52 |
30 Amp Ružová |
– |
Čerpadlo vákuových bŕzd |
| F53 |
– |
– |
Nepoužíva sa |
|
|
| F54 |
40 A zelená |
– |
ESP-ECU a ventily |
| Výklenok |
Poistka s kartušou |
Poistka s nožom |
Popis |
| * Ak je prítomné |
| F55 |
– |
15 A modrá |
HUB rádiovej frekvencie / systém štartovania bez kľúča (KIN) / ESL / DVD |
| F56 |
– |
10 A červená |
Modul riadenia HVAC predný a zadný / modul klasifikácie pasažierov (OCM) / elektronické zamykanie volantu (ESL) / ESP / ESC |
| F57 |
– |
– |
Nepoužíva sa |
| F58 |
– |
10 A červená |
Úprava riadenia systému trakcie / modul prenosu výkonu * |
| F59 |
30 Amp Ružová |
– |
Tlaková liatina pre príves * |
| F60 |
– |
20 A žltá |
Výstup napájania zadný |
| F61 |
– |
20 A žltá |
Brzdenie/otáčanie prívesu vpravo * |
| F62 |
– |
20 A žltá |
Modul prenosu výkonu * |
| F63 |
– |
20 A žltá |
Brzdenie/otáčanie prívesu vľavo * |
| F64 |
– |
15 A modrá |
Svetlomet RT HID * |
| F65 |
– |
– |
Nepoužíva sa |
| F66 |
– |
15 A modrá |
Skupina |
| F67 |
– |
10 A červená |
Modul hmatovej spätnej väzby jazdného pruhu (HALF) / Systém Parktronics (PTS) / Modul systému asistencie vodiča (DASM) |
|
|
| F68 |
– |
– |
Nepoužíva sa |
| F69 |
– |
– |
Nepoužíva sa |
| F70 |
– |
– |
Nepoužíva sa |
| F71 |
– |
20 A žltá |
Klaksón |
| F72 |
– |
10 A červená |
Hrejivé zrkadlo * |
| F73 |
30 Amp Ružová |
– |
Zadný stierač |
| F74 |
20 A modrá |
– |
Zadné cúvacie svetlá pre príves * |
| F75 |
– |
5 A Tan |
Stropná konzola / Centrálny priestor RR |
| F76 |
– |
20 A žltá |
Uconnect / Centrálny displej / Telematika |
| F77A |
– |
10 A červená |
Zábava RR / multimediálny hub / USB (S) / senzor dažďa / otváracia strecha / spätné zrkadlo / stropný DVD prehrávač / monitorovacia kamera INT / podpora bezdrôtového nabíjania |
| F78 |
– |
15 A modrá |
TCM (ZF) / E-Shifter / Cluster |
| F79 |
– |
10 A červená |
ICS / HVAC / SCCM / EPB SW |
| F80 |
– |
– |
Nepoužíva sa |
| F81 |
– |
– |
Nepoužíva sa |
| F82 |
– |
– |
Nepoužíva sa |
| F83 |
20 A modrá |
– |
Svetlá polohy TT * |
| 30 Amp Ružová |
– |
Čerpadlo ostrekovača svetlometov * |
| F84 |
30 Amp Ružová |
– |
Riadenie systému trakcie MOD * |
| F85 |
– |
20 A žltá |
Zapaľovač |
| F86 |
– |
– |
Nepoužíva sa |
|
|
| F87 |
– |
– |
Nepoužíva sa |
| F88 |
– |
20 A žltá |
Hrejivé predné sedadlá * |
| F89 |
– |
20 A žltá |
Hrejivé zadné sedadlá * |
| F90 |
– |
– |
Nepoužíva sa |
| F91 |
– |
15 A modrá |
Vetrané predné sedadlá / Hrejivý volant * |
| F92 |
– |
5 A Tan |
Bezpečnostná bariéra |
| F93 |
– |
– |
Nepoužíva sa |
| F94 |
40 A zelená |
– |
Čerpadlo motora ESC |
| F95A |
– |
10 A červená |
Port USB na nabíjanie — ACC RUN |
| F95B |
– |
10 A červená |
Možnosť výberu polohy poistky — USB IP (priamy) B+ |
| F96 |
– |
10 A červená |
Airbag |
| F97 |
– |
10 A červená |
Airbag |
| F98 |
– |
15 A modrá |
Ľavý svetlomet HID * |
| F99 |
30 Amp Ružová |
– |
Modul brzdy pre príves * |
| F100 |
– |
10 A červená |
Úroveň svetlometu / kamera RR / mŕtvy uhol / vlhkosť SNSR / teplota vnútorná SNSR / svetlomet SW * |
| Automatické spínače |
| CB1 |
25
Minibussola s 30 A nahrádza spínač s 25 A.
Chrysler Pacifica – schéma poistkovej skrinky
Rok výroby: 2022.
POISTKY POD KAPOTOU

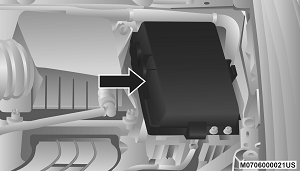

Centrum distribúcie napájania (PDC) sa nachádza v motorovom priestore blízko batérie. Toto centrum obsahuje poistky v kazetách, mini poistky, mikro poistky, automatické spínače a relé. Identifikačná etiketa každého prvku je vytlačená na vnútornom boku krytu.
Pred vykonaním akýchkoľvek procedúr na PDC sa uisti, že motor je vypnutý.
Odstráň kryt odblokovaním dvoch uzáverov umiestnených na oboch stranách krytu PDC, vyhni sa používaniu skrutkovačov alebo iných nástrojov na odstránenie krytu, pretože by mohli vyvinúť nadmernú silu a spôsobiť zlomeniny/poškodenia komponentov.
Po dokončení služby sa uisti, že kryt je upevnený dvoma uzávermi.

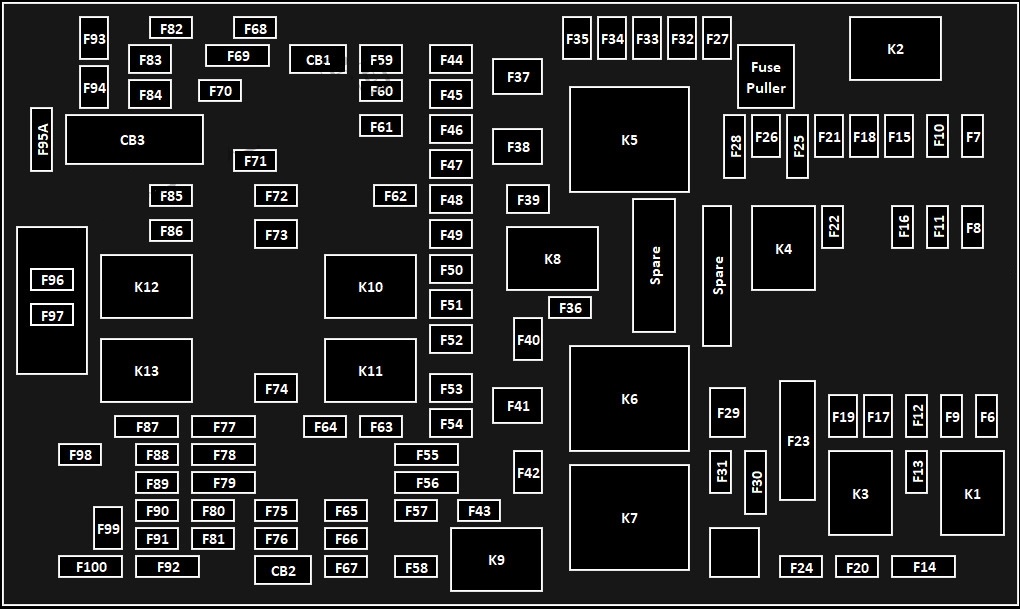

Centrum distribúcie napájania
| Výrez |
Poistka s cartridgou |
Poistka s nožom |
Popis |
| *Ak je prítomné |
|
|
| Výrez |
Poistka s cartridgou |
Poistka s nožom |
Popis |
| *Ak je prítomné |
| F06 |
– |
– |
Nepoužíva sa |
| F07 |
– |
25 A Svetlá |
Cievka zapaľovania / vstrekovač paliva |
| F08 |
– |
– |
Nepoužíva sa |
| F09 |
– |
25 A Svetlá |
Zosilňovač / Aktívna kontrola hluku * |
| F10 |
– |
– |
Nepoužíva sa |
| F11 |
– |
– |
Nepoužíva sa |
| F12 |
– |
5 A Hnedá |
Senzor batérie (IBS) |
| F13 |
– |
10 A Červená |
SKC (S) * |
| F14 |
– |
10 A Červená |
ECM |
| F15 |
40 A Zelená |
– |
CBC / Blokovanie napájania |
|
|
| F 16 |
– |
20 A Žltá |
ECM |
| F17 |
30 Amp Ružová |
– |
Štartovanie |
| F18 |
40 A Zelená |
– |
CBC / EXTERNÉ SVETLÁ |
| F19 |
25 A Svetlá |
– |
Elektromagnet sklopných sedadiel 2. rada LT * |
| F20 |
– |
10 A Červená |
Spojka kompresora klimatizácie |
| F21 |
25 A Svetlá |
– |
Elektromagnet RT so sklopným sedadlom 2. rada * |
| F22 |
– |
– |
Nepoužíva sa |
| F23 |
– |
– |
Nepoužíva sa |
| F24 |
– |
20 A Žltá |
Štetec RR |
| F25 |
– |
10 A Červená |
Hands Free Dr Mod / Aktuátor aktívnej mriežky / Zrkadlo Pwr / VRM |
| F26 |
40 A Zelená |
– |
Motor ventilátora HVAC predný |
| F27 |
25 A Svetlá |
– |
Modul posuvných dverí RR-RT * |
| F28 |
– |
10 A Červená |
Diagnostický port / USB+(IP) / Video port USB / DVD prehrávač na strop (druhotný trh) |
| F29 |
– |
– |
Nepoužíva sa |
| F30 |
– |
15 A Modrá |
Media HUB / Napájanie bedrovej opierky * |
| F31 |
– |
– |
Nepoužíva sa |
| F32 |
20 A Modrá |
– |
ECM |
| F33 |
30 Amp Ružová |
– |
Modul Power Liftgate * |
| F34 |
25 A Svetlá |
– |
Modul zadných dverí LT * |
| F35 |
25 A Svetlá |
– |
Panorama * |
| F36 |
– |
– |
Nepoužíva sa |
| F37 |
40 A Zelená |
– |
CBC / vonkajšie svetlá |
| F38 |
60 A Žltá |
– |
Vysávač * |
| F39 |
25 A Svetlá |
– |
Motor ventilátora HVAC zadný |
| F40 |
– |
– |
Nepoužíva sa |
|
|
| F41 |
– |
– |
Nepoužíva sa |
| F42 |
40 A Zelená |
– |
Modul sklopného sedadla * |
| F43 |
– |
20 A Žltá |
Motor čerpadla paliva |
| F44 |
30 Amp Ružová |
– |
CBC / vnútorné osvetlenie |
| F45 |
30 Amp Ružová |
– |
Inverter * |
| F46 |
30 Amp Ružová |
– |
Modul dverí vodiča |
| F47 |
30 Amp Ružová |
– |
Modul dverí pasažiera |
| F48 |
– |
– |
Nepoužíva sa |
| F49 |
25 A Svetlá |
– |
Modul posuvných dverí RR-LT * |
| F50 |
25 A Svetlá |
– |
Modul zadných dverí RT * |
| F51 |
30 Amp Ružová |
– |
Štetec predný |
| F52 |
30 Amp Ružová |
– |
Čerpadlo prázdneho brzdového systému |
| F53 |
– |
– |
Nepoužíva sa |
| F54 |
40 A Zelená |
– |
ESP-ECU a ventily |
| Hniezdo |
Poistka s kartušou |
Poistka s nožom |
Popis |
| *Ak je prítomné |
| F55 |
– |
15 A modrá |
HUB frekvencia rádia/systém štartovania bez kľúča (KIN)/ESL/DVD |
| F56 |
– |
10 A červená |
Modul riadenia HVAC predný a zadný / modul klasifikácie cestujúcich (OCM) / elektronické zamykanie volantu (ESL) / ESP / ESC |
| F57 |
– |
– |
Nie je obsadené |
| F58 |
– |
10 A červená |
Úprava riadenia systému pohonu / modul prenosu výkonu * |
|
|
| F59 |
30 Amp Ružová |
– |
Prípojka na ťahanie prívesu * |
| F60 |
– |
20 A žltá |
Výstup napájania zadný |
| F61 |
– |
20 A žltá |
Brzdenie/otáčanie prívesu vpravo * |
| F62 |
– |
20 A žltá |
Modul prenosu výkonu * |
| F63 |
– |
20 A žltá |
Brzdenie/otáčanie prívesu vľavo * |
| F64 |
– |
15 A modrá |
Svetlomet RT HID * |
| F65 |
– |
– |
Nie je obsadené |
| F66 |
– |
15 A modrá |
Skupina |
| F67 |
– |
10 A červená |
Modul hmatovej spätnej väzby jazdného pruhu (HALF) / Systém Parktronics (PTS) / Modul systému asistencie vodiča (DASM) |
| F68 |
– |
– |
Nie je obsadené |
| F69 |
– |
– |
Nie je obsadené |
| F70 |
– |
– |
Nie je obsadené |
| F71 |
– |
20 A žltá |
klaksón |
| F72 |
– |
10 A červená |
Zohriate zrkadlo * |
| F73 |
30 Amp Ružová |
– |
Zadný stierač |
| F74 |
20 A modrá |
– |
Svetlá cúvania prívesu * |
| F75 |
– |
5 A Tan |
Stropná konzola / Stredný stack RR |
| F76 |
– |
20 A žltá |
Uconnect / Stredný displej / Telematika |
| F77 |
– |
10 A červená |
Zábava RR / multimediálny hub / USB (S) / senzor dažďa / panoramatická strecha / zrkadlo vzadu / stropný DVD prehrávač / monitorovacia kamera INT / bezdrôtová nabíjacia podložka |
| F78 |
– |
15 A modrá |
TCM (ZF) / E-Shifter / Cluster |
| F79 |
– |
10 A červená |
ICS / HVAC / SCCM / EPB SW |
| F80 |
– |
– |
Nie je obsadené |
| F81 |
– |
– |
Nie je obsadené |
| F82 |
– |
– |
Nie je obsadené |
| F83 |
20 A modrá |
– |
Svetlá polohy TT * |
|
|
| 30 Amp Ružová |
– |
Čerpadlo postrekovača svetlometov * |
| F84 |
30 Amp Ružová |
– |
Riadenie systému pohonu MOD * |
| F85 |
– |
20 A žltá |
Zapaľovač |
| F86 |
– |
– |
Nie je obsadené |
| F87 |
– |
– |
Nie je obsadené |
| F88 |
– |
20 A žltá |
Predné sedadlá vyhrievané * |
| F89 |
– |
20 A žltá |
Zadné sedadlá vyhrievané * |
| F90 |
– |
– |
Nie je obsadené |
| F91 |
– |
15 A modrá |
Predné sedadlá vetrané/volant vyhrievaný * |
| F92 |
– |
5 A Tan |
Bezpečnostná bariéra |
| F93 |
– |
– |
Nie je obsadené |
| F94 |
40 A zelená |
– |
Čerpadlo motora ESC |
| F95A |
– |
10 A červená |
Port USB na nabíjanie — ACC/RUN |
| F95B |
– |
10 A červená |
Možnosť výberu polohy poistky — USB IP (priamy) B+ |
| F96 |
– |
10 A červená |
Airbag |
| F97 |
– |
10 A červená |
Airbag |
| F98 |
– |
15 A modrá |
Ľavý svetlomet HID * |
| F99 |
30 Amp Ružová |
– |
Modul brzdy pre príves * |
| F100 |
– |
10 A červená |
Úroveň svetlometu / kamera RR / mŕtvy uhol / vlhkosť SNSR / vnútorná teplota SNSR / svetlomet SW * |
| Automatické spínače |
| CB1 |
O Chrysler Pacifica (2020-2022)
Chrysler Pacifica, vyrábaný v rokoch 2020 až 2022, je moderný minivan, ktorý ponúka kombináciu pohodlia, priestoru a technologických inovácií. Tento model je známy svojou priestrannosťou a flexibilným usporiadaním interiéru, čo ho robí ideálnym pre rodiny. Chrysler Pacifica je dostupný s rôznymi motorizáciami, vrátane hybridnej verzie, ktorá poskytuje efektívnu spotrebu paliva. Vozidlo je vybavené pokročilými bezpečnostnými funkciami a infotainment systémom, ktorý zahŕňa veľký dotykový displej a podporu pre Apple CarPlay a Android Auto.
Schéma poistkovej skrinky Chrysler Pacifica
Táto stránka zobrazuje schému poistkovej skrinky pre Chrysler Pacifica, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sú poistkové skrinky typicky umiestnené pod prístrojovou doskou a v motorovom priestore. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre správne fungovanie elektrických systémov vozidla, preto je dôležité mať prístup k presnej schéme poistkovej skrinky.
Peter Novák
Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách.
Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
| | |
