Fiat 500X (2014-2021) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Fiat 500X (2014-2021), získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Fiat 500X – schéma poistky
Rok výroby: 2014, 2015.

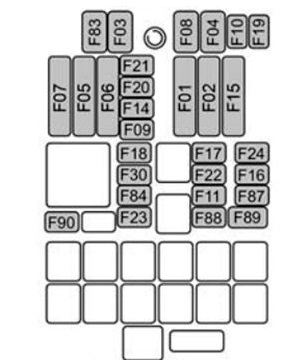

Poloha poistkovej skrinky

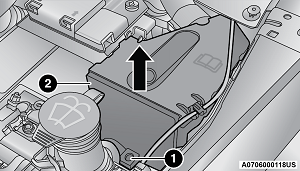

Poistková skrinka pod kapotou
Nachádza sa na ľavej strane motorového priestoru.

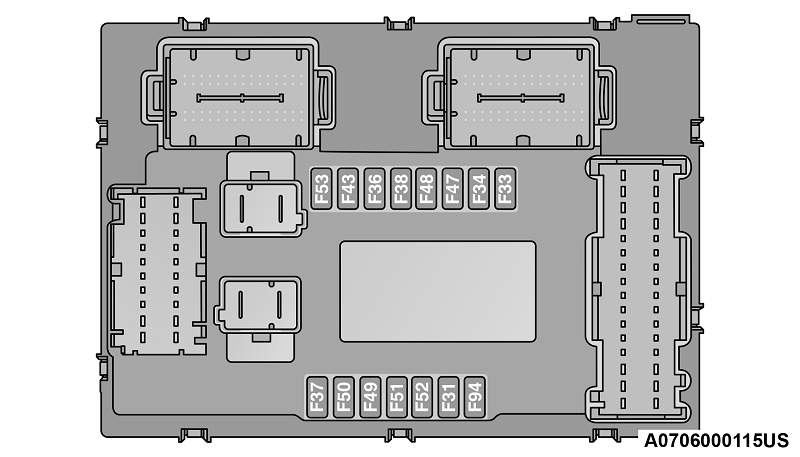

Poistková skrinka prístrojovej dosky (Centrum poistiek riadiacej jednotky)
Riadiaca jednotka sa nachádza na ľavej strane stĺpika riadenia v dolnej časti prístrojovej dosky.
Poistková skrinka v batožinovom priestore/modul distribúcie relé
Nachádza sa na ľavej strane batožinového priestoru.

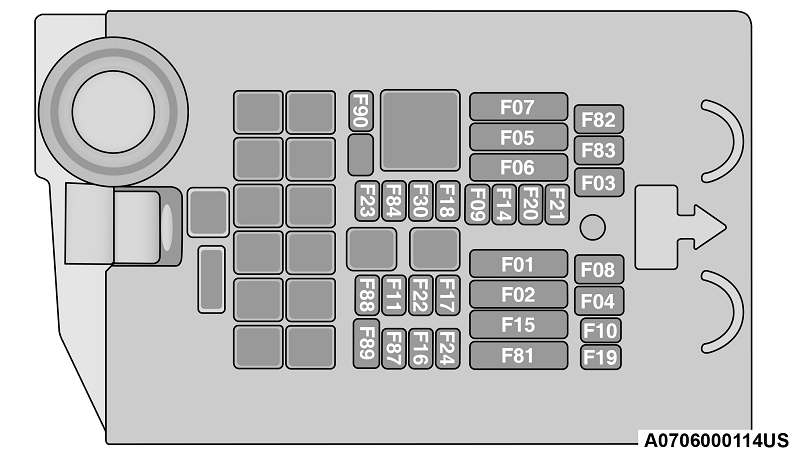

Poistková skrinka pod kapotou
Priradenie poistiek v poistkovej skrinke pod kapotou (2015)
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F10 | 10 | Klaksón |
| F84 | 20 | Napájanie pre zapaľovač cigariet/elektrická zásuvka |

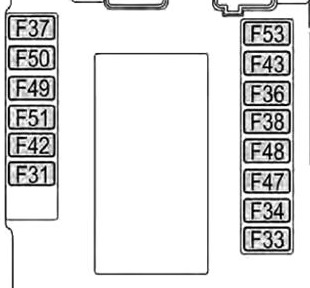

Poistková skrinka palubnej dosky
Priradenie poistiek v poistkovej skrinke palubnej dosky (2015)
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F33 | 20 | Predné elektrické okno (strana cestujúceho) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 20 | Predné elektrické okno (strana vodiča) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 15 | Napájanie systému Uconnect, systém klimatizácie, sklápanie vonkajších elektrických zrkadiel, systém EOBD, USB port/AUX zásuvka, zadné čítacie svetlá (verzie s otváracou strechou) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 20 | Zariadenie Dead Lock (odblokovanie dverí na strane vodiča pre predpokladané verzie/trhy)/odblokovanie dverí/centrálne zamykanie/elektrické odblokovanie zadného veka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | 20 | Zadné elektrické okno na ľavej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | 20 | Zadné elektrické okno na pravej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

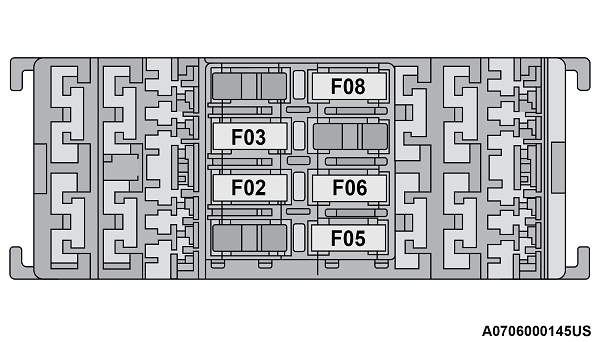

Poistková skrinka v batožinovom priestore
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F2 | 20 | Audio systém |
| F3 | 20 | Elektrická strecha |
| F4 | 7,5 | Elektrické nastavenie bedrovej opierky predného sedadla (strana vodiča) |
| F5 | 30 | Elektrické nastavenie predného sedadla (strana vodiča) |
| F6 | 7,5 | Elektrické nastavenie predného sedadla (strana vodiča a pasažiera) |
| F7 | 30 | Elektrické nastavenie bedrovej opierky predného sedadla (strana vodiča a pasažiera) |
Fiat 500X (od 2014) – schéma poistky
Fiat 500X je nástupcom Fiat Sedici. Je to malý SUV vyrábaný od roku 2014. Samozrejme, že existuje odkaz na Fiat 500. Talianska značka predtým uviedla na trh aj model 500L. Auto bolo navrhnuté Robertom Giolitom. Z technologického hľadiska je jeho dvojča Jeep Renegade (obe značky patria do tej istej skupiny).
Rok výroby: 2014, 2015, 2016.
Poistka zapaľovača cigariet (zásuvka napájania) vo Fiat 500X (2014-2016) je poistka F84 v poistkovej skrinke v motorovom priestore.
Poistková skrinka v motorovom priestore
Poistková skrinka sa nachádza vedľa batérie.
| Popis | Číslo | Amp [A] |
| Klaksón | F10 | 10 |
| Napájanie pre zapaľovač cigariet / zásuvka napájania | F84 | 20 |
Schéma poistiek v prístrojovej doske
Schéma poistiek sa nachádza blízko ľavej strany stĺpika riadenia.
| Popis | Číslo | Amp [A] |
| Predné elektrické okno (z strany cestujúceho). | F33 | 20 |
| Predné elektrické okno (z strany vodiča). | F34 | 20 |
| Napájanie systému Uconnect™, systém klimatizácie, elektrické ovládanie bočných zrkadiel, systém EOBD, USB port, AUX zásuvka, zadné bočné čítacie svetlá (verzie s otváracou strechou). | F36 | 15 |
| Zařízení Dead Lock (odblokovanie dverí z strany vodiča); Odblokovanie dverí; Centrálne zamykanie; Elektrické odblokovanie zadného veka. | F38 | 20 |
| Elektrické zadné okno na ľavej strane | F47 | 20 |
| Elektrické zadné okno na pravej strane | F48 | 20 |
Schéma poistiek v batožinovom priestore
Konfigurácia batožinového priestoru sa môže líšiť v závislosti od vybavenia vozidla.
| Popis | Číslo | Amp [A] |
| Audio systém | F2 | 20 |
| Elektrická strešná okna | F3 | 20 |
| Elektrické nastavenie bedrovej opierky predného sedadla (strana vodiča). | F4 | 7,5 |
| Elektrické nastavenie predného sedadla (zo strany vodiča). | F5 | 30 |
| Elektrické nastavenie predných sedadiel (zo strany vodiča a pasažiera). | F6 | 7,5 |
| Elektrické nastavenie bedrovej opierky predných sedadiel (zo strany vodiča a pasažiera). | F7 | 30 |
Fiat 500X – schéma poistky
Rok výroby: 2016.
Poloha poistkovej skrinky
Poistky sú skupinované v poistkových skrinkách umiestnených v motorovom priestore, pod prístrojovou doskou a vo vnútornom obložení ľavej strany batožinového priestoru.
Poistková skrinka pod kapotou
Nachádza sa na ľavej strane motorového priestoru.
Poistková skrinka prístrojovej dosky (Centrum poistiek palubného počítača)
Modul sa nachádza na ľavej strane stĺpika riadenia v dolnej časti prístrojovej dosky.
Poistková skrinka v batožinovom priestore/modul rozvodu relé
Nachádza sa na ľavej strane batožinového priestoru.
Poistková skrinka pod kapotou
Priradenie poistiek v poistkovej skrinke Underhood (2016, 2017)
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
|---|---|---|---|---|
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
| F01 | 70 Amp Tan | — | — | Počítač modulu karosérie |
| F02 | 60 Amp modrá | — | — | Modul Body Computer, jednotka zadného rozvodu |
| F03 | — | 20 A modrá | — | Ovládač napájania Body Computer |
| F04 | — | 30 Amp ružová | — | Elektronický modul ovládania bŕzd |
| F05 | 70 Amp Tan | — | — | Elektrické posilňovač riadenia |
| F06 | 20 A žltá | — | — | Ventilátor chladenia motora |
| F07 | 50 A červená | — | — | Ventilátor chladenia motora |
| F08 | — | 30 Amp ružová | — | Automatická prevodovka, GSM |
| F09 | — | — | 5 A Tan | Motor ovládacieho modulu |
| F10 | — | — | 10 A červená | Klaksón |
| F11 | — | — | 10 A červená | Poskytnúť sekundárne zaťaženie |
| F14 | — | — | 5 A Tan | Výkon čerpadla „Po štartovaní“ |
| F15 | 40 A oranžová | — | — | Čerpadlo ovládacieho modulu bŕzd |
| F 16 | — | — | 5 A Tan | Výkon ovládacieho modulu motora, automatická prevodovka |
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
|---|---|---|---|---|
| F17 | — | — | 10 A červená 15 A modrá | Hlavné zaťaženia napájania (1,4 l) Základné zaťaženia napájania (2,4 l) |
| F18 | — | — | 30 A zelená | Výkon pohonu všetkých kolies |
| F19 | — | — | 7,5 A hnedá | Kompresor klimatizácie |
| F20 | — | — | 5 A tan | Elektronický pohon všetkých kolies |
| F21 | — | — | 15 A modrá | Čerpadlo paliva |
| F22 | — | — | 20 A žltá | Motor modulu riadenia výkonu |
| F23 | — | — | 20 A žltá (nainštalované zákazníkom) | Pri napájacom bode (napájanie batérie) |
| F24 | — | — | 15 A modrá | Automatická prevodovka s napájaním elektronickej jednotky |
| F30 | — | — | 30 A zelená | Vyhrievané čelné sklo — ak je prítomné ako vybavenie |
| F83 | — | 40 A zelená | — | Ventilátor klimatizácie |
| F84 | — | — | 20 A žltá | Pri napájacom bode (napájané zapaľovaním) |
| F87 | — | — | 5 A tan | Automatická prevodovka páka prevodovky |
| F88 | — | — | 7,5 A hnedá | Vyhrievané vonkajšie zrkadlá |
| F89 | — | 30 A ružová | — | Vyhrievané zadné okno |
| F90 | — | — | 5 A tan | Senzor IBS (stav nabitia batérie) |
Poistková skrinka palubnej dosky
| Incavo | Amperaggi [A] | Descrizione |
|---|---|---|
| F31 | 7,5 A Hnedá | Ventilátor klimatizácie, Pri bode napájania |
| F33 | 20 A žltá | Predné elektrické okno (strana pasažiera) |
| F34 | 20 A žltá | Predné elektrické okno (strana vodiča) |
| F36 | 15 A modrá | Napájanie systému Uconnect, klimatizácia, USB port, vnútorné osvetlenie vzadu pri otvorenej streche, port EOBD |
| F37 | 10 A červená | Systém varovania pred čelním nárazom Power Forward, pohon všetkých kolies (AWD), IPC, spínače centrálneho panelu, spínač brzdového pedálu (NC) |
| F38 | 20 A žltá | Centrálne zamykanie |
| F42 | 7,5 A Hnedá | BSM – Modul riadenia brzdy, EPS – Elektrické posilňovanie riadenia |
| F43 | 20 A žltá | Dvojcestné čerpadlo ostrekovača |
| F47 | 20 A žltá | Elektrické okno vzadu (strana vodiča) |
| F48 | 20 A žltá | Elektrické okno vzadu (strana pasažiera) |
| F49 | 7,5 A Hnedá | Napájanie ParkSense, bodové svetlá prednej kupoly, elektrochromatické zrkadlo, vyhrievané predné sedadlá |
| F50 | 7,5 A Hnedá | Napájanie airbagu |
| F51 | 7,5 A Hnedá | Kompresor klimatizácie, automatická prevodovka s kartou, zadná kamera, klimatizácia, LDW – varovanie o opustení jazdného pruhu, ASS – pomocný spínač panelu, DSU – modul výberu smeru jazdy, spínač spiatočky, bočné zrkadlá a odmrazovanie zadného okna |
| F53 | 7,5 A Hnedá | Napájanie IPC/zariadenia na štartovanie/systém Keyless Enter-N-Go, spínač brzdového pedálu (NA), EPB — elektrická parkovacia brzda |
Poistková skrinka v batožinovom priestore
| Incavo | Amperaggi [A] | Descrizione |
|---|---|---|
| F2 | 20 A žltá | Audio systém |
| F3 | 20 A žltá | Elektricky otvárateľná strecha |
| F5 | 30 A zelená | Elektrické sedadlo (strana vodiča) |
| F6 | 7,5 A hnedá | Elektrické sedadlo (strana vodiča) Nastavenie bedrovej opierky |
| F8 | 20 A žltá | Vyhrievanie predných sedadiel |
Fiat 500X – schéma poistkovej skrinky
Rok výroby: 2017.
Poloha poistkovej skrinky
Poistky sú skupinované v poistkových skriniach umiestnených v motorovom priestore, pod prístrojovou doskou a v interiéri bočného obloženia na ľavej strane batožinového priestoru.
Poistková skrinka pod kapotou
Nachádza sa na ľavej strane motorového priestoru.
Poistková skrinka prístrojovej dosky (Centrum poistiek palubného počítača)
Modul sa nachádza na ľavej strane stĺpika riadenia v dolnej časti prístrojovej dosky.
Poistková skrinka v batožinovom priestore/modul rozdeľovania relé
Nachádza sa na ľavej strane batožinového priestoru.
Poistková skrinka pod kapotou
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
|---|---|---|---|---|
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
| F01 | 70 Amp Tan | — | — | Počítač modulu karosérie |
| F02 | 60 Amp modrá | — | — | Modul Body Computer, zadná distribučná jednotka |
| F03 | — | 20 A modrá | — | Ovládač napájania Body Computer |
| F04 | — | 30 Amp ružová | — | Elektronický modul ovládania bŕzd |
| F05 | 70 Amp Tan | — | — | Elektrické posilňovač riadenia |
| F06 | 20 A žltá | — | — | Ventilátor chladenia motora |
| F07 | 50 A červená | — | — | Ventilátor chladenia motora |
| F08 | — | 30 Amp ružová | — | Automatická prevodovka, GSM |
| F09 | — | — | 5 A Tan | Motor ovládacieho modulu |
| F10 | — | — | 10 A červená | Klakson |
| F11 | — | — | 10 A červená | Poskytnúť sekundárne zaťaženie |
| F14 | — | — | 5 A Tan | Napájanie čerpadla “Po štarte” |
| F15 | 40 A oranžová | — | — | Čerpadlo modulu ovládania bŕzd |
| F 16 | — | — | 5 A Tan | Napájanie modulu ovládania motora, automatická prevodovka |
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
|---|---|---|---|---|
| F17 | — | — | 10 A červená 15 A modrá | Hlavné zaťaženia napájania (1,4 l) Základné zaťaženia napájania (2,4 l) |
| F18 | — | — | 30 A zelená | Výkon pohonu všetkých kolies |
| F19 | — | — | 7,5 A hnedá | Kompresor klimatizácie |
| F20 | — | — | 5 A tan | Elektronický pohon všetkých kolies |
| F21 | — | — | 15 A modrá | Čerpadlo paliva |
| F22 | — | — | 20 A žltá | Motor riadiacej jednotky výkonu |
| F23 | — | — | 20 A žltá (nainštalované zákazníkom) | Pri napájacom bode (napájanie batérie) |
| F24 | — | — | 15 A modrá | Automatická prevodovka s napájaním elektronickej jednotky |
| F30 | — | — | 30 A zelená | Vyhrievané čelné sklo — ak je prítomné ako výbava |
| F83 | — | 40 A zelená | — | Ventilátor klimatizácie |
| F84 | — | — | 20 A žltá | Pri napájacom bode (napájané zapaľovaním) |
| F87 | — | — | 5 A tan | Automatická prevodovka páka prevodovky |
| F88 | — | — | 7,5 A hnedá | Vyhrievané vonkajšie zrkadlá |
| F89 | — | 30 A ružová | — | Vyhrievané zadné okno |
| F90 | — | — | 5 A tan | Senzor IBS (stav nabitia batérie) |
Schéma poistiek palubnej dosky
| Incavo | Amperi [A] | Descrizione |
|---|---|---|
| F31 | 7,5 A Hnedá | Ventilátor klimatizácie, Pri bode napájania |
| F33 | 20 A žltá | Predné okno elektricky ovládané (strana pasažiera) |
| F34 | 20 A žltá | Predné elektrické okno (strana vodiča) |
| F36 | 15 A modrá | Napájanie systému Uconnect, klimatizácia, USB port, vnútorné osvetlenie vzadu pri otvorenej streche, port EOBD |
| F37 | 10 A červená | Systém varovania pred čelním nárazom Power Forward, pohon všetkých kolies (AWD), IPC, spínače centrálneho panelu, spínač brzdového pedálu (NC) |
| F38 | 20 A žltá | Centrálne zamykanie |
| F42 | 7,5 A Hnedá | BSM – Modul riadenia bŕzd, EPS – Elektrický posilovač riadenia |
| F43 | 20 A žltá | Bidirekcionálna čerpadlo na umývanie skiel |
| F47 | 20 A žltá | Zadné okno elektricky ovládané (strana vodiča) |
| F48 | 20 A žltá | Zadné okno elektricky ovládané (strana pasažiera) |
| F49 | 7,5 A Hnedá | Napájanie ParkSense, predné strešné bodové svetlá, elektrochromatické zrkadlo, vyhrievané predné sedadlá |
| F50 | 7,5 A Hnedá | Napájanie airbagu |
| F51 | 7,5 A Hnedá | Kompresor klimatizácie, automatická prevodovka s kartou, zadná kamera, klimatizácia, LDW – varovanie o opustení jazdného pruhu, ASS – pomocný spínač panelu, DSU – modul výberu smeru jazdy, spínač spiatočky, bočné zrkadlá a odmrazovanie zadného skla |
| F53 | 7,5 A Hnedá | Napájanie IPC/štartovacie zariadenie/systém Keyless Enter-N-Go, spínač brzdového pedálu (NA), EPB — elektrická parkovacia brzda |
Schéma poistiek v batožinovom priestore
| Incavo | Amperi [A] | Descrizione |
|---|---|---|
| F2 | 20 A žltá | Audio systém |
| F3 | 20 A žltá | Elektricky otvárateľná strecha |
| F5 | 30 A zelená | Elektrické sedadlo (strana vodiča) |
| F6 | 7,5 A hnedá | Elektrické sedadlo (strana vodiča) Nastavenie bedrovej opierky |
| F8 | 20 A žltá | Vyhrievanie predných sedadiel |
Fiat 500X – schéma poistkovej skrinky
Rok výroby: 2018, 2019.
Poloha poistkovej skrinky
Poistky sú zhromaždené v poistkových skriniach umiestnených v motorovom priestore, pod prístrojovou doskou a vo vnútornom obložení ľavej strany batožinového priestoru.
Poistková skrinka pod kapotou
Nachádza sa na ľavej strane motorového priestoru.
Poistková skrinka prístrojovej dosky (Centrum poistiek palubného počítača)
Modul riadenia sa nachádza na ľavej strane stĺpika riadenia v dolnej časti prístrojovej dosky.
Poistková skrinka v batožinovom priestore/modul rozvodu relé
Nachádza sa na ľavej strane batožinového priestoru.
Poistková skrinka pod kapotou
| Číslo | Ampere [A] | Popis |
|---|---|---|
| F10 | 10 | Klaksón |
| F84 | 20 | Napájanie pre zapaľovač cigariet/napájacia zásuvka |
Schéma poistiek palubnej dosky
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F33 | 20 | Predné elektrické okno (strana pasažiera) |
| F34 | 20 | Predné elektrické okno (strana vodiča) |
| F36 | 15 | Napájanie pre systém Uconnect, systém klimatizácie, elektrické sklápanie vonkajších zrkadiel, systém EOBD, USB port/AUX zásuvka, zadné čítacie svetlá (verzie s otváracou strechou) |
| F38 | 20 | Dead Lock zariadenie (odomknutie dverí na strane vodiča pre verzie/trhy, kde je to predpokladané)/odomknutie dverí/centrálne zamykanie/elektrické odomknutie zadného veka |
| F47 | 20 | Ľavé zadné elektrické okno |
| F48 | 20 | Pravé zadné elektrické okno |
Schéma poistiek v batožinovom priestore
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F2 | 20 | Audio systém |
| F3 | 20 | Elektrická strecha |
| F4 | 7,5 | Elektrické nastavenie bedrovej opierky predného sedadla (strana vodiča) |
| F5 | 30 | Elektrické nastavenie predného sedadla (strana vodiča) |
| F6 | 7,5 | Elektrické nastavenie predného sedadla (strana vodiča a pasažiera) |
| F7 | 30 | Elektrické nastavenie bedrovej opierky predného sedadla (strana vodiča a pasažiera) |
| F8 | 20 | 2019: Vyhrievané sedadlá |
Fiat 500X – schéma poistky
Rok výroby: 2020.
Poistková skrinka v motorovom priestore
Panel poistiek v motorovom priestore je súčasťou modulu riadenia karosérie (BCM), umiestneného na ľavej strane motorového priestoru.
Pozor:
Kontaktujte autorizovaného predajcu na výmenu poistky BCM.
Poloha poistky motorového priestoru
Poloha panelu poistiek a krytu
| 1 — Skrutka na montáž |
| 2 — Kryt poistky |
Odstránenie krytu poistky a skrutky na zablokovanie
Postupujte nasledovne:
- Pomaly otočte skrutku proti smeru hodinových ručičiek.
- Pomaly uvoľnite skrutku.
- Odstráňte kryt poistky posunutím ho nahor.
Inštalácia krytu poistky a skrutky na zablokovanie
Postupujte nasledovne:
- Správne upevnite kryt poistky na poistkovú skrinku, posunutím ho úplne zhora nadol.
- Úplne utiahnite skrutku s príslušným skrutkovačom, ktorý je dodaný.
- Pomaly otočte skrutku po smere hodinových ručičiek.
- Uvoľnite skrutku.
Poloha krytu poistky batérie
| 1 — Hák na kryt poistkovej skrinky |
| 2 — Kryt poistky |
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
| F01 | 70 Amp Tan | – | – | Počítač modulu karosérie |
| F02 | 60 Amp modrá | – | – | Modul Body Computer, jednotka distribúcie vzadu |
| F03 | – | 20 A modrá | – | Regulátor napájania Body Computer |
| F04 | – | 30 Amp Ružová | – | Elektronický modul riadenia bŕzd |
| F05 | 70 Amp Tan | – | – | Elektrické posilňovač riadenia |
| F06 | 70 Amp Tan | – | – | Ventilátor chladenia motora |
| F08 | – | 30 Amp Ružová | – | Automatická prevodovka, GSM |
| F09 | – | – | 5 A Tan | Motor modulu riadenia |
| F10 | – | – | 10 A červená | klaksón |
| F11 | – | – | 5 A Tan | Poskytovanie sekundárnych záťaží |
| F14 | – | – | 15 A modrá | Výkon čerpadla „Po štarte“ Napájanie AGS |
| F15 | 40 A oranžová | – | – | Čerpadlo modulu riadenia bŕzd |
| F 16 | – | – | 5 A Tan | Výkon modulu riadenia motora, automatická prevodovka |
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
| F17 | – | – | 30 A zelená | Motor riadiacej jednotky výkonu |
| F18 | – | – | 30 A zelená | Výkon pohonu všetkých kolies |
| F19 | – | – | 7,5 A hnedá | Kompresor klimatizácie |
| F20 | – | – | 5 A tan | Elektronický pohon na štyroch kolesách |
| F21 | – | – | 15 A modrá | Čerpadlo paliva |
| F22 | – | – | 10 A červená | Poskytovanie základných zaťažení |
| F23 | – | – | 20 A žltá (nainštalované zákazníkom) | Pri bode napájania (napájanie batérie) |
| F24 | – | – | 15 A modrá | Automatická prevodovka s napájaním elektronickej jednotky |
| F30 | – | – | 30 A zelená | Vyhrievané čelné sklo — ak je prítomné |
| F83 | – | 40 A zelená | – | Ventilátor klimatizácie |
| F84 | – | – | 20 A žltá | Pri bode napájania (napájané zapaľovaním) |
| F87 | – | – | 5 A tan | Automatická prevodovka volič prevodov |
| F88 | – | – | 7,5 A hnedá | Vyhrievané vonkajšie zrkadlá |
| F89 | – | 30 Amp ružová | – | Vyhrievané zadné sklo |
| F90 | – | – | 5 A tan | Senzor IBS (stav nabitia batérie) |
Poistky riadiacej jednotky (CENTRÁLNA POISTKOVÁ SKRINKA)
Kontrolér sa nachádza na ľavej strane stĺpika riadenia v dolnej časti palubnej dosky.
Na výmenu poistky kontaktujte autorizovaného predajcu.
Otvory poistiek modulu karosérie
| Hniezdo | Mini poistka | Popis |
| F31 | 7,5 A Hnedá | Ventilátor klimatizácie, Pri bode napájania |
| F33 | 20 A žltá | Predné elektrické okno (strana cestujúceho) |
| F34 | 20 A žltá | Predné elektrické okno (strana vodiča) |
| F36 | 15 A modrá | Napájanie systému Uconnect, klimatizácia, USB port, vnútorné osvetlenie vzadu v prípade otváracej strechy, port EOBD |
| F37 | 10 A červená | Systém Power Forward Collision Warning Plus, pohon všetkých kolies (AWD), IPC, spínače stredného stĺpika, spínač pedálu brzdy (NC) |
| F38 | 20 A žltá | Centrálne zamykanie |
| F42 | 7,5 A Hnedá | BSM – Modul riadenia bŕzd, EPS – Elektrický posilňovač riadenia |
| F43 | 20 A žltá | Obojsmerná pumpa ostrekovača |
| F47 | 20 A žltá | Zadné elektrické okno (strana vodiča) |
| F48 | 20 A žltá | Zadné elektrické okno (strana cestujúceho) |
| F49 | 7,5 A Hnedá | Dodávka ParkSense, bodové svetlá prednej strechy, elektrické spätné zrkadlo, vyhrievané predné sedadlá, SGW, motor otváracej strechy. |
| F50 | 7,5 A Hnedá | Airbag napájania |
| F51 | 7,5 A Hnedá | Kompresor klimatizácie, automatická prevodovka so štítkom, zadná kamera, klimatizácia, LDW – upozornenie na vybočenie z jazdného pruhu, ASS – pomocný spínač stĺpika, DSU – modul selektora smeru jazdy, spínač spiatočky, bočné zrkadlá a odmrazovanie zadného skla |
| F53 | 7,5 A Hnedá | Napájanie IPC/štartovacie zariadenie/systém Keyless Enter-N-Go, spínač pedálu brzdy (NA), EPB – elektrická parkovacia brzda |
Poistková skrinka v batožinovom priestore
Pre prístup k poistkám odstráňte prístupový panel z ľavého zadného panelu priestoru pre náklad. Stlačte ľavú stranu prístupového panelu, aby ste ho odstránili a odpojili od pántov.
Výrezy poistiek zadných nákladov
| Incavo | Mini fusibile | Descrizione |
| F2 | 20 A žltá | Audio systém |
| F3 | 20 A žltá | Elektrická strecha |
| F5 | 30 A zelená | Elektrické sedadlo (strana vodiča) |
| F6 | 7,5 A hnedá | Elektrické sedadlo (strana vodiča) Nastavenie bedrovej opierky |
| F8 | 20 A žltá | Vyhrievanie predných sedadiel |
Fiat 500X – schéma poistky
Rok výroby: 2021.
Poistková skrinka v motorovom priestore
Panel poistiek v motorovom priestore je súčasťou modulu riadenia karosérie (BCM), umiestneného na ľavej strane motorového priestoru.
Pozor:
Kontaktujte autorizovaného predajcu na výmenu poistky BCM.
Poloha poistky motorového priestoru
Poloha panelu poistiek a krytu
| 1 — Skrutka na montáž |
| 2 — Kryt poistky |
Odstránenie krytu poistky a zaisťovacej skrutky
Postupujte nasledovne:
- Otáčajte pomaly skrutkou proti smeru hodinových ručičiek.
- Uvoľnite pomaly skrutku.
- Odstráňte kryt poistky posunutím ho nahor.
Inštalácia krytu poistky a zaisťovacej skrutky
Postupujte nasledovne:
- Správne upevnite kryt poistky na poistkovú skrinku, posuňte ho úplne zhora nadol.
- Úplne zatlačte skrutku pomocou špeciálneho skrutkovača, ktorý je dodaný.
- Otáčajte pomaly skrutkou v smere hodinových ručičiek.
- Uvoľnite skrutku.
Poloha krytu poistky batérie
| 1 — Hák na kryt poistkovej skrinky |
| 2 — Kryt poistky |
| Incavo | Fusibile massimo | Fusibile a cartuccia | Mini fusibile | Descrizione |
| Incavo | Fusibile massimo | Fusibile a cartuccia | Mini fusibile | Descrizione |
| F01 | 70 Amp Tan | – | – | Počítač modulu karosérie |
| F02 | 60 Amp blu | – | – | počítač modulu karosérie; Jednotka zadného rozvodu. |
| F03 | – | 20 A blu | – | Regulátor napájania Body Computer |
| F04 | – | 30 Amp rosa | – | Elektronický modul riadenia bŕzd |
| F05 | 70 Amp Tan | – | – | Elektrické posilňovač riadenia |
| F06 | 70 Amp Tan | – | – | Ventilátor chladenia motora |
| F08 | – | 30 Amp rosa | – | Automatická prevodovka; GSM |
| F09 | – | – | 5 A Tan | Motor modulu riadenia |
| F10 | – | – | 10 A rosso | klaksón |
| F11 | – | – | 5 A Tan | Poskytnúť sekundárne zaťaženie |
| F14 | – | – | 7,5 A marrone | Výkon čerpadla „Po štartovaní“ Napájanie AGS |
| F15 | 40 A arancione | – | – | Čerpadlo modulu riadenia bŕzd |
| F 16 | – | – | 5 A Tan | Výkon modulu riadenia motora; Automatická prevodovka. |
| Incavo | Poistka maximálna | Poistka cartridge | Mini poistka | Popis |
| F17 | – | – | 30 A zelená | Motor riadiacej jednotky výkonu |
| F18 | – | – | 30 A zelená | Výkon pohonu všetkých kolies |
| F19 | – | – | 7,5 A hnedá | Kompresor klimatizácie |
| F20 | – | – | 5 A Tan | Elektronický pohon všetkých kolies |
| F21 | – | – | 15 A modrá | Čerpadlo paliva |
| F22 | – | – | 10 A červená | Poskytovanie základných záťaží |
| F23 | – | – | 20 A žltá (nainštalované zákazníkom) | Lisovanie (napájanie batérie) |
| F24 | – | – | 15 A modrá | Automatická prevodovka s napájaním elektronickej jednotky |
| F30 | – | – | 30 A zelená | Vyhrievané čelné sklo — ak je prítomné |
| F83 | – | 40 A zelená | – | Ventilátor klimatizácie |
| F84 | – | – | 20 A žltá | Lisovanie (napájané kľúčom) |
| F87 | – | – | 5 A Tan | Automatická prevodovka volič prevodov |
| F88 | – | – | 7,5 A hnedá | Vyhrievané vonkajšie zrkadlá |
| F89 | – | 30 Amp ružová | – | Vyhrievané zadné sklo |
| F90 | – | – | 5 A Tan | Senzor IBS (stav nabitia batérie) |
Poistky riadiacej jednotky (CENTRÁLNA POISTKOVÁ SKRINKA)
Kontrolér sa nachádza na ľavej strane stĺpika riadenia v dolnej časti palubnej dosky.
Na výmenu poistky kontaktujte autorizovaného predajcu.
Otvorené poistky modulu karosérie
| Výrez | Mini poistka | Popis |
| F31 | 7,5 A hnedá | Klimatizácia; Tlaková liatina. |
| F33 | 20 A žltá | Elektrické okno predné (strana pasažiera) |
| F34 | 20 A žltá | Elektrické okno predné (strana vodiča) |
| F36 | 15 A modrá | Napájanie systému Uconnect; Klimatizácia; USB port; Bočné osvetlenie vzadu v prípade otváracej strechy; Port EOBD. |
| F37 | 10 A červená | Upozornenie na čelné zrážky systém Plus; pohon všetkých kolies (AWD); IPC; Prepínače stredného stĺpika; Spínač brzdového pedálu (NC). |
| F38 | 20 A žltá | Centrálne zamykanie |
| F42 | 7,5 A hnedá | BSM – Modul riadenia bŕzd; EPS – elektrický posilovač riadenia. |
| F43 | 20 A žltá | Obojsmerná pumpa na umývanie skiel |
| F47 | 20 A žltá | Elektrické okno zadné (strana vodiča) |
| F48 | 20 A žltá | Elektrické okno zadné (strana pasažiera) |
| F49 | 7,5 A hnedá | Napájanie ParkSense; Bodové svetlá prednej kupoly; elektrochromatické vnútorné zrkadlo; vyhrievané predné sedadlá; SGW, Motor otváracej strechy. |
| F50 | 7,5 A hnedá | Airbag napájania |
| F51 | 7,5 A hnedá | kompresor klimatizácie; Automatická prevodovka palubnej dosky; Zadná kamera; Klimatizácia; LDW – upozornenie na opustenie jazdného pruhu; ASS – pomocný spínač stĺpika; DSU – modul výberu pohonu; Spínač spiatočky; Odmrazovanie bočných zrkadiel a zadného skla. |
| F53 | 7,5 A hnedá | Napájanie IPC; Zariadenie na štartovanie; Systém Keyless Enter-N-Go; Spínač brzdového pedálu (NA); EPB – elektrická parkovacia brzda. |
Poistková skrinka v batožinovom priestore
Pre prístup k poistkám, odstráňte prístupový panel z ľavého zadného panela priestoru pre náklad. Stlačte ľavú stranu prístupového panela, aby ste ho odstránili a uvoľnili.
Vany poistiek zadných priestoru pre náklad
| Incavo | Mini poistka | Popis |
| F2 | 20 A žltá | Audio systém |
| F3 | 20 A žltá | Elektricky otvárateľná strecha |
| F5 | 30 A zelená | Elektrické sedadlo (strana vodiča) |
| F6 | 7,5 A hnedá | Elektrické sedadlo (strana vodiča) Nastavenie bedrovej opierky |
| F8 | 20 A žltá | Vyhrievanie predných sedadiel |
O Fiat 500X (2014-2021)
Fiat 500X, uvedený na trh v roku 2014, je kompaktný crossover, ktorý kombinuje štýlový dizajn s praktickosťou. Tento model je postavený na platforme Small Wide 4×4, čo mu umožňuje ponúknuť pohon všetkých štyroch kolies, ideálny pre rôzne jazdné podmienky. Fiat 500X je dostupný s rôznymi motorizáciami, vrátane benzínových a naftových motorov, ktoré poskytujú rôzne úrovne výkonu a efektivity. Interiér vozidla je navrhnutý s dôrazom na komfort a moderné technológie, čo zahŕňa dotykové obrazovky a pokročilé asistenčné systémy pre vodiča.
Schéma poistkovej skrinky Fiat 500X
Táto stránka zobrazuje schému poistkovej skrinky pre Fiat 500X, ktorá je nevyhnutná pre správnu údržbu elektrického systému vozidla. Poistková skrinka sa typicky nachádza v priestore motoru a v interiéri vozidla, zvyčajne pod palubnou doskou. Naše diagramy ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie bezpečnej a efektívnej prevádzky vášho vozidla.
