Fiat 500 (2007-2022) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Fiat 500 (2007-2022), získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Fiat 500 (2007-2010) – schéma poistky
Rok výroby: 2007, 2008, 2009, 2010.
Poistka zapaľovača cigariet (zásuvka napájania) vo Fiat 500 (2007-2010) je poistka F85 v paneli poistiek v motorovom priestore.
Panel poistiek v prístrojovej doske
| Popis | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie svetla s nízkym lúčom vpravo | F12 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie svetla s nízkym lúčom vľavo a
regulátor smeru svetlometov. |
F13 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spínač skupiny riadenia ventilu
obchádzania motorového priestoru/ |
F31 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlá predných a zadných osvetľovacích lámp;
Osvetlenie batožinového priestoru a dverí. |
F32 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Diagnostický port;
Autorádio; Klimatizácia; EOBD. |
F36 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spínač brzdových svetiel;
Uzol prístrojovej dosky. |
F37 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Centrálne zamykanie dverí | F38 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo predného a zadného stierača
a zadného. |
F43 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické okno na strane vodiča | F47 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické okno na strane cestujúceho | F48 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Senzor parkovania;
Ovládače osvetlenia; Elektrické zrkadlá. |
F49 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Uzol airbagu | F50 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spínač autorádia;
Konvergencia; Klimatizácia; Brzdové svetlá; Spojka. |
F51 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Uzol prístrojovej dosky | F53 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek v motorovom priestore
| Popis | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor systému klimatizácie | F08 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Príves | F09 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zvukové signály | F10 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| systém kontroly motora
(sekundárne zaťaženia). |
F11 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hlavné svetlomety | F14 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor otváracej strechy | F15 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 Kontrolér motora;
Robotizovaná kontrola prevodovky Dualogic; Špirála relé T20. |
F 16 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka motora | F17 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka motora (1,2 8 V) | F18 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrolér motora;
Špirála relé T09 (1.3 Multijet, 1.4 16V). |
F18 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kompresor klimatizácie | F19 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zadné vyhrievané sklo;
Odmrazovanie zrkadiel. |
F20 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo paliva | F21 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zapaľovacia cievka;
injektory (1.2 8V). |
F22 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka motora (1.3 Multijet) | F22 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Brzdový systém
(riadiaca jednotka, ventily) |
F23 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 Brzdový systém, elektrické riadenie,
Senzor náklonu. |
F24 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hmlové svetlá | F30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prevodovka Dualogic
(riadiaca jednotka, elektromagnetické ventily) |
F84 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predný zásuvný
(s alebo bez zásuvky zapaľovača cigariet). |
F85 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 pre cúvacie svetlá, prietokomer,
sensor vody v nafte, cievky relé T02, T05, T14 a T19. |
F87 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Popis | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomety | T02 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Akustické signalizátory | T03 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kompresor klimatizácie | T05 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor chladenia motora pri jednej rýchlosti;
Ventilátor chladenia motora pri nízkych rýchlostiach. |
T06 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor chladenia motora pri vysokej rýchlosti | T07 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor klimatizačného systému | T08 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Systém riadenia motora
(hlavné relé). |
T09 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rezerva | T10 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hmlové svetlá | T14 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo paliva | T17 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odparovanie | T19 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Začína prevenciu od robotizovanej
prenosu. |
T20 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo s blokovaním prenosu Dualogic | T30 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné zásuvky
(s alebo bez zásuvky zapaľovača cigariet). |
T51 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Fiat 500 (2010-2014) – schéma poistkovej skrinky
Rok výroby: 2010, 2011, 2012, 2013, 2014.
Poistka zapaľovača cigariet (zásuvka napájania) v Fiat 500 (2010-2014) je poistka F85 v poistkovej skrinke v motorovom priestore.
Poistková skrinka v prístrojovej doske
| Popis | Číslo | Amperáž [A] |
| Napájanie svetla s tlmenými svetlami vpravo | F12 | 7,5 |
| Napájanie svetla s tlmenými svetlami vľavo a kontrolér smeru svetlometov | F13 | 7,5 |
| Svetlá vnútorných lámp vpredu a vzadu; Osvetlenie batožinového priestoru a dverí. | F32 | 7,5 |
| Diagnostický port; Rádio auta; Klimatizácia; EOBD. | F36 | 10 |
| Spínač brzdových svetiel; Uzol prístrojovej dosky. | F37 | 5 |
| Centrálne zamykanie dverí | F38 | 20 |
| Čerpadlo stierača vpredu, vzadu | F43 | 15 |
| Elektrické okno na strane vodiča | F47 | 20 |
| Elektrické okno na strane cestujúceho | F48 | 20 |
| Senzor parkovania; Spínače osvetlenia; Elektrické zrkadlá. | F49 | 5 |
| Spínač rádia auta; Zbiehavosť; Klimatizácia; Brzdové svetlá; Spojka. | F51 | 7,5 |
| Uzol prístrojovej dosky | F53 | 5 |

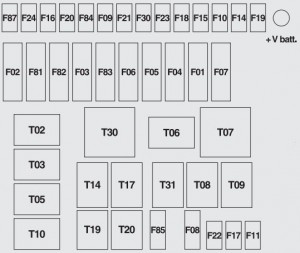

Poistková skrinka v motorovom priestore
| Popis | Číslo | Amperáž [A] |
| Ventilátor systému klimatizácie | F08 | 30 |
| Displej | F09 | 15 |
| Signálne zariadenia | F10 | 15 |
| Riadiaca jednotka motora (sekundárne zaťaženia) | F11 | 10 |
| Hlavné svetlomety | F14 | 15 |
| Motor otváracej strechy | F15 | 20 |
| Zadné sklo vyhrievané; Odmrazovanie zrkadiel. | F20 | 30 |
| Hmlové svetlá | F30 | 15 |
| Predná zásuvka (s alebo bez zástrčky zapaľovača cigariet). | F85 | 15 |
Fiat 500 (2015-2019) – schéma poistkovej skrinky
Rok výroby: 2015, 2016, 2017, 2018, 2019.
Poistka zapaľovača cigariet (zásuvka napájania) v Fiat 500 je poistka F85 v poistkovej skrinke v motorovom priestore.
Poistková skrinka v prístrojovej doske
| Popis | Číslo | Amperáž [A] |
| Napájanie svetlometov s tlmenými svetlami na ľavej strane a riadiacej jednotky orientácie svetlometov. | F13 | 5 * |
| Diagnostický konektor; Rádio; Klimatizácia; EOBD. | F36 | 15 |
| Spínač svetiel stop; Jadro prístrojovej dosky. | F37 | 5 |
| Centrálne zamykanie | F38 | 20 |
| Čerpadlo predného a zadného umývača skiel | F43 | 15 |
| Elektrické okno na strane vodiča | F47 | 20 |
| Elektrické okno na strane pasažiera | F48 | 20 |
| Senzory parkovania; Ovládanie osvetlenia; Elektrické zrkadlá. | F49 | 5 |
| Klimatizácia; Svetlá stop; Spojka; Otváracia strecha; Elektrické zrkadlá. | F51 | 7,5 |
| Jadro kabíny | F53 | 5 |
* Pre verzie / trhy, kde je to predpokladané
Schéma poistiek v motorovom priestore
| Popis | Číslo | Amperáž [A] |
| HI-FI | F02 | 20 |
| Ventilátor klimatizácie | F08 | 30 |
| Striekací systém svetlometov | F09 | 30 |
| Klakson | F10 | 10 |
| Diaľkové svetlá | F14 | 15 |
| Elektrický motor pre otvárateľnú strechu | F15 | 20 |
| Napájanie (Power+) pre riadiacu jednotku prevodovky Dualogic. | F 16 | 7,5 |
| Vyhrievané zadné sklo | F20 | 30 |
| Hmlové svetlá | F30 | 15 |
| Riadiaca jednotka prevodovky Dualogic | F84 | 10 |
| Predná zásuvka napájania (so zapaľovačom cigariet alebo bez) | F85 | 20 |
Schéma poistiek a relé – Fiat 500
Týka sa vozidiel vyrobených v rokoch:
2020, 2021.
Poistková skrinka palubnej dosky
| Číslo | Popis | Amperáž [A] |
| F36 | Napájanie systému klimatizácie; FIAT Link &; Drive; Porta dát USB; Displej Uconnect™; Kontrola brzdy parkovania elektricky; Porta EOBD. | 15A |
| F38 | Blokovanie zadného veka | 20A |
| F43 | Čerpadlo stierača predného skla | 20A |
| F47 | Predné elektrické okno (strana vodiča) | 20A |
| F48 | Predné elektrické okno (strana pasažiera) | 20A |
| F94 | Zdroj 12V | 15A |
Poistková skrinka v motorovom priestore
Poistková skrinka A
| Číslo | Popis | Amperáž [A] |
| F10 | Klaksón | 10 |
| F23 | Vyhrievané sedadlá (ak sú predpokladané) | 20 |
| F30 | Vyhrievané čelné sklo (kde je predpokladané) | 20 |
| F84 | Napájanie na štartovanie 12 V | 20 |
| F88 | Vyhrievané bočné zrkadlá (kde sú predpokladané) | 7,4 |
| F89 | Vyhrievané zadné čelné sklo | 20 |
| T17 | Odmrazenie vonkajších zrkadiel; Vyhrievané zadné čelné sklo. | 30 |
Poistková skrinka B
| Číslo | Popis | Amperáž [A] |
| T02 | Vyhrievané sedadlá (ak sú predpokladané) | 30 |
| T03 | Klaksón | 20 |
| T06 | Vyhrievané sedadlá (ak sú predpokladané) | 30 |
| T14 | Napájanie pre štartovanie 12 V | 20 |
| T90 | Vyhrievané čelné sklo (kde je predpokladané) | 30 |
Poistková skrinka C
| Číslo | Popis | Amperáž [A] |
| F02 | Elektrické zamykanie na strane vodiča | 10 |
| F09 | Elektrické zamykanie na strane cestujúceho | 10 |
| F12 | Audio zosilňovač (kde je predpokladaný) | 20 |
| F13 | Pohyb otváracej strechy (ak je predpokladaný) | 20 |
Schéma poistiek a relé – Fiat 500
Týka sa vozidiel vyrobených v rokoch:
2022
Poistková skrinka palubnej dosky
| Číslo | Popis | Amperáže [A] |
| F36 | Napájanie systému klimatizácie; FIAT Link &; Drive; Porta dát USB; Displej Uconnect™; Ovládanie brzdy parkovacieho elektrického; Porta EOBD. | 15A |
| F38 | Blokovanie zadného veka | 20A |
| F43 | Čerpadlo stierača čelného skla | 20A |
| F47 | Predné elektrické okno (strana vodiča) | 20A |
| F48 | Predné elektrické okno (strana pasažiera) | 20A |
| F94 | Presso 12V | 15A |
Poistková skrinka v motorovom priestore
Poistková skrinka A
| Číslo | Popis | Amperáž [A] |
| F10 | Klaksón | 10 |
| F23 | Vyhrievané sedadlá (ak je predpokladané) | 20 |
| F30 | Vyhrievané čelné sklo (kde je predpokladané) | 20 |
| F84 | Napájanie štartovania 12 V | 20 |
| F88 | Vyhrievané bočné zrkadlá (kde je predpokladané) | 7,4 |
| F89 | Vyhrievané zadné čelné sklo | 20 |
| T17 | Odvlhčovanie vonkajších zrkadiel; Vyhrievané zadné čelné sklo. | 30 |
Poistková skrinka B
| Číslo | Popis | Amperáž [A] |
| T02 | Vyhrievané sedadlá (ak je predpokladané) | 30 |
| T03 | Klaksón | 20 |
| T06 | Vyhrievané sedadlá (ak je predpokladané) | 30 |
| T14 | Napájanie na štartovanie 12 V | 20 |
| T90 | Vyhrievané čelné sklo (kde je predpokladané) | 30 |
Poistková skrinka C
| Číslo | Popis | Amperáž [A] |
| F02 | Elektrické zamykanie na strane vodiča | 10 |
| F09 | Elektrické zamykanie na strane cestujúceho | 10 |
| F12 | Audio zosilňovač (kde je predpokladaný) | 20 |
| F13 | Pohyb otváracej strechy (ak je predpokladaný) | 20 |
O Fiat 500 (2007-2022)
Fiat 500, uvedený na trh v roku 2007, je ikonický mestský automobil, ktorý sa rýchlo stal obľúbeným pre svoj retro dizajn a kompaktné rozmery. Tento model ponúka rôzne varianty motorov, vrátane benzínových a dieselových možností, čo umožňuje vodičom vybrať si podľa svojich preferencií a potrieb. Fiat 500 je známy svojou agilnosťou v mestskom prostredí a ponúka pohodlné a štýlové jazdenie. Interiér vozidla je navrhnutý s dôrazom na detaily a poskytuje moderné technológie, ktoré zvyšujú komfort a bezpečnosť cestujúcich.
Schéma poistkovej skrinky Fiat 500
Táto stránka zobrazuje schému poistkovej skrinky pre Fiat 500, ktorá je nevyhnutná pre správnu údržbu a riešenie problémov s elektrickým systémom vozidla. Typické umiestnenia poistkovej skrinky pre tento model zahŕňajú priestor pod palubnou doskou a motorový priestor. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla a správne fungovanie jeho elektrických komponentov.
