Fiat Scudo (2006-2016) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Fiat Scudo (2006-2016), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Fiat Scudo (2006-2016) – schéma poistky
Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Poistka zapaľovača cigariet (zásuvka napájania) v Fiat Scudo (2006-2016) je poistka F9 v rozvode poistiek.

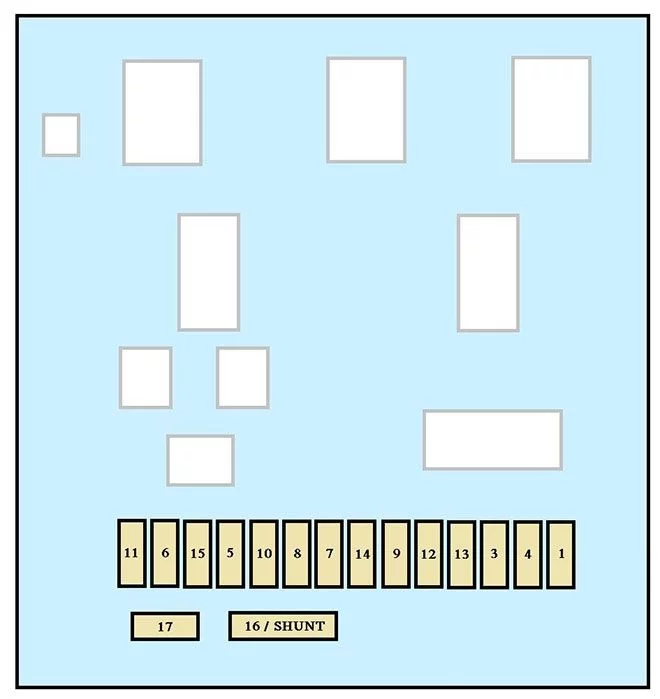

Rozvod poistiek na palubnej doske na strane cestujúceho
| Popis | Číslo | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stierač zadného okna | F1 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | F2 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka airbagu | F3 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Regulátor svetlometov;Diagnostický konektor;
Kontrolér ESP; Vetranie; Čerpadlo filtra pevných častíc; Senzor riadenia. |
F4 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické zrkadlo;Elektrické okno pre cestujúceho. | F5 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie predného skla | F6 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Osvetlenie stropu;Osvetlenie odkladacej schránky. | F7 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Multifunkčný displej;Hlasová siréna;
Audio systém; CD menič; Rádiotelefón; Riadiaca jednotka služieb prívesu; Riadiaca jednotka ochrany obsluhy panelu. |
F8 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zapaľovač cigariet;Výstup v priestore pre náklad. | F9 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dekoratívny lišta vzadu;Zariadenie na štartovanie;
Prístrojová doska. |
F10 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Diagnostický konektor;Riadiaca jednotka systému proti krádeži. | F11 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hlavná voľná sada;Riadiaca jednotka airbagu. | F12 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka motora;Riadiaca jednotka náradia prívesu. | F13 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Senzor dažďa;Prístrojová doska s automatickou klimatizáciou;
Vetranie zadnej časti kabíny (kombinované vybavenie). |
F14 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Uzamknutie/odomknutie dverí | F15 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | F 16 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odľadnenie vyhrievaného zadného skla a bočných zrkadiel. | F17 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

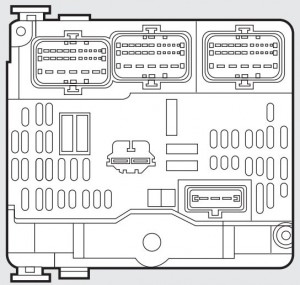

Štyri poistky v motorovom priestore
| Popis | Číslo | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrolér motora;Zariadenie na napájanie paliva a vzduchu;
Skupina ventilátora. |
F1 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klaksón | F2 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo predného a zadného umývača | F3 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo umývača svetlometov | F4 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zariadenie na napájanie paliva | F5 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontakt pedála hlavnej brzdy;Posilňovač riadenia. | F6 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS/ESP | F7 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kľúč na zapaľovanie | F8 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontakt pedála hlavnej brzdy | F9 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zariadenie na napájanie paliva a vzduchu. | F10 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predná ventilácia | F11 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stierače | F12 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Jednotka ovládania médií | F13 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľné | F14 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

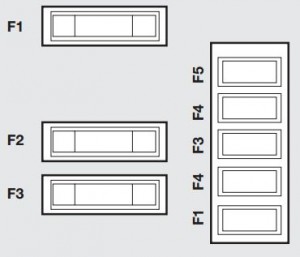

Quadro poistiek v priestore pre cestujúcich (na akumulátore)
| Popis | Číslo | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Systém vyhrievania sedadiel | F1 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zásuvka 12V – sedadlá tretieho radu(montáž kombinovaná). | F2 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka služieb prívesu ariadiaca jednotka ochrany obsluhy panelu. | F3 | 40/50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | F4 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zamknutie dverí s krídlom | F36 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zamknutie dverí s krídlom | F37 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stierač zadného okna na dverách s krídlom | F38 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vetranie zadnej časti kabíny(equipovanie kombinované). | F39 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sklopné zrkadlá | F40 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

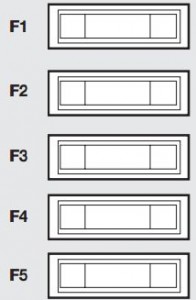

Dodatočná poistková skrinka
| Popis | Číslo | Amp [A] |
| Voľný | F1 | 15 |
| Generátor voliteľný a relé kontaktu. | F2 | 15 |
| Výkon prívesu | F3 | 15 |
| Stály výkon pre meniče | F4 | 15 |
| Výstražné svetlá | F5 | 40 |
O Fiat Scudo (2006-2016)
Fiat Scudo, vyrábaný v rokoch 2006 až 2016, je praktické a všestranné úžitkové vozidlo, ktoré sa často využíva na prepravu tovaru alebo ako rodinné auto. Tento model je známy svojou spoľahlivosťou a priestrannosťou, čo ho robí ideálnym pre rôzne potreby. Fiat Scudo ponúka viacero možností motorov, vrátane dieselových jednotiek, ktoré sú obľúbené pre svoju efektivitu a výkon. Vozidlo je tiež vybavené modernými technológiami a bezpečnostnými prvkami, ktoré zvyšujú komfort a bezpečnosť jazdy.
Schéma poistkovej skrinky Fiat Scudo
Táto stránka zobrazuje schému poistkovej skrinky pre Fiat Scudo, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. Poistková skrinka sa v tomto modeli zvyčajne nachádza pod palubnou doskou na strane vodiča a tiež v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre správne fungovanie elektrických súčastí vozidla.
