Fiat Idea (2003-2012) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Fiat Idea (2003-2012), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Fiat Idea – schéma poistky
Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Poistka zapaľovača cigariet (zásuvka napájania) v Fiat Idea je poistka F44 v rozvádzači poistiek prístrojovej dosky.

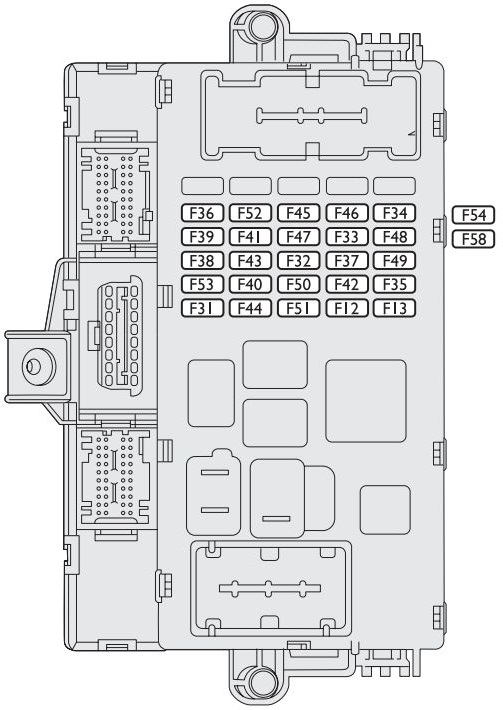

Schéma poistky v prístrojovej doske
Poloha poistky
Nachádza sa na ľavej strane prístrojovej dosky.
Schéma poistky
Priradenie poistiek v prístrojovej doske
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 7,5 | Pravý stretávací svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 7,5 | Ľavý stretávací svetlomet;Zariadenie na nastavenie svetlometov. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 7,5 | Svetlá cúvania;Relé riadiacej jednotky motora;
Palubný počítač. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | – | Voľné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 20 | Ľavé zadné elektrické okno | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 20 | Pravé zadné elektrické okno | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 7,5 | +15 Tempomat, signál zo spínača na pedáli brzdy do riadiacich jednotiek (*) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 10 | +30 Nastavenie pre kontrolu prívesu, zadné zámky, predné zámky s kontrolou dverí na jedných dverách (*) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 7,5 | + 15 Tretie brzdové svetlo, prístrojová doska, brzdové svetlá (*) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 20 | Odomknutie štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 10 | +30 Diagnostický konektor EOBD, audio, navigácia, riadiaca jednotka tlaku pneumatík (*) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 30 | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | 7,5 | Vyhrievané elektrické zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F42 | 7,5 | +15 Riadiaca jednotka ABS/ESP (*) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 30 | Stierač/umývač predného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | 15 | Zapaľovač cigariet:Presa napájania na tuneli | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | 15 | Vyhrievané sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | 15 | Presa na štartovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | 20 | Napájanie riadiacej jednotky dverí vodiča (elektrické okno, zámok) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | 20 | Napájanie riadiacej jednotky dverí pasažiera (elektrické okno, zámok) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | 7,5 | +15 média (kontrolky na prístrojovej doske vľavo a v strede, elektrické zrkadlá, osvetlenie kontroliek vyhrievaných sedadiel, nastavenie pre rádiotelefon, navigátor, senzory dažďa / denné svetlá, riadiaca jednotka senzora parkovania, osvetlenie kontroliek otváracej strechy) (*) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | 7,5 | Riadiaca jednotka airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | 7,5 | + 15 Kontrola tlaku pneumatík, kontrola ECO/Sport (*) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | 15 | Stierač/umývač zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | 7,5 | +30 Smerovky, výstražné svetlá, prístrojová doska (*) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F54 | 15 | +30 Externý zosilňovač rádia (*) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F58 | 20 | +30 Otváracia strecha (*) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
+15 = svorka kladný pod kľúčom

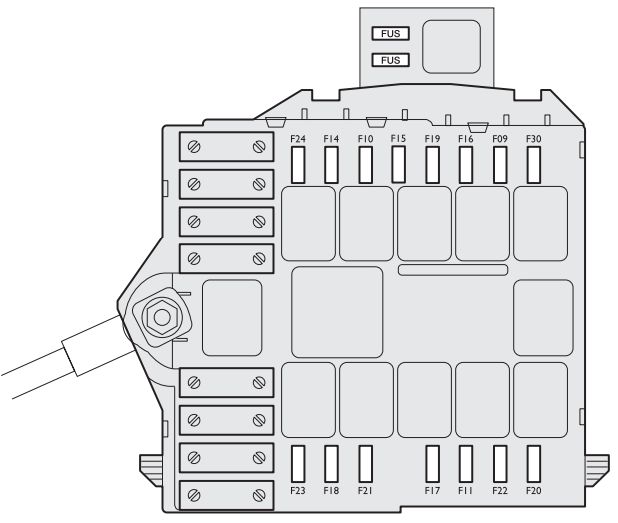

Schéma poistky pod kapotou
Poloha poistky
Poistka pod kapotou sa nachádza v motorovom priestore blízko batérie.
Schéma poistky
Priradenie poistiek v motorovom priestore
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F9 | 20 | Lavalampade | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Sekundárne služby elektronického vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 7,5 | Pravý diaľkový svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 7,5 | Ľavý diaľkový svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 | Základné služby elektronického vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 10 | +30 Riadiaca jednotka motora, Diaľkový spínač elektrického ventilátora chladiča (1.9 Multijet) (*) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 7,5 | Kompresor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | – | Voľný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 15 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 15 | Základné služby elektronického vstrekovania (1,2 16V, 1,4 16V) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 20 | Základné služby elektronického vstrekovania (motor Multijet) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 15 | Základné služby elektronického vstrekovania (benzínový motor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 30 | +30 Prevody Dualogic (*) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 7,5 | +15 Elektrické posilňovač riadenia (*) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 15 | Predné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
+15 = svorka pozitívne pod kľúčom
O Fiat Idea (2003-2012)
Fiat Idea je kompaktný viacúčelový automobil, ktorý bol vyrábaný v rokoch 2003 až 2012. Tento model sa vyznačuje priestranným interiérom a flexibilným usporiadaním sedadiel, čo ho robí ideálnym pre rodinné použitie. Fiat Idea bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré ponúkali rôzne výkony a spotrebu paliva. Vďaka svojim kompaktným rozmerom a výbornej manévrovateľnosti je tento model vhodný aj pre mestskú premávku. Bezpečnostné prvky a pohodlné jazdné vlastnosti robia z Fiat Idea obľúbenú voľbu medzi vodičmi, ktorí hľadajú spoľahlivé a praktické vozidlo.
Schéma poistkovej skrinky Fiat Idea
Táto stránka zobrazuje schému poistkovej skrinky pre model Fiat Idea, ktorá je kľúčová pre identifikáciu a údržbu elektrických komponentov vozidla. Poistková skrinka sa typicky nachádza pod palubnou doskou na strane vodiča alebo v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je nevyhnutná pre správnu funkčnosť vozidla a zabezpečenie bezpečnosti pri jazde.
