BMW X3 F25 (2011-2017) – poistková skrinka

V tomto článku nájdete diagramy poistkovej skrinky BMW X3 (F25) 2011-2017, získate informácie o polohe panelov poistiek v aute a naučíte sa priradenie každej poistky (rozloženie poistiek).

BMW X3 F25 – schéma poistky

Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017.

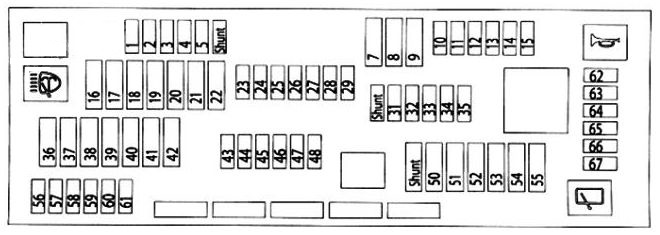

Schéma poistky

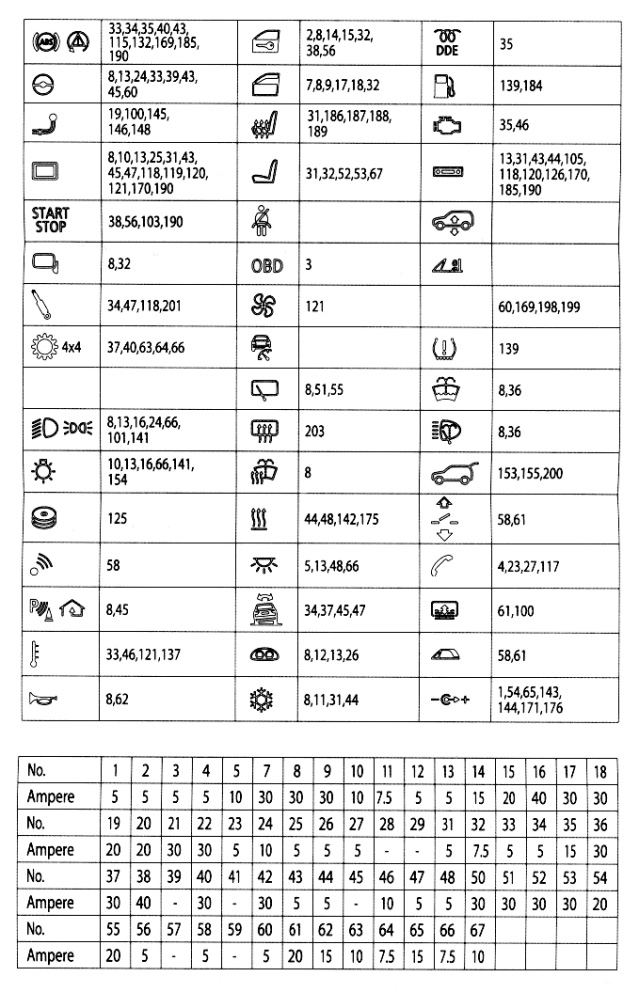

Priradenie poistiek

Poloha poistky

Otvorenie krytu na pravej strane tyče a odstránenie akustickej izolácie.

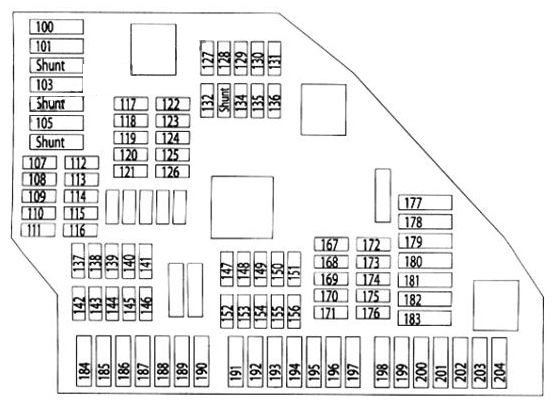

Schéma poistky

Priradenie poistiek

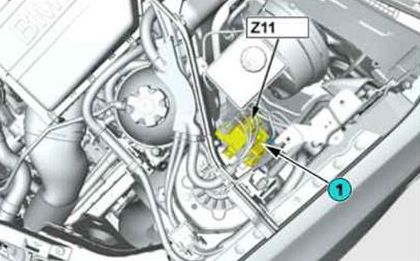

Nachádza sa v motorovom priestore na ľavej strane.

Obsahuje aj niektoré relé, napríklad pre príves.

Význam symbolov poistiek BMW

Zoznam bude pravidelne aktualizovaný. Ak máte návrhy, zanechajte komentár alebo napíšte e-mail!

Číslo	Symbol	Popis
1		ABS (systém prevencie zablokovania kolies počas brzdenia), DSC (dynamická kontrola stability)
2		Modul kontroly funkcie stĺpca riadenia
3		Modul prívesu, ťažné zariadenie
4		Displej na čelnom skle Head-Up (HUD)
5		Systém START-STOP
6		Elektrické zrkadlá
7		Systém pneumatického odpruženia
8		Prevodovka; DSC – dynamická kontrola stability; SMG – sekvenciálna manuálna prevodovka.
9		Hlavné svetlá; Senzor dažďa; Senzor svetla; Elektronická kontrola výšky riadenia.
10		Modul svetiel
11		CD menič; Modul Can Gateway.
12		Alarm
13		Senzory parkovania / Home link (otvárač garáže)
14		Elektrický ventilátor
15		klaksón
16		Modul dverí; Tichá automatická uzávierka.
17		Elektrické okná
18		Vyhrievané sedadlá
19		Nastavenie sedadiel
20		Bezpečnostné pásy
21		OBD
22		Vyhrievanie;Nezávislé vyhrievanie. Vyhrievanie čelného skla.
23		Tempomat
24		Relé stierača zadného skla
25		Odmlžovač zadného okna (vyhrievanie zadného okna)
26		Vyhrievač kvapaliny na umývanie skiel

27		Ventilátor
28		Vnútorné svetlá
29		Prístrojová doska;Odometer
30		Systém klimatizácie
31	DDE	Digitálna elektronika Diesel (DDE)
32		Relé čerpadla paliva;Kontrola čerpadla paliva.
33		DME – Digitálna elektronika motora;Integrovaný modul napätia – IVM.
34		BDC (Kontrolór karosérie)
35		HiFi zosilňovač;TV tuner; Video modul. Rádio (?).
36		Kontrola tlaku pneumatík RDV
37		Predné umývanie
38		Systém umývania svetlometov
39		Otvorená strecha;Panoramatické sklo; Horný modul kabrioletu.
40		Telefón
41		Horný modul kabrioletu;Relé kabrioletu.
42		Predný a zadný zapaľovač;Prípojka 12V; Prípojka na nabíjanie priestoru (12V).
43		Parkovacia brzda
44		Uzamknutie veka batožinového priestoru (zadný kufor);Automatické uzavretie zadného kufra.
45		Elektrické slnečníky vzadu (pre BMW F60 M5)
46		Systém dynamického pohonu
47		Štvorkolka
48		SYSTÉM START-STOP
49		Asistent riadenia
50		Hybridný systém
51		Audio systém
52		Elektrochromatické spätné zrkadlo
53		Relé kompresora pneumatického odpruženia

O BMW X3 F25 (2011-2017)

BMW X3 F25, vyrábaný v rokoch 2011 až 2017, je druhou generáciou populárneho SUV od nemeckého výrobcu. Tento model sa vyznačuje elegantným dizajnom, ktorý kombinuje športový vzhľad s praktickosťou. X3 F25 ponúka rôzne možnosti motorov, vrátane benzínových a dieselových variantov, ktoré poskytujú výkony od 143 do 313 koní. Vozidlo je známe svojou vynikajúcou jazdnou dynamikou a komfortom, čo ho robí ideálnym pre dlhé cesty aj mestské jazdy. Interiér je vybavený modernými technológiami a kvalitnými materiálmi, čo zaručuje pohodlie a bezpečnosť pre všetkých pasažierov.

Schéma poistkovej skrinky BMW X3 F25

Táto stránka zobrazuje schému poistkovej skrinky pre BMW X3 F25, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v priestore pod kapotou a v interiéri, konkrétne v oblasti pri nohách spolujazdca. Schémy obsahujú detailné informácie o číslach poistiek, ich ampérových hodnotách a chránených komponentoch. Pri výmene poistiek je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických zariadení vo vozidle.
