BMW 5 E60, E61 (2003-2010) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky BMW Série 5 (E60, E61) 2003-2010, získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
BMW Série 5 E60, E61 (2003-2010) – schéma poistky
Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Poistka zapaľovača cigariet (zásuvka napájania) v BMW Série 5 E60, E61 (2003-2010) je poistka F51 v zadnej poistkovej skrinke.
Poistková skrinka na palubnej doske
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K6 | Relé, umývač svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K93 | Relé, elektronická kontrola klapky (od 09.2005). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K96 | Relé palivovej pumpy (M54 alebo N62). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K9 | Relé úspory energie, terminál 15 (od 09.2005). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A41a | Poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 50 | Kontrola dynamickej stability (DSC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2) | 60 | Benzoina:Relé čerpadla sekundárneho vzduchu.
Nafta: Ohrievač paliva. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3) | 40 | Výstupná fáza ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 40 | až do 09.2005: Aktívna kontrola | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | po 09.2005: Relé úspory energie;
Elektronická kontrola škrtacej klapky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 50 | Modul svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 50 | Modul svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 50 | Systém prístupu k vozidlu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Zapaľovanie;Elektronický štartér. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 60 | M54:B+ distribútor potenciálu;
Jednotka riadenia DME; Relé DME; Portafusibile, elektronika motora; F001: Relé hydraulického čerpadla, SMG; F05: Relé, vstrekovače paliva; N62: Integrovaný modul napájania (IVM); N62 so SMG: Portafusibile, Elektronika motora F01: Relé hydraulického čerpadla; SMG; S85: B+ distribútor potenciálu; Relé DME; Portafusibile; Elektronika motora (F01); N52: B+ distribútor potenciálu; Jednotka riadenia DME; Relé DME; Portafusibile; Elektronika motora; F05: Relé; Vstrekovače paliva; F07: relé VVT; F08: Relé hydraulického čerpadla, SMG; F010: Relé ohrievača motora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 60 | Elektrický ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | až do 09.2005: Modul dverí vodiča;
po 09.2005: Modul karosérie-dvere (LHD: ovládanie okien, strana vodiča; RHD: ovládanie okien, strana pasažiera). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 5 | Modul základnej karosérie(centrálne zamykanie, ovládanie okien,
relé predného stierača). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | až do 09.2005: Modul dverí pasažiera;
po 09.2005: Modul karosérie-dvere (LHD: ovládanie okien, strana pasažiera; RHD: ovládanie okien, strana vodiča). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | až do 09.2005: Jednotka riadenia prístrojovej dosky. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Poistková skrinka VTG; po 09.2005:Jednotka riadenia, poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | S85; po 09.2005: Manuálna sekvenčná prevodovka (SMG) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Modul sedadla, predné pravé(sedadlo základné nie elektrické);
Spínač nastavenia sedadla pasažiera (pravé; sedadlo základné poloelektrické); Spínač bedrového opierky pasažiera (pravé; sedadlo základné poloelektrické); Spínač nastavenia sedadla vodiča (ľavé; sedadlo základné poloelektrické); Spínač bedrového opierky vodiča (ľavé; sedadlo základné poloelektrické). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 5 | Systém prístupu k vozidlu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | Relé predného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | S85; až do 09.2005:Manuálna sekvenčná prevodovka (SMG). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | po 09.2005: Sada spínačov stĺpika riadenia. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 30 | až do 09.2005: Relé, umývač svetlometov;
po 09.2005: Modul karosérie-gateway. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 5 | USA:Osvetlenie smeroviek;
S85: Elektronická kontrola škrtacej klapky EDC. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | Nezávislý/doplnkový ohrievač SHZH:Nezávislý ohrievač doplnkový ohrievač;
Kontrola škrtacej klapky EDC: Relé úspory energie; Elektronická kontrola škrtacej klapky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 30 | Modul sedadla, predné pravé(sedadlo základné nie elektrické);
Spínač nastavenia sedadla vodiča (pravé; sedadlo základné poloelektrické); Spínač bedrového opierky vodiča (pravé; sedadlo základné poloelektrické); Spínač nastavenia sedadla pasažiera (ľavé; sedadlo základné poloelektrické); Spínač bedrového opierky pasažiera (ľavé; sedadlo základné poloelektrické). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 30 | Modul základnej karosérie(ľavé: ovládanie okien zadných, strana vodiča;
pravé: ovládanie okien zadných, strana pasažiera). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 30 | S85; po 09.2005:Relé, elektrická pumpa na vákuum. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 30 | Modul karosérie základný (ľavý: ovládanie okna zadného, strana pasažiera;
pravý: ovládanie okna zadného, strana vodiča). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 30 | Kontrola dynamickej stability (DSC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 7,5 | IHKA Basic:Systém vykurovania/klimatizácie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | po 09.2005: Relé úspory energie, terminál 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 30 | Modul karosérie základný (systém centrálneho zamykania). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 20 | Set spínačov stĺpika riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 10 | Zásuvka OBDII;Airbag. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15 | IHKA High:Systém vykurovania/klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Štádium výstupu pumpy paliva;Relé pumpy paliva. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 30 | LHD:modul sedadla, predné ľavé
(vyhrievané, aktívne nastavenie šírky operadla, aktívne sedadlo); RHD: modul sedadla, predné pravé (vyhrievané, aktívne nastavenie šírky operadla, aktívne sedadlo). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | až do 09.2005: Dynamické spracovanie;
S85: až do 09.2005: Relé, elektrická pumpa na vákuum; po 09.2005: Blok spínačov, dvere vodiča; Externé elektrochromatické zrkadlo strana vodiča; Externé elektrochromatické zrkadlo strana pasažiera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 30 | Centrálny spínač stredovej konzolyLHD:
modul sedadla, predné pravé (vyhrievané, aktívne nastavenie šírky operadla, aktívne sedadlo); RHD: modul sedadla, predné ľavé (vyhrievané, aktívne nastavenie šírky operadla, aktívne sedadlo). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 30 | až do 09.2005: CCC/M-ASK | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | po 09.2005: CCC/M-ASK | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 5 | Systém navigácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 7,5 | Jednotka kontroly prístupu komfort;Elektronický modul vonkajšej rukoväte
strana vodiča; Elektronický modul vonkajšej rukoväte strana pasažiera; Elektronický modul vonkajšej rukoväte, ľavá zadná; Elektronický modul vonkajšej rukoväte, pravá zadná. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 10 | až do 09.2005:TCU (jednotka kontroly telematiky)
ULF (univerzálne nabíjacie zariadenie a hands-free kit). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 09.2005-03.2007:TCU (jednotka kontroly telematiky);
ULF (univerzálne nabíjacie zariadenie a hands-free kit); po 03.2007: Poistková skrinka ULF-SBX; TCU (jednotka kontroly telematiky); Poistková skrinka ULF-SBX-H; USB rozbočovač. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 10 | až do 09.2005:menič kaziet CD. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | po 09.2005:menič kaziet CD. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 10 | Menič kaziet DVD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 5 | po 09.2005: Jednotka kontroly prístrojovej dosky. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 15 | S85:Manuálna sekvenčná prevodovka (SMG). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

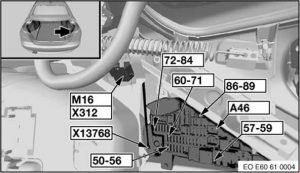

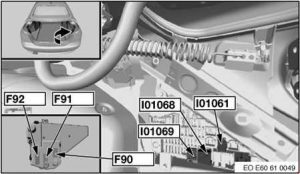

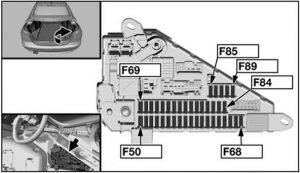

Poistková skrinka zadná
do 09.2005
po 09.2009
| Nr | Popis |
| K6 | Relé, umývač svetlometov |
| Č. | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 20 | M54, N62:Relé čerpadla paliva;
N52, Diesel: Kontrola čerpadla paliva (EKPS); S85: Výstupná fáza čerpadla paliva. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | po 09.2005: Čerpadlo ostrekovača svetlometov. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 5 | E60, E61:Senzor sirény a senzor náklonu;
Vnútorné elektrochromatické zrkadlo; Systém alarmu proti krádeži s vnútorným ultrazvukovým senzorom; E63, E64: Senzor sirény a senzor náklonu; Vnútorné elektrochromatické zrkadlo; Microwave senzor, dvere vodiča; Microwave senzor, dvere pasažiera; Microwave senzor, ľavé zadné; Microwave senzor, pravé zadné. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 10 | Modul mikro-napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | E61:Relé, kompresor,
pneumatické odpruženie; E64: Relé, náhradné horné 1; Relé, náhradné horné 2. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 7,5 | až do 09.2005:Automatické otváranie s jemným zatvorením,
zakrytie batožinového priestoru/klapky; 09.2004-09.2005: Jednotka kontroly prístupu komfortu; Elektronický modul vonkajšej rukoväte na strane vodiča; Elektronický modul vonkajšej rukoväte na strane pasažiera; Elektronický modul vonkajšej rukoväte dverí, ľavé zadné; Elektronický modul vonkajšej rukoväte dverí, pravé zadné. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | po 09.2005:Aktívne nastavenie šírky operadla pasažiera;
Aktívne nastavenie šírky operadla, vodič. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 20 | až do 09.2005: Relé úspory energie, terminál 15. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | po 09.2005: Odmlžovač zadného okna. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 5 | až do 09.2005: Senzor dažďa/svetlometov. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | po 09.2005: Otvorenie klapky batožinového priestoru. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 5 | po 09.2005: Senzor dažďa/svetlometov. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 20 | až do 09.2005: Modul mikro-sily. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | IHKA Basic; po 09.2005:Systém kúrenia/klimatizácie. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 40 | až do 09.2005:Odmlžovač zadného okna. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | po 09.2005: Relé stierača zadného okna. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | 5 | Prijímač antény s diaľkovým ovládaním | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 5 | po 09.2005: Bezpečnostný kontrolór proti prevráteniu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | 20 | až do 09.2005:Predný zapaľovač;
Dobíjacia zásuvka, priestor odkladacej schránky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | po 09.2005: Radiátor. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | 5 | až do 09.2005: Relé úspory energie, terminál 15. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | po 09.2005:E60, E61:
modul prívesu; Náhradné: Relé na zníženie zadného okna; Relé na zdvihnutie zadného okna. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | 5 | až do 09.2005:Vnútorné elektrochromatické zrkadlo;
Parkovací kontrolór (PDC). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | po 09.2005: Nezávislý prídavný ohrievač. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 | 10 | až do 09.2005:Displej zadného priestoru;
Centrálny informačný displej; Kontrolór. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | IHKA High; po 09.2005:Systém kúrenia/klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 10 | až do 09.2005:Modul pripojenia sady hands-free;
Displej Head-up. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 66 | 5 | až do 09.2005:Dynamická kontrola stability (DSC);
Poistková skrinka VTG: Dynamická kontrola stability (DSC); Riadiaca jednotka, rozvodná skrinka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | E60:Otvoriteľná strecha;
E61, E63: Panoramatická sklenená strecha; E64: Náhradný modul horný. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 67 | 10 | až do 03.2006:Video modul;
Satelitný prijímač. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | po 03.2006:Automatické otváranie s jemným zatvorením,
dvere pasažiera (LHD) Automatické otváranie s jemným zatvorením, dvere vodiča (RHD) Automatické otváranie s jemným zatvorením, pravé zadné. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 68 | 5 | až do 03.2006:Centrálny spínač konzoly
Spínač nastavenia sedadla vodiča Spínač nastavenia sedadla pasažiera |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | po 03.2006:Automatické otváranie s jemným zatvorením,
dvere vodiča (LHD); Automatické otváranie s jemným zatvorením, dvere pasažiera (RHD); Automatické otváranie s jemným zatvorením, ľavé zadné. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 69 | 5 | Parkovací kontrolór (PDC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | 5 | až do 09.2005: Adaptívny svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 09.2005-03.2007:Aktívny tempomat;
po 03.2007: Aktívny tempomat Senzor vzdialenosti Senzor blízkosti, pravý Senzor blízkosti, ľavý. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 71 | 20 | až do 09.2005:Relé stierača zadného skla
S85: Výstupná fáza čerpadla paliva. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | po 09.2005: Centrum spínačov centrálnej konzoly | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72 | 40 | až do 09.2005:E61:
Relé; Kompresor; Pneumatické odpruženie; E64: Relé, náhradné horné 1; Relé, náhradné horné 2. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | N62:Relé čerpadla paliva;
N52, nafta: kontrola čerpadla paliva (EKPS). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 73 | 30 | až do 09.2005:E60, E61, E63:
Modul prívesu; E63: Relé na zníženie zadného okna; Relé na zdvih zadného okna; 09.2005-03.2007: HiFi zosilňovač. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | po 03.2007:Hi-Fi zosilňovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74 | 20 | až do 09.2005: Zásuvka prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | po 09.2005:Centrálny spínač centrálnej konzoly;
Spínač nastavenia sedadla vodiča; Spínač nastavenia sedadla pasažiera. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | E60, E61; po 09.2007:Centrálny spínač centrálnej konzoly;
Spínač nastavenia sedadla vodiča; Spínač nastavenia sedadla pasažiera. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | 30 | až do 09.2005: Riadiaca jednotka, rozvodná skrinka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | po 09.2005:Satelitný prijímač;
Digitálny tuner; Video modul. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | 40 | až do 09.2005: Otváranie dverí batožinového priestoru. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | po 09.2005: Dynamické spracovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | 5 | až do 09.2005: Prijímač antény s diaľkovým ovládaním | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | po 09.2005:Head-up displej;
Modul pripojenia hands-free sady. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 78 | 5 | po 09.2005:Dynamická kontrola stability (DSC);
Riadiaca jednotka, rozvodná skrinka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 79 | 7,5 | až do 09.2005: Elektronická kontrola výšky jazdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | po 09.2005:Centrálny informačný displej;
Kontrolér. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 30 | až do 09.2005: HiFi zosilňovač. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | po 09.2005:Radiaca páka;
Osvetlenie smerového indikátora; Vytiahnuť zásuvku; TCU (riadiaca jednotka telematiky); Kompenzátor (mobilný telefón); Ventilátor; Náhradné koleso; Elektronický modul pre nočné videnie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 81 | 7,5 | po 09.2005: Elektronická kontrola výšky jazdy. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 82 | 20 | až do 09.2005:Zásuvka batožinového priestoru;
Zapaľovač vzadu; Zásuvka vzadu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | po 09.2005: Kontrola tlaku pneumatík (RDC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 83 | 20 | až do 09.2005:E60:
Otvárateľná strecha; E61, E63: Panoramatická sklenená strecha; E64: Náhradný modul horný. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | po 09.2005:Aktívne nastavenie šírky operadla, vodič (LHD);
Aktívne nastavenie šírky operadla pre pasažiera (RHD). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 84 | 10 | až do 09.2005: Aktívny tempomat | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | po 09.2005:Kontrola prevodovky;
Manuálna sekvenčná prevodovka (SMG). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 85 | 7,5 | po 09.2005: Manuálna sekvenčná prevodovka (SMG) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 86 | 15 | až do 09.2005:Kontrola prevodovky;
Manuálna sekvenčná prevodovka (SMG). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | po 09.2005: Aktívny riadiaci systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 87 | 20 | po 09.2005:Predný zapaľovač;
Zásuvka na nabíjanie, odkladacia schránka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 88 | 30 | až do 09.2005: Centrum spínačov centrálnej konzoly. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | po 09.2005:Zásuvka zásuvky batožinového priestoru;
Zapaľovač vzadu; Zásuvka vzadu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 89 | 10 | až do 09.2005:Ventilátor;
MMC; Osvetlenie smerového indikátora; Radiaca páka; Osvetlenie smerového indikátora; Náhradné koleso; TCU (riadiaca jednotka telematiky); ULF (univerzálne nabíjacie zariadenie a hands-free sada); Vytiahnuť zásuvku. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | po 09.2005:Vnútorné elektrochromatické zrkadlo;
Relé úspory energie, terminál 15. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Amperi [A] | Popis |
| 90 | 200 | Držiak poistky, predný (poistka 1-33) |
| 91 | 100 | Nafta: Hlavné relé DDE;
N62, TU: Integrovaný modul napájania (IVM); Relé VVT 1; Relé VVT 2; Jednotka riadenia variabilného časovania. |
| 92 | 100 | Elektrický pomocný ohrievač |
| Relé |
||
| I01061 | Odmlžovač zadného skla | |
| I01068 | Terminál 30G | |
| I01069 | Terminál 15 | |
Poistka v motorovom priestore
M54
| Číslo | Popis |
| K6300 | Relé DME |
| K6327 | Relé, vstrekovače paliva |
Naftový motor
S85
N52
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K6319 | Relé VVT | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K6539 | Relé vykurovania odparovača motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Č. | Amperi [A] | Popis |
| F01 | 30 | M54:Zapaľovacia cievka (1, 2, 3, 4, 5, 6);
N62: Relé hydraulickej pumpy; SMG. N52: Antiradiačný kondenzátor pre zapaľovacie cievky; Zapaľovacia cievka (1, 2, 3, 4, 5, 6). |
| 20 | M57, TU:Hallov senzor, vačkový hriadeľ 1;
Merací prístroj hmotnosti vzduchu; Regulačná ventil pre tlak na lište; Regulačná ventil pre objem; Elektromagnetický ventil; Kontrola tlaku pre preplňovanie; Vykurovanie, odvzdušnenie olejovej vane; S85: Relé úspory energie, terminál 15; Palivový vstrekovač (1, 2, 3, 4, 5, 6, 7, 8, 9, 10); M57 TUTOP: Hallov senzor, vačkový hriadeľ 1; Merací prístroj hmotnosti vzduchu; Regulačná ventil pre tlak na lište; Regulačná ventil pre obmedzenie; Regulačná ventil pre turbínu; Regulačná ventil pre objem; Elektromagnetický ventil; Kontrola tlaku pre preplňovanie; Vykurovanie; Odvzdušnenie olejovej vane; M47 TU2: Regulačná ventil pre preplňovanie 1; Hallov senzor, vačkový hriadeľ 1; Regulačná ventil pre tlak na lište; Regulačná ventil pre obmedzenie; Regulačná ventil pre objem. |
|
| F02 | 20 | M57, TU:Elektromagnetický ventil, recirkulácia výfukových plynov
Senzo úrovne oleja Elektrický spínací ventil, lamely vírenia Riadiaca jednotka vykurovania Elektrický spínací ventil, motorový podporný prvok Vykurovanie, odvzdušnenie olejovej vane Regulačná ventil pre preplňovanie 1 Oxygenový senzor pred katalyzátorom M57 TUTOP: Elektromagnetický ventil, recirkulácia výfukových plynov Senzo úrovne oleja Elektrický spínací ventil, lamely vírenia Riadiaca jednotka vykurovania Elektrický spínací ventil, motorový podporný prvok Oxygenový senzor pred katalyzátorom Odvodňovací ventil Bypass ventil kompresora M47 TU2: Elektromagnetický ventil, recirkulácia výfukových plynov Elektrický spínací ventil, motorový podporný prvok Vykurovanie, odvzdušnenie olejovej vane Elektrický spínací ventil, lamely vírenia Oxygenový senzor pred katalyzátorom Riadiaca jednotka vykurovania Senzo úrovne oleja S85: Oxygenový senzor pred katalyzátorom Lambda sonda 2 pred katalyzátorom Oxygenový senzor za katalyzátorom Oxygenový senzor 2 za katalyzátorom |
| 30 | M54:Riadiaca jednotka DME
Relé palivovej pumpy Elektromagnetický ventil VANOS, vstup Elektromagnetický ventil VANOS, výstup Ventil, systém kontroly individuálneho vstupu Odvzdušňovací ventil palivovej nádrže Inertný aktor Ventil sekundárneho vzduchu Relé sekundárneho vzduchu Merací prístroj hmotnosti vzduchu; Diagnostický modul úniku z palivovej nádrže Elektromagnetický ventil, uzáver chladiča N52: Elektrická pumpa chladiva Termostat, charakteristické chladenie s mapovaním Senzo vačkového hriadeľa sacích ventilov Senzo vačkového hriadeľa výfukových ventilov Elektromagnetický ventil VANOS, vstup Elektromagnetický ventil VANOS, výstup |
|
| F03 | 30 | Diesel:Digitálna elektronika riadenia dieselového motora
S85: Riadiaca jednotka DME |
| 20 | M54:Merací prístroj hmotnosti vzduchu;
Senzo kľukového hriadeľa Senzo vačkového hriadeľa I Senzo vačkového hriadeľa II Termostat charakteristického mapovania N52: Riadiaca jednotka DME Senzo stavu oleja Inertný aktor DISA 1 Inertný aktor DISA 2 Odvzdušňovací ventil palivovej nádrže Senzo kľukového hriadeľa Merací prístroj hmotnosti vzduchu; N46 TU2: Riadiaca jednotka DME Elektrický spínací ventil, motorový podporný prvok Termostat charakteristického mapovania Senzo vačkového hriadeľa sacích ventilov Senzo vačkového hriadeľa výfukových ventilov Elektromagnetický ventil VANOS, vstup Elektromagnetický ventil VANOS, výstup Vykurovanie, odvzdušnenie olejovej vane Senzo stavu oleja |
|
| F04 | 10 | Diesel:Elektromagnetický ventil, uzáver chladiča
Elektromagnetický ventil, kontrola tlaku pre preplňovanie Ventilátor E-box Škrtiaci ventil výfukových plynov Diesel; po 03.2007: Elektromagnetický ventil, uzáver chladiča Ventilátor E-box Škrtiaci ventil výfukových plynov Senzo ventilu vzduchu brzdenia, ľavý Senzo ventilu vzduchu brzdenia, pravý Senzo AUC S85: Riadiaca jednotka prúdu iónov |
| 30 | M54:Oxygenový senzor pred katalyzátorom
Lambda sonda 2 pred katalyzátorom Oxygenový senzor za katalyzátorom Oxygenový senzor 2 za katalyzátorom Manuálna sekvenčná prevodovka (SMG) N52: Manuálna sekvenčná prevodovka (SMG) Oxygenový senzor pred katalyzátorom Lambda sonda 2 pred katalyzátorom Oxygenový senzor za katalyzátorom Oxygenový senzor 2 za katalyzátorom Vykurovanie odparovača kľukového hriadeľa 1 |
|
| F05 | 30 | M54:Relé, palivové vstrekovače
S85: Ventil na akumuláciu tlaku VANOS Odvzdušňovací ventil palivovej nádrže 2 Senzo vačkového hriadeľa sacích ventilov 2 Senzo vačkového hriadeľa výfukových ventilov 2 Senzo prúdu vzduchu 2 Inertný aktor Senzo prúdu vzduchu Senzo stavu oleja Senzo vačkového hriadeľa sacích ventilov Senzo vačkového hriadeľa výfukových ventilov Ventil sekundárneho vzduchu Ventil uhlíkového filtra |
| F06 | 10 | N52; až do 03.2007:Elektromagnetický ventil, uzáver chladiča
Relé sekundárneho vzduchu Škrtiaci ventil výfukových plynov Ventilátor E-box Diagnostický modul úniku z palivovej nádrže Merací prístroj hmotnosti vzduchu sekundárny vo forme teplej fólie po 03.2007: Elektromagnetický ventil, uzáver chladiča Relé sekundárneho vzduchu Škrtiaci ventil výfukových plynov Ventilátor E-box Senzo AUC Senzo ventilu vzduchu brzdenia, ľavý Senzo ventilu vzduchu brzdenia, pravý Modul oxidu dusíka Diagnostický modul úniku z palivovej nádrže Merací prístroj hmotnosti vzduchu sekundárny vo forme teplej fólie |
| F07 | 40 | N52:Relé VVT |
| F08 | 30 | N52:Relé hydraulickej pumpy, SMG |

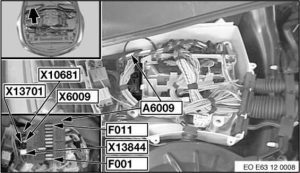

N62, TU
S85
| Číslo | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F001 | 30 | N62:Riadiaca jednotka DME
Riadiaca jednotka variabilného časovania Injektor paliva (5, 6, 7, 8) Manuálna sekvenčná prevodovka (SMG) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | S85:Aktuátor voľnobehu, skupina valcov 1
M54: Relé hydraulickej pumpy, SMG |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F002 | 20 | N62, TU:Riadiaca jednotka DME
Ventil na odvodnenie nádrže paliva Senzor vačkového hriadeľa sacích ventilov 2 Senzor vačkového hriadeľa výfukových ventilov 2 Elektromagnetický ventil VANOS 2, vstup Elektromagnetický ventil VANOS 2, výstup S85: Aktuátor voľnobehu, skupina valcov 2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F003 | 20 | N62:Zapaľovacia cievka (1, 2, 3, 4) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | S85:Elektromagnetický ventil obmedzenia, rada 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F004 | 20 | N62:Zapaľovacia cievka (5, 6, 7, 8) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | S85:Riadiaca jednotka iontového prúdu 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F005 | 30 | N62, TU:Riadiaca jednotka DME
Senzor kľukového hriadeľa Merací prístroj hmotnosti vzduchu Senzor vačkového hriadeľa sacích ventilov Senzor vačkového hriadeľa výfukových ventilov Termostat mapovaný charakteristický Elektromagnetický ventil VANOS, vstup Elektromagnetický ventil VANOS, výstup S85: Elektromagnetický ventil obmedzenia, rada 2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F006 | 20 | N62:Riadiaca jednotka DME
Injektor paliva (1, 2, 3, 4) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F007 | 20 | N62:Riadiaca jednotka DME
Manuálna sekvenčná prevodovka (SMG) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F008 | 30 | N62:Riadiaca jednotka DME
Senzor kyslíka 2 za katalyzátorom Senzor kyslíka pred katalyzátorom Senzor kyslíka 2 pred katalyzátorom Senzor kyslíka za katalyzátorom Senzor kvality oleja |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F009 | 10 | až do 03.2007:Relé palivovej pumpy
Ventil na škrtidlo výfukových plynov Elektromagnetický ventil, uzáver chladiča Ventilátor E-box Diagnostický modul úniku z nádrže paliva Relé sekundárnej vzduchovej pumpy po 03.2007: Relé palivovej pumpy Ventil na škrtidlo výfukových plynov Elektromagnetický ventil, uzáver chladiča Ventilátor E-box Diagnostický modul úniku z nádrže paliva Relé sekundárnej vzduchovej pumpy Senzor ventilu brzdového vzduchu, ľavý Senzor ventilu brzdového vzduchu, pravý Senzor AUC |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F010 | 40 | N62, TU:Riadiaca jednotka variabilného časovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | N52:Relé vykurovania odparovača motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F011 | 40 | N62, TU :Riadiaca jednotka variabilného časovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Popis |
| A70010 | Ovládač manuálnej sekvenčnej prevodovky |
| Nr | Amperi [A] | Popis |
| F1a | 10 | S85:Elektromagnetický ventil, uzáver chladiča
Ventilátor E-box Osvetlenie smerovky Páka prevodovky Uzamknutie páky prevodovky Relé úspory energie, elektronická kontrola klapky Spínač kapoty, pravý Spínač kapoty, ľavý Senzor otáčok, hlavná hriadeľ prevodovky Relé, elektrická vákuová pumpa Diagnostický modul úniku z nádrže paliva Merací prístroj hmotnosti vzduchu sekundárny vo forme tepelného filmu Relé sekundárnej vzduchovej pumpy |
Relé stierača predného skla (K11), relé čerpadla sekundárneho vzduchu (K6304a)
Relé v batožinovom priestore (E61)
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K91 | Relé stierača zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K93 | Relé, elektronická kontrola škrtacej klapky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K126 | Relé, kompresor, pneumatické odpruženie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K207 | Relé, automatické jemné zamykanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relé čerpadla elektrického vákuum (K213)
Hlavné relé DDE (K2003a)
M57 TU
M57, M57 TUTOP, M47 TU2
Relé DDE (K6300)
M54
| Číslo | Popis |
| K6327 | Relé, vstrekovače paliva |
S85
| Nr | Popis |
| K3626 | Relé úspory energie, terminál 15 |
N52
N43
Relé čerpadla, SMG (K6318)
N62
O BMW 5 E60, E61 (2003-2010)
BMW 5 E60 a E61 sú modely piatej generácie radu 5, ktoré boli vyrábané v rokoch 2003 až 2010. Tieto vozidlá sa vyznačujú elegantným dizajnom a pokročilými technológiami, ktoré poskytujú komfort a bezpečnosť. Model E60 je sedan, zatiaľ čo E61 je verzia kombi, známa aj ako Touring. Oba modely ponúkali širokú škálu motorov, od benzínových štvorvalcov až po výkonné osemvalcové motory, vrátane populárnych dieselových variantov. Vďaka svojej spoľahlivosti a výborným jazdným vlastnostiam si tieto modely získali obľubu medzi vodičmi, ktorí hľadajú kombináciu výkonu a luxusu.
Schéma poistkovej skrinky BMW 5 E60, E61
Táto stránka zobrazuje schému poistkovej skrinky pre modely BMW 5 E60 a E61, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa v týchto modeloch zvyčajne nachádza v priestore motora a v interiéri, konkrétne v oblasti palubnej dosky. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, a preto je dôležité mať prehľad o jej konfigurácii.
