BMW 3 E36 a E35/5 (1990-2000) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky BMW Série 3 (E36 a E35/5) 1990-2000, získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
BMW 3 E36 a E35/5 (1990-2000) – schéma poistkovej skrinky
Rok výroby: 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.
Poistka zapaľovača cigariet (zásuvka napájania) v BMW 3 E36 a E35/5 (1990-2000) je poistka 32 v poistkovej skrinke.
Predná rozvodná skrinka
| Poistka | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30 | Elektricky posuvná strecha (SHD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | od 9/93: Ťažné zariadenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | od 9/96: Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Riadiaca jednotka intervalov stieračov / zadných umývačov (Touring, Compact) Systém umývania svetlometov (SRA) Rádio / HiFi (9/94 až 8/95) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Terminál relé odtoku 15 (vyhrievané sedadlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Spínač nastavenia sedadla pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Relé zadného deflektora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Relé zadného deflektora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | Elektronický indikátor chodu spínač centrálneho zamykania spínač vodiča pre zamykanie dverí centrálne zamykanie (ZV) dverí vodiča pohon modul centrálneho zamykania (ZVM) centrálne zamykanie (ZV) dverí pasažiera spínač zamykania dverí pasažiera riadiaca jednotka, diaľkové ovládanie zamknutie zadného krytu relé imobilizér centrálneho zadného krytu (Touring) Mikrospínač zadného krytu (mechanická mäkká strecha s možnosťou výmeny strechy) Zamknutie modul otvárateľného mäkkého krytu Modul riadenie proti krádeži (Alpine) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Relé modul klaksónu Riadenie proti krádeži (Alpine) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Rádio Zosilňovač HiFi Subwoofer CD menič (do 8/93) Terminál relé odtoku R (do 8/92) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Systém proti zablokovaniu (ABS) Automatická kontrola stability (ASC) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | bez CCM: Ľavý stretávací svetlomet s CCM: Ovláda modul riadenia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | bez CCM: Pravý stretávací svetlomet s CCM: Ovláda modul riadenia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 5 | Relé komfortu (model s dvoma dverami) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Modul okna na strane vodiča (do 8/93) Modul okna na strane pasažiera (do 8/93) Riadiaca jednotka ZKE (ZKE IV; od 9/93) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Ľavé hmlové svetlo Pravé hmlové svetlo Sada smeroviek |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | Ľavé hmlové svetlo Pravé hmlové svetlo Sada smeroviek |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 5 | Relé kompresora klimatizácie Pomocné relé stupňa 1 ventilátora (relé normálnej rýchlosti) Pomocné relé stupňa 2 ventilátora (relé vysokej rýchlosti) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | bez CCM: spínač hmlových svetiel (spínač zadných hmlových svetiel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | s CCM: spínač hmlových svetiel (spínač zadných hmlových svetiel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | do 8/92: Poistková skrinka kúrenia / vetrania na státie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | od 8/93: Modul relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 30 | do 8/92: Spínač ventilátora od 9/92: bez vetrania na státie: Relé vykurovacieho ventilátora s vetraním na státie: Relé vykurovacieho ventilátora Relé nezávislého vetrania |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 5 | Systém proti zablokovaniu (ABS) Automatická kontrola stability (ASC) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 5 | Spínač svetlometov Dióda kódovania svetlometov pre denné svietenie |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 5 | Kombinovaný spínač (smerovka / spínač stretávacích svetlometov) Sada smeroviek Tepelný spínač (LA, Japonsko) Riadiaca jednotka ABS Relé zadného deflektora Multifunkčný hodinový displej / palubný počítač Terminál relé odtoku 15 s IHKA: automatická klimatizácia s kontrolou vykurovania: ventily vody regulátor teploty |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10 | Tepelný spínač, vyhrievané trysky Senzor prevrhnutia Kontrolér zrkadlo Kontrolér asistencia pri parkovaní |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 5 | Spínač svetlometov Modul relé denných svetlometov (od 9/97) Relé diaľkových svetlometov (9/94 až 8/97) Relé stretávacích svetlometov (9/92 až 8/94) Relé ľavého parkovacieho svetlometu (9/93 až 8/94 ) Relé pravého parkovacieho svetlometu / osvetlenia evidenčného čísla (9/93 až 8/94) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | do 8/92: Spínač programu Pripojenie pomocné (USA) Spínač rozsahu automatickej prevodovky Diagnostické pripojenie Spínač svetiel cúvania (bez EGS) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | od 9/92: Spínač rozsahu automatickej prevodovky Spínač programu Vykurovanie paliva (nafta) Relé deaktivujúce alternátor (nafta) Diagnostické pripojenie Spínač hladiny oleja, tepelné senzor kyslíka a relé čerpadla vzduchu Spínač svetla cúvania Riadiaca jednotka SMG Relé čerpadla hydraulikaHydraulický modul Relé štartovania deaktivujúce Vykurovač klapky |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 5 | Sada smeroviek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 5 | s EGS: spínač rozsahu automatickej prevodovky s SMG: riadiaca jednotka SMG Elektronický indikátor prevodov Indikátor prevodov, stredová konzola |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 7,5 | Ľavý diaľkový svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 7,5 | Pravý diaľkový svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 5 | Sada smeroviek Palubný displej / multifunkčné hodiny Palubný počítač Analógové hodiny Modul signalizátor Riadiaca jednotka elektronického imobilizéra (EWS II; od 9/94) Dióda proti krádeži (DWA) So IHKA: ventily vody Automatická klimatizácia So IHKR: Ovládací panel IHKR Integrovaný riadiaci modul klimatizácie |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 30 | Predný zapaľovač cigariet Relé čítacej lampy |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 10 | Spínač zapaľovania (stav k 9/93) Nabíjacia zásuvka Spínač svetla CD menič (stav k 9/93) Mobilný telefón Relé vykurovania zámku dverí Osvetlenie batožinového priestoru Osvetlenie vnútra zadného priestoru, stredné (Touring) Skupina osvetlenia pravého batožinového priestoru (kompaktné) Osvetlenie vnútra, zadné pravé (s čítacou lampou) Osvetlenie vnútra, zadné ľavé (s lampou na čítanie) Vnútro / na čítanie, predné (s ZKE) Kontrolér ZKE (od 9/93) Ľavý predný svetlomet pre nohy (pravý predný svetlomet parkovacie ) Relé ľavého parkovacieho svetlometu Modul bočného okna vodiča (do 8/93) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 15 | Relé výstražných svetiel Senzor varovania pred kolíziou (s senzorom varovania pred kolíziou) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 25 | s ZVM: modul centrálneho zamykania (ZVM) s kontrolórom ZKE: ZKE |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 30 | Modul čistenia / umývania (Low II) / Modul čistenia / umývania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 10 | Spínač svetlomety Svetlomet na parkovanie vpravo / relé osvetlenia evidenčného čísla |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 30 | Systém proti zablokovaniu (ABS) Automatická kontrola stability (ASC) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 7,5 | Relé kompresora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 30 | Spínač nastavenia sedadla šoféra Spínač bedrového opierky šoféra |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 30 | Auxiliárne relé stupňa 1 ventilátora (nízky; len na naftu) Auxiliárne relé stupňa 2 ventilátora (vysoký) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 7,5 | Elektronická kontrola sedadla Senzor bočnej kolízie šoféra Senzor bočnej kolízie cestujúceho Senzor prevrátenia Diagnostický modul airbagu Spínač bezpečnostného pásu šoféra |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 5 | Vnútorné osvetlenie, zadné vpravo Vnútorné osvetlenie, zadné vľavo Horný spínač HiFi Modul centrálneho zamykania (ZVM) Kontrolór ZKE Relé priestorového zvuku Osvetlenie zrkadla na líčenie cestujúceho Osvetlenie zrkadla na líčenie šoféra Lampa vnútorná / na čítanie, predná Modul mäkkého strechy kabrioletu Kontrolór, diaľkové ovládanie Mobilný telefón Relé čítacích svetiel Modul kontroly proti krádeži (Alpine) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 15 | Modul stieračov / umývačiek (Low II) Modul čistenia / umývačiek Jednotka zadnej kontroly rozsahu stieračov / umývačiek (Touring, Compact) Spínač stieračov čelného skla (Touring, Compact) Rádio Osvetlenie / spínač v odkladacej schránke rádia Modul dvojitého relé (do 8/95) Terminál relé odvodu R (do 8/92) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 7,5 | Kontroluje modul kontroly Modul vysielač-prijímač (EWS II; od 9/95) Spínač deaktivácie štartovania (od 9/96) Palubný počítač / Multifunkčné hodiny / Palubný displej Relé stieračov (do 8/95) Relé motora stieračov (do 8/95) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 15 | Spínač spojky Sada smeroviek Spínač brzdových svetiel Modul tempomatu Spínač tempomatu Pripojenie dátového pripojenia (stav k 9/95) Palubný počítač (BC-low) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé palivovej pumpy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé senzora kyslíka a pumpy vzduchu (M3) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé sekundárnej pumpy vzduchu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé modulu kontroly motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé deaktivácie alternátora (nafta) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé modulu kontroly motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé palivovej pumpy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé senzora kyslíka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EKP a aktivuje relé detektora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé motora stieračov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé modulu kontroly motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé sekundárnej pumpy vzduchu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé palivovej pumpy (nafta) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Relé hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Relé diaľkových svetiel (do 8/93) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé stretávacích svetiel (stav k 9/93) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Relé stretávacích svetiel (do 8/93) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé diaľkových svetiel (stav k 9/93) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé sekundárnej pumpy vzduchu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Relé núdzových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Relé ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Relé zadného deflektora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Relé ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Relé motora pumpy ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé motora pumpy ABS, časované | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Auxiliárne relé stupňa 2 ventilátora (vysoká rýchlosť) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | Relé kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R15 | Auxiliárne relé stupňa 1 ventilátora (nízka rýchlosť) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

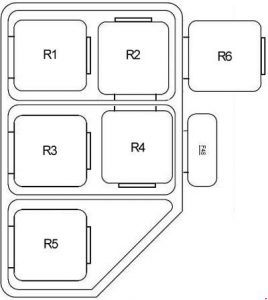

Podpora relé pod ľavou stranou prístrojovej dosky
| Poistka | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 40 | Relé pomocného stupňa 2 ventilátora (vysoká rýchlosť) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 5 | Ventil plynového klapky uhlík |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé nezávislej ventilácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Dvojité relé (do 8/95) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Senzor varovania pred kolíziou | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Modul čistenia svetlometov / hmlových svetiel (SRA) (do 8/95) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé diaľkových svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prepínač svetlometov pre denné svietenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Relé pohodlia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé pohodlia otváracej strechy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Terminál relé výfuku R (do 8/92) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Barra prepojenia pod ľavou stranou prístrojovej dosky
| Poistka | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 158 | Relé klaksónu (Alpine) Palubný počítač Modul riadenia proti krádeži (Alpine) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Terminál relé vybitia 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé klaksónu (kompaktné) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé zadných svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé stieračov (do 8/95) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé motora stieračov (do 8/95) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé pántov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé štartovania (do 8/94) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé deaktivácie štartovania (9/93 až 9/94) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Prepojovacia tyč pod pravou stranou palubnej dosky
| Číslo | Popis |
| R1 | Svetlomet parkovania vpravo / relé osvetlenia evidenčného čísla |
| R2 | Relé svetlometov parkovania vľavo |
| Termický spínač (LA, Japonsko) | |
| R3 | Relé vyhrievania zámku dverí |
| R4 | Relé ventilátora zadného okna UPOZORNENIE: Priradenie terminálov a káblových zväzkov pre každý konektor sa môže líšiť v závislosti od úrovne vybavenia vozidla, modelu a trhu. |
O BMW 3 E36 a E35/5 (1990-2000)
BMW 3 E36 a E35/5 sú modely, ktoré sa vyrábali v rokoch 1990 až 2000 a patria do tretej generácie radu 3. Tieto vozidlá sú známe svojím športovým charakterom a vynikajúcimi jazdnými vlastnosťami. E36 bola dostupná v rôznych karosárskych verziách vrátane sedanu, kupé, kabrioletu a kombi, zatiaľ čo E35/5 bola kompaktnou verziou známa ako Compact. Motorové možnosti zahŕňali širokú škálu benzínových a naftových motorov, od štvorvalcov po šesťvalce, čo poskytovalo vodičom rôzne úrovne výkonu a spotreby paliva. Tieto modely sú obľúbené pre svoju spoľahlivosť a stále sú vyhľadávané medzi automobilovými nadšencami.
Schéma poistkovej skrinky BMW 3 E36 a E35/5
Táto stránka zobrazuje schému poistkovej skrinky pre modely BMW 3 E36 a E35/5, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza v motorovom priestore a v interiéri vozidla, často pod palubnou doskou alebo v blízkosti vodičových dverí. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať presnú a aktuálnu schému poistkovej skrinky.
