Abarth 500 (2008-2016) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Abarth 500 2008-2016, získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Abarth 500 (od 2008) – špecifikácie žiaroviek
Rok výroby: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

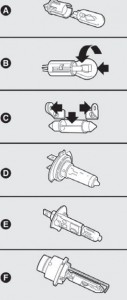

Typy žiaroviek
A – Žiarovka zo skla: prichytí sa. Potiahni, aby si ju vytiahol
B – Bajonetové žiarovky: na odstránenie tohto typu žiarovky z objímky stlač a otoč proti smeru hodinových ručičiek
C – Valcové žiarovky: uvoľni ich z kontaktov, aby si ich vytiahol
D – Halogénové žiarovky: uvoľni upevňovací svorník z príslušného zásuvky, aby si vytiahol lampu
E – Halogénové žiarovky: uvoľni upevňovací svorník z príslušného zásuvky, aby si vytiahol lampu
| Žiarovka | Typ | Výkon | Tvar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomety s tlmenými svetlami | H1 | 55W | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomety s diaľkovými svetlami | H7 | 55W | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predná žiarovka / denná svetlosť | W21 / 5W | 5 / 21W | A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné smerovky | WY21W | 21W | B | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bočné smerovky | W5W | 5W | A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zadné smerovky | PY21W | 21 | B | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bočná zadná žiarovka | R10W | 10W | B | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Brzdy | P21W | 21W | B | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Reverzné svetlo | P21W | 21W | B | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zadné hmlové svetlá | P21W | 21W | B | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vnútorné osvetlenie | C5W | 5W | C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Osvetlenie batožinového priestoru | W5W | 5W | A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Osvetlenie evidenčného čísla | C5W | 5W | C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hmlové svetlá | H1 | 55W | E | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prídavná stop žiarovka (3. stop) | W5W | 5W | A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Abarth 500 (2008-2016) – schéma poistky
Abarth 500 je auto segmentu A (takzvané hot hatch), a to je spôsobené jeho rozmermi. Je to samozrejme športová verzia Fiat 500. Je to druhé vozidlo vyrobené po opätovnej aktivácii značky. Abarth 500 sa vyrába od roku 2008. Zaujímavý fakt je, že auto sa vyrába v závode Fiat v Tychy. Abarth 500 je k dispozícii v rôznych verziách.
Rok výroby: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Poistka zapaľovača cigariet (zásuvka napájania) v Abarth 500 (2008-2016) je poistka F85 (relé T51) v poistkovej skrinke v motorovom priestore.

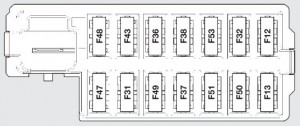

Poistková skrinka v prístrojovej doske
| Popis | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie svetla s tlmeným svetlom vpravo | F12 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie svetla s tlmeným svetlom vľavo a
kontrolér smeru svetlometov |
F13 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spínač skupiny ovládania ventilu
obchádzania motorového priestoru |
F31 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Žiarovky predných a zadných svetiel;
Osvetlenie batožinového priestoru a dverí. |
F32 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Diagnostický port;
Rádio auta; Klimatizácia; EOBD. |
F36 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spínač brzdových svetiel;
Modul prístrojovej dosky. |
F37 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Centrálne zamykanie dverí | F38 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo predného a zadného stierača | F43 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické okno na strane vodiča | F47 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické okno na strane pasažiera | F48 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spínače podsvietenia, elektrické zrkadlá | F49 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modul airbagu | F50 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spínač rádia auta;
Konvergencia; Klimatizácia; Brzdové svetlá; Spojka. |
F51 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modul prístrojovej dosky | F53 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

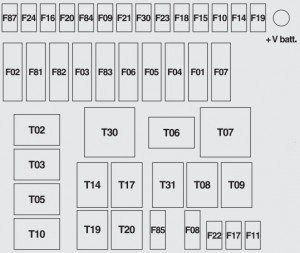

Poistková skrinka v motorovom priestore
| Popis | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor systému klimatizácie | F08 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rezerva | F09 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Signálne akustické zariadenia | F10 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modul riadenia motora
(sekundárne zaťaženia). |
F11 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hlavné svetlomety | F14 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor otváracej strechy | F15 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 Riadiaca jednotka motora,
Bobina relé T20 |
F 16 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Jednotka riadenia motora | F17 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rezerva | F18 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka motora,
bobina relé T09 |
F18 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kompresor klimatizácie | F19 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zadné vyhrievané sklo;
Odmrazovanie zrkadiel. |
F20 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo paliva | F21 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zapaľovacia cievka | F22 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka motora | F22 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Brzdový systém
(riadiaca jednotka, ventily) |
F23 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 Brzdový systém,
elektrické ovládanie, sklonový senzor. |
F24 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hmlové svetlá | F30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rezerva | F84 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predná zásuvka
Zapaľovač cigariet. |
F85 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 pre cúvacie svetlá,
cievky relé T02, T05, T14 a T19 |
F87 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Popis | Relé | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomety | T02 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hlasové signály | T03 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kompresor klimatizácie | T05 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor chladenia motora pri nízkych otáčkach;
Ventilátor chladenia motora pri nízkych otáčkach. |
T06 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor chladenia motora pri vysokých otáčkach | T07 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor klimatizačného systému | T08 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modul riadenia motora
(hlavné relé). |
T09 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rezerva | T10 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hmlové svetlá | T14 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo paliva | T17 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odparovanie | T19 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rezerva | T20 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rezerva | T30 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predný zásuvka;
Zapaľovač cigariet. |
T51 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Abarth 500 (2008-2016)
Abarth 500, vyrábaný v rokoch 2008 až 2016, je športová verzia populárneho modelu Fiat 500. Tento kompaktný automobil je známy svojím dynamickým dizajnom a výkonnými motormi, ktoré ponúkajú skvelý zážitok z jazdy. Abarth 500 bol vybavený rôznymi motorizáciami, vrátane 1.4-litrového turbo benzínového motora, ktorý poskytuje vysoký výkon a agilitu. Vďaka športovému podvozku a precízne naladenému riadeniu je tento model ideálny pre tých, ktorí hľadajú zábavu za volantom. Interiér vozidla je vybavený športovými sedadlami a modernými technológiami, ktoré zvyšujú komfort a bezpečnosť počas jazdy.
Schéma poistkovej skrinky Abarth 500
Táto stránka zobrazuje schému poistkovej skrinky pre model Abarth 500, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. V Abarth 500 sa poistková skrinka nachádza typicky pod palubnou doskou na strane vodiča a v motorovom priestore. Naše diagramy jasne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Schéma poistkovej skrinky vám pomôže identifikovať správne poistky a zabezpečiť, že vaše vozidlo bude fungovať bez problémov.
