Abarth Punto Evo (2010-2012) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Abarth Punto Evo 2010-2012, získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Abarth Punto Evo (2010-2012) – schéma poistky
Rok výroby: 2010, 2011, 2012.
Poistka zapaľovača cigariet (zásuvka napájania) v Abarth Punto Evo (2010-2012) je poistka 86 v rozvádzači poistiek v motorovom priestore.
Poloha poistky
Poistky sú zoskupené do troch kontrolných jednotiek: na prístrojovej doske, v motorovom priestore a na ľavej strane batožinového priestoru.
Rozvádzač poistiek na prístrojovej doske
| Popis | Číslo | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet s tlmeným svetlom vpravo | 1 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ovládanie svetlometov;
Regulátor orientácie svetlometov. |
8 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie INT/A pre cievky spínačov v
schéme poistiek motora a cievky spínačov relé na riadiacej jednotke počítača karosérie. |
13 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vnútorné osvetlenie;
Osvetlenie batožinového priestoru; Osvetlenie priestoru pre cestujúcich. |
2 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie a batéria pre diagnostiku EOBD;
Automatická klimatizácia; Alarm; Rádio; Riadiaca jednotka Blue & Me™. |
5 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie INT pre prístrojovú dosku;
Spínač pedála brzdy (kontakt NO); Tretie brzdové svetlo. |
11 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motory zámkov dverí;
Motory aktivácie zámku mŕtveho; Motory odomykania batožinového priestoru. |
4 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo predného a zadného stierača | 6 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor predného okna vodiča | 14 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor elektrického zdviháka predného okna
na strane pasažiera |
7 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie INT pre kontrolné svetlá na prístrojovej doske;
Riadiaca jednotka tlaku pneumatík TMPS; Elektrický pohyb bočných zrkadiel; Riadiaca jednotka otváracieho strešného okna; Zásuvka systému infotainment my-port; Elektrochromatické spätné zrkadlo. |
12 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prístrojová doska | 3 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie INT pre spínač pedála brzdy
(kontakt normálne otvorený), spínač pedála spojky, skupina vykurovania kabíny, riadiaca jednotka Blue & Me™, kabeláž audio systému, riadiaca jednotka regulátora napätia, svetlo cúvania na nárazníku, senzor asistencie pri brzdení, cievky spínača relé v schéme poistiek v motorovom priestore |
10 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

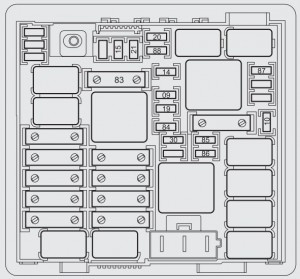

Schéma poistiek v motorovom priestore
| Popis | Číslo | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio Hi-Fi systém s ovládacou jednotkou a
subwooferom. |
09 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klakson | 10 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ľavý diaľkový svetlomet;
Pravý diaľkový svetlomet. |
14 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kompresor klimatizácie | 19 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievané zadné sklo | 20 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Palivové čerpadlo v nádrži | 21 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ľavé hmlové svetlo;
Pravé hmlové svetlo. |
30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zásuvka (pripravená na použitie) | 85 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zásuvka v priestore pre cestujúcich;
Zapaľovač cigariet. |
86 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Senzor stavu nabitia batérie | 87 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odvlhčovač zrkadla na strane vodiča;
Odvlhčovač zrkadla na strane cestujúceho. |
88 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek batožinového priestoru
| Popis | Číslo | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Systém otvárania strešného okna | 17 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka správy
systému alarmu. |
14 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 01 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 03 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 04 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 15 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 16 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 08 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 07 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zásuvka na štartovanie | 05 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické okná (motor, ovládač)
v ľavých dverách. |
11 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka TPMS
(systém monitorovania tlaku v pneumatikách) |
13 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 09 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 06 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 02 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Abarth Punto Evo (2010-2012)
Abarth Punto Evo, vyrábaný v rokoch 2010 až 2012, je športová verzia populárneho modelu Fiat Punto. Tento automobil je známy svojím dynamickým dizajnom a výkonnými motormi, ktoré ponúkajú skvelý zážitok z jazdy. Pod kapotou sa nachádza 1.4-litrový T-Jet motor, ktorý je vybavený turbodúchadlom a poskytuje výkon až 165 koní. Vďaka športovému podvozku a precíznemu riadeniu je Abarth Punto Evo ideálny pre tých, ktorí hľadajú kombináciu štýlu a výkonu v kompaktnom balení.
Schéma poistkovej skrinky Abarth Punto Evo
Táto stránka zobrazuje schému poistkovej skrinky pre model Abarth Punto Evo, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa zvyčajne nachádza v priestore pod kapotou a v interiéri vozidla, konkrétne pod palubnou doskou. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Vždy používajte náhradné poistky s rovnakou ampérovou hodnotou, aby ste predišli poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a spoľahlivosť vášho vozidla.
