Abarth Punto 2012 (2012-2014) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Abarth Punto 2012 2012-2014, získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Abarth Punto 2012 (2012-2014) – schéma poistky
Rok výroby: 2012, 2013, 2014.
Poistka zapaľovača cigariet (zásuvka napájania) v Abarth Punto 2012 (2012-2014) je poistka 86 v rozvádzači poistiek v motorovom priestore.
Poloha poistky
Poistky sú zoskupené do troch kontrolných jednotiek: na prístrojovej doske, v motorovom priestore a na ľavej strane batožinového priestoru.

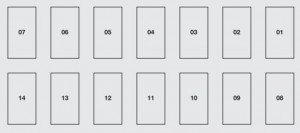

Rozvádzač poistiek na prístrojovej doske
| Popis | Číslo | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné stretávacie svetlá pravé | 1 * | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné stretávacie svetlo ľavé;
Nastavovač orientácie svetiel. |
8 * | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie INT/A cievky spínačov
v poistkovej skrinke motora a cievky spínačov relé na riadiacej jednotke počítača karosérie. |
13 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vnútorné osvetlenie;
Osvetlenie batožinového priestoru; Osvetlenie priestoru pre cestujúcich. |
2 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie a batéria pre diagnostiku EOBD;
Automatická klimatizácia; Alarm; Rádio; Riadiaca jednotka Blue & Me™. |
5 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie INT pre prístrojovú dosku;
Spínač pedálu brzdy (kontakt NO); Tretie brzdové svetlo. |
11 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motory zamykania dverí;
Motory na aktiváciu zámku; Motory na odomykanie batožinového priestoru. |
4 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo ostrekovača | 6 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor predného okna vodiča | 14 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor elektrického zdviháka predného okna
na strane pasažiera. |
7 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie INT pre kontrolky na prístrojovej doske;
Riadiaca jednotka tlaku pneumatík TMPS; Elektrický pohyb bočných zrkadiel; Riadiaca jednotka otváracieho strešného okna; Vývod systému infotainment my-port; Elektrochromatické spätné zrkadlo. |
12 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prístrojová doska | 3 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie INT pre spínač pedálu brzdy (kontakt NC)
spínač pedálu spojky, skupina vykurovania kabíny, riadiaca jednotka Blue&Me™, kabeláž audio systému, riadiaca jednotka regulátora napätia, svetlo cúvania na nárazníku, senzor asistencie pri brzdení, cievky spínača relé na poistkovej skrinke v motorovom priestore. |
10 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

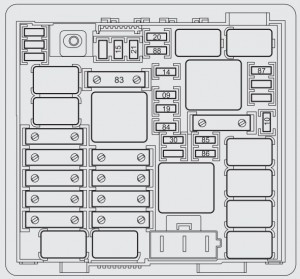

Schéma poistiek v motorovom priestore
| Popis | Číslo | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio systém Hi-Fi s
riadiacou jednotkou a subwooferom. |
09 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klakson | 10 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ľavý diaľkový svetlomet;
Pravý diaľkový svetlomet, |
14 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kompresor klimatizácie | 19 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievané zadné sklo | 20 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo paliva v nádrži | 21 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ľavé hmlové svetlo;
Pravé hmlové svetlo. |
30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zásuvka (pripravená na použitie) | 85 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zásuvka v priestore pre cestujúcich;
Zapaľovač cigariet. |
86 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Senzor stavu nabitia batérie | 87 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odmlžovanie zrkadla na strane vodiča;
Odmlžovanie zrkadla na strane cestujúceho. |
88 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

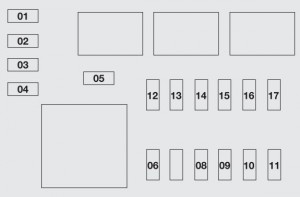

Schéma poistiek batožinového priestoru
| Popis | Číslo | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Systém otvárania strešného okna | 17 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka správy
systému alarmu. |
14 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 01 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 03 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 04 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 15 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 16 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 08 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 07 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zásuvka na štartovanie | 05 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka TPMS
(systém monitorovania tlaku v pneumatikách) |
13 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 09 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 06 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 02 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Abarth Punto 2012 (2012-2014)
Abarth Punto 2012 je športová verzia populárneho modelu Fiat Punto, ktorá bola vyrábaná v rokoch 2012 až 2014. Tento automobil je známy svojím dynamickým dizajnom a výkonným motorom, čo ho robí atraktívnym pre milovníkov športových áut. Abarth Punto je vybavený 1.4-litrovým preplňovaným motorom T-Jet, ktorý poskytuje vynikajúci výkon a agilitu na cestách. Okrem toho ponúka športové odpruženie, vylepšené brzdy a agresívne dizajnové prvky, ktoré podčiarkujú jeho športový charakter. Interiér je navrhnutý s dôrazom na komfort a moderné technológie, čo zaručuje príjemný zážitok z jazdy.
Schéma poistkovej skrinky Abarth Punto 2012
Táto stránka zobrazuje schému poistkovej skrinky pre model Abarth Punto 2012. V tomto aute sa poistková skrinka zvyčajne nachádza na dvoch miestach: pod kapotou v motorovom priestore a v interiéri vozidla, zvyčajne na strane vodiča pod prístrojovou doskou. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a správne fungovanie vozidla, preto je dôležité venovať jej pozornosť pri údržbe auta.
