BMW 7 E32 (1987-1994) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky BMW Série 7 (E32) 1987–1994, získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).

BMW 7 E32 – schéma poistkovej skrinky

Motorový priestor

Hlavná poistková skrinka

Nachádza sa na ľavej strane.

Popis

1. 15 A spínač svetiel stop.
Vinutie cievky relé stierača.
Pripojenie zariadení.
Palubný počítač.
2. 7,5 A Cievka relé pre zapnutie stretávacích svetiel.
Cievka relé pre zapnutie diaľkových svetiel.
Kontrolka zapnutia diaľkových svetiel.
3. 10 A Cievka relé pre zapnutie hmlových svetiel.
Zadné hmlové svetlá.
Relé upozornenia na diaľkové svetlá.
Spínač smeroviek.
4. 7,5 Ľavé zadné svetlá.
5. 10 A Pravé zadné svetlá.
Kontrolka alarmu.
Osvetlenie evidenčného čísla.
Spínač osvetlenia prístrojov.
Kontrolky.
Osvetlenie prístrojov.
6. 15 A Relé-spínač smeroviek.
Senzor nárazu a alarm zariadenia proti krádeži.
7. 15 A Hmlové svetlá.
Kontrolka zapnutia hmlových svetiel.
8. 7,5 A Zadné hmlové svetlá.
9. 15 A Klaksón.
Čerpadlo cirkulácie vykurovania.
10. 7,5 Ľavé stretávacie svetlá.
11. 7,5 A Pravé stretávacie svetlá.
12. 15 A Spínač svetiel cúvania.
Spínač na nastavenie polohy bočných zrkadiel.
Kúrenie pre trysky stierača čelného skla.
Stierač čelného skla.
13. 7,5 A Ľavé diaľkové svetlá.
14. 7,5 A Pravé diaľkové svetlá.
15. 7,5 Rezervované.
16. 30 A Spínač vyhrievania sedadla.
Spínač na nastavenie bedrovej opierky.
17. 7,5 A Kontrolér digitálneho riadenia motora Motronic.
Spínač páky automatickej prevodovky.
Spínač svetiel stop.
Pripojenie zariadení.
Cievka relé pre zasúvanie opierok hlavy vzadu.
Zariadenie proti krádeži.
Palubný počítač.
Diaľkové ovládanie pre centrálne zamykanie dverí.
18. Spínač ovládania rolet 15 A.
Zadné kryty pre vnútorné osvetlenie.
Rádiový prijímač (“+” po zapnutí).
Telefón (“+” po zapnutí).
19. 30 A Spínač ventilátora vykurovania.
20. 10 A Prístrojový panel.
Hodiny.
Palubný počítač.
21. 10 A Osvetlenie batožinového priestoru.
Predné a zadné čítacie svetlá.
22. 30 A Stierač svetlometov.
23. 15 A Elektrické čerpadlo paliva.
24. 10 A Hlavná elektronická riadiaca jednotka elektrických zariadení.
25. 30 A Elektrický ventilátor.
26. 30 A Zapaľovač cigariet.
27. 7,5 A Riadiaca jednotka vykurovania.
Elektromagnetické ventily vykurovania.
28. 15 A Cievka relé pre vyhrievanie zadného okna.
Ventilátor skrinky elektronických riadiacich jednotiek v motorovom priestore.
Elektronická riadiaca jednotka asistencie pri jazde.
29. 7,5 A Cievka relé pre zapnutie elektrického ventilátora.
Relé vinutie pre zapnutie čerpadla cirkulácie vykurovania.

Priradenie relé

• K1 – relé pre zapnutie dodatočného chladiaceho ventilátora
• K2 – relé klaksónu
• K3 – relé diaľkových svetiel
• K4 – relé stretávacích svetiel
• K5 – relé vyhrievania zrkadiel
• K6 – relé dodatočného chladiaceho ventilátora
• K7 – relé vyhrievania zadného okna
• K8 – relé hmlových svetiel
• K9 – Zadné relé hmlových svetiel
• K10 – Relé pre zapnutie osvetlenia palubnej dosky, stieračov a striekacích zariadení
• K16 – relé alarmu
• N17 – relé spínača zariadenia na ovládanie.
• K51 – relé telefónneho signálu.

Dodatočná skrinka

Nachádza sa na pravej strane

Popis

1. Počítač Motronic alebo DME;
2. Jednotka tempomatu;
3. Relé čerpadla paliva (oranžové) a DME (biele);
4. Počítač ABS.

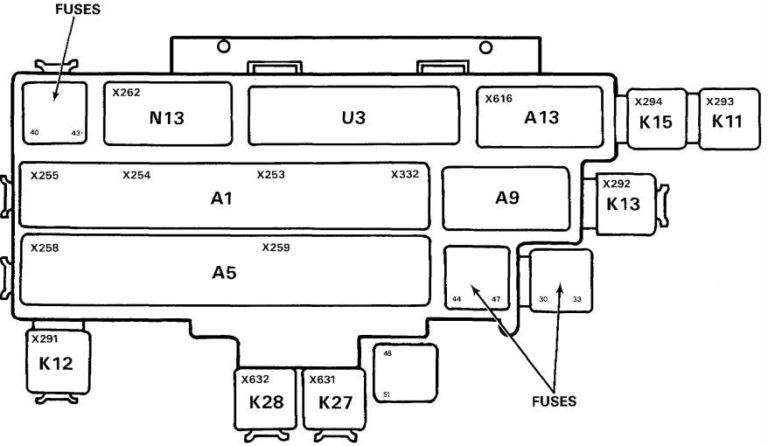

Priestor pre cestujúcich

Poistková skrinka sa nachádza pod zadným sedadlom.

Šípky naznačujú možné polohy poistiek.

Popis

30. 7.5A Hlavná elektronická riadiaca jednotka elektrických zariadení.
Blok relé.
Spínač blokovania predných ľavých dverí (blokovanie).
Kúrenie pre zámky dverí.
31 7.5A Spínač blokovania predných pravých dverí (blokovanie).
Diaľkové ovládanie pre blokovanie zámkov dverí.
Spínač kapoty zariadenia proti krádeži.
Spínač sedadla zariadenia proti krádeži.
Spínač batérie zariadenia proti krádeži.
32 7.5A Riadiaca jednotka rolet.
33 7.5A Rezervované.
34 30A Rezervované.
35 30A Rezervované.
36 30A Rezervované.
37 Rezervované.
38 Rezerva.
39 Rezervované.
40 10A Elektrický motor na nastavenie opierok hlavy vzadu.
41 30A Rádiový prijímač (“+” vždy aktívny).
42 30A Elektrický motor na nastavenie polohy predného ľavého sedadla.
43 30A Elektrický motor na nastavenie polohy predného pravého sedadla.
44 30A Stierač čelného skla.
45 Rezerva.
46 30A Vyhrievaná súčasť zadného okna.
47 30A Hlavná elektronická riadiaca jednotka pre elektrické zariadenia.
48 Rezerva.
49 Rezervované.
50 30A Zariadenie na pripojenie prívesu.
51 25A Rezervované.
52 10A Rezervované.
53 10A Telefón (“+” vždy aktívny).
54 15A Rezervované.

Prvky relé sa môžu líšiť aj v závislosti od výbavy vozidla:

• A1 – hlavný modul;
• A5 – relé hlavného modulu;
• K11 – relé stierača;
• K13 – relé hmlových svetiel;
• K15 – relé ochrany elektrickej siete;
• K27 – relé vyhrievania ľavého sedadla;
• K28 – relé vyhrievania pravého sedadla;
• N13 – modul riadenia infračerveného vyhľadávania.

O BMW 7 E32 (1987-1994)

BMW 7 E32, vyrábaný v rokoch 1987 až 1994, je luxusný sedan, ktorý predstavuje druhú generáciu radu 7 od nemeckého výrobcu BMW. Tento model bol známy svojím elegantným dizajnom, vysokou úrovňou komfortu a pokročilými technológiami pre svoju dobu. BMW 7 E32 ponúkalo rôzne možnosti motorov, vrátane šesťvalcových a osemvalcových motorov, ktoré poskytovali výkony od 188 do 300 koní. Model bol tiež vybavený inovatívnymi prvkami ako dvojzónová klimatizácia, elektricky nastaviteľné sedadlá a pokročilý audio systém, čo z neho robilo obľúbenú voľbu medzi milovníkmi luxusných automobilov.

Schéma poistkovej skrinky BMW 7 E32

Táto stránka zobrazuje schému poistkovej skrinky pre BMW 7 E32, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sa poistková skrinka nachádza typicky v motorovom priestore a pod palubnou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie bezpečnosti a spoľahlivosti vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
