Fiat Bravo (2007-2014) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Fiat Bravo (2007-2014), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Fiat Bravo (2007-2014) – schéma poistky
Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Poistka zapaľovača cigariet (zásuvka napájania) vo Fiat Bravo (2008-2014) je poistka F44 v paneli poistiek na prístrojovej doske.

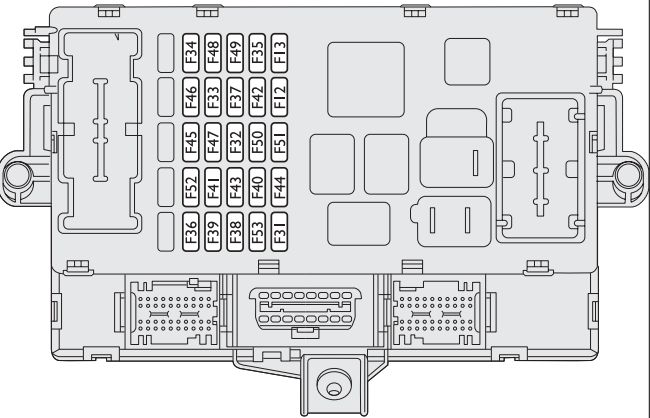

Panel poistiek na prístrojovej doske
| Popis | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Systém korekcie orientácie svetlometov(verzie so svetlometmi na plyn) | F13 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Systém korekcie orientácie svetlometov(verzie so halogénovými svetlometmi) | F13 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bobiny diaľkového spínača na poistkách
v motorovom priestore (CVM), riadiaca jednotka palubného počítača (NBC). |
F31 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Subwoofer audio systému Hi-Fi | F32 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické okno zadné ľavé | F33 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zadné pravé okno | F34 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrola pedálu brzdy (kontakt normálne otvorený NC);Senzor prítomnosti vody v nafte;
Prúdomer. |
F35 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka systému otvárania dverí(CGP)
(otvorenie, zatvorenie dverí, bezpečnostný zámok, otvorenie zadného veka). |
F36 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrola pedálu brzdy(kontakt normálne zatvorený NA);
prístrojová doska (NQS); Kontroléry výbojkových svetlometov na predných svetlometoch. |
F37 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio systém;Počiatočné nastavenia audio systému;
Connect Nav +; Systém Blu & Me; Siréna alarmu (CSA); Systém upozornenia na lampu stropu; Systém vnútorného chladenia; Riadiaca jednotka monitorovania tlaku v pneumatikách (CPP); Diagnostický konektor; Osvetlenie zadnej časti stropu. |
F39 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievané zadné sklo | F40 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické odmrazovače bočných zrkadiel;Odmrazovače na predných tryskoch. | F41 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Jednotka riadenia brzdového systému (NFR);Senzor náklonu (YRS). | F42 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stierka predného stierača;Striekacia tryska predného stierača;
Obojsmerné motorové čerpadlo vzadu na páke stĺpika riadenia. |
F43 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zásuvka;Zapaľovač cigariet. | F44 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrický motor otváracej strechy | F46 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné sklo (ľavá strana) | F47 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné sklo (pravá strana) | F48 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel núdzového ovládania (osvetlenie);Panel ovládania pravého a
ľavého stredného ramena (osvetlenie, spínač ASR); Ovládacie prvky na volante (osvetlenie); Panel ovládania predného osvetlenia stropu (osvetlenie); Jednotka riadenia systému alarmu ochrany objemu (deaktivácia); Napájanie otváracej strechy (jednotka riadenia, ovládanie osvetlenia); Senzor dažďa; Senzor denného svetla v zrkadle; Ovládacie prvky na aktiváciu vyhrievania predných sedadiel. |
F49 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Jednotka riadenia airbagu (NAB) | F50 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Systém vnútorného chladenia;Počiatočné nastavenia audio systému;
Connect Nav +; Ovládač systému Blu & Me; Ovládač parkovacieho senzora (NSP); Senzor kvality vzduchu (AQS); Automatická klimatizácia; Elektrické bočné zrkadlá (pohyb, sklopné); Monitorovanie tlaku v pneumatikách riadiaca jednotka (CPP). |
F51 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stierka zadného stierača | F52 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prístrojová doska (NQS) | F53 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľné | F38 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľné | F45 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

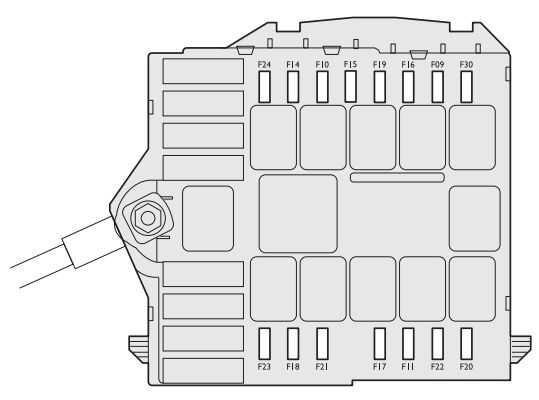

Quadro poistiek v motorovom priestore (vedľa batérie)
| Popis | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet predný hmlový;Svetlomet odbočovací – pravý. | F09 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet predný diaľkový pravý | F14 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet predný diaľkový ľavý | F15 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet predný hmlový;Svetlomet odbočovací – ľavý. | F30 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klakson monotónny | F10 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zaťaženia sekundárneho systému diagnostiky motora(senzor lambda, elektroventil nádrže,
elektroventil systému PDA, elektroventil EGR, elektroventil škrtnej klapky, elektroventil VGT, regulátor vykurovania žhavičov). |
F11 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka motora (NCM) | F 16 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka motora (NCM) | F17 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka motora (NCM) | F18 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kompresor klimatizácie | F19 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo ostrekovača svetlometov | F20 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hlavné zaťaženia systému diagnostiky motora(vstrekovače, zapaľovacie cievky) | F22 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hlavné zaťaženia systému diagnostiky motora(vstrekovače, zapaľovacie cievky,
regulátor motora pre verzie s motorom Diesel) |
F22 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka brzdového systému (NFR)(elektronická riadiaca jednotka,
elektromagnetické ventily) |
F23 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrická riadiaca jednotka systému riadenia(NGE). | F24 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

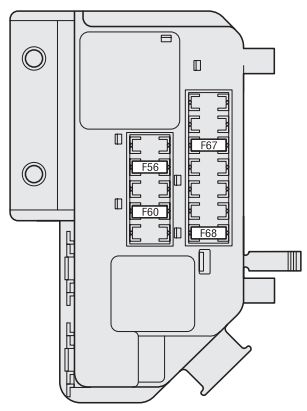

Schéma poistiek v batožinovom priestore (voliteľné)
| Popis | Číslo | Amperáž [A] |
| Vyhrievanie/pohyb predného sedadla naľavo | F56 | 30 |
| Vyhrievanie/pohyb predného sedadla napravo | F60 | 30 |
| Vyhrievanie/pohyb predného sedadla naľavo | F67 | 10 |
| Vyhrievanie/pohyb predného sedadla napravo | F68 | 10 |
Poistka pre svetlá v polohe
| Svetlá | Číslo | Amperáž [A] | Poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlá stretávacie pravé (svetlomety na kremík-jód) | F12 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlá stretávacie pravé (svetlomety bi-xenón) | F12 | 15 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlá stretávacie ľavé (svetlomety na kremík-jód) | F13 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlá stretávacie ľavé (svetlomety bi-xenón) | F13 | 15 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlo cúvania | F35 | 5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tretie brzdové svetlo | F37 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zadné hmlové svetlo (strana vodiča) | F53 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet predný hmlový; Svetlomet na odbočenie – pravý. | F09 | 7,5 | Motorový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet predný diaľkový pravý | F14 | 7,5 | Motorový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet predný diaľkový ľavý | F15 | 7,5 | Motorový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet predný hmlový; Svetlomet na odbočenie – ľavý | F30 | 7,5 | Motorový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Fiat Bravo (2007-2014)
Fiat Bravo, vyrábaný v rokoch 2007 až 2014, je kompaktný automobil, ktorý sa vyznačuje moderným dizajnom a praktickosťou. Tento model bol obľúbený pre svoju spoľahlivosť a ekonomickú prevádzku. Fiat Bravo ponúkal rôzne motorizácie, vrátane benzínových a naftových motorov, ktoré poskytovali rôzne výkony a spotrebu paliva. Medzi najčastejšie motory patrili 1.4 T-Jet a 1.6 Multijet, ktoré kombinovali výkon s efektivitou. Vozidlo bolo navrhnuté tak, aby poskytovalo pohodlnú jazdu a dostatok priestoru pre posádku aj batožinu.
Schéma poistkovej skrinky Fiat Bravo
Táto stránka zobrazuje schému poistkovej skrinky pre Fiat Bravo, ktorá je nevyhnutná pre správnu údržbu elektrického systému vozidla. V tomto modeli sa poistková skrinka nachádza typicky pod kapotou a v interiéri vozidla, zvyčajne v blízkosti palubnej dosky. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Schéma poistkovej skrinky je užitočným nástrojom pre každého majiteľa, ktorý chce udržiavať svoje vozidlo v bezchybnom stave.
