Fiat Ducato (1994-2019) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Fiat Ducato (1994-2019), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Fiat Ducato – schéma poistkovej skrinky
Rok výroby: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

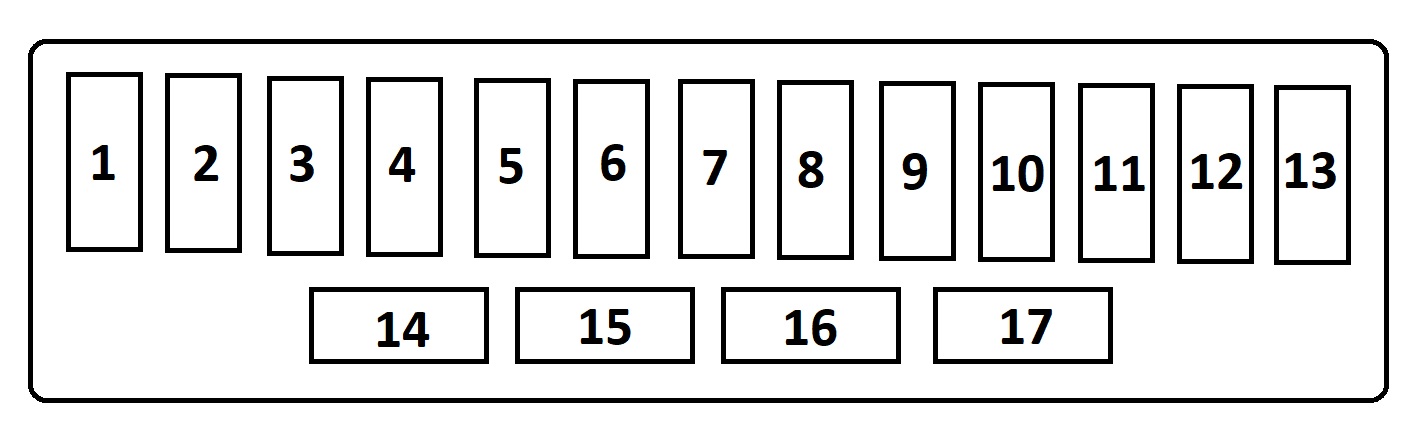

Poistková skrinka v priestore pre cestujúcich
Tento panel sa nachádza v vano portaoggetti.
Poistka 1 (10 A)
- Panel prístrojov
- Imobilizér
- Osvetlenie panela vykurovania
- Nastavenie svetlometov
- Osvetlenie prístrojov
- Osvetlenie hodín
- Smerovky
- Osvetlenie tachografu
- Senzor znečistenia nafty
- Kontrolka vody v nafte.
Poistka 2 (7,5 A)
- Umývač svetlometov
- Kontrolka ABS a tachografu
Poistka 3 (15 A)
- Stierače predného skla
- Umývač predného skla
- Hodiny
- Vyhrievané sedadlá
Poistka 4 (7,5 A)
- Umývač svetlometov
Poistka 5 (10 A)
- Spínač ovládania osvetlenia ABS
- Žiarovka ľavá
- Žiarovka pravá
Poistka 6 (7,5 A)
- Žiarovka pravá
- Žiarovka ľavá
- Osvetlenie prístrojov
- Osvetlenie evidenčnej tabule
Spínač svetiel
Poistka 7 (10 A)
- Žiarovka ľavá stretávacia
Poistka 8 (10 A)
- Žiarovka pravá stretávacia
Poistka 9
- Žiarovka ľavá diaľková
- Žiarovka diaľková 10,0 A
Poistka 10 (10,0 A)
- Žiarovka pravá diaľková
Poistka 11 (15 A)
- Zapaľovač cigariet
- Vnútorné osvetlenie
- Hodiny
- Rádio
Poistka 12 (20 A)
- Elektrické okná
- Klakson
- Brzdové svetlá (minibus)
- Prídavný ohrievač (25 A)
Poistka 13 (25 A)
- Ohrievač.
Fiat Ducato – schéma poistkovej skrinky
Rok výroby: 2002, 2003, 2004, 2005, 2006.

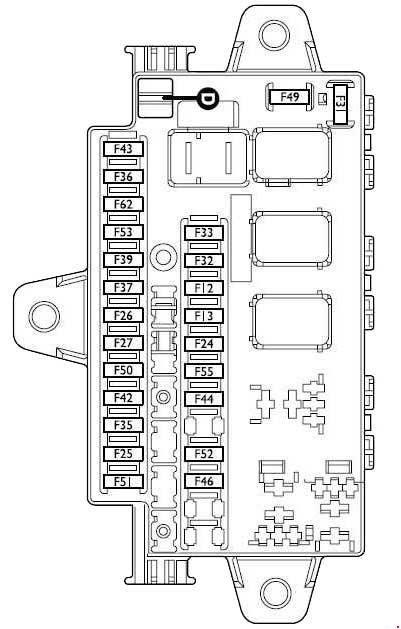

Hlavná poistková skrinka pod prístrojovou doskou na strane vodiča pre verzie s ľavostranným riadením, na strane pasažiera pre verzie s pravostranným riadením
| Číslo |
Amperáže [A] |
Popis |
| 12 | 5 | Svetlomet na prednej pravej strane; Svetlomet na zadnej pravej strane. |
| 13 | 5 | Svetlomet na prednej ľavej strane; Svetlomet na zadnej ľavej strane. |
| 24 | 5 | Ukazovatele smeru; Bočné/zadné výstražné svetlo; Osvetlenie evidenčného čísla. |
| 25 | 7,5 | Rádio |
| 26 | 7,5 | Brzdové svetlá |
| 27 | 7,5 | Alarm; Diaľkové ovládanie; Tachograf; Telefón; Tempomat; Elektrické zrkadlá. |
| 31 | 10 | Zapaľovanie |
| 32 | 15 | Rádio |
| 33 | 7,5 | Zadné hmlové svetlá |
| 35 | 7,5 | Ovládanie okien v dverách – ABI |
| 37 | 10 | PCC – prístrojová doska |
| 39 | 10 | Diagnostický konektor EOBD; Svetlá kabíny. |
| 42 | 7,5 | Riadiaca jednotka ABS |
| 43 | 15 | Čerpadlo predného stierača |
| 44 | 15 | Zapaľovač |
| 49 | 15 | Čerpadlo stierača svetlometov |
| 50 | 7,5 | Riadiaca jednotka airbagu |
| 51 | 10 | PCA (Prvá pomoc – verzie Minibus) |
| 52 | 20 | Predná zásuvka |
| 53 | 10 | Prístrojová doska; Núdzové svetlá; Smerovky. |
| 55 | 30 | Ventilátor kabíny (so systémom Webasto); Ovládač Webasto; Ventilátor kabíny (s klimatizáciou); Ventilátor vykurovania kabíny. |

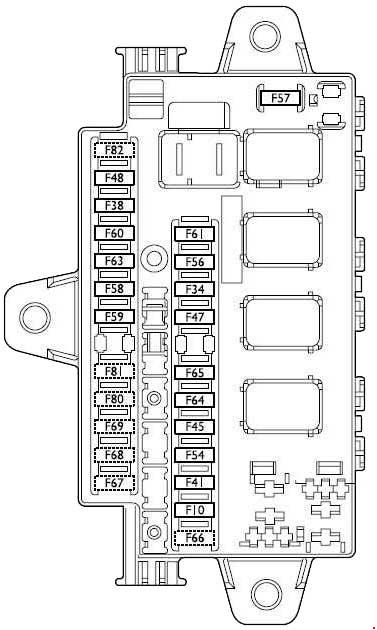

Schéma poistkovej skrinky pod palubnou doskou
| Číslo |
Amperáž [A] |
Popis |
| 34 | 10 | Kronotachograf; Telefón; Alarm; Diaľkové ovládanie. |
| 38 | 20 | ABI pre zámok dverí |
| 40 | 15 | Vyhrievané zadné okno vpravo |
| 41 | 10 | Prístroj na odmrazovanie vonkajších zrkadiel |
| 45 | 15 | Vyhrievanie sedadla vodiča |
| 47 | 20 | ABI pre elektrické okno vľavo |
| 48 | 20 | ABI pre elektrické okno vpravo |
| 54 | 15 | Vyhrievané zadné okno vľavo |
| 56 | 30 | Dodatočná kontrola klimatizácie |
| 57 | 15 | Ventilátor dodatočného kúrenia |
| 58 | 5 | Hodiny Webasto |
| 59 | 15 | Napájanie elektrického rozvádzača |
| 60 | 10 | Ukazovatele upozornenia |
| 61 | 20 | Jednotka Webasto |
| 63 | 30 | Blikajúce svetlá (verzie pre sanitky) |
| 64 | 20 | Napájací zdroj vzadu; Siréna (verzie pre núdzové situácie); Ventilátor na odsávanie (verzie Minibus). |
| 65 | 10 | Napájací zdroj pre špeciálnu konfiguráciu |
Schéma poistkovej skrinky batérie
| Číslo |
Amperáž [A] |
Popis |
| 70 | 150 | Ochrana CVM |
| 71 | 80 | Ochrana CFO |
| 72 | 125 | Alternátor |
| 72 | 70 | Alternátor (2,0 – 2,0 JTD so systémom vykurovania) |
| 72 | 100 | Alternátor (2,8 JTD s vykurovaním – 2,0 JTD s klimatizáciou) |
| 73 | 70 | Prípojka pre výrobcov výbavy |

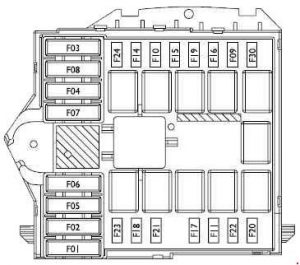

Schéma poistiek v motorovom priestore
| Číslo |
Amperáže [A] |
Popis |
| 1 | 60 | Ochrana CFB |
| 2 | 50 | Vyhrievanie žhavičov |
| 3 | 30 | Štartovanie |
| 4 | 50 | Riadiaca jednotka ABS |
| 5 | 30 | Ventilátor kabíny (klimatizácia) |
| 6 | 40 | Odpor nízkej rýchlosti ventilátora chladiča (2,0 s klimatizáciou); Riadič motora (2,0 s klimatizáciou); Ventilátor chladiča motora (2,0 s klimatizáciou); Riadič motora (2,0 s klimatizáciou). |
| 6 | 40 | Ventilátor chladenia motora 1. rýchlosť; Riadiaca jednotka motora 1. rýchlosť. |
| 7 | 40 | Ventilátor chladiča motora (2,0 s klimatizáciou); Riadič motora (2,0 s klimatizáciou). |
| 7 | 40/60 | Ventilátor chladenia motora 2. rýchlosť; Riadič motora 2. rýchlosť; Ventilátor chladiča; Cievka spínača diaľkového ovládania 2. rýchlosť (klimatizácia). |
| 8 | 30 | Motor stierača predného skla – čerpadlo umývača predného skla |
| 9 | 15 | Svetlomety predné hmlové |
| 10 | Klaksón; Ovládanie páky stĺpika riadenia. |
| 11 | 10 | Dodatočné služby EI; Riadiaca jednotka motora. |
| 14 | 10 | Svetlomet s tlmeným svetlom pravý |
| 15 | 10 | Svetlomet s tlmeným svetlom ľavý |
| 16 | 7,5 | Systém EI – kód Fiat |
| 17 | 5 | Základné služby EI; Riadiaca jednotka motora/ |
| 18 | 7,5 | Kód Fiat – Riadiaca jednotka motora |
| 19 | 7,5 | Kompresor |
| 20 | 30 | PTC |
| 21 | 15 | Čerpadlo paliva |
| 22 | 20 | Základné služby EI |
| 23 | 10 | Riadiaca jednotka automatickej prevodovky |
| 24 | 15 | Riadiaca jednotka automatickej prevodovky |
| 30 | 15 | Svetlomety s diaľkovým svetlom |
Fiat Ducato (2006-2014) – schéma motorového priestoru
Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Poistka zapaľovača cigariet (zásuvka napájania) v Fiat Ducato (2006-2014) je poistka F44 v poistkovej skrinke.

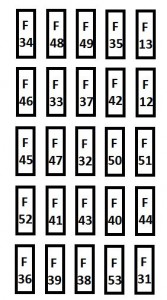

Poistková skrinka na prístrojovej doske – fiat ducato poistky popis
| Popis | Číslo | Amperáž [A] |
| Svetlomet s tlmenými svetlami pravý | F12 | 7,5 |
| Svetlomet s tlmenými svetlami ľavý; Zariadenie na nastavenie predných svetlometov. | F13 | 7,5 |
| Relé poistkovej skrinky motorového priestoru; Relé poistkovej skrinky na palubnej doske + kľúč. | F31 | 7,5 |
| Vnútorné osvetlenie minibusu (núdzové) | F32 | 10 |
| Zásuvka napájania zadná | F33 | 15 |
| Neprítomné | F34 | – |
| Svetlá cúvania, ovládač sevotronic; Senzor vody vo filtri na naftu, (+ s kľúčom). | F35 | 7,5 |
| Centrálne zamykanie dverí (+ batéria) | F36 | 7,5 |
| Brzdové svetlá (hlavné); Tretie brzdové svetlo; Prístrojová doska (+ tlačidlo). | F37 | 7,5 |
| Relé riadiacej jednotky palubnej dosky (+ batéria). | F38 | 10 |
| Zásuvka EOBD; Audio systém; Ovládanie klimatizácie; Alarm; Tachograf; Časovač Webasto (+ batéria). | F39 | 10 |
| Vyhrievané sklo na ľavej strane; Odmrazovač zrkadla vodiča. | F40 | 15 |
| Vyhrievané sklo na pravej strane; Odmrazovač zrkadla pasažiera. | F41 | 15 |
| ABS; ASR; ESP; Kontrola brzdových svetiel (aux) (+ kľúč). | F42 | 7,5 |
| Stierač predného skla (tlačidlo +) | F43 | 30 |
| Zapaľovač cigariet; Predná zásuvka. | F44 | 20 |
| Kontrola na dverách vodiča; Kontrola na dverách pasažiera. | F45 | 7,5 |
| Neprítomné | F46 | – |
| Elektrické okno vodiča | F47 | 20 |
| Elektrické okno pasažiera | F48 | 20 |
| Audio systém; Elektrické okno vodiča; Ovládacie prvky na palubnej doske; Riadiaca jednotka alarmu; Senzor dažďa (+ kľúč). | F49 | 7,5 |
| Airbag (+ kľúč) | F50 | 7,5 |
| Kontrola klimatizácie; Tempomat; Tachograf (+ kľúč). | F51 | 7,5 |
| Voliteľné relé poistkovej skrinky | F52 | 7,5 |
| Prístrojová doska; Zadné hmlové svetlá (+ batéria). | F53 | 7,5 |

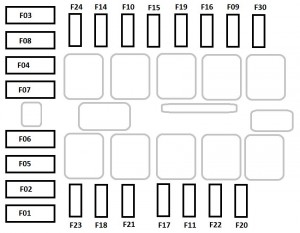

Vano poistková skrinka nel motorový priestor
| Popis | Číslo | Amperáže [A] |
| Čerpadlo ABS (+ batéria) | F01 | 40 |
| Vyhrievanie žhavičov (+ batéria) | F02 | 50 |
| Štartovanie (+ batéria) | F03 | 30 |
| Riadiaca jednotka Webasto (+ batéria) | F04 | 20 |
| Vetranie kabíny s Webasto (+ batéria) | F05 | 20 |
| Vysoká rýchlosť ventilátora chladenia motora (+ batéria) | F06 | 40/60 |
| Nízka rýchlosť ventilátora chladenia motora (+ batéria) | F07 | 40/50 |
| Ventilátor kabíny cestujúcich (+ kľúč) | F08 | 40 |
| Čerpadlo ostrekovača svetlometov | F09 | 20 |
| Klakson | F10 | 15 |
| Systém Ei (dodatočné služby) | F11 | 15 |
| Svetlomet s diaľkovými svetlami pravý | F14 | 7,5 |
| Svetlomet s diaľkovými svetlami ľavý | F15 | 7,5 |
| Systém Ei (+ kľúč) | F 16 | 7,5 |
| Systém Ei (základné služby) | F17 | 10 |
| Kontrolér motora (+ batéria) | F18 | 7,5 |
| Kompresor klimatizácie | F19 | 7,5 |
| Čerpadlo na umývanie svetlometov | F20 | 30 |
| Čerpadlo paliva | F21 | 15 |
| Systém Ei (základné služby) | F22 | 20 |
| Elektromagnetické ventily ABS | F23 | 30 |
| Automatická prevodovka 8 (+ kľúč) | F24 | 15 |
| Predné hmlové svetlá | F30 | 15 |

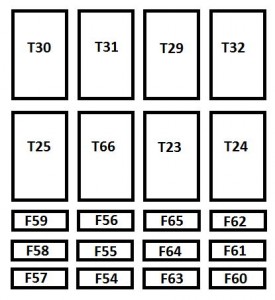

Vano poistiek voliteľné na pravom stĺpiku – fiat ducato poistky
| Popis | Číslo | Amperáž [A] |
| Prázdny | F54 | – |
| Vyhrievané sedadlá | F55 | 15 |
| Zásuvka pre cestujúcich vzadu | F56 | 15 |
| Prídavný ohrievač pod sedadlom | F57 | 10 |
| Bočné svetlá | F58 | 10 |
| Automaticky vyrovnávacie odpruženie (+ batéria) | F59 | 7,5 |
| Prázdny | F60 | – |
| Prázdny | F61 | – |
| Prázdny | F62 | – |
| Ovládanie prídavného ohrievača pre cestujúcich | F63 | 10 |
| Prázdny | F64 | – |
| Prídavný ventilátor ohrievača pre cestujúcich | F65 | 30 |
Fiat Ducato (2015-2019) – schéma poistkovej skrinky
Rok výroby: 2015, 2016, 2017, 2018, 2019.
Poistky zapaľovača cigariet (zásuvka napájania) v Fiat Ducato sú poistky F09 (zásuvka napájania zadná), F14 (zásuvka napájania), F15 (zapaľovač cigariet) v poistkovej skrinke motorového priestoru a poistka F56 (zásuvka napájania pre cestujúcich zadných) v voliteľnej poistkovej skrinke na pravom stĺpiku.

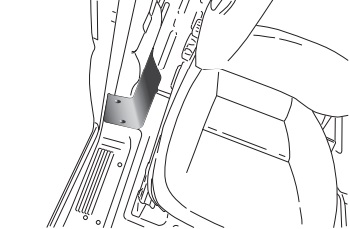

Poloha poistkovej skrinky
Poistky sú skupinované v troch poistkových skrinkách, umiestnených na prístrojovej doske, na pravom stĺpiku kabíny a v motorovom priestore.

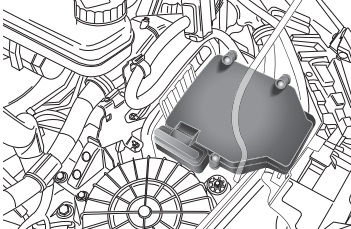

Popis motorového priestoru

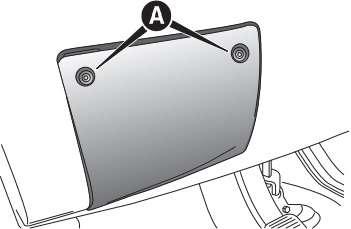

Prístrojová doska
Aby ste sa dostali k poistkám v poistkovej skrinke prístrojovej dosky, uvoľnite skrutky A a odstráňte kryt.
Voliteľná poistková skrinka na pravom stĺpiku (kde je to predpokladané)
Aby ste sa dostali, odstráňte ochranný kryt.
Schémy poistkových skriniek

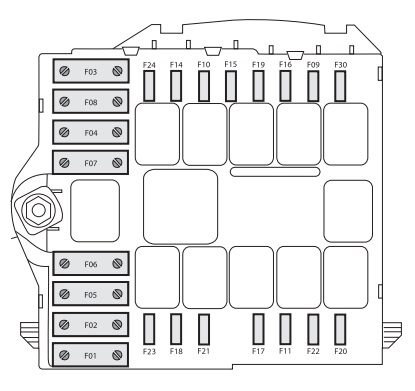

Motorový priestor
Priradenie poistiek v motorovom priestore
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F03 | 30 | Štartovanie (+ batéria) |
| F04 | 40 | Vyhrievaný filter |
| F05 | 20/50 | Odparovač pre ventiláciu motoru Puma, kabína s Webasto; Robotizované čerpadlo prevodovky (+ batéria). |
| F06 | 40/60 | Ventilátor s vysokou rýchlosťou chladenia motora (+ batéria) |
| F07 | 40/50/60 | Ventilátor s nízkou rýchlosťou chladenia motora (+ batéria) |
| F08 | 40 | Ventilátor kabíny (+ kľúč) |
| F09 | 15 | Zásuvka napájania zadná (+ batéria) |
| F10 | 15 | Klakson |
| F14 | 15 | Zásuvka napájania (+ batéria) |
| F15 | 15 | Zapaľovač cigariet (+ batéria) |
| F18 | 7,5 | Modul riadenia pohonnej jednotky; Automatická riadiaca jednotka prevodovky (+ batéria). |
| F19 | 7,5 | Kompresor klimatizácie |
| F20 | 30 | Stierače |
| F24 | 7,5 | Ovládací panel pomocného zariadenia pre pohyb a sklápanie zrkadiel (+ kľúč) |
| F30 | 15 | Zrkadlá zahmlené |

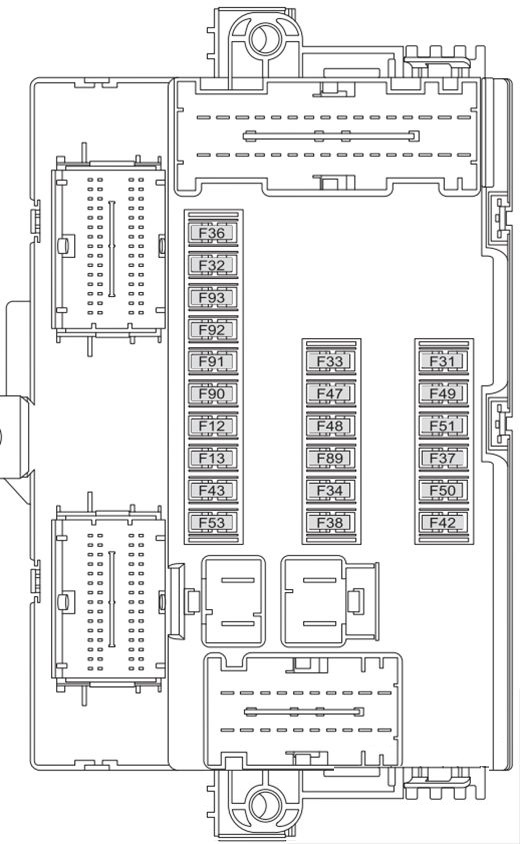

Schéma poistiek palubnej dosky
Priradenie poistiek v schéme poistiek palubnej dosky
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F12 | 7,5 | Svetlomety s tlmeným svetlom vpravo |
| F13 | 7,5 | Svetlomet s tlmeným svetlom vľavo |
| F31 | 5 | Relé riadiacej jednotky motorového priestoru; Relé riadiacej jednotky prístrojovej dosky (+ kľúč). |
| F32 | 7,5 | Osvetlenie čítacích svetiel v kabíne (+ batéria) |
| F33 | 7,5 | Senzor monitorovania batérie pre verziu Start & Stop (+ batéria) |
| F34 | 7,5 | Vnútorné osvetlenie minibusu (núdzové) |
| F35 | 7,5 | Svetlá cúvania, kontrolór sevotronic; Senzor vody vo filtri na naftu, (+ s kľúčom) |
| F36 | 10 | Rádio; Klimatizácia; Alarm; Tachograf; Kontrolór odpojenia batérie; Časovač Webasto (+ batéria). |
| F37 | 7,5 | Kontrola brzdových svetiel (hlavné); Tretie brzdové svetlo (+ kľúč). |
| F38 | 20 | Zámok dverí (+ batéria) |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F43 | 20 | Tergicristallo predného skla (tlačidlo +) |
| F47 | 20 | Elektrické okno na strane vodiča |
| F48 | 20 | Elektrické okno na strane pasažiera |
| F49 | 5 | Kontrolér senzorov parkovania; Rádio; Ovládanie na volante; Centrálny ovládací panel; Ľavý ovládací panel; Pomocný panel; Kontrolér odpojenia batérie (+ kľúč). |
| F51 | 5 | Klimatizácia; Kontrolér asistencie riadenia; Svetlá cúvania; Senzor vody vo filtri na naftu; Prúdomer; Tachograf (+ kľúč). |
| F53 | 7,5 | Prístrojová doska (+ batéria) |
| F89 | – | – |
| F90 | 7,5 | Ľavý stretávací svetlomet |
| F91 | 7,5 | Pravý stretávací svetlomet |
| F92 | 7,5 | Ľavé hmlové svetlo |
| F93 | 7,5 | Pravé hmlové svetlo |

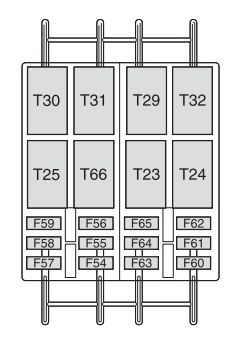

Schéma poistiek voliteľné – popis relé fiat ducato
Priradenie poistiek v schéme poistiek voliteľné
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F54 | – | – |
| F55 | 15 | Vyhrievané sedadlá |
| F56 | 15 | Zásuvka napájania pre cestujúcich vzadu |
| F57 | 10 | Prídavný ohrievač pod sedadlom |
| F58 | 10 | Vyhrievané zadné sklo ľavé |
| F59 | 7,5 | Vyhrievané zadné sklo pravé |
| F60 | – | – |
| F61 | – | – |
| F62 | – | – |
| F63 | 10 | Prídavná kontrola ohrievača pre cestujúcich |
| F64 | – | – |
| F65 | 30 | Prídavný ventilátor ohrievača pre cestujúcich |
O Fiat Ducato (1994-2019)
Fiat Ducato, vyrábaný v rokoch 1994 až 2019, je populárny model úžitkového vozidla, ktorý je známy svojou spoľahlivosťou a všestrannosťou. Tento model bol dostupný v rôznych konfiguráciách karosérie, vrátane dodávok, minibusov a podvozkov pre špeciálne nadstavby. Fiat Ducato ponúkal širokú škálu motorov, vrátane benzínových a dieselových variantov, čo umožňovalo zákazníkom vybrať si motor podľa ich potrieb a preferencií. Vďaka svojej priestrannosti a schopnosti prepraviť veľké množstvo nákladu sa stal obľúbeným medzi podnikateľmi a remeselníkmi.
Schéma poistkovej skrinky Fiat Ducato
Táto stránka zobrazuje schému poistkovej skrinky pre Fiat Ducato, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V typickom modeli Fiat Ducato sa poistková skrinka nachádza v priestore pod palubnou doskou alebo v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať presnú schému pre správnu údržbu a opravy.
