Chrysler Voyager (1995-2016) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Chrysler Voyager (1995–2016), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Chrysler Voyager (1995-2001) – schéma poistky
Rok výroby: 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Poistka zapaľovača cigariet – Poistková skrinka v motorovom priestore 1997 – Poistka č. 21/20A
Poistka zapaľovača cigariet – Poistková skrinka v motorovom priestore (od 1996) – Poistka č. 8/20A
Poistka zapaľovača cigariet – Poistková skrinka v motorovom priestore 2000 – Poistka č. 4/20A

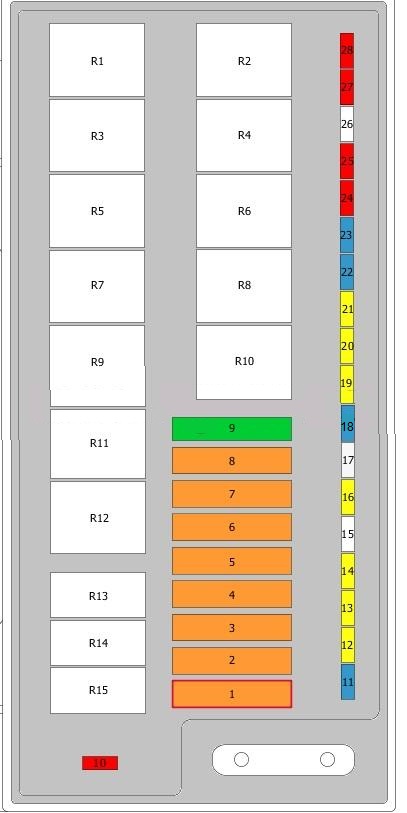

Poistková skrinka v motorovom priestore 1995-1999.
Schéma poistkovej skrinky
Priradenie poistiek (1997).
| Nr | Ampere [A] | Chránené obvody | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr | Ampere [A] | Chránené obvody | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 40A | Relé vyhrievania zadného skla;
Vyhrievanie zadného skla; Poistková skrinka v priestore pre cestujúcich, poistka 7. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 40A | Spínač zapaľovania;
Spínač 30A; Relé odomykania dverí, predné ľavé; Relé odomykania dverí; Relé zamykania dverí. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 40A | Riadiaca jednotka ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 40A | Relé ventilátora chladenia č. 2;
Deaktivácia ventilátora chladenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 40A | Relé štartovania;
Spínač zapaľovania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 40A | Relé svetiel polohy;
Kontrolór karosérie; Poistková skrinka v priestore pre cestujúcich, poistky 1, 4 – 6. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 40A | Relé motora predného ventilátora;
Motor predného ventilátora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 40A | Relé ventilátora chladenia č. 3;
Relé ventilátora chladenia č. 1; Deaktivácia ventilátora chladenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30A | Kontrolór karosérie;
Relé stierača; Spínač stierača predného skla; Relé stierača vysoká/nízka rýchlosť; Modul stierača. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 A | Elektrické sedadlá;
Elektrické zrkadlá; Diaľkové ovládanie bez kľúča; Centrum správ; Riadiaca jednotka karosérie; Prístrojová doska; Spínač zapaľovania; Poistková skrinka v priestore pre cestujúcich, poistka 2; Údajový konektor; Rádio. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 A | Vnútorné osvetlenie (všetky);
Modul stierača; Spínač elektrických zrkadiel; Vďaka relé osvetlenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15A | Relé napájania motora diesel;
Riadiaca jednotka pohonného ústrojenstva (PCM); Elektronický modulátor vákuum; Palivové čerpadlo; Alternátor; Senzor prúdenia teplého vzduchu; Relé zapaľovacej sviečky; Relé ventilátora chladenia č. 1; Relé ventilátora chladenia č. 2; Relé ventilátora chladenia č. 3. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20A | Relé vyhrievania paliva;
Vyhrievanie paliva. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20A | Relé kontroly prevodovky;
Riadiaca jednotka prevodovky; Elektromagnet(y) kontroly prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20A | Spínač svetla brzdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 25A | Riadiaca jednotka ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15A | Relé spojky kompresora klimatizácie;
Spojka kompresora klimatizácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20A | Systém denného svietenia;
Smerovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20A | Klakson;
Relé klaksonu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20A | Relé zásuvky príslušenstva;
Elektrické odmrazovanie stierača; Zásuvka príslušenstva predná a zadná. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Ampere [A] | Chránené obvody | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 | 15A | Aktivátor(i) vyrovnávania svetlometov;
Spínač vyrovnávania svetlometov; Svetlomet pravý. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15A | Svetlomet ľavý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10 A | Svetlomet pravý;
Centrum správ. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 A | Svetlomet ľavý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Nez použité | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 10 A | Riadiaca jednotka airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 A | Riadiaca jednotka airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Nez použité | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé zásuvky príslušenstva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé stierača vysoká/nízka rýchlosť | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Relé spojky kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Relé stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Nez použité | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Relé svetiel stretávacích | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Relé motora ventilátora predného | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Relé svetiel diaľkových | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Relé svetiel polohy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Relé stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Nez použité | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | Relé ohrievača paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R15 | Relé výkonu oleja na naftu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

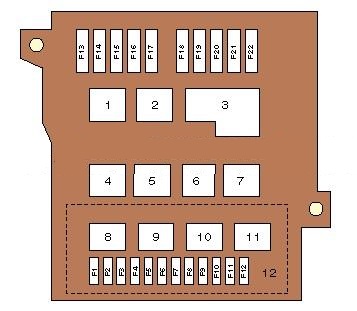

Poistková skrinka v motorovom priestore (od 1996)
| 1 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Relé zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Relé klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Relé motor stierača sklo predné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Relé spojka kompresor AC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Relé motor stierača sklo predné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Relé svetlá stretávacie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Relé ventilátor kúrenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Relé svetlá diaľkové | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Relé svetlá polohy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Relé systém prenosu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Relé ohrievač paliva/pumpa paliva (FP) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Relé kontrola motora (EC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | (10A) Airbag | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | (10A) Airbag | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | (10A) Žiarovka svetlomet svetlá stretávacie, ľavá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | (10A) Žiarovka svetlá stretávacie, pravá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | (20A) Žiarovka svetlá diaľkové, ľavá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | (15A) Žiarovka svetlá diaľkové, pravá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | (20A) Príslušenstvo, zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | (20A) Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | (20A) Denné svetlá;
Ukazovatele/žiarovky varovania; Relé svetiel v polohe. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | (15A) Klimatizácia (AC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | (25A) Systém proti zablokovaniu (ABS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | (20A) Brzdové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | (20A) Automatická prevodovka (AT) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | (20A) Palivové čerpadlo (FP) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | (20A) Riadenie motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | (15A) Elektrické bočné zrkadlá;
Vnútorné svetlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | (30A) Stierače predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | (40A) Relé motora ventilátora chladenia motora 3 – Diesel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | (40A) Relé ventilátora ohrievača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | (40A) Poistky F3/F4/F5 – poistková skrinka v konzole/panel relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | (40A) Spínač zapaľovania, relé motora štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | (40A) Motor 1 ventilátor kvapaliny chladenia – benzín, motor 2 ventilátor kvapaliny chladenia – nafta | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | (40A) Systém proti zablokovaniu (ABS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | (40A) Poistka F15 – poistková skrinka v konzole/panel relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | (40A) Relé vyhrievaného zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | (10A) Audio systém, spínač zapaľovania, prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

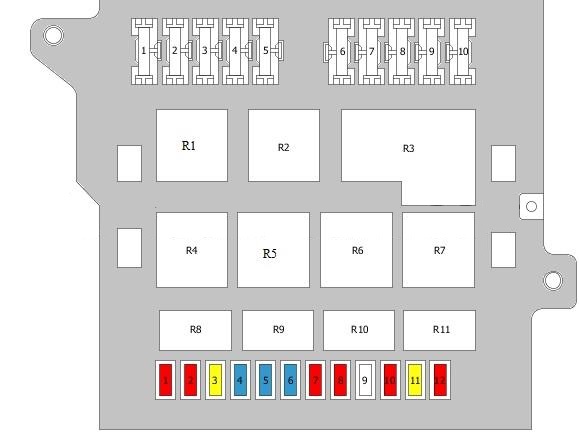

Poistková skrinka v motorovom priestore (2000-2001)
Schéma poistkovej skrinky (2000)
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15A | Relé spojky kompresora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Nepoužíva sa | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20A | Relé výkonu naftového oleja | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20A | Relé zásuvky príslušenstva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20A | Relé ohrievača paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15A | Relé elektrického sklápanie zrkadiel;
Relé elektrického otvárania zrkadiel; Elektrické zrkadlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20A | Relé klaksónu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20A | Ľavý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15A | Pravý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 25A | Riadiaca jednotka ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20A | Spínač svetla brzdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 A | Riadiaca jednotka airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 A | Riadiaca jednotka airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20A | Systém denného svietenia;
Smerovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 A | Riadiaca jednotka otvárania vozidla bez kľúča;
Centrum správ; Riadiaca jednotka karosérie; Prístrojová doska; Spínač zapaľovania; Rádio; Údajový konektor; Pamäť sedadiel; Modul elektrických zrkadiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 A | Hlavný zväzok ľavý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 A | Pravé stretávacie svetlo;
Centrum správ. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 101 | 40A | Relé svetiel na polohe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 102 | 40A | Riadiaca jednotka ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 103 | 40A | Spínač zapnutia;
Spínač 30A; Relé odomykania dverí, predné ľavé; Relé odomykania dverí; Relé zamykania dverí. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 104 | 40A | Relé štartovania;
Spínač zapnutia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 105 | 40A | Relé ventilátora chladenia č. 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 106 | 40A | Relé ventilátora chladenia č. 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 107 | 40A | Relé motora ventilátora predného | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 108 | 40A | Relé vyhrievaného zadného skla;
Vyhrievané zadné sklo; Poistková skrinka v priestore pre cestujúcich, poistka 7. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 109 | 30A | Relé stierača;
Relé stierača vysoká/nízka rýchlosť; Spínač stierača predného skla; Modul stierača; Jednotka riadenia karosérie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé spojky kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé výkonu naftového oleja | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Relé vyhrievača paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Relé zásuvky príslušenstva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Relé motora ventilátora predného | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Relé svetiel polohy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Relé stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Relé svetiel diaľkových | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Relé stierača vysoká/nízka rýchlosť | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Svetlo diaľkové | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v priestore pre cestujúcich (1997)
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 10 A | Jednotka riadenia karosérie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10 A | Prístrojová doska;
Jednotka riadenia prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 20A | Riadenie ohrievača klimatizácie;
Centrum správ; Stierač zadného skla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 15A | Pravé zadné svetlo;
Pravé predné svetlo/poloha smerovky; Elektrické prívesné vozidlo; Poistková skrinka v priestore pre cestujúcich, poistka 1. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15A | Predné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 15A | Ľavé zadné svetlo;
Ľavé predné svetlo/poloha smerovky; Osvetlenie evidenčnej značky; Spínač svetlometov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 A | Elektrické zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 10 A | Rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 10 A | Jednotka riadenia ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 20A | Zadný ohrievač klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10 A | Relé vyhrievaného zadného skla;
Riadenie ohrievača klimatizácie; Elektrické spätné zrkadlo; Stropná konzola; Modul smeroviek; Systém denného svietenia; Relé motora predného ventilátora; Senzor prietoku svetlometov; Spínač svetiel cúvania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 9A | Relé ohrievača paliva;
Rezervné relé; Relé spojky kompresora klimatizácie; Jednotka riadenia skupiny motopropulsora (PCM); Poistková skrinka vo motorovom priestore, poistka 27; Senzor rýchlosti vozidla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 3A | Aktivátor zámku predných dverí vľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 4A | Motor zámku zadného veka;
Kontakt posuvných dverí, ľavé zadné. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 4A | Aktivátor zámku predných dverí vpravo;
Kontakt posuvných dverí, pravé predné. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 4A | Aktivátor zámku predných dverí vľavo;
Aktivátor zámku predných dverí vpravo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 4A | Motor zámku zadného veka;
Kontakt posuvných dverí, zadné vľavo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 6A | Čerpadlá predných a zadných stieračov;
Relé zásuvky príslušenstva. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 9A | Spínač, elektrické okno vľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 9A | Spínač, elektrické okno vľavo;
Spínač, elektrické okno vpravo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 3A | Most spínača spojky (automatická prevodovka);
Blokovanie spojky (manuálna prevodovka); Relé štartovania; Regulátor prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé odomknutia dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé zámku dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Systém denného svietenia;
Smerovka. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé odomknutia ľavých dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Relé vyhrievaného zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Relé reproduktora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Relé osvetlenia na privítanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v priestore pre cestujúcich (od 1996)
| 1 | Relé centrálne zamykanie – odblokovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Relé centrálne zamykanie – zamykanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Relé/smerovka svetiel núdzového osvetlenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Relé centrálne zamykanie, dvere vodiča – odblokovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Relé čerpadla ostrekovača predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Relé bočné zrkadlo – sklápanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Relé bočné zrkadlo – otváranie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Relé vyhrievaného zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Relé audio jednotky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Relé hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Relé vnútorného svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Modul multifunkčnej kontroly | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | (10A) Osvetlenie prístrojovej dosky, bočné svetlo, pravé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | (10A) Prístrojový panel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | (15A) Svetlá na polohe, pravé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | (15A) Svetlomety hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | (15A) Svetlo evidenčnej tabulky, bočné svetlo, ľavé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | (20A) Žiarovky upozornenia prístrojovej dosky;
Klimatizácia (AC). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | (10A) Elektrické bočné zrkadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | (10A) Audio systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | (15A)- | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | (10A) Spínač poloha pedálu spojky (CPP) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | (20A) Motor ventilátora kúrenia/AC, zadný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | (10A) Systém proti zablokovaniu (ABS);
Relé vyhrievaného zadného skla; Spínač vyhrievania sedadla, vodič. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | (9A) Relé vyhrievača paliva/pumpa paliva (FP) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | (9A) – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | (9A) Relé centrálne zamykanie, dvere vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | (9A) – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | (9A) – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | (9A) – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | (9A) Čerpadlo ostrekovača predného skla – predné, čerpadlo ostrekovača predného skla – zadné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | (9A) Elektrický spínač okien, dvere vodiča, elektrický spínač okien, dvere pre cestujúcich | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | (9A) Elektrický spínač okien, dvere vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | (9A) – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka nel compartimento pre cestujúcich (2000)
| Nr | Ampere [A] | Chránené obvody |
|---|---|---|
| Nr | Ampere [A] | Chránené obvody |
| F1 | 10 A | Riadiaca jednotka karosérie |
| F2 | 10 A | Riadiaca jednotka prevodovky;
Elektromagnet zámok prevodovky; Prístrojová doska; Riadiaca jednotka karosérie; Centrum správ; Kontrola vykurovania klimatizácie. |
| F3 | 15A | Pravé zadné svetlo;
Pravé predné svetlo/poloha/smerovka; Elektrické prívesné vozidlo; Poistková skrinka v priestore pre cestujúcich, poistka 1. |
| F4 | 15A | Hmlové svetlá |
| F5 | 15A | Ľavé zadné svetlo;
Osvetlenie evidenčnej značky; Spínač svetlometov; Ľavé predné svetlo/poloha/smerovka; Modul umývača skiel. |
| F6 | 20A | Riadiaca jednotka karosérie;
Centrum správ; Kontrola vykurovania klimatizácie; Elektrické spätné zrkadlo; Kompas/počítač palubného systému; Zadný stierač. |
| F7 | 10 A | Elektrické zrkadlá |
| F8 | 10 A | Relé reproduktora;
Rádio. |
| F9 | 10 A | Elektrický odmrazovač stierača |
| F10 | 10 A | Spínač zámku spojky (manuálna prevodovka);
Elektromagnet zámok páky selektora (automatická prevodovka); Relé štartovania; Kontrolér prevodovky. |
| F11 | 20A | Vykurovanie zadnej klimatizácie |
| F12 | 10 A | Relé vyhrievaného zadného skla;
Kontrola vykurovania klimatizácie; Spínače vyhrievaných sedadiel; Modul indikátora/deň svetla; Riadiaca jednotka ABS; Spínač svetiel cúvania (manuálna prevodovka); Spínač polohy parkovania/neutrál (automatická prevodovka). |
| 1 | 9A | Senzor rýchlosti vozidla;
Kontrolér motora; Imobilizér; Relé vykurovania paliva; Relé spojky kompresora klimatizácie; Poistková skrinka v motorovom priestore, poistka 13. |
| 2 | Nepoužíva sa | |
| 3 | 9A | Centrálne zamykanie;
Elektrické sedadlá; Modul umývača skiel. |
| 4 | Nepoužíva sa |
| Nr | Ampere [A] | Chránené obvody | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | Nie je použité | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Nie je použité | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 9A | Predné a zadné čerpadlá ostrekovača;
Relé zásuvky príslušenstva. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 9A | Spínač ovládania okien vodiča;
Spínač ovládania okien pasažiera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 9A | Spínač ovládania okien vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Nie je použité | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé odomykania dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé zámku dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Systém denného svietenia;
Smerovka. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé odomykania dverí vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Modul ostrekovača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Relé elektrického sklápanie zrkadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Relé elektrického otvárania zrkadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Relé vyhrievaného zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Relé reproduktora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Relé hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Relé osvetlenia na privítanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Chrysler Voyager (2001-2007) – schéma poistky
Rok výroby: 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Poistka zapaľovača cigariet – Schéma poistky v motorovom priestore – Poistka č. 8/20A
Schéma poistky v kabíne
Schéma poistky
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| poistka 1 | 10 A | Riadiaca jednotka karosérie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| poistka 2 | 10 A | Prístrojová doska;
Riadiaca jednotka prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| poistka 3 | 15A | Modul stierača;
Smerovky; Svetlo polohy predné pravé/smerovka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| poistka 4 | 15A | Hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| poistka 5 | 15A | Modul stierača;
Svetlo polohy predné ľavé/smerovka; Osvetlenie evidenčného čísla; Spínač svetlometov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| poistka 6 | 20A | Centrum správ;
Kontrola vykurovania klimatizácie; Motor zadného stierača. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| poistka 7 | 10 A | Elektrické zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| poistka 8 | 10 A | Relé reproduktora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| poistka 9 | 15A | Elektrický odmrazovač stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| poistka 10 | 10 A | Rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| poistka 11 | 20A | Vykurovanie klimatizácie vzadu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| poistka 12 | 10 A | Relé vyhrievania zadného skla;
Elektrické spätné zrkadlo; Blikajúce svetlo; Systém denného svietenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé odomykania dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé zámku dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Systém denného svietenia;
Blikače. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé odomykania dverí vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R5 | Modul stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Relé elektrické ohýbanie zrkadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Relé elektrické rozšírenie zrkadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Relé vyhrievané zadné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Relé reproduktor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Relé svetlometov hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Osvetlenie pohodlia relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 9A | Relé čerpadla paliva;
Relé rezervné; Relé spojky kompresora klimatizácie; Riadiaca jednotka motora (PCM); Solenoid recirkulácie výfukových plynov; Solenoid odvetrávania pár; Schéma poistiek v motorovom priestore, poistka 27. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 9A | Motor zámku zadného veka;
Kontakt posuvných dverí, zadné ľavé. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 9A | Čerpadlá umývača predného a zadného skla;
Relé zásuvky príslušenstva. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 9A | Spínač, okno ľavé napájané | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 9A | Spínač, ;
Spínač, napájanie okna pravého. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

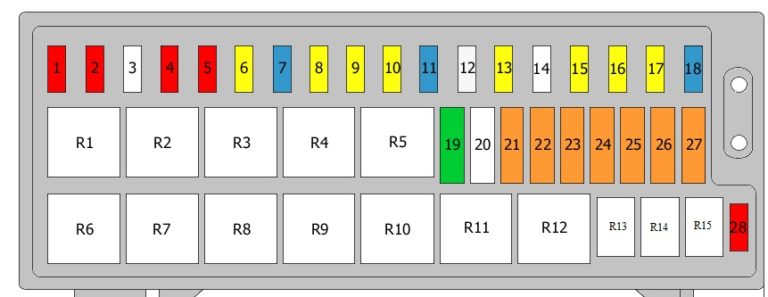

Schéma poistiek v motorovom priestore.
Poistka 1
Kontrolér airbagu – 10,0 A
Poistka 2
Kontrolér airbagu – 10,0 A
Poistka 3
Rezervná poistka
Poistka 4
Svetlomet s tlmenými svetlami vľavo – 10,0 A
Poistka 5
Svetlomet s tlmenými svetlami vpravo – 10,0 A
Poistka 6
Relé svetlometov hmlových svetiel
Svetlomet s tlmenými svetlami vľavo – 20,0 A
Poistka 7
Svetlomet s tlmenými svetlami vpravo
Svetlomety vpravo – 15,0 A
Poistka 8
Zapaľovač cigariet
20,0 A
Poistka 9
Klaksón
Relé klaksónu – 20,0 A
Poistka 10
Schéma poistiek v kabíne – 20,0 A
Poistka 11
Relé spojky kompresora klimatizácie – 15,0 A
Poistka 12
Riadiaca jednotka ABS – 25,0 A
Poistka 13
Spínač svetiel brzdy
20,0 A
Poistka 14
Poistka/relé rezervy
Poistka 15
Relé kontroly prevodovky
20,0 A
Poistka 16
Relé čerpadla paliva
Riadiaca jednotka systému prenosu (PCM)
20,0 A
Poistka 17
Relé automatického vypnutia
20,0 A
Poistka 18
Elektrické zrkadlá
Schéma poistiek v kabíne
15,0 A
Poistka 19
Relé stierača
30,0 A
Poistka 20
Nepoužívané
Poistka 21
Relé motora predného ventilátora
40,0 A
Poistka 22
Relé svetiel na polohu
40,0 A
Poistka 23
Spínač zapaľovania
Relé motora štartovania
40,0 A
Poistka 24
Relé 1 ventilátora chladenia
Relé 2 ventilátora chladenia
40,0 A
Poistka 25
Kontrolér ABS
40,0 A
Poistka 26
Centrálne zamykanie
Schéma poistiek v kabíne
40,0 A
Poistka 27
Vyhrievané zadné sklo
Schéma poistiek v kabíne
40,0 A
Poistka 28
Sedadlá s pamäťou
Modul elektrických zrkadiel
Schéma poistiek v kabíne
10,0 A
Relé R1
Relé zapaľovača cigariet
Zásuvka príslušenstva
Relé R2
Relé stieračov vysokých/nízkych
Relé R3
Relé stierača
Relé R4
Hlavné relé kabeláže
Relé R5
Relé kabeláže svetlometov
Relé R6
Relé rezervy
Relé R7
Relé klaksónu
Relé R8
Relé spojky kompresora klimatizácie
Relé R9
Relé rezervy
Relé R10
Relé motora predného ventilátora
Relé R11
Relé štartovania
Relé R12
Relé svetiel na polohu
Relé R13
Relé kontroly prevodovky
Relé R14
Relé čerpadla paliva
Dodatočné relé, čerpadlo paliva
Relé R15
Relé automatického vypnutia.

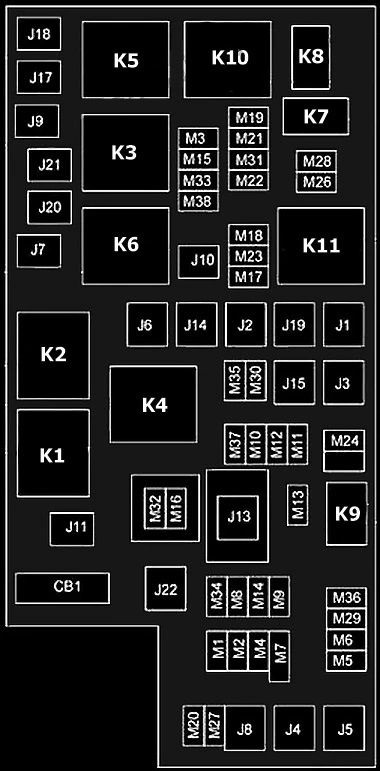

Schéma poistiek a relé – Chrysler Voyager
Týka sa nových vozidiel v rokoch:
2008.
Modul napájania úplne integrovaný (TIPM) sa nachádza v motorovom priestore blízko batérie.
Obsahuje poistky cartridge a mini poistky. Identifikačná etiketa každého prvku môže byť vytlačená alebo vyrazená na vnútornom boku krytu. Čísla vo vnútri krytu TIPM zodpovedajú nasledujúcej tabuľke.
| Hniezdo | Pojistka cartridge | Mini poistka | Popis |
|---|---|---|---|
| Hniezdo | Pojistka cartridge | Mini poistka | Popis |
| J1 | 40 A zelená | — | Elektricky sklopné sedadlo |
| J2 | 30 Amp ružová | — | Modul dverí |
| J3 | 40 A zelená | — | Modul zadných dverí (uzol zadných dverí) |
| J4 | 25 Amp prírodná | — | Uzol dverí vodiča |
| J5 | 25 Amp prírodná | — | Uzol dverí pasažiera |
| J6 | 40 A zelená | — | Čerpadlo systému proti zablokovaniu (ABS)/ESP |
| J7 | 30 Amp ružová | — | Ventil systému proti zablokovaniu (ABS) |
| J8 | 40 A zelená | — | Sedadlo s pamäťou napájania (ak je prítomné) |
| J9 | 40 A zelená | — | Motor PZEV/variabilné palivo |
| J10 | 30 Amp ružová | — | Relé stierača svetlometov/ventil manuálneho nastavenia |
| J11 | 30 Amp ružová | — | Modul posuvných dverí s napájaním |
| J13 | 60 A žltá | — | Spotreba po vypnutí zapaľovania (IOD) — hlavná |
| J14 | 40 A zelená | — | Ohrievač zadného okna |
| J15 | 30 Amp ružová | — | Zadný ventilátor |
| J17 | 40 A zelená | — | Elektromagnet štartovacieho motora |
| J18 | 20 A žltá | — | Modul riadenia pohonného systému (PCM) Rozsah prevodovky |
| J19 | 60 A žltá | — | Ventilátor chladiča |
| J20 | 30 Amp ružová | — | Predný stierač |
| J21 | 20 A žltá | — | Predné/zadné trysky |
| J22 | 25 Amp prírodná | — | Modul otváracej strechy |
| M1 | 15 A modrá | Horné centrálne brzdové svetlo (CHMSL)/spínač brzdy | |
| M2 | — | 20 A žltá | Osvetlenie prívesu |
| M3 | — | 20 A žltá | — |
| M4 | — | 10 A červená | Príves |
| M5 | — | 25 Amp prírodná | Inverter |
| M6 | — | 20 A žltá | — |
| M7 | — | 20 A žltá | Pri bode napájania č. 2 (VÝBER BATT/ACC) |
| M8 | — | 20 A žltá | Vyhrievané predné sedadlo (ak je prítomné) |
| Hniezdo | Kartušová poistka | Mini poistka | Popis |
|---|---|---|---|
| M9 | — | 20 A žltá | Vyhrievané zadné sedadlo (ak je prítomné) |
| M10 | 20 A žltá | Deaktivácia zapaľovania — systém zábavy vozidla (IOD-VES), digitálny satelitný audio prijímač (SDARS), DVD, modul hands-free (HFM), univerzálny mechanizmus otvárania dverí garáže (UGDO), svetlo v kúpeľni (VANITY LP) | |
| M11 | 10 A červená | (spotreba po vypnutí zapaľovania) IOD-HVAC/ATC, MW SENSR, lampa pod kapotou (UH LMP) | |
| M12 | — | 30 A zelená | Zosilňovač (AMP) |
| M13 | 20 A žltá | Uzol zapaľovania v kabíne (IOD-CCN). Bezdrôtový kontrolný modul (WCM), klaksón, časový modul (CLK MOD), multifunkčný spínač (MULTI-FCTN SW) | |
| M14 | — | 20 A žltá | Príves (iba export) |
| M15 | — | 20 A žltá | COL MOD, IR SNS, ventilácia ohrievača, klimatizácia/automatická regulácia teploty (HVAC/ATC), spätné zrkadlo (RR VW MIR), uzol kabíny (CCN), spínač rozvodnej skrinky (T-CASE SW), RUN/ST, multifunkčný spínač (MULTIFTCN SW), monitor tlaku pneumatík (TPM), modul sviečok (GLW PLG MOD) — iba pre export Diesel |
| M16 | 10 A červená | Kontrolér zariadení na zadržiavanie pasažierov/modul klasifikácie pasažierov (ORC/OCM) | |
| M17 | — | 15 A modrá | Ľavé zadné svetlo/osvetlenie evidenčnej značky/parkovanie (LT-TAIL/LIC/PRK LMP) |
| M18 | 15 A modrá | Pravé zadné svetlo/parkovanie/prevádzka (RT-TAIL/PRK/RUN LMP) | |
| M19 | — | 25 Amp Prírodná | Automatická deaktivácia (ASD #1 a #2) |
| M20 | 15 A modrá | Osvetlenie interiéru uzla kabíny (CCN INT LIGHT), skupina spínačov (SW BANK), modul riadenia riadenia (SCM) | |
| M21 | — | 20 A žltá | Automatická deaktivácia (ASD #3) |
| M22 | — | 10 A červená | Pravý klaksón (Klaksón RT (vysoký/nízky) |
| M23 | — | 10 A červená | Ľavý klaksón (klaksón LT (vysoký/nízky) |
| M24 | — | 25 Amp Prírodná | Zadný stierač |
| M25 | 20 A žltá | Palivové čerpadlo (FUEL PUMP), čerpadlo na naftu (DSL LIFT PUMP) – iba pre export | |
| M26 | 10 A červená | Spínač napájania zrkadla (PWR MIRR SW), spínač okna vodiča (DRVR WIND SW) | |
| M27 | 10 A červená | Spínač zapaľovania (IGN SW), modul okna (WIN MOD) | |
| M28 | 10 A červená | Kontrolér novej generácie (NGC), prenosový kanál (TRANS FEED), J1962 | |
| M29 | — | 10 A červená | Modul klasifikácie pasažierov (OCM) |
| M30 | 15 A modrá | Modul zadného stierača (RR WIPER MOD), elektricky sklopné zrkadlo (PWR FOLD MIR) | |
| M31 | — | 20 A žltá | Svetlá cúvania (LUCI B/U) |
| M32 | 10 A červená | Kontrolér zariadení na zadržiavanie pasažierov (ORC), TT EUROPE | |
| M33 | 10 A červená | Kontrolér novej generácie (NGC), globálny kontrolér motora systému pohonu (GPEC) | |
| M34 | 10 A červená | Asistent parkovania (PRK ASST). Ventilácia ohrievača, modul klimatizácie (HVAC MOD), umývanie svetlometov (HDLP WASH), kompas (COMPAS) | |
| M35 | — | 10 A červená | Vyhrievané zrkadlá |
| M36 | — | 20 A žltá | Pri napájacom bode č. 3 (BATT) |
| M37 | 10 A červená | Systém proti zablokovaniu (ABS), elektronický stabilizačný program (ESP), spínač brzdového svetla (STP LP SW), kontrola palivového čerpadla | |
| M38 | — | 25 Amp Prírodná | Zamknúť/odomknúť motory (LOCK/UNLOCK MTRS) |
Zrkadlá s vyhrievaním, zásuvka napájania v dolnom paneli prístrojov a odnímateľná stredová konzola, keď sú v prednej polohe, sú vybavené poistkami s automatickým resetovaním, ktoré môžu byť asistované iba autorizovaným predajcom. Elektricky nastaviteľné sedadlá sú chránené poistkou 30 A umiestnenou pod sedadlom vodiča. Elektrické okná sú chránené automatickou poistkou 25 A umiestnenou pod palubnou doskou blízko stĺpika riadenia. V prípade dočasnej alebo trvalej straty týchto systémov kontaktujte autorizovaného predajcu pre pomoc.
Schéma poistiek a relé – Chrysler Voyager
Vzťahuje sa na nové vozidlá v rokoch:
2009.
Modul napájania plne integrovaný (TIPM) sa nachádza v motorovom priestore blízko batérie.
Obsahuje poistky s kartúšou a mini poistky. Identifikačná etiketa každého prvku môže byť vytlačená alebo vyrazená na vnútornom boku krytu. Čísla vo vnútri krytu TIPM zodpovedajú nasledujúcej tabuľke.
| Hniezdo | Kartušová poistka | Mini poistka | Popis |
|---|---|---|---|
| Hniezdo | Kartušová poistka | Mini poistka | Popis |
| J1 | 40 A zelená | — | Elektricky sklopné sedadlo |
| J2 | 30 Amp Ružová | — | Modul zadného dverí |
| J3 | 30 Amp Ružová | — | Modul zadných dverí (uzol zadných dverí) |
| J4 | 25 Amp Prírodná | — | Uzol dverí vodiča |
| J5 | 25 Amp Prírodná | — | Uzol dverí pasažiera |
| J6 | 40 A zelená | Čerpadlo systému proti zablokovaniu (ABS)/ESP | |
| J7 | 30 Amp Ružová | Ventil systému proti zablokovaniu (ABS)/ESP | |
| J8 | 40 A zelená | — | Sedadlo s pamäťou napájania (ak je prítomné) |
| J9 | 40 A zelená | — | Motor PZEV/variabilné palivo |
| J10 | 30 Amp Ružová | — | Relé stierača svetlometov/ventil laditeľnosti zberného potrubia |
| J11 | 30 Amp Ružová | — | Modul napájania posuvných dverí/relé zámku Thatchum |
| J13 | 60 A žltá | — | Spotreba po vypnutí zapaľovania (IOD) – hlavný |
| J14 | 40 A zelená | — | Ohrievač zadného okna |
| J15 | 30 Amp Ružová | — | Zadný ventilátor |
| J17 | 40 A zelená | — | Elektromagnet motora štartéra |
| J18 | 20 A modrá | Modul riadenia pohonného systému (PCM) Gamma prevodovky | |
| J19 | 60 A žltá | — | Ventilátor chladiča |
| J20 | 30 Amp Ružová | — | Predný stierač |
| J21 | 20 A modrá | — | Predný/zadný postrekovač |
| J22 | 25 Amp Prírodná | — | Modul otváracej strechy |
| M1 | 15 A modrá | Centrálny horný brzdový svetlo (CHMSL)/spínač brzdy | |
| M2 | — | — | — |
| M3 | — | 20 A žltá | Náhradná poistka |
| M4 | — | 10 A červená | Príves |
| M5 | — | 25 Amp Prírodná | Inverter |
| M6 | — | 20 A žltá | Pri napájacom bode č. 1 (ACC), senzor dažďa |
| M7 | 20 A žltá | Pri napájacom bode č. 2 (VÝBER BATT/ACC) | |
| M8 | — | 20 A žltá | Predné vyhrievané sedadlo (ak je prítomné) |
| Incavo | Fusibile a cartuccia | Mini fusibile | Popis |
|---|---|---|---|
| M9 | — | 20 A žltá | Vyhrievané zadné sedadlo (ak je prítomné) |
| M10 | 15 A modrá | Deaktivácia zapaľovania — systém zábavy vozidla (IOD-VES), digitálny satelitný audio prijímač (SDARS), DVD, modul hands-free (HFM), univerzálny mechanizmus otvárania dverí garáže (UGDO), zrkadlové svetlo (VANITY LP), modul streamovania videa | |
| M11 | — | 10 A červená | (spotreba po vypnutí zapaľovania) IOD-HVAC/ATC |
| M12 | — | 30 A zelená | Zosilňovač (AMP)/Rádio |
| M13 | 20 A žltá | Spotreba po vypnutí zapaľovania — uzol kabíny (IOD-CCN), siréna, modul hodín (CLK MOD), multifunkčný spínač (MULTI-FCTN SW)/ITM | |
| M14 | — | 20 A žltá | Náhradná poistka |
| M15 | — | 20 A žltá | Zadné zrkadlo (RR VW MIR), uzol kabíny (CCN), multifunkčný spínač (MULTIFTCN SW), monitor tlaku pneumatík (TPM), modul sviečok (GLW PLG MOD) — len pre export na naftu, skupina prevodovky (Hallov efekt), zníženie hluku (ANC) |
| M16 | 10 A červená | Ovládač zariadení na zadržiavanie pasažierov/modul klasifikácie pasažierov (ORC/OCM) | |
| M17 | 15 A modrá | Ľavé zadné svetlo/osvetlenie evidenčnej značky/parkovanie (LT-TAIL/LIC/PRK LMP), denné svetlá | |
| M18 | 15 A modrá | Pravé zadné svetlo/parkovanie/pre jazdu (RT-TAIL/PRK/RUN LMP) | |
| M19 | — | 25 Amp Prírodná | Automatická deaktivácia (ASD #1 a #2) |
| M20 | — | 15 A modrá | Osvetlenie interiéru uzla kabíny (CCN INT LIGHT), skupina spínačov (SW BANK), modul riadenia systému riadenia (SCM), volant spínačov |
| M21 | — | 20 A žltá | Automatická deaktivácia (ASD #3) |
| M22 | — | 10 A červená | Pravý klaksón (Klaksón RT (vysoký/nízky) |
| M23 | — | 10 A červená | Ľavý klaksón (klaksón LT (vysoký/nízky) |
| M24 | — | 25 Amp Prírodná | Zadný stierač |
| M25 | 20 A žltá | Čerpadlo paliva (FUEL PUMP), čerpadlo na zdvih naftu (DSL LIFT PUMP) — len pre export | |
| M26 | 10 A červená | Spínač napájania zrkadla (PWR MIRR SW), spínač okna vodiča (DRVR WIND SW) | |
| M27 | 10 A červená | Spínač zapaľovania (IGN SW), modul okna (WIN MOD), PEM. Zámok stĺpika riadenia | |
| M28 | 10 A červená | Ovládač novej generácie (NGC), PCM, napájanie prevodovky (TRANS FEED), TCM | |
| M29 | 10 A červená | Modul klasifikácie pasažierov (OCM) | |
| M30 | 15 A modrá | Modul zadného stierača (RR WIPER MOD), elektricky sklopné zrkadlo (PWR FOLD MIR), diagnostický kábel J1962 | |
| M31 | — | 20 A žltá | Svetlá cúvania (LAMPY B/U) |
| M32 | 10 A červená | Ovládač zariadení na zadržiavanie pasažierov (ORC), TT EUROPE | |
| M33 | 10 A červená | Ovládač novej generácie (NGC), Ovládač motora Global Powertrain (GPEC), TCM | |
| M34 | 10 A červená | Asistent parkovania (PRK ASST), ventilácia vykurovania, modul klimatizácie (HVAC MOD), umývanie svetlometov (HDLP WASH), kompas (COMPAS), infračervený senzor, zadná kamera, svetlá dverí, baterka lampy, AHLM, relé Diesel, Vykurovanie kabíny, Ventilátor chladiča – Diesel | |
| M35 | — | 10 A červená | Vyhrievané zrkadlá |
| M36 | — | 20 A žltá | Pri napájacom bode č. 3 (BATT) |
| M37 | 10 A červená | Systém proti zablokovaniu (ABS), elektronický stabilizačný program (ESP), spínač svetla brzdy (STP LP SW), kontrola čerpadla paliva Rly Hi | |
| M38 | 25 Amp Prírodná | Motory zamykania/odomykania dverí (zamknutie/odomknutie MTRS), motory zamykania/odomykania zadného veka |
Zrkadlá s vyhrievaním, zásuvka napájania v dolnom paneli prístrojov a odnímateľná stredová konzola v prednej polohe sú vybavené poistkami s automatickým resetovaním, ktoré môžu byť asistované iba autorizovaným predajcom. Elektricky nastaviteľné sedadlá sú chránené poistkou 30 A umiestnenou pod sedadlom vodiča. Elektrické okná sú chránené automatickým spínačom 25 A umiestneným pod palubnou doskou blízko stĺpika riadenia. V prípade dočasnej alebo trvalej straty týchto systémov kontaktujte autorizovaného predajcu pre pomoc.
Schéma poistiek a relé – Chrysler Voyager
Týka sa nových vozidiel v rokoch:
2010.
Modul napájania plne integrovaný (TIPM) sa nachádza v motorovom priestore blízko batérie.
Obsahuje poistky s cartridgami a mini poistky. Identifikačný štítok každého prvku môže byť vytlačený alebo vyrazený na vnútornom boku krytu. Čísla vo vnútri krytu TIPM zodpovedajú tabuľke nižšie.
| Hniezdo | Kartušová poistka | Mini poistka | Popis |
|---|---|---|---|
| Hniezdo | Kartušová poistka | Mini poistka | Popis |
| J1 | 40 A zelená | — | Elektricky sklopné sedadlo |
| J2 | 30 Amp ružová | — | Modul zadného dverí |
| J3 | 30 Amp ružová | Modul zadných dverí (uzol zadných dverí) | |
| J4 | 25 Amp prírodná | — | Uzol dverí vodiča |
| J5 | 25 Amp prírodná | — | Uzol dverí pasažiera |
| J6 | 40 A zelená | Čerpadlo proti zablokovaniu bŕzd/systém kontroly stability | |
| J7 | 30 Amp ružová | — | Ventil proti zablokovaniu bŕzd/systém kontroly stability |
| J8 | 40 A zelená | — | Sedadlo s elektrickou pamäťou – ak je prítomné |
| J9 | 40 A zelená | Čiastočne nulové emisie motora vozidla/ flexibilné palivo | |
| J10 | 30 Amp ružová | Relé stierača svetlometov/ladící ventil zberného potrubia | |
| J11 | 30 Amp ružová | Modul napájania posuvných dverí / napájanie relé blokovania modulu proti krádeži | |
| J13 | 60 A žltá | Spotreba po vypnutí zapaľovania (IOD) – Hlavné | |
| J14 | 40 A zelená | — | Ohrievač zadného okna |
| J15 | 30 Amp ružová | — | Zadný ventilátor |
| J17 | 40 A zelená | — | Elektromagnet štartovacieho motora |
| J18 | 20 A modrá | Modul riadenia systému prevodovky, Rozsah prevodovky | |
| J19 | 60 A žltá | — | Ventilátor chladiča |
| J20 | 30 Amp ružová | — | Predný stierač |
| J21 | 20 A modrá | — | Predný/zadný umývač |
| J22 | 25 Amp prírodná | — | Modul otváracej strechy |
| M1 | — | 15 A modrá | Stredné zadné brzdové svetlo/spínač brzdy |
| M2 | — | — | — |
| M3 | — | 20 A žltá | Náhradná poistka |
| M4 | — | 10 A červená | Príves |
| M5 | — | 25 Amp prírodná | Inverter |
| M6 | — | 20 A žltá | Pri napájacom bode č. 1 (ACC), senzor dažďa |
| M7 | — | 20 A žltá | Pri napájacom bode č. 2 (VÝBER BATT/ACC) |
| M8 | — | 20 A žltá | Predné vyhrievané sedadlo – ak je prítomné |
| Hniezdo | Poistka s kartridžou | Mini poistka | Popis |
|---|---|---|---|
| M9 | 20 A žltá | Vyhrievané zadné sedadlo – ak je prítomné | |
| M10 | 15 A modrá | Deaktivácia zapaľovania – systém videa, satelitné rádio, DVD, modul hands-free, univerzálny mechanizmus otvárania dverí garáže, svetlo na vysávanie, modul na prenos videa v reálnom čase | |
| M11 | — | 10 A červená | Spotreba po vypnutí zapaľovania – systém riadenia klímy |
| M12 | — | 30 A zelená | Zosilňovač (AMP)/Rádio |
| M13 | 20 A žltá | Spotreba po vypnutí zapaľovania — súprava smeroviek, siréna, modul hodín, multifunkčný spínač/ITM | |
| M14 | — | 20 A žltá | Náhradná poistka |
| M15 | 20 A žltá | Zrkadlo, súprava smeroviek, multifunkčný spínač, monitor tlaku pneumatík, modul sviečok – export len pre naftu, spínač AssyShifter (efekt Hall), zníženie akustického hluku | |
| M16 | 10 A červená | Modul airbagu/modul klasifikácie cestujúcich | |
| M17 | 15 A modrá | Ľavé zadné svetlo/osvetlenie evidenčného čísla/parkovanie, obrysové svetlá | |
| M18 | 15 A modrá | Pravé zadné svetlo/položkové svetlá/obrysové svetlá | |
| M19 | 25 Amp Prírodná | Automatická deaktivácia č. 1 a č. 2 | |
| M20 | 15 A modrá | Osvetlenie interiéru súpravy smeroviek, skupina spínačov, modul stĺpika riadenia, volant spínačov | |
| M21 | — | 20 A žltá | Automatická deaktivácia č. 3 |
| M22 | — | 10 A červená | Pravý klaksón (vysoký/nízky) |
| M23 | — | 10 A červená | Ľavý klaksón (vysoký/nízky) |
| M24 | — | 25 Amp Prírodná | Zadný stierač |
| M25 | 20 A žltá | Palivové čerpadlo, čerpadlo na naftu – len na export | |
| M26 | — | 10 A červená | Spínač napájania zrkadla, spínač okna vodiča |
| M27 | 10 A červená | Spínač zapaľovania, modul bezdrôtového ovládania, modul bezkľúčového prístupu, zámok stĺpika riadenia | |
| M28 | 10 A červená | Modul riadenia systému prevodovky, napájanie prevodovky, modul riadenia prevodovky | |
| M29 | — | 10 A červená | Modul klasifikácie cestujúcich |
| M30 | 15 A modrá | Modul zadného stierača, elektricky sklopné zrkadlo, diagnostický kábel J1962 | |
| M31 | — | 20 A žltá | Rezervné svetlá |
| M32 | — | 10 A červená | Modul airbagu, TT EUROPA |
| M33 | 10 A červená | Modul riadenia systému prevodovky, modul riadenia prevodovky | |
| M34 | 10 A červená | Asistencia pri parkovaní, modul klimatizačného systému kúrenia, umývač svetlometov, kompas, infračervený senzor, zadná kamera, dvere lampy FT Drv/pass, baterka, AHLM, relé kúrenia kabíny Diesel, ventilátor s rádiom Diesel | |
| M35 | — | 10 A červená | Vyhrievané zrkadlá |
| M36 | — | 20 A žltá | Napájací bod č. 3 |
| M37 | 10 A červená | Systém proti zablokovaniu, systém kontroly stability, spínač brzdových svetiel, kontrola palivového čerpadla Rly Hi Control | |
| M38 | 25 Amp Prírodná | Motory zamykania/odomykania dverí, motory zamykania/odomykania zadného veka |
Zrkadlá s vyhrievaním, bod napájania v dolnom paneli prístrojov a odnímateľná stredová konzola v prednej polohe sú vybavené poistkami s automatickým resetovaním, ktoré môžu byť asistované iba autorizovaným predajcom. Elektricky nastaviteľné sedadlá sú chránené poistkou 30 A umiestnenou pod sedadlom vodiča. Elektrické okná sú chránené automatickým spínačom 25 A umiestneným pod prístrojovou doskou blízko stĺpika riadenia. V prípade dočasnej alebo trvalej straty týchto systémov kontaktujte autorizovaného predajcu pre pomoc.
Schéma poistiek a relé – Chrysler Voyager
Vzťahuje sa na nové vozidlá v rokoch:
2011.
Modul napájania plne integrovaný (TIPM) sa nachádza v motorovom priestore blízko batérie.
Obsahuje poistky s kartridžou a mini poistky. Štítok, ktorý identifikuje každý prvok, môže byť vytlačený alebo vyrazený na vnútornom boku krytu. Čísla vo vnútri krytu TIPM zodpovedajú tabuľke nižšie.
| Hniezdo | Poistka s cartridgou | Mini – Poistka | Popis |
|---|---|---|---|
| Hniezdo | Poistka s cartridgou | Mini – Poistka | Popis |
| J1 | 40 A zelená | — | Elektricky sklopné sedadlo |
| J2 | 30 Amp Ružová | — | Modul zadného dverí |
| J3 | 30 Amp Ružová | — | Modul zadných dverí (uzol zadných dverí) |
| J4 | 25 Amp Prírodná | — | Uzol dverí vodiča |
| J5 | 25 Amp Prírodná | — | Uzol dverí pasažiera |
| J6 | 40 A zelená | Čerpadlo proti zablokovaniu bŕzd/systém kontroly stability | |
| J7 | 30 Amp Ružová | – | Ventil proti zablokovaniu bŕzd/systém kontroly stability |
| J8 | 40 A zelená | — | Sedadlo s pamäťou napájania – ak je prítomné |
| J9 | 40 A zelená | Čiastočne nulové emisie motora vozidla/ flexibilné palivo | |
| J10 | 30 Amp Ružová | Relé stierača svetlometov/ventil ladenia zberného potrubia | |
| J11 | 30 Amp Ružová | Modul napájania posuvných dverí/pripojenie relé modulu proti krádeži | |
| J13 | 60 A žltá | — | Spotreba po vypnutí zapaľovania (IOD) – hlavné |
| J14 | 40 A zelená | — | Odmlžovač zadného okna |
| J15 | 30 Amp Ružová | — | Predný ventilátor |
| J17 | 40 A zelená | — | Elektromagnet motora štartéra |
| J18 | 20 A modrá | — | Modul riadenia systému prevodovky, Rozsah prevodovky |
| J19 | 60 A žltá | — | Ventilátor chladiča |
| J20 | 30 Amp Ružová | — | Predný stierač |
| J21 | 20 A modrá | — | Stierač predného/zadného skla |
| J22 | 25 Amp Prírodná | — | Modul otváracej strechy |
| M1 | — | 15 A modrá | Centrálny zadný stop svetlo/spínač brzdy |
| M2 | — | — | — |
| M3 | — | 20 A žltá | Náhradná poistka |
| M4 | — | 10 A červená | Príves |
| M5 | — | 25 Amp Prírodná | Invertor |
| M6 | — | 20 A žltá | Pri napájacom bode č. 1 (ACC), senzor dažďa |
| M7 | — | 20 A žltá | Pri napájacom bode č. 2 (VÝBER BATT/ACC) |
| M8 | — | 20 A žltá | Predné vyhrievané sedadlo – ak je prítomné |
| Hniezdo | Poistka s kartridžou | Mini – Poistka | Popis |
|---|---|---|---|
| M9 | — | 20 A žltá | Vyhrievané zadné sedadlo – ak je prítomné |
| M10 | 15 A modrá | Deaktivácia zapaľovania – systém videa, satelitné rádio, DVD, modul hands-free, univerzálny mechanizmus na otváranie garážových dverí, svetlo v dverách, modul na streamovanie videa | |
| M11 | 10 A červená | Spotreba po vypnutí zapaľovania – systém klimatizácie | |
| M12 | — | 30 A zelená | Zosilňovač (AMP)/Rádio |
| M13 | 20 A žltá | Spotreba po vypnutí zapaľovania – prístrojová doska, siréna, modul hodín, multifunkčný ovládač/ITM | |
| M14 | — | 20 A žltá | Náhradná poistka |
| M15 | 20 A žltá | Zrkadlo, prístrojová doska, multifunkčný ovládač, monitor tlaku pneumatík, modul sviečok – len na export naftových motorov, páka prevodovky (efekt Hall), zníženie akustického hluku | |
| M16 | 10 A červená | Modul airbagu/modul klasifikácie cestujúcich | |
| M17 | 15 A modrá | Ľavé zadné svetlo / osvetlenie evidenčného čísla / parkovacie svetlo, svetlo na státie | |
| M18 | — | 15 A modrá | Pravé zadné svetlo/parkovacie svetlo/svetlo na státie |
| M19 | — | 25 Amp Prírodná | Automatická deaktivácia č. 1 a č. 2 |
| M20 | 15 A modrá | Osvetlenie interiéru prístrojovej dosky, skupina spínačov, modul stĺpika riadenia, volant spínačov | |
| M21 | — | 20 A žltá | Automatická deaktivácia č. 3 |
| M22 | — | 10 A červená | Pravý klaksón (vysoký/nízky) |
| M23 | — | 10 A červená | Ľavý klaksón (vysoký/nízky) |
| M24 | — | 25 Amp Prírodná | Zadný stierač |
| M25 | 20 A žltá | Čerpadlo paliva, čerpadlo na naftu – len na export | |
| M26 | — | 10 A červená | Spínač napájania zrkadla, spínač okna vodiča |
| M27 | 10 A červená | Spínač zapaľovania, modul bezdrôtového ovládania, modul bezkľúčového prístupu, zamykanie stĺpika riadenia | |
| M28 | 10 A červená | Modul riadenia systému prevodovky, napájanie prevodovky, modul riadenia prevodovky | |
| M29 | — | 10 A červená | Modul klasifikácie cestujúcich |
| M30 | 15 A modrá | Modul zadného stierača, elektricky sklopné zrkadlo, diagnostický kábel J1962 | |
| M31 | — | 20 A žltá | Záložné svetlá |
| M32 | — | 10 A červená | Modul airbagu, TT EURÓPA |
| M33 | 10 A červená | Modul riadenia systému prevodovky, modul riadenia prevodovky | |
| M34 | 10 A červená | Asistencia pri parkovaní, modul klimatizačného systému vykurovania, umývač svetlometov, kompas, infračervený senzor, zadná kamera, dvere lampy FT Drv/Pass, lampa, AHLM, relé vykurovania kabíny Diesel, ventilátor s rádiom Diesel | |
| M35 | — | 10 A červená | Vyhrievané zrkadlá |
| M36 | — | 20 A žltá | Napájací bod č. 3 |
| M37 | 10 A červená | Systém proti zablokovaniu, systém kontroly stability, spínač brzdových svetiel, kontrola čerpadla paliva Rly Hi Control | |
| M38 | 25 Amp Prírodná | Motory zamykania/odomykania dverí, motory zamykania/odomykania zadného veka |
Zrkadlá s vyhrievaním, bod napájania na dolnom prístrojovom paneli a odnímateľná stredová konzola v prednej polohe sú vybavené poistkami s automatickým resetovaním, ktoré môžu byť asistované iba autorizovaným predajcom. Elektricky nastaviteľné sedadlá sú chránené poistkou 30 A umiestnenou pod sedadlom vodiča. Elektrické okná sú chránené automatickým spínačom 25 A umiestneným pod prístrojovou doskou blízko stĺpika riadenia. V prípade dočasnej alebo trvalej straty týchto systémov kontaktujte autorizovaného predajcu pre pomoc.
Schéma poistiek a relé – Chrysler Voyager
Týka sa nových vozidiel v rokoch:
2012.
Modul napájania plne integrovaný (TIPM) sa nachádza v motorovom priestore blízko batérie.
Obsahuje poistky s kartridžou a mini poistky. Štítok, ktorý identifikuje každý prvok, môže byť vytlačený alebo vyrazený na vnútornom boku krytu. Čísla vo vnútri krytu TIPM zodpovedajú tabuľke nižšie.
| Hniezdo | Poistka s kartušou | Mini – Poistka | Popis |
|---|---|---|---|
| Hniezdo | Poistka s kartušou | Mini – Poistka | Popis |
| J1 | 40 A zelená | — | Elektricky sklopné sedadlo |
| J2 | 30 Amp Ružová | — | Modul zadného dverí |
| J3 | 30 Amp Ružová | — | Modul zadných dverí |
| J4 | 25 Amp Prírodná | — | Uzol dverí vodiča |
| J5 | 25 Amp Prírodná | — | Uzol dverí cestujúceho |
| J6 | 40 A zelená | Čerpadlo proti zablokovaniu bŕzd/systém kontroly stability | |
| J7 | 30 Amp Ružová | Ventil proti zablokovaniu bŕzd/systém kontroly stability | |
| J8 | 40 A zelená | — | Sedadlo s pamäťou napájania – ak je prítomné |
| J9 | 40 A zelená | Motor vozidla s čiastočne nulovými emisiami/ flexibilné palivo – ak je prítomné | |
| J10 | 30 Amp Ružová | Ventil pre umývanie svetlometov/koleno zberného potrubia – ak je prítomné | |
| J11 | 30 Amp Ružová | Modul posuvných dverí/modul proti krádeži – ak je prítomné | |
| J12 | 30 Amp Ružová | Zadný ventilátor HVAC, motor ventilátora chladiča | |
| J13 | 60 A žltá | — | Odtok po vypnutí zapaľovania (IOD) – hlavný |
| J14 | 40 A zelená | — | Vyhrievanie zadného skla |
| J15 | 40 A zelená | — | Predný ventilátor |
| J17 | 40 A zelená | — | Elektromagnet motora štartéra |
| J18 | 20 A modrá | — | Modul riadenia systému prenosu, rozsah prevodovky |
| J19 | 60 A žltá | — | Ventilátor chladiča |
| J20 | 30 Amp Ružová | — | Predný stierač |
| J21 | 20 A modrá | — | Predná/zadná svetelná lampa |
| J22 | 25 Amp Prírodná | — | Modul otvárateľnej strechy |
| M1 | — | 15 A modrá | Centrálny zadný brzdový svetlo/spínač brzdy |
| M2 | 20 A žltá | Osvetlenie prívesu, predné hmlové svetlá, inteligentný senzor batérie (IBS) | |
| M3 | 20 A žltá | Zámok prednej/zadnej osi, motor čerpadla na vytvorenie podtlaku | |
| M4 | — | 10 A červená | Príves |
| M5 | — | 25 Amp Prírodná | Inverter |
| M6 | 20 A žltá | Napájací zdroj č. 1 (ACC), senzor dažďa, zapaľovač cigariet (prístrojová doska alebo zadná konzola) | |
| M7 | 20 A žltá | Napájací zdroj č. 2 (BATT/ACC SELECT) – Stredné sedadlo alebo so zadnou konzolou | |
| M8 | — | 20 A žltá | Vyhrievané predné sedadlo – ak je prítomné |
| Hniezdo | Poistka s kartušou | Mini – Poistka | Popis |
|---|---|---|---|
| M9 | — | 20 A žltá | Vyhrievané zadné sedadlo – ak je prítomné |
| M10 | 15 A modrá | Odpojenie napájania – systém videa, satelitné rádio, DVD, modul hands-free, univerzálny mechanizmus na otváranie garážových dverí, svetlo v prahoch, modul streamovania videa – ak je prítomné | |
| M11 | — | 10 A červená | Systém klimatizácie |
| M12 | — | 30 A zelená | Zosilňovač/Rádio |
| M13 | 20 A žltá | Sada smeroviek, siréna, modul hodín, multifunkčný spínač – v závislosti od výbavy | |
| M14 | — | 20 A žltá | Príves – ak je prítomný |
| M15 | 20 A žltá | Zadné zrkadlo, sada smeroviek, multifunkčný spínač, monitor tlaku pneumatík, modul zapaľovacích sviečok – ak je prítomný | |
| M16 | 10 A červená | Modul airbagu/modul klasifikácie cestujúcich | |
| M17 | 15 A modrá | Ľavé zadné svetlo/osvetlenie evidenčného čísla/osvetlenie parkovania, denné svetlá | |
| M18 | — | 15 A modrá | Pravé zadné svetlo/osvetlenie parkovania/denné svetlá |
| M19 | — | 25 Amp Prírodné | Systém prenosu |
| M20 | 15 A modrá | Osvetlenie interiéru sady smeroviek, skupina spínačov, modul stĺpika riadenia, volantové spínače | |
| M21 | — | 20 A žltá | Systém prenosu |
| M22 | — | 10 A červená | Klaksón |
| M23 | — | 10 A červená | Klaksón |
| M24 | — | 25 Amp Prírodné | Zadný stierač |
| M25 | 20 A žltá | Čerpadlo paliva, čerpadlo na zdvih naftu – ak je prítomné | |
| M26 | 10 A červená | Spínač napájania zrkadla, spínač okna vodiča | |
| M27 | 10 A červená | Modul bezdrôtového ovládania, modul prístupu bez kľúča | |
| M28 | — | 10 A červená | Systém prenosu, modul ovládania prevodovky |
| M29 | — | 10 A červená | Modul klasifikácie cestujúcich |
| M30 | — | 15 A modrá | Modul zadného stierača, elektricky sklopné zrkadlo |
| M31 | — | 20 A žltá | Záložné svetlá |
| M32 | 10 A červená | Modul airbagu, THATCHUM – ak je prítomný | |
| M33 | — | 10 A červená | Systém prenosu |
| M34 | 10 A červená | Asistencia pri parkovaní, modul ovládania klimatizácie vykurovania, tryskový svetlomet, kompas, zadná kamera, svetlá dverí, baterka, relé vykurovania kabíny Diesel, ventilátor s rádiom Diesel – v závislosti od výbavy | |
| M35 | — | 10 A červená | Vyhrievané zrkadlá |
| M36 | — | 20 A žltá | Napájací zdroj č. 3 (prístrojová doska alebo stredová konzola) |
| M37 | 10 A červená | Systém ABS, kontrola stability, brzdové svetlo, čerpadlo paliva | |
| M38 | 25 Amp Prírodné | Motory zamykania/odomykania dverí, motory zamykania/odomykania zadného veka |
Zrkadlá s vyhrievaním, zásuvka na napájanie v dolnom paneli prístrojovej dosky a odnímateľná stredová konzola v prednej polohe sú vybavené poistkami s automatickým obnovením, ktoré môžu byť opravené iba autorizovaným predajcom. Elektricky nastaviteľné sedadlá sú chránené poistkou 30 A umiestnenou pod sedadlom vodiča. Elektrické okná sú chránené automatickým spínačom 25 A umiestneným pod prístrojovou doskou blízko stĺpika riadenia. V prípade dočasnej alebo trvalej straty týchto systémov kontaktujte autorizovaného predajcu pre pomoc.
Schéma poistiek a relé – Chrysler Voyager
Týka sa nových vozidiel v rokoch:
2013, 2014, 2015.
Modul napájania plne integrovaný (TIPM) sa nachádza v motorovom priestore blízko batérie.
Obsahuje poistky s kartridžou a mini poistky. Identifikačná etiketa každého prvku môže byť vytlačená alebo vyrazená na vnútornom boku krytu. Čísla vo vnútri krytu TIPM zodpovedajú tabuľke nižšie.
| Hniezdo | Kartušová poistka | Mini poistka | Popis |
|---|---|---|---|
| Hniezdo | Kartušová poistka | Mini poistka | Popis |
| J1 | 40 A zelená | — | Elektricky sklopné sedadlo |
| J2 | 30 Amp Ružová | — | Modul zadného dverí |
| J3 | 30 Amp Ružová | — | Modul zadných dverí |
| J4 | 25 Amp Prírodná | — | Uzol dverí vodiča |
| J5 | 25 Amp Prírodná | — | Uzol dverí pasažiera |
| J6 | 40 A zelená | — | Čerpadlo proti zablokovaniu bŕzd/systém kontroly stability |
| J7 | 30 Amp Ružová | — | Ventil proti zablokovaniu bŕzd/systém kontroly stability |
| J8 | 40 A zelená | — | Sedadlo s pamäťou napájania – ak je prítomné |
| J9 | 40 A zelená | Čiastočne nulové emisie motora vozidla/variabilné palivo – ak je prítomné | |
| J10 | 30 Amp Ružová | Ventil ostrekovača svetlometov/regulátor zberného potrubia – ak je prítomné | |
| J11 | 30 Amp Ružová | Modul posuvných dverí/modul proti krádeži – ak je prítomné | |
| J12 | 30 Amp Ružová | Zadný ventilátor HVAC, motor ventilátora chladiča | |
| J13 | 60 A žltá | — | Odběr po vypnutí zapaľovania (IOD) – hlavný |
| J14 | 40 A zelená | — | Ohrievač zadného okna |
| J15 | 40 A zelená | — | Predný ventilátor |
| J17 | 40 A zelená | — | Elektromagnet motora štartéra |
| J18 | 20 A modrá | — | Modul riadenia systému prevodovky, rozsah prevodovky |
| J19 | 60 A žltá | — | Ventilátor chladiča |
| J20 | 30 Amp Ružová | — | Predný stierač |
| J21 | 20 A modrá | — | Ostrekovač predného/zadného skla |
| J22 | 25 Amp Prírodná | — | Modul otváracej strechy |
| M1 | — | 15 A modrá | Centrálny zadný brzdový svetlo/spínač brzdy |
| M2 | — | 20 A žltá | Predné hmlové svetlá |
| M3 | — | 20 A žltá | Zámok prednej/zadnej osi, motor vákuového čerpadla |
| M4 | — | 10 A červená | Príves |
| M5 | — | 25 Amp Prírodná | Inverter |
| M6 | — | 20 A žltá | Pri napájacom bode č. 1 (ACC), senzor dažďa, zapaľovač cigariet (prístrojová doska alebo zadná konzola) |
| M7 | 20 A žltá | Napájací bod č. 2 (BATT/ACC SELECT) – Stredné sedadlo alebo so zadnou konzolou | |
| M8 | — | 20 A žltá | Vyhrievané predné sedadlo – ak je prítomné |
| Hniezdo | Patrónová poistka | Mini poistka | Popis |
|---|---|---|---|
| M9 | — | 20 A žltá | Vyhrievané zadné sedadlo – ak je prítomné |
| M10 | 15 A modrá | Vypnutie zapaľovania – video systém, satelitný rádio, DVD, modul hands-free, univerzálny mechanizmus na otváranie garážových dverí, žiarovka v prázdne, modul na streamovanie videa – ak je prítomné | |
| M11 | — | 10 A červená | Systém klimatizácie |
| M12 | — | 30 A zelená | Zosilňovač/Rádio |
| M13 | — | 20 A žltá | Sada smeroviek, siréna, modul hodín, multifunkčný spínač – v závislosti od výbavy |
| M14 | — | 20 A žltá | Príves – ak je prítomný |
| M15 | 20 A žltá | Zrkadlo, sada smeroviek, multifunkčný spínač, monitor tlaku pneumatík, modul zapaľovacích sviečok – ak je prítomný | |
| M16 | — | 10 A červená | Modul airbagu/modul klasifikácie cestujúcich |
| M17 | — | 15 A modrá | Ľavé zadné svetlo/osvetlenie evidenčného čísla/parkovacie svetlá |
| M18 | — | 15 A modrá | Pravé zadné svetlo/parkovacie svetlá/pre jazdu |
| M19 | — | 25 Amp Prírodné | Systém prenosu |
| M20 | — | 15 A modrá | Osvetlenie interiéru sady smeroviek, skupina spínačov, modul stĺpika riadenia, volant spínačov |
| M21 | — | 20 A žltá | Systém prenosu |
| M22 | — | 10 A červená | Klakson |
| M23 | — | 10 A červená | Klakson |
| M24 | — | 25 Amp Prírodné | Zadný stierač |
| M25 | — | 20 A žltá | Palivové čerpadlo, čerpadlo na naftu – ak je prítomné |
| M26 | — | 10 A červená | Spínač napájania zrkadla, spínač okna vodiča |
| M27 | — | 10 A červená | Modul bezdrôtového ovládania, modul bezkľúčového prístupu |
| M28 | — | 10 A červená | Systém prenosu, modul ovládania prevodovky |
| M29 | — | 10 A červená | Modul klasifikácie cestujúcich |
| M30 | — | 15 A modrá | Modul zadného stierača, elektricky sklopné zrkadlo |
| M31 | — | 20 A žltá | Rezervné svetlá |
| M32 | — | 10 A červená | Modul airbagu, THATCHUM – ak je prítomný |
| M33 | — | 10 A červená | Systém prenosu |
| M34 | 10 A červená | Asistencia pri parkovaní, modul ovládania vykurovania kabíny, umývač svetlometov, kompas, zadná kamera, svetlá dverí, baterka, relé vykurovania kabíny Diesel, ventilátor s rádiom Diesel – v závislosti od výbavy | |
| M35 | — | 10 A červená | Vyhrievané zrkadlá |
| M36 | — | 20 A žltá | Napájací bod č. 3 (prístrojová doska alebo stredový panel) |
| M37 | — | 10 A červená | Systém ABS, kontrola stability, brzdové svetlo, palivové čerpadlo |
| M38 | — | 25 Amp Prírodné | Motory zamykania/odomykania dverí, motory zamykania/odomykania zadných dverí |
| CB1 | – | Spínač obvodu 25 A | Napájanie okna |
Schéma poistiek a relé – Chrysler Voyager
Týka sa nových vozidiel v rokoch:
2013, 2014, 2015.
Modul napájania úplne integrovaný (TIPM) sa nachádza v motorovom priestore blízko batérie.
Obsahuje poistky s kartridžou a mini poistky. Identifikačná etiketa každého prvku môže byť vytlačená alebo vyrazená na vnútornom boku krytu. Čísla vo vnútri krytu TIPM zodpovedajú tabuľke nižšie.
| Hniezdo | Kartušová poistka | Mini poistka | Popis |
|---|---|---|---|
| Hniezdo | Kartušová poistka | Mini poistka | Popis |
| J1 | 40 A zelená | — | Elektricky sklopné sedadlo |
| J2 | 30 Amp ružová | — | Modul zadného veka |
| J3 | 30 Amp ružová | — | Modul zadných dverí |
| J4 | 25 Amp prírodná | — | Uzol dverí vodiča |
| J5 | 25 Amp prírodná | — | Uzol dverí pasažiera |
| J6 | 40 A zelená | — | Čerpadlo proti zablokovaniu bŕzd/systém kontroly stability |
| J7 | 30 Amp ružová | — | Ventil proti zablokovaniu bŕzd/systém kontroly stability |
| J8 | 40 A zelená | — | Sedadlo s pamäťou napájania – ak je prítomné |
| J9 | 40 A zelená | Čiastočne nulové emisie motora vozidla/variabilné palivo – ak je prítomné | |
| J10 | 30 Amp ružová | Ventil ostrekovača svetlometov/regulátor zberného potrubia – ak je prítomné | |
| J11 | 30 Amp ružová | Modul posuvných dverí/modul proti krádeži – ak je prítomné | |
| J12 | 30 Amp ružová | Zadný ventilátor HVAC, motor ventilátora chladiča | |
| J13 | 60 A žltá | — | Odber po vypnutí zapaľovania (IOD) – hlavný |
| J14 | 40 A zelená | — | Odmlžovač zadného okna |
| J15 | 40 A zelená | — | Predný ventilátor |
| J17 | 40 A zelená | — | Elektromagnet motora štartéra |
| J18 | 20 A modrá | — | Modul riadenia systému prevodovky, rozsah prevodovky |
| J19 | 60 A žltá | — | Ventilátor chladiča |
| J20 | 30 Amp ružová | — | Predný stierač |
| J21 | 20 A modrá | — | Ostrekovač predného/zadného skla |
| J22 | 25 Amp prírodná | — | Modul otváracej strechy |
| M1 | — | 15 A modrá | Centrálny zadný brzdový svetlo/spínač brzdy |
| M2 | — | 20 A žltá | Predné hmlové svetlá |
| M3 | — | 20 A žltá | Zámok prednej/zadnej osi, motor vakuového čerpadla |
| M4 | — | 10 A červená | Príves |
| M5 | — | 25 Amp prírodná | Inverter |
| M6 | — | 20 A žltá | Pri napájacom bode č. 1 (ACC), senzor dažďa, zapaľovač cigariet (prístrojová doska alebo zadná konzola) |
| M7 | 20 A žltá | Napájací bod č. 2 (BATT/ACC SELECT) – Stredové sedadlo alebo so zadnou konzolou | |
| M8 | — | 20 A žltá | Vyhrievané predné sedadlo – ak je prítomné |
| Hniezdo | Patrónová poistka | Mini poistka | Popis |
|---|---|---|---|
| M9 | — | 20 A žltá | Vyhrievané zadné sedadlo – ak je prítomné |
| M10 | 15 A modrá | Vypnutie zapaľovania – video systém, satelitné rádio, DVD, modul hands-free, univerzálny mechanizmus na otváranie garážových dverí, žiarovka v prázdne, modul na prenos videa v reálnom čase – ak je prítomné | |
| M11 | — | 10 A červená | Systém klimatizácie |
| M12 | — | 30 A zelená | Zosilňovač/Rádio |
| M13 | — | 20 A žltá | Sada smeroviek, siréna, modul hodín, multifunkčný spínač – v závislosti od výbavy |
| M14 | — | 20 A žltá | Príves – ak je prítomný |
| M15 | 20 A žltá | Zadné zrkadlo, sada smeroviek, multifunkčný spínač, monitor tlaku pneumatík, modul zapaľovacích sviečok – ak je prítomný | |
| M16 | — | 10 A červená | Modul airbagu/modul klasifikácie pasažierov |
| M17 | — | 15 A modrá | Ľavé zadné svetlo/osvetlenie evidenčného čísla/parkovacie svetlá |
| M18 | — | 15 A modrá | Pravé zadné svetlo/parkovacie svetlá/pre jazdu |
| M19 | — | 25 Amp Prírodná | Systém prenosu |
| M20 | — | 15 A modrá | Osvetlenie interiéru sady smeroviek, skupina spínačov, modul stĺpika riadenia, volant spínačov |
| M21 | — | 20 A žltá | Systém prenosu |
| M22 | — | 10 A červená | Klaksón |
| M23 | — | 10 A červená | Klaksón |
| M24 | — | 25 Amp Prírodná | Zadný stierač |
| M25 | — | 20 A žltá | Palivové čerpadlo, čerpadlo na naftu – ak je prítomné |
| M26 | — | 10 A červená | Spínač napájania zrkadla, spínač okna vodiča |
| M27 | — | 10 A červená | Modul bezdrôtového ovládania, modul bezkľúčového prístupu |
| M28 | — | 10 A červená | Systém prenosu, modul ovládania prevodovky |
| M29 | — | 10 A červená | Modul klasifikácie pasažierov |
| M30 | — | 15 A modrá | Modul zadného stierača, elektricky sklopné zrkadlo |
| M31 | — | 20 A žltá | Rezervné svetlá |
| M32 | — | 10 A červená | Modul airbagu, THATCHUM – ak je prítomný |
| M33 | — | 10 A červená | Systém prenosu |
| M34 | 10 A červená | Asistencia pri parkovaní, modul ovládania vykurovania kabíny, umývač svetlometov, kompas, zadná kamera, osvetlenie dverí, baterka, relé vykurovania kabíny Diesel, ventilátor s rádiom Diesel – v závislosti od výbavy | |
| M35 | — | 10 A červená | Vyhrievané zrkadlá |
| M36 | — | 20 A žltá | Napájací bod č. 3 (prístrojová doska alebo stred konzoly) |
| M37 | — | 10 A červená | Systém ABS, kontrola stability, brzdové svetlo, palivové čerpadlo |
| M38 | — | 25 Amp Prírodná | Motory zamykania/odomykania dverí, motory zamykania/odomykania zadných dverí |
| CB1 | – | Spínač obvodu 25 A | Napájanie okna |
Schéma poistiek a relé – Chrysler Voyager
Týka sa nových vozidiel v rokoch:
2016.
Modul napájania úplne integrovaný (TIPM) sa nachádza v motorovom priestore blízko batérie.
Obsahuje poistky s cartridgou a mini poistky. Identifikačný štítok každého prvku môže byť vytlačený alebo vyrazený na vnútornom boku krytu. Čísla vo vnútri krytu TIPM zodpovedajú tabuľke nižšie.
| Hniezdo | Kartušová poistka | Mini -poistka | Popis |
|---|---|---|---|
| Hniezdo | Kartušová poistka | Mini -poistka | Popis |
| J1 | 40 A zelená | – | Elektricky sklopné sedadlo |
| J2 | 30 Amp Ružová | – | Modul zadného veka |
| J3 | 30 Amp Ružová | – | Modul zadných dverí |
| J4 | 25 A Priehľadná | – | Uzol dverí vodiča |
| J5 | 25 A Priehľadná | – | Uzol dverí pasažiera |
| J6 | 40 A zelená | — | Pumpa proti zablokovaniu bŕzd/systém kontroly stability |
| J7 | 30 Amp Ružová | — | Ventil proti zablokovaniu bŕzd/systém kontroly stability |
| J8 | 40 A zelená | – | Sedadlo s pamäťou napájania — ak je prítomné |
| J9 | 40 A zelená | Čiastočne nulové emisie Motor vozidla/variabilné palivo — ak je prítomné | |
| J10 | 30 Amp Ružová | Ventil ostrekovača svetlometu/regulátor zberného potrubia – ak je prítomný | |
| J11 | 30 Amp Ružová | — | Modul posuvných dverí/modul proti krádeži — ak je prítomný |
| J12 | 30 Amp Ružová | – | Zadný ventilátor HVAC, motor ventilátora chladiča |
| J13 | 60 A žltá | – | Odtok po vypnutí zapaľovania (IOD) – hlavný |
| J14 | 40 A zelená | – | Ohrievač zadného skla |
| J15 | 40 A zelená | – | Predný ventilátor |
| J17 | 40 A zelená | – | Elektromagnet motora štartéra |
| J18 | 20 A modrá | – | Modul riadenia systému prevodovky, Rozsah prevodovky |
| J19 | 60 A žltá | – | Ventilátor chladiča |
| J20 | 30 Amp Ružová | – | Predný stierač |
| J21 | 20 A modrá | – | Predný/zadný umývač |
| J22 | 25 A Priehľadná | – | Modul otváracej strechy |
| M1 | – | 15 A modrá | Centrálny zadný brzdový svetlo/spínač brzdy |
| M2 | – | 20 A žltá | Predné hmlové svetlá |
| M3 | – | 20 A žltá | Zámok prednej/zadnej osi, motor vakuovej pumpy |
| M5 | – | 25 A Priehľadná | Inverter |
| M6 | 20 A žltá | Pri čísle 1 (ACC), senzor dažďa, zapaľovač cigariet (prístrojová doska alebo s konzolou vzadu) | |
| M7 | 20 A žltá | Pri čísle 2 (BATT/ACC SELECT) – Stredové sedadlo alebo s konzolou vzadu | |
| M8 | – | 20 A žltá | Vyhrievané predné sedadlo — ak je prítomné |
| M9 | – | 20 A žltá | Vyhrievané zadné sedadlo — ak je prítomné |
| Dutina | Poistka s kartušou | Mini -poistka | Popis |
|---|---|---|---|
| M10 | 15 A modrá | Odber po vypnutí zapaľovania — video systém, satelitné rádio, DVD, modul hands-free, univerzálny mechanizmus otvárania garážových dverí, svetlo na vysávanie, modul na streamovanie videa — ak je prítomný | |
| M11 | – | 10 A červená | Systém klimatizácie |
| M12 | – | 30 A zelená | Zosilňovač/Rádio |
| M13 | 20 A žltá | Sada smeroviek, siréna, modul hodiniek, multifunkčný spínač – v závislosti od výbavy | |
| M14 | – | 20 A žltá | Prívesné ťažné zariadenie – ak je prítomné |
| M15 | 20 A žltá | Zadné zrkadlo, sada smeroviek, multifunkčný spínač, monitor tlaku v pneumatikách, modul žhavičov – ak je prítomný | |
| M16 | 10 A červená | Modul airbagu/modul klasifikácie cestujúcich | |
| M17 | – | 15 A modrá | Ľavé zadné svetlo/svetlá evidenčného čísla/parkovacie svetlá |
| M18 | – | 15 A modrá | Pravé zadné svetlo/parkovacie svetlá/svetlá na jazdu |
| M19 | – | 25 A Priehľadná | Systém prenosu |
| M20 | 15 A modrá | Vnútorné osvetlenie sady smeroviek, skupina spínačov, modul stĺpika riadenia, volant spínačov | |
| M21 | – | 20 A žltá | Systém prenosu |
| M22 | – | 10 A červená | Klakson |
| M23 | – | 10 A červená | Klakson |
| M24 | – | 25 A Priehľadná | Zadný stierač |
| M25 | – | 20 A žltá | Čerpadlo paliva, čerpadlo na naftu — ak je prítomné |
| M26 | – | 10 A červená | Spínač napájania zrkadla, spínač okna vodiča |
| M27 | — | 10 A červená | Modul bezdrôtového ovládania, modul bezkľúčového prístupu |
| M28 | – | 10 A červená | Systém prenosu, modul ovládania prevodovky |
| M29 | – | 10 A červená | Modul klasifikácie cestujúcich |
| M30 | – | 15 A modrá | Modul zadného stierača, elektricky sklopné zrkadlo |
| M31 | – | 20 A žltá | Rezervné svetlá |
| M32 | – | 10 A červená | Modul airbagu, THATCHUM – ak je prítomný |
| M33 | – | 10 A červená | Systém prenosu |
| M34 | 10 A červená | Asistencia pri parkovaní, modul ovládania kúrenia, umývač svetlometov, kompas, zadná kamera, svetlá dverí, baterka, relé kúrenia kabíny Diesel, ventilátor s rádiom Diesel – v závislosti od výbavy | |
| M35 | – | 10 A červená | Vyhrievané zrkadlá |
| M36 | – | 20 A žltá | Pri čísle 3 (prístrojová doska alebo s centrálnou konzolou) |
| M37 | — | 10 A červená | Systém ABS, kontrola stability, brzdové svetlo, čerpadlo paliva |
| M38 | — | 25 A Priehľadná | Motory zamykania/odomykania dverí, motory zamykania/odomykania zadného dverí |
| CB1 | – | Spínač obvodu 25 A | Napájanie okna |
O Chrysler Voyager (1995-2016)
Chrysler Voyager, vyrábaný v rokoch 1995 až 2016, je obľúbeným minivanom, ktorý ponúka pohodlné a priestranné riešenie pre rodiny a cestovanie. Tento model je známy svojou spoľahlivosťou a všestrannosťou, pričom poskytuje rôzne možnosti motorizácie, vrátane benzínových a naftových motorov. V priebehu rokov sa Voyager vyvíjal, aby ponúkol moderné technológie a pohodlie, pričom si zachoval svoju charakteristickú robustnosť a praktickosť. Interiér je navrhnutý tak, aby poskytoval dostatok miesta pre pasažierov aj batožinu, čo z neho robí ideálne vozidlo pre dlhé cesty aj každodenné použitie.
Schéma poistkovej skrinky Chrysler Voyager
Táto stránka zobrazuje schému poistkovej skrinky pre Chrysler Voyager, ktorá je nevyhnutná pre identifikáciu a údržbu elektrických systémov vozidla. Typické umiestnenie poistkovej skrinky v tomto modeli je pod kapotou a v interiéri vozidla, zvyčajne pod prístrojovou doskou. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať prehľad o jej konfigurácii a funkciách.
