Mercedes-Benz Vito/Viano W639 (2003-2014) – poistková skrinka

Mercedes Vito/Viano W639 (2003-2014) – schéma poistky

Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Poistka zapaľovača cigariet (predná) –  Poistková skrinka v motorovom priestore. Poistka F18/15A

Poistková skrinka v motorovom priestore

Poloha poistkovej skrinky

Poistková skrinka sa nachádza na pravej strane motorového priestoru.

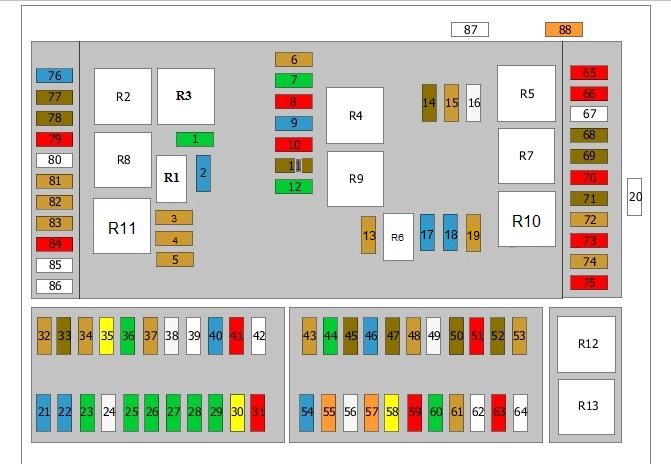

Schéma poistkovej skrinky (VIN – ***********138470).



Nr	Ampere [A]	Popis
Nr	Ampere [A]	Popis
1	30A	Svetlomety stierača predné
2	15A	Klakson
3	5A	Spínač
4	7,5A	Ohrievač
5	5A	Predpojistka diagnostická; Spínač, vonkajšie svetlá; Prístrojová doska.
6	5A	Riadenie motora
7	30A	Svetlomet stierača zadný
8	10 A	Napájanie; Riadenie motora.
9	15A	Napájanie; Riadenie motora.
10	10 A	Napájanie; Riadenie motora.
11	7,5A	Terminál 30
12	30A	Zadné sklo vyhrievané
13	7,5A	Spínač zapaľovania; Panel prístrojov.
14	7,5A	Brzdový systém
15	5A	Nastavenie svetlometov
16	25A	Motorček štartovania
17	15A	Čerpadlo paliva
18	15A	Osvetlenie priestoru pre rukavice; Zapaľovač cigariet.
19	5A	Rádio
20	150A	Terminál 30; Palubný počítač.
21	15A	Predpojistka predná 12V
22	15A	Predpojistka predná 12V
23	30A	Predpojistka pre príves
24	25A	Predpojistka pre príves
25	30A	Nastavenie sedadla vodiča
26	30A	Nastavenie sedadla pasažiera
27	30A	Ovládanie posuvných dverí
28	30A	Ovládanie posuvných dverí
29	30A	Zadný ventilátor
30	20A	Pneumatické odpruženie alebo 4WD (aj 40A)
31	10 A	Asistencia pri parkovaní
32	5A	Riadiaca jednotka monitorovania tlaku pneumatík
33	7,5A	Riadiaca jednotka telefónu
34	5A	televízny tuner
35	20A	Riadiaca jednotka ohrievača
36	30A	Zamknutie zadného dverí
37	5A	Klimatizácia zadná
38	25A	Riadiaca jednotka ABS
39	Nez použité
40	15A	Predpojistka zadná 12V
41	10 A	Riadiaca jednotka smeroviek
42	Nez použité
43	5A	Tachograf
44	30A	Vyhrievané sedadlá
45	7,5A	Telefón
46	15A	Televízny tuner
47	7,5A	Predná klimatizácia
48	5A	Prijímač diaľkového ovládania ohrievača
49	25A	Zadný posuvný strešný okno
50	7,5A	Horná konzola alebo posuvná strecha (aj 25A)

Nr	Ampere [A]	Popis
51	10 A	Vnútorné svetlá)
52	7,5A	Televízny tuner
53	5A	Spínač vonkajších svetiel
54	15A	Riadiaca jednotka navigácie
55	40A	Čerpadlo podtlaku brzdy
56	25A	Brzdový systém
57	40A	Predný ventilátor
58	20A	Elektrická blokácia riadenia; Spínač zapaľovania.
59	10 A	Riadiaca jednotka sirény ATA
60	30A	Odtok svetlometov
61	5A	Napájanie; Klimatizácia.
62	Nez použité
63	10 A	Diagnostický konektor
64	Nez použité
65	10 A	Riadiaca jednotka motora, diesel
66	10 A	Riadiaca jednotka motora, diesel
67	Nez použité
68	7,5A	Televízny tuner
69	7,5A	Zrkadlo na strane pasažiera
70	10 A	Nastavenie sedadla
71	7,5A	Stropná konzola
72	5A	Terminál 15
73	10 A	Riadiaca jednotka airbagu
74	5A	Telefón
75	10 A	Hlasový klaksón
76	15A	Zapaľovacia cievka; Terminál 15.
77	7,5A	Rukoväť voliča automatickej prevodovky
78	7,5A	Tachograf
79	10 A	Riadiaca jednotka airbagu
80	Nez použité
81	5A	Konektor pre príves
82	5A	Relé odpojenia
83	5A	Terminál 15
84	10 A	Terminál 87
85	Nez použité
86	Nez použité
87	60A	Ventilátor klimatizácie
88	40A	Čerpadlo vstrekovania sekundárneho vzduchu
R1		Relé klaksónu
R2		Relé stierača č. 1
R3		Relé stierača č. 2
R4		Relé napájania; Riadenie motora.
R5		Relé štartovacieho motora
R6		Relé čerpadla paliva
R7		Relé terminálu 15R
R8		Relé terminálu 15R
R9		Relé vyhrievaného zadného skla
R10		Nez použité
R11		Nez použité
R12		Relé odtokov svetlometov
R13		Relé čerpadla vstrekovania sekundárneho vzduchu

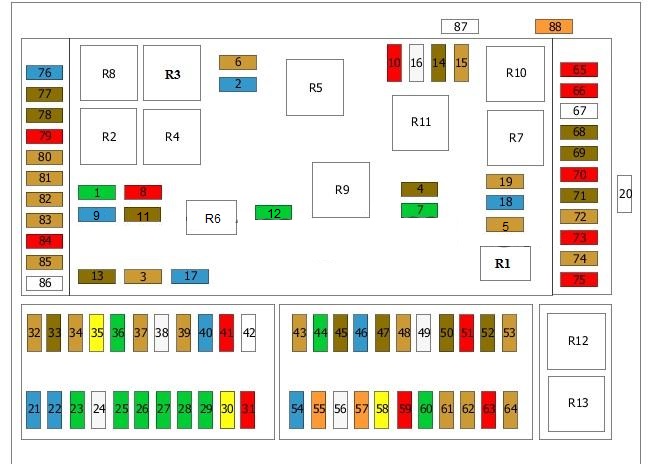

Schéma poistkovej skrinky (VIN ***********138471 – ).



Nr	Ampere [A]	Popis
Nr	Ampere [A]	Popis
1	30A	Svetlomety stierača predné
2	15A	Klaksón
3	5A	Spínač
4	7,5A	Ohrievač
5	5A	Predpojistka diagnostická; Spínač, vonkajšie svetlá; Prístrojová doska.
6	5A	Riadenie motora
7	30A	Svetlomet stierača zadný
8	10 A	Napájanie; Riadenie motora.
9	15A	Napájanie; Riadenie motora.
10	10 A	Napájanie; Riadenie motora.
11	7,5A	Terminál 30
12	30A	Vyhrievané zadné sklo
13	7,5A	Spínač zapaľovania; Prístrojová doska.
14	7,5A	Brzdový systém
15	5A	Nastavenie svetlometov
16	25A	Motorček štartovania
17	15A	Čerpadlo paliva
18	15A	Osvetlenie priestoru pre rukavice; Zapaľovač cigariet.
19	5A	Rádio
20	225A	Terminál 30; Palubný počítač.
21	15A	Predpojistka predná 12V
22	15A	Predpojistka predná 12V
23	30A	Predpojistka pre príves
24	25A	Predpojistka pre príves
25	30A	Nastavenie sedadla vodiča
26	30A	Nastavenie sedadla pasažiera
27	30A	Ovládanie posuvných dverí
28	30A	Ovládanie posuvných dverí
29	30A	Ventilátor zadný
30	20A	Pneumatické odpruženie alebo 4WD (aj 40A).
31	10 A	Asistencia pri parkovaní
32	5A	Riadiaca jednotka monitorovania tlaku pneumatík
33	7,5A	Riadiaca jednotka telefónu
34	5A	Televízny tuner
35	20A	Riadiaca jednotka ohrievača
36	30A	Zamknutie zadného dverí
37	5A	Klimatizácia zadná
38	25A	Riadiaca jednotka ABS
39	5A	Taxi balík
40	15A	Predpojistka zadná 12V
41	10 A	Riadiaca jednotka smeroviek
42	Nepoužíva sa
43	5A	Tachograf
44	30A	Vyhrievané sedadlá
45	7,5A	Telefón
46	15A	Televízny tuner
47	7,5A	Predná klimatizácia
48	5A	Prijímač diaľkového ovládania ohrievača
49	25A	Posuvná strecha zadná
50	7,5A	Horná konzola alebo posuvná strecha (aj 25A).

Nr	Ampere [A]	Popis
51	10 A	Vnútorné svetlá)
52	7,5A	Televízny tuner
53	5A	Spínač vonkajších svetiel
54	15A	Jednotka riadenia navigácie
55	40A	Čerpadlo podtlaku brzdy
56	25A	Brzdový systém
57	40A	Predný ventilátor
58	20A	Elektrická blokácia riadenia; Spínač zapaľovania.
59	10 A	Jednotka riadenia sirény ATA
60	30A	Stierač svetlometov
61	5A	Napájanie; Klimatizácia.
62	5A	Jednotka riadenia audio brány
63	10 A	Diagnostický konektor
64	5A	Centrálny riadiaci modul brány
65	10 A	Jednotka riadenia motora, diesel
66	10 A	Jednotka riadenia motora, diesel
67	Nepoužíva sa
68	7,5A	Televízny tuner
69	7,5A	Zrkadlo na strane pasažiera
70	10 A	Nastavenie sedadla
71	7,5A	Visiaca konzola
72	5A	Terminál 15
73	10 A	Jednotka riadenia airbagu
74	5A	Telefón
75	10 A	Hlasný klaksón
76	15A	Zapaľovacia cievka; Terminál 15.
77	7,5A	Rukoväť voliča automatickej prevodovky
78	7,5A	Tachograf
79	10 A	Jednotka riadenia airbagu
80	5A	Zrkadlá
81	5A	Konektor pre príves
82	5A	Relé odpojenia
83	5A	Terminál 15
84	10 A	Terminál 87
85	5A	Spínač poloha parkovania/neutrál
86	Nepoužíva sa
87	60A	Ventilátor klimatizácie
88	40A	Čerpadlo vstrekovania sekundárneho vzduchu
R1		Relé klaksónu
R2		Relé stierača č. 1
R3		Relé stierača č. 2
R4		Relé napájania; Riadenie motora.
R5		Relé štartovacieho motora
R6		Relé čerpadla paliva
R7		Relé terminálu 15R
R8		Relé terminálu 15R
R9		Vyhrievané relé zadného skla
R10		Relé terminálu 15R
R11		Relé terminálu 15R
R12		Relé stierača svetlometov
R13		Relé čerpadla vstrekovania sekundárneho vzduchu



---

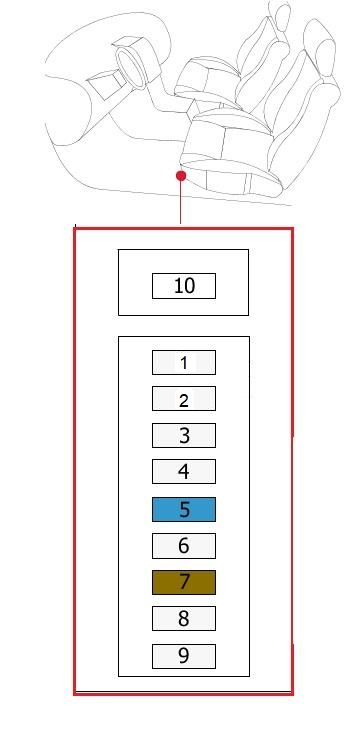

Poistková skrinka č. 1 v priestore pre cestujúcich



Nr	Ampere [A]	Popis
1	25A	Kontrola dverí (DCM), ľavá strana
2	25A	Kontrola dverí (DCM), pravá strana
3	25A	Riadiaca jednotka s špeciálnym parametrovým modulom (PSM)
4	25A	Riadiaca jednotka s špeciálnym parametrovým modulom (PSM)
5	15A	Predná poistka 12V
6	25A	Systém nabíjania
7	7,5A	Časová kontrola
8	25A	Kontrola vykurovania
9	25A	Otvárateľná strecha
10	80A	Dodatočný zadržiavací systém (SRS)

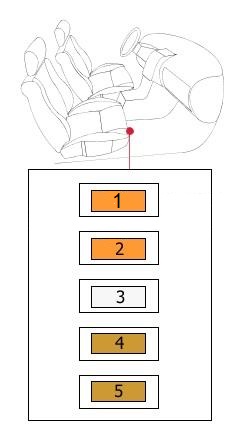

Poistková skrinka č. 2 v priestore pre cestujúcich



Nr	Ampere [A]	Popis
1	40A	Napájanie poistkovej skrinky; Dodatočné poistky.
2	40A	Napájanie poistkovej skrinky; Dodatočné poistky.
3	25A	Druhý systém nabíjania batérie
4	5A	Systém nabíjania
5	5A	Senzor teploty

O Mercedes-Benz Vito/Viano W639 (2003-2014)

Mercedes-Benz Vito/Viano W639, vyrábaný v rokoch 2003 až 2014, je obľúbený model medzi dodávkami a viacúčelovými vozidlami. Tento model je známy svojou spoľahlivosťou a všestrannosťou, čo ho robí ideálnym pre komerčné aj súkromné použitie. Vito/Viano W639 ponúka rôzne možnosti motorov, vrátane dieselových a benzínových variantov, ktoré poskytujú dostatočný výkon a efektívnosť. Interiér vozidla je priestranný a pohodlný, s možnosťou prispôsobenia sedadiel podľa potrieb užívateľa. Vďaka kvalitnému spracovaniu a moderným technológiám je tento model stále obľúbený medzi vodičmi, ktorí hľadajú spoľahlivé a praktické vozidlo.

Schéma poistkovej skrinky Mercedes-Benz Vito/Viano W639

Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes-Benz Vito/Viano W639, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sa poistková skrinka nachádza typicky pod palubnou doskou na strane vodiča a v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov vozidla. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii a správne ju udržiavať.
