Mercedes-Benz Vito III W447 (2014-2021) – poistková skrinka

9 júna, 2025 Peter Novák

Obsah

Toggle

Mercedes-Benz Vito III W447 (2014-2021) – schéma poistkovej skrinky

Rok výroby: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.

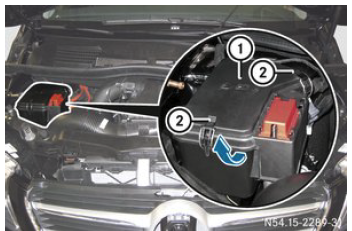

Poloha poistkovej skrinky v motorovom priestore

Poistková skrinka sa nachádza na ľavej strane motorového priestoru. Na otvorenie:

• Otvorenie kapoty.
• Postupujte podľa dôležitých bezpečnostných pokynov na otvorenie kapoty, ktoré sú uvedené v návode na použitie.
• Odstrániť vlhkosť z poistkovej skrinky pomocou suchého handričky.
• Otvorenie upevňovacích háčikov a odpojenie ich od poistkovej skrinky.
• Zdvíhať kryt smerom nahor v smere šípky a odstrániť ho.

Na zatvorenie:

• overiť, že tesnenie je správne umiestnené v kryte.
• Upevniť kryt zozadu a prehnúť ho.
• Upevniť upevňovacie háčiky na poistkovú skrinku a zatvoriť.
• Zatvoriť kapotu.

Schéma poistkovej skrinky v motorovom priestore

Podpora poistky S1

Nr	Popis	Poistka	Amperáž [A]
1	Ventily ESP	F204	25
2	Klaksón	F205	15
3	Riadiaca jednotka motora	F206	5
4	Riadiaca jednotka automatickej prevodovky	F207	25
5	Nepriradené	F208	—
6	Nepriradené	F209	—
7	Nepriradené	F210	—

Podpora poistky S2

Nr	Popis	Poistka	Amperáže [A]
1	Nie je pridelené	F211	—
2	Terminál 87 (4)	F212	15
3	Terminál 87 (2)	F213	15
4	Terminál 87 (3)	F214	10 A
5	Terminál 87 (1)	F215	20
6	Riadiaca jednotka motora	F216	5
7	Nie je pridelené	F217	—

Podpora poistky S3

Nr	Popis	Poistka	Amperáže [A]
1	Nastavenie prietoku ľavých svetlometov	F229	5
2	ESP	F230	5
3	Nastavenie prietoku pravých svetlometov	F231	5
4	Nepriradené	F232	—
5	Vyhrievanie palivového filtra	F233	25
6	Nepriradené	F234	—
7	Nepriradené	F235	—

Podpora poistky S4

Nr	Popis	Poistka	Amperáže [A]
1	Nie je pridelené	F222	—
2	Nie je pridelené	F223	—
3	ASISTENCIA PRI PREVENCIÍ KOLÍZIÍ, DISTRONIC PLUS	F224	7,5 A
4	Nie je pridelené	F225	—
5	Ventilátor chladiča motora/obrazovka chladiča	F226	5
6	Jednotka automatického ovládania prevodovky	F227	10 A
7	Dodatočná olejová pumpa	F228	15

Podpora poistky S5-S14

Nr	Popis	Poistka	Amperáž [A]
S5	Klaksón ATA (Alarm proti krádeži)	F201	5
S6	Riadiaca jednotka dodatočného vykurovania	F202	20
S7	Ovládač svetlometov LED HLI (funkcie svetlometov)	F203	20
S8	Riadiaca jednotka ESP	F218	5
S9	Nepoužité	F219	—
S10	Nepoužité	F220	—
S11	Nepoužité	F238	—
S12	Čerpadlo ESP	F237	40
S13	Modul na získavanie a aktiváciu signálu CBC 2	F236	40
S14	Ovládač svetlometov LED LCU (hlavný svetlomet LED)	F221	30

Poistky navyše na podpore relé

Nr	Popis	Poistka	Amperáže [A]
—	Stierač čelného skla	F239	30
—	Motor štartovania, terminál 50	F240A	25
—	Nepriradené	F241	—

Schéma relé motorového priestoru

Nr	Popis	Relé
–	Klaksón	J
–	Stierač čelného skla, nepretržité čistenie	K
–	Zapnutie/vypnutie stieračov čelného skla	L
–	Motorček na štartovanie	M
–	Terminál 87	N
–	Nepřiřadené	O
–	Nepřiřadené	P
–	Nepřiřadené	Q
–	Terminál 15	R
–	Nepřiřadené	S
–	Nepřiřadené	T

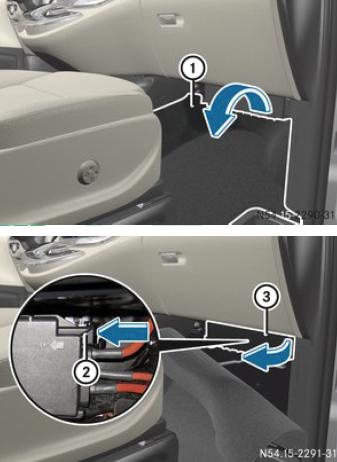

Poloha poistkovej skrinky v priestore pre nohy cestujúceho

Na otvorenie:

• Otvorenie dverí cestujúceho.
• Odstránenie rohože z podlahy v priestore pre nohy cestujúceho.
• Zdvíhanie koberca v smere šípky.
• Stlačenie zámku a zdvihnutie krytu v smere šípky, kým sa nezablokuje.
• Vytiahnutie krytu dopredu na jeho odstránenie z poistkovej skrinky.

Na zatvorenie:

• Vloženie a zablokovanie krytu v podpore na ľavej strane poistkovej skrinky.
• Prehnutie koberca.
• Umiestnenie rohože v priestore pre nohy cestujúceho.
• Zatvorenie dverí cestujúceho.

Schéma poistkovej skrinky v priestore pre nohy cestujúceho

Podpora poistky S1

Nr	Popis	Poistka	Amperáž [A]
1	Digitálny časovač pomocného vykurovania vzduchu	F28	5
2	Rádio; Rádiové zariadenie.	F29	25 A/15 A
3	Asistent udržiavania jazdného pruhu, volant	F30	10 A
4	Vykurovanie/klimatizácia TEMPMATIC; Automatická klimatizácia THERMOTRONIC	F31	10 A
5	Riadiaca jednotka na stredovej konzole s dotykovým panelom	F32	7,5 A
6	Rádio (Vito)/Rádio (trieda V)	F33	5 A/15 A
7	Zapaľovač cigariet	F34	15

Podpora poistky S2

Nr	Popis	Poistka	Amperáže [A]
1	Riadiaca jednotka sedadla vodiča	F36	7,5 A
2	Poistková skrinka v motorovom priestore (PDC-E)	F37	30
3	Riadiaca jednotka airbagu	F38	7,5 A
4	Tuner rádio/TV digitálne DAB/SDARS	F39	5
5	Nepriradené	F40	—
6	Nepriradené	F41	—
7	Riadiaca jednotka sedadla pasažiera	F42	7,5 A

Podpora poistky S3

Nr	Popis	Poistka	Amperáž [A]
1	Modul ochranného potrubia	F49	5
2	Rádio displej a ventilátor	F50	7,5 A
3	Podpora pre mobilný telefón	F51	5
4	Multimediálne rozhranie	F52	5
5	Systém mýta, Japonsko (DSRC)	F53	7,5 A
6	Ventilátor klimatizácie	F54	30
7	Blokovanie zapaľovania/elektronické volantu	F55	20

Podpora poistky S4

Nr	Popis	Poistka	Amperáž [A]
1	Riadiaca jednotka, predné ľavé dvere	F64	30
2	Riadiaca jednotka, predné pravé dvere	F65	30
3	Stierač zadného skla, zadné pravé dvere (Vito)	F66	20
4	Elektrická parkovacia brzda	F67	7,5 A
5	Riadiaca jednotka airbagu	F68	7,5 A
6	Automatické deaktivovanie airbagu druhého vodiča	F69	5
7	Neprihlásené	F70	—

Podpora poistky S5

Nr	Popis	Poistka	Amperáže [A]
1	Nie je pridelené	F71	—
2	Zásuvky 12 V, motorový priestor	F72	15
3	Elektrická parkovacia brzda	F73	30
4	Ľavé elektrické posuvné dvere	F74	30
5	Modul prívesu 1	F75	15
6	Modul prívesu 2	F76	25
7	Modul prívesu 3	F77	25

Podpora poistky S6-29

Nr	Popis	Poistka	Amperáže [A]
Nr	Popis	Poistka	Amperáže [A]
S6	Nebolo pridelené	F23	—
S7	Riadiaca jednotka prívesu	F24	7,5 A
S8	Pomocná batéria, pripojenie na nabíjanie	F25	10 A
S9	Riadiaca jednotka prívesu	F26	15
S10	Poistková skrinka v priestore pre nohy pasažiera na stĺpiku A (PDC-F)	F27	5
S11	Vyhrievanie zadného okna	F35	30
S12	Zábavný systém pre zadné sedadlá	F43	10 A
S13	Napínač pásu, predné sedadlo naľavo (PRE SAFE®)	F44	40
S14	Napínač pásu, predné sedadlo napravo (PRE SAFE®)	F45	40
S15	Úprava výfukových plynov, SCR 3	F46	10 A
S16	Úprava výfukových plynov, SCR 2	F47	20

Nr	Popis	Poistka	Amperáž [A]
S17	Spracovanie výfukových plynov, SCR 1	F48	15
S18	Spracovanie výfukových plynov, relé SCR	F56	15
S19	Ohrievač vzduchu pomocný	F57	25
S20	Nepřiřadené	F58	—
S21	Riadiaca jednotka sedadla pasažiera	F59	30
S22	Riadiaca jednotka sedadla vodiča	F60	30
S23	Amplifikátor, audio	F61	40
S24	Smerovky na streche	F62	10 A
S25	Riadiaca jednotka dodávky paliva	F63	20
S26	Panoramatická strecha	F78	30
S27	Modul na získavanie a aktiváciu signálu CBC 1	F79	40
S28	Modul na získavanie a aktiváciu signálu CBC 3	F80	40
S29	Ventilátor, klimatizácia v zadnom priestore	F81	30

Poistky navyše na podpore relé

Nr	Popis	Poistka	Amperáže [A]
Nr	Popis	Poistka	Amperáže [A]
–	Systém nabíjania ohrievača PTC	F21	200 A
–	Pomocná batéria	F22	200 A
–	Centrálny port Star 2	F82	5
–	Blokovanie zapaľovania	F83	7,5 A
–	Riadiaca jednotka/riadiaca jednotka centrálnej konzoly naľavo vedľa volantu	F84	7,5 A
–	Prijímač diaľkového ovládania/modul KOM	F85	5
–	Anténa RF	F86	5
–	Diagnostické pripojenie	F87	10 A
–	Prístrojová doska	F88	10 A
–	Spínač svetla	F89	5
–	Asistent pre mŕtvy uhol	F90	5
–	Spracovanie výfukových plynov, riadiaca jednotka SCR	F91	5
–	Riadiaca jednotka dodávky paliva	F92	5
–	Príslušenstvo rádia	F93	7,5 A
–	Platobný systém, Japonsko (DSRC)	F93	7,5 A

Nr	Popis	Poistka	Amperáže [A]
–	Nie je priradené	F94	–
–	Osvetlenie motorového priestoru	F95	5
–	Stierač zadného skla, zadný hatchback/stierač zadného skla, ľavé zadné dvere (Vito)	F96	15
–	PARKTRONIC/aktívny asistent parkovania	F97	5
–	Modul na získavanie a aktiváciu signálu riadiacej linky CBC	F98	5
–	Monitorovanie tlaku v pneumatikách	F99	5
–	Zosilňovač, audio	F100	5
–	Ovládací panel klimatizácie	F101	10 A
–	Nie je priradené	F102	–
–	Základné zapojenie, taxi, taxameter	F103	5
–	Zábava v zadnej časti, displej, ľavá strana	F104	5
–	Zábava v zadnej časti, displej, pravá strana	F105	5
–	Kamera pre systémy asistencie vodiča	F106	5
–	Základné zapojenie pre TV/kameru na monitorovanie dopravy	F107	5
–	Kamera na cúvanie/kamera 360°	F108	7,5 A
–	Nie je priradené	F109	–
–	Modul na získavanie a aktiváciu signálu CBC 5	F110	30

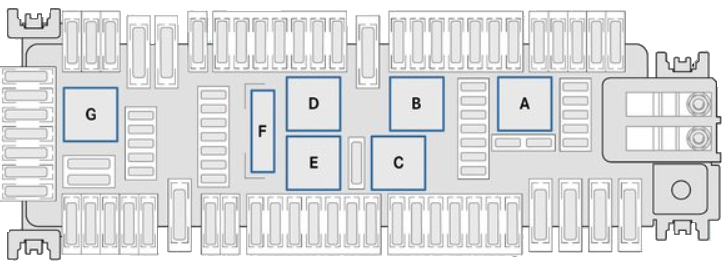

Schéma relé

Nr	Popis	Relé
—	Terminál 15 relé	A
—	Štetec zadného skla	b
—	Terminál 15 R2	C
—	Vyhrievanie zadného okna	D
—	Terminál 15 R1	mi
—	Terminál 30G	F
—	Spracovanie výfukových plynov; Čerpadlo napájania SCR.	g

Poistková skrinka v stĺpiku A v priestore pre nohy cestujúceho

Aby ste otvorili:

• Otvorenie dverí cestujúceho.
• Zdvihnite kryt v smere šípky a odstráňte ho.
• Uvidíte poistkovú skrinku na stĺpiku A.

Aby ste zatvorili:

• Vložte kryt do bočného panelu krytu naľavo a zatlačte.
• Zatvorte dvere cestujúceho.

Poistková skrinka v schéme stĺpika A v priestore pre nohy cestujúceho

Podpora poistky S1

Nr	Popis	Poistka	Amperáž [A]
1	Vyhrievanie zadných sedadiel/vetranie zadných sedadiel, rad 1 vľavo	F305	10 A
2	Vyhrievanie zadných sedadiel/vetranie zadných sedadiel, rad 1 vpravo	F308	10 A
3	Vyhrievanie zadných sedadiel/vetranie zadných sedadiel, rad 2 vľavo	F310	10 A
4	Vyhrievanie zadných sedadiel/vetranie zadných sedadiel, rad 2 vpravo	F309	10 A
5	Nepriradené	F316	—
6	Riadiaca jednotka vyhrievania zadných sedadiel/vetrania zadných sedadiel	F317	5

Podpora poistky S2

Nr	Popis	Poistka	Amperáže [A]
1	Špeciálny programovateľný modul (PSM)	F303	25
2	Špeciálny programovateľný modul (PSM)	F304	25
3	Chladnička v stredovej konzole	F306	10 A
4	Transformátor napätia	F312	30
5	Elektricky ovládané posuvné dvere vpravo/zadný dverový systém EASY-PACK	F311	30
6	Neprihlásené	F318	—

Podpora poistky S3-6

Nr	Popis	Poistka	Amperáže [A]
S3	Nabíjačka Marco Polo, pripojenie na nabíjanie	F300	25
S4	Terminál 30 výrobca karosérie/podpora pre pohár, stredová konzola	F321	25 A/10 A
S5	Nebolo pridelené	F302	—
S6	Ohrievač vzduchu pomocný	F323	25

Podpora poistky S10

Nr	Popis	Poistka	Amperáž [A]
1	Tachograf	F301	5
2	Nie je pridelené	F307	—
3	Tachograf	F315	7,5 A
5	Ak je kľúč v polohe 2 v zapaľovaní: signál zapnutia chladničky, držiak na hrnček, transformátor napätia v stredovej konzole	F314	5
6	Terminál 61 výrobca karosérie/Len pre výrobcu karosérie Westfalia	F319	15 A/5 A
7	Terminál 15 výrobca karosérie/zariadenia/Len pre výrobcu karosérie Westfalia	F320	15 A/5 A
8	Hodiny vykurovania pomocného vzduchu	F322	5

Schéma relé

Č.	Popis	Relé
—	Terminál 15 relé	A
—	Nie je pridelené	b
—	Nie je pridelené	C

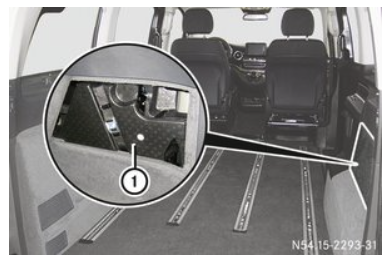

Poistková skrinka v zadnej časti motorového priestoru

Aby ste otvorili:

• Otvorenie zadných dverí.
• Odstránenie súpravy náradia vozidla z priestoru pre cestujúcich (pozri príručku k vozidlu).
• Odstránenie držiaka náradia z bočného panelu karosérie.
• Uvidíte tri držiaky poistiek a jeden držiak relé.

Aby ste zatvorili:

• Vložiť a zaistiť držiak náradia do priestoru pre cestujúcich.
• Uložiť náradie a vybavenie a opätovne umiestniť a zaistiť kryt priestoru (pozri príručku k vozidlu).
• Zatvoriť zadné dvere.

Schéma poistkovej skrinky a relé v zadnej časti motorového priestoru

Poloha poistkovej skrinky predbežnej

Schéma poistkovej skrinky predbežnej

O Mercedes-Benz Vito III W447 (2014-2021)

Mercedes-Benz Vito III W447, vyrábaný v rokoch 2014 až 2021, je obľúbený model medzi dodávkovými vozidlami, ktorý ponúka kombináciu komfortu, spoľahlivosti a všestrannosti. Tento model je známy svojím moderným dizajnom a širokou škálou motorových možností, vrátane dieselových a benzínových motorov, ktoré poskytujú optimálny výkon a efektívnosť. Vito III W447 je ideálny pre podnikateľov a rodiny, ktoré potrebujú priestranné a pohodlné vozidlo na každodenné použitie. Vďaka svojim pokročilým technológiám a bezpečnostným funkciám je tento model považovaný za jeden z najlepších vo svojej triede.

Schéma poistkovej skrinky Mercedes-Benz Vito III W447

Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes-Benz Vito III W447, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Typické umiestnenia poistkovej skrinky v tomto modeli zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne v oblasti prístrojovej dosky. Schémy na tejto stránke detailne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii.
