Mercedes-Benz GLK (2008-2015) – poistková skrinka
Mercedes-Benz GLK (2008-2015) – schéma poistky
Rok výroby: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes GLK (2008-2015) je poistka 71 v poistkovej skrinke v batožinovom priestore.

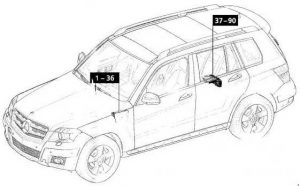

Poloha

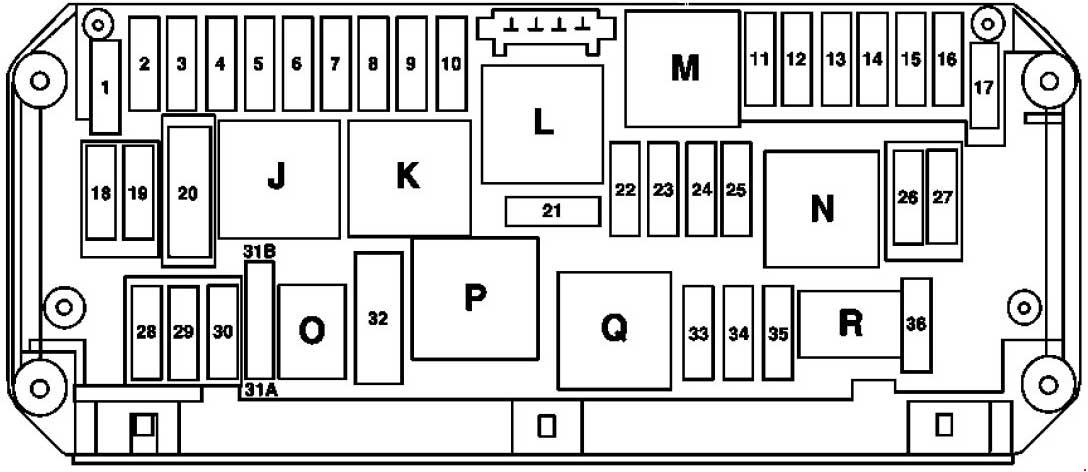

Poistková skrinka a relé vľavo od motora (1-36)
| Číslo |
Popis |
Amperáž [A] |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Jednotka elektronického riadenia programu stability (N30 / 4) | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Ovládač predných dverí vľavo (N69 / 1) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Jednotka riadenia predných dverí vpravo (N69 / 2) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Platné pre motory 271.272 do 31.8.08:
Ovládač palivovej pumpy (N118); Platné pre motory 156 do 31.8.08: Ovládač ľavej palivovej pumpy (N118/3); Ovládač pravej palivovej pumpy (N118/4). |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Platné pre dieselový motor od 1.9.08:
Senzor kondenzácie palivového filtra s vykurovacím prvkom (B76 / 1). |
20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Sada ukazovateľov (A1) Platná od 1.6.10:
Spínač vonkajších svetiel (S1). |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Platné pre dieselový motor:
Jednotka riadenia ME-SFI [ME] (N3/10); Platné pre benzínový motor: Jednotka riadenia CDI (N3 / 9). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Chránené relé terminálu 50;
Motor štartéra (N10 / 1kM): Motor štartéra (M1). |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Dodatočná jednotka riadenia systému udržiavania (N2 / 10) | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Zásuvka odkladacej schránky (X58 / 31) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Motor stierača (M6 / 1) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Platné pre kód (523)
Rádio It / IB Audio 20 alebo kód (510) Audio 20 v základnej výbave. Menic kaziet alebo kód (525) Rádio MB Audio 50 APS alebo kód (511) Audio 50 APS s. Menic kaziet DVD alebo kód (527) COMAND APS s jedným prehrávačom DVD (s navigáciou) alebo kód (512) COMAND APS v základnej výbave; Menic kaziet DVD alebo od 1.6.09 s kódom (528) COMAND s. Menic kaziet DVD Displej Audio / COMAND (A40 / 8) Ovládací panel Audio / COMAND (A40 / 9). |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Jednotka automatického riadenia a klimatizácie (N22 / 7)
Platné pre kód (220) PARKTRONIC alebo kód (483) Balík alebo kód ADVANCED AGILITY (540) Slnečná clona alebo kód (873) Vyhrievanie predného sedadla vľavo a vpravo alebo kód (B03 ) Funkcia ECO start / stop alebo kód (430) Balík Offroad: Ovládací panel hore (N72 / 1). |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Jednotka riadenia modulu stĺpika riadenia (N80) | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Jednotka elektronického riadenia stability Proqram (N30 / 4) | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Dodatočná jednotka riadenia systému udržiavania (N2 / 10) | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Platné pre kód (386) Mobilný telefón:
Elektrický konektor mobilného telefónu (X39 / 37); Platné pre prevodovku 722: Jednotka elektronického riadenia modulu prevodovky (N15 / 5); Platné pre kód (B03) Funkcia ECO start / stop Pripojené cez rezervné relé (N10 / 1kQ): Elektrická pumpa oleja prevodovky (M42). |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Platné pre kód (413) Panoramatická sklenená strecha s posuvným strešným oknom:
Modul riadenia posuvnej panoramatickej strechy (A98); Platné pre model 204.0 / 2 s kódom (414) Elektrická sklenená strecha sklopná a posuvná: Ovládací panel hore (N70). |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Platné do 30.11.09:
Spínač vonkajších svetiel (S1). |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Jednotka elektrického ovládania zámku riadenia (N26 / 5);
Jednotka elektronického ovládania zámku zapaľovania (N73). |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Jednotka elektronického ovládania programu stability (N30 / 4) | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Spínač brzdových svetiel (S9 / 1);
Spínač svetiel v odkladacej schránke (S17 / 9); Platné pre kód (U18) Automatické rozpoznanie detskej sedačky (ACSR): Rozpoznanie obsadenosti predného sedadla pasažiera a ACSR (B48); Platné bez kódu (494) verzia USA a bez kódu (U18) Automatické rozpoznanie detskej sedačky (ACSR [AKSE]): Rozpoznanie obsadenosti predného sedadla pasažiera (B41 / 1). |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Motor ventilátora motorového priestoru a klimatizácie s integrovanou kontrolou (M4 / 7) ;
Platné pre motor 271: Platné pre motor 272 s kódom (494) verzia USA: Spojka konektora terminálu 87M2e (Z7 / 36) Platné pre motor 272 bez kódu (494) verzia USA: Ventil riadenia fúkania (Y58 / 1) Platné pre motor 642: Jednotka CDI (N3 / 9) Vyhrievací prvok odvodného potrubia (R39 / 1) Platné pre motor 646: Jednotka CDI (N3 / 9) Spojka konektora terminálu 87 (Z7 / 5) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Platné pre motor diesel:
Jednotka SAM zadná s poistkou a modulom relé (N10 / 2) Jednotka CDI (N3 / 9) Spojka konektora terminálu 87 (Z7 / 5) Platné pre motor 271: Obvod 87 M1e spojka konektora (Z7 / 35) Platné pre motor 272: Obvod 87 spojka konektora M1i (Z7 / 38) |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Platné pre motor 272:Obvod 87 spojka konektora M1e (Z7 / 35) Platné pre motor diesel: Spojka konektora terminálu 87 (Z7 / 5) Platné pre motor 646: Jednotka CDI (N3 / 9) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Platné pre motory 271, 272:
Jednotka ME-SFI [ME] (N3 / 10) Platné pre motor diesel: Senzor kyslíka pred katalyzátorom (G3 / 2) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Platné pre kód (510) Audio 20 s meničom kaziet alebo s kódom (523) Rádio MB Audio 20:
Rádio (A2) Platné pre kód (525) Rádio MB Audio 50 APS alebo kód (511) Audio 50 APS v príslušenstve. Menič kaziet DVD: Rádio so systémom autopilota (A2 / 56) Platné pre kód (527) COMAND APS s jedným DVD prehrávačom (s navigáciou) alebo kód (512) COMAND APS v príslušenstve. Menič kaziet DVD alebo od 1.6.09 s kódom (528) COMAND s. Menič kaziet DVD Ovládač COMAND (A40 / 3) |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Jednotka elektrického ovládania zámku riadenia (N26 / 5)
Jednotka elektronického ovládania zámku zapaľovania (N73) Platné pre motor diesel: Jednotka CDI (N3 / 9) Platné pre motor na benzín: Jednotka ME-SFI [ME] (N3 / 10 ) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Sada ukazovateľov (A1) | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Platné pre kód (614) Svetlomet bi-xenón alebo kód (618) Svetlomet bi-xenón alebo kód (615)
Svetlomet bi-xenón alebo kód (616) Skupina svetlometu bi-xenón s integrovaným asymetrickým osvetlením alebo kód (621) Systém inteligentného osvetlenia (jazda vľavo) alebo kód (622) Systém inteligentného osvetlenia (jazda vpravo): Skupina predného svetlometu vpravo (E2) Platné bez kódu (614) Svetlomet bi-xenón a bez kódu (618) Svetlomet bi-xenón bez kódu (615) Skupina svetlometu bi-xenón a bez kódu (616) Svetlomet bi-xenón s integrovaným asymetrickým osvetlením a bez kódu (621) Systém inteligentného osvetlenia (jazda vľavo) a bez kódu (622) Systém inteligentného osvetlenia (jazda vpravo): Skupina predného svetlometu vpravo (E2) |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Platné pre kód (614) Svetlomet bi-xenón alebo kód (618)
Svetlomet bi-xenón alebo kód (615) Svetlomet bi-xenón alebo kód (616) Skupina svetlometu bi-xenón s integrovaným asymetrickým osvetlením alebo kód (621) Systém inteligentného osvetlenia (jazda vľavo) alebo kód (622) Systém inteligentného osvetlenia (jazda vpravo): Skupina predného svetlometu vľavo (E1) Platné bez kódu (614) Skupina svetlometu bi-xenón a bez kódu (618) Svetlomet bi-xenón bez kódu (615) Skupina svetlometu bi-xenón a bez kódu (616) Svetlomet bi-xenón s integrovaným asymetrickým osvetlením a bez kódu (621) Systém inteligentného osvetlenia (jazda vľavo) a bez kódu (622) Systém inteligentného osvetlenia (jazda vpravo): Skupina predného svetlometu vľavo (E1) Platné pre motor 642: Konektor elektrického vedenia vnútorného a vedenia motora (X26) |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 A | Pripojené cez relé klaksónu (N10 / 1 kO):
Klaksón vľavo (H2) Klaksón vpravo (H2 / 1) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31B | Pripojené cez relé klaksónu (N10 / 1 kO):
Klaksón vľavo (H2) Klaksón vpravo (H2 / 1) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Platné pre motor 272:
Pripojené cez relé sekundárneho vstrekovania vzduchu (N10 / 1 kP): Elektrická pumpa vzduchu (M33) |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Platné pre motor 272:
Pripojené cez relé sekundárneho vstrekovania vzduchu (N10 / 1 kP): Elektrická pumpa vzduchu (M33) |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Platné pre prevodovku 722.6:
Jednotka elektronického ovládania prevodovky (N15 / 3) Platné pre prevodovku 722.9: Jednotka plne integrovaného ovládania prevodovky (Y3 / 8) |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Platné pre motor 271. 272 od 1.9.08:
Ovládač palivovej pumpy (N118) Platné pre motor 156 od 1.9.08: Ovládač palivovej pumpy vľavo (N118 / 3) Ovládač palivovej pumpy vpravo (N118 / 4) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vano poistiek a relé v batožinovom priestore
| Číslo |
Popis |
Amperáž [A] |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | Sedadlo vodiča Elektromagnet opierky hlavy NECK-PRO (Y24 / 12)
Elektromagnetický ventil opierky hlavy sedadla predného pasažiera NECK-PRO (Y24 / 13) |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | Platí pre model 204.2 / 9:
Pripojené cez relé stierača batožinového priestoru (N10 / 2kE): Motor stierača zadného dverí (M6 / 4) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | Platí okrem vozidiel vo Veľkej Británii do 31.5.09:
Ovládač ľavých zadných dverí (N69 / 3) |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Platí do 31.3.10:
Ovládač pravých zadných dverí (N69 / 4) Platí od 1.4.10 Ovládač pravých predných dverí (N69 / 2) |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | Platí pre benzínový motor alebo motor 642 od 1.12.09 alebo motor 651 od 1.6.09:
Riadiaca jednotka palivovej pumpy (N118) Platí pre motor 646 alebo motor 642 do 30.11.09 alebo motor 651 do 31.5.09: Pripojené cez palivovú pumpu (N10 / 2kD): Palivová pumpa (М3) |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | Platí od 1.6.09 s kódom (581) Automatická klimatizácia komfort:
Motor zadného ventilátora (M2 / 1) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Platí pre model 204.0 / 9 s kódom (494) Verzia USA alebo s kódom (460) Verzia kanadská a bez kódu (275)
Pamäťový balík (sedadlo vodiča, stĺpik riadenia, zrkadlá): Skupina spínačov, nastavenie pravého predného sedadla (S23) Platí bez kódu (494) Verzia USA a bez kódu (460) Verzia kanadská a bez kódu (275) Pamäťový balík (sedadlo vodiča, stĺpik riadenia, zrkadlá): Spínač predného sedadla pasažiera s čiastočne elektrickým nastavením (S23 / 1) |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | Platí pre model 204.0 / 9 s kódom (494) verzia USA alebo s kódom (460) verzia kanadská a bez kódu (275) Pamäťový balík (sedadlo vodiča, stĺpik riadenia, zrkadlá): • Skupina spínačov pre nastavenie ľavého predného sedadla (S22) Dôležité bez kódu (494) Verzia USA a bez kódu (460) Verzia kanadská a bez kódu (275) Pamäťový balík (sedadlo vodiča, stĺpik riadenia, zrkadlá): • Spínač čiastočne elektrického nastavenia sedadla vodiča (S22 / 1) |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | Zosilňovač antény pre anténu FM zadného skla (A2 / 19) Platí do 31.5.10 s kódom (551) Systém alarmu proti krádeži (ATA [EDW]) a od 1.6.10 s kódom (551) Systém alarmu proti krádeži (ATA [EDW] ) a bez kódu (494) Verzia USA: • Siréna alarmu (H3 / 1) • Interná bezpečnosť a riadiaca jednotka bezpečnosti proti ťahu (N26 / 6) Platí pre model 204.2: • Zosilňovač antény zadného skla 1 (A2 / 71) Platí pre model 204.2 s kódom (498) Japonská verzia: • Zosilňovač antény zadného skla anténa FM (A2 / 19) • Zosilňovač antény TV 1 a pásmo DAB III (A94 / 1) Platí pre model 204.2 s kódom (537) Digitálne rádio : • Zosilňovač antény DAB pásmo III (A95 / 2) Platí pre kód (498) Japonská verzia a kód (889) Keyless-Go: • Zosilňovač antény TV 2 a KEYLESS-GO (A94 / 2) (s modelom 204.0 / 9) • Zosilňovač antény KEYLESS-GO (A94 / 4) (s modelom 204.2) Platí pre kód (889) Keyless Go: • Zosilňovač antény pre anténu FM zadného skla (A2 / 19) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | Pripojené cez relé vykurovania zadného skla (N10 / 2kC): • Vykurovanie zadného skla (R1) |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Platí pre kód (299) PRE-SAFE: • Navíjač predný reverzibilný typu riqht emerqencv (A76 / 1) |
50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | Platí pre kód (299) PRE-SAFE: • Navíjač predný ľavý reverzibilný napätia v núdzi (A76) |
50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | Platí do 31.5.09 s kódom (550) Ťažné zariadenie: • Riadiaca jednotka rozpoznania ťahača (N28 / 1) Platí od 1.6.09 s kódom (550) Ťažné zariadenie: • Riadiaca jednotka rozpoznania ťahača (N28 / 1) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | Platí do 31.5.09 s kódom (550) Ťažné zariadenie: • Riadiaca jednotka rozpoznania ťahača (N28 / 1) Platí od 1.6.09 s kódom (550) Ťažné zariadenie: • Riadiaca jednotka rozpoznania ťahača (N28 / 1) Platí pre model 204.075 / 077/275/277: • Skupina spínačov bedrového opierania sedadla vodiča a bočné opierky (S109 / 4) • Skupina spínačov bedrového opierania sedadla pasažiera a bočné opierky (S109 / 5) • Zámok ventilov AMG predného sedadla pasažiera ( Y109 / 3) • Sedadlo vodiča zámok ventilov AMG (Y109 / 2) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | Platí do 31.5.09 s kódom (550) Ťažné zariadenie: • Riadiaca jednotka rozpoznania ťahača (N28 / 1) Platí od 1.6.09 s kódom (550) Ťažné zariadenie: • Zásuvka ťahača (X58) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | Platí do 31.5.09 s kódom (550) Ťažné zariadenie: • Riadiaca jednotka rozpoznania ťahača (N28 / 1) Platí od 1.6.09 s kódom (550) Ťažné zariadenie: • Riadiaca jednotka rozpoznania ťahača (N28 / 1) |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | Platí pre kód (550) Ťažné zariadenie: • Riadiaca jednotka rozpoznania ťahača (N28 / 1) |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | Platí pre kód (220) Parktronic: • Riadiaca jednotka parkovacieho systému (N62) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | Platí pre kód (409) Predné sedadlá multi-contour ľavé / pravé: • Pneumatická pumpa multi-contour sedadla (M40) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | Platí pre model 204 2/9 s EASY-PACK zadným dverami s kódom (890): • Riadiaca jednotka zadných dverí (N121 / 1) |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | Platí od 1.06.09 s kódom (275) Pamäťový balík (sedadlo vodiča, stĺpik riadenia, zrkadlá): • Riadiaca jednotka sedadla vodiča (N32 / 1) |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | Platí od 1.06.09 s kódom (242) Elektricky nastaviteľné predné sedadlo pasažiera s pamäťou: • Ovládač predného sedadla pasažiera (N32 / 2) |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 | Platný pre model 204.0 / 9 s kódom (U80) Zásuvka napájania 115 V v batožinovom priestore: • Riadiaca jednotka meniča DC / AC (N24 / 3) |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | Platný od 1.06.09 s modelom 204.0 / 2 s kódom (483) Balík ADVANCED AGILITY: • Riadiaca jednotka systému adaptívneho tlmenia (N51 / 5) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 66 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 67 | Platný pre audio systém s kódom (810): • Riadiaca jednotka zosilňovača audio systému (N40 / 3) |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 68 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 69 | Platný pre model 204.9 s kódom (810) Audio systém: • Zosilňovač zadných reproduktorov (N40 / 9) |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | Platný pre model 204.0 / 9 s kódom (470) Systém monitorovania tlaku pneumatík (štandard): Spoločnosť Schrader alebo kód (475) Monitorovanie tlaku pneumatík (Premium) Spoločnosť Schrader: • Riadiaca jednotka monitorovania tlaku pneumatík (N88) |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 71 | Platný pre kód (301) súprava zapaľovača / súprava pre fajčiarov: • Predný zapaľovač s osvetlením popolníka (R3) Platný bez kódu (301) Balík popolníka / balík pre fajčiarov: • Zásuvka napájania vpredu vozidla (X58 / 17) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72 | Platný pre model 204.2: • Poistková skrinka batožinového priestoru (X58 / 4) Platný pre model 204.0 / 9 s kódom (U80) Zásuvka napájania 115 V v batožinovom priestore: • Zásuvka 115 V (X58 / 34) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 73 | Platný od 1.6.09 • Diagnostický konektor (X1114) Platný pre stacionárny ohrievač s kódom (228): • Prijímač stacionárneho ohrievača na diaľkové ovládanie (A6 / 1) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74 | Platný pre kód (889) Keyless Go: • Riadiaca jednotka KEYLESS-GO (N69 / 5) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | Platný pre kód (228) stacionárny ohrievač: • Stacionárny ohrievač (A6) |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | Pri zásuvke napájania vnútri vozidla (X58 / 1) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | Platný pre model 204.0 / 9 s kódom (494) Verzia USA: • Riadiaca jednotka systému detekcie hmotnosti (WSS) (N110) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 78 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 79 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 81 | Platný pre kód (518) Multimediálne rozhranie: • Riadiaca jednotka multimediálneho rozhrania (N125 / 1) |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 82 | Platný pre kód (228) Stacionárny ohrievač alebo kód (386) Mobilný telefón: • Kompenzátor systému mobilnej telefonie UMTS (A28 / 13) Platný do 31.5.09 s kódom (498) Japonská verzia: • Riadiaca jednotka TV tunera (N143) Dôležité od 1.6.09 s kódom (498) Japonská verzia: • Tuner digitálnej televízie (A90 / 3) |
57.5
7.5 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 83 | Platný pre kód (498) Japonská verzia: • Riadiaca jednotka elektronického mýta (A50 / 3) Platný pre model 204.0 / 9 s kódom (359) Systém núdzového volania TELE AID: • Riadiaca jednotka systému núdzového volania (N123 / 4) Platný pre model 204.9 od 1.12.10 s kódom (218) Kamera na cúvanie: • Kamera na cúvanie (B84 / 3) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 84 | Platný do 31.5.09 a od 1.6.10 s modelom 204.0 / 9 s kódom (536) Satelitný rádio SIRIUS: • Riadiaca jednotka digitálneho satelitného rádia audio (SOAR) (N87 / 5) Platný od 1.6.09 a do 31.5.10 s modelom 204.0 / 9 s kódom (536) Satelitný rádio SIRIUS: • Riadiaca jednotka SDAR / tuner s vysokým rozlíšením (N87 / 8) Týka sa kódu (537) Rádiové digitálne • Riadiaca jednotka digitálneho audio prenosu (N87 / 3) Dôležité pre kód (218) Kamera na cúvanie bez kódu (498) Japonská verzia: • Modul napájania kamery na cúvanie (N66 / 10) Platný pre kód (218) Kamera na cúvanie a kód (498) Japonská verzia: • Riadiaca jednotka kamery na cúvanie (N66 / 2) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 85 | Platný do 31.5.09 s kódom (498) Japonská verzia: • Riadiaca jednotka TV tunera (N143) Platný od 1.6.09 s kódom (498) Japonská verzia: • Tuner digitálnej televízie (A90 / 3) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 86 | Platný pre model 204.9 s kódom (864) Systém zábavy vzadu: • DVD prehrávač (A40 / 4) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 87 | Platný pre model 204.0 / 9 s kódom (359) Systém núdzového volania TELE AID: • Riadiaca jednotka systému núdzového volania (N123 / 4) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 88 | Platný od 1.6.09 • Rezerva |
– | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 89 | Platný od 1.6.09 s kódom (550) Ťažné zariadenie: • Riadiaca jednotka rozpoznávania prívesu (N28 / 1) Platný od 1.6.09 s motorom 156: • Relé motora ventilátora chladiča oleja (K25) |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 90 | Platný od 1.6.09 • Rezerva |
– | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 91 | Platný pre model 204.0 / 9 s kódom (U80) Zásuvka napájania 115 V v batožinovom priestore: • Riadiaca jednotka meniča DC / AC (N24 / 3) |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 92 | Platný od 1.6.09 • Rezerva |
– | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Mercedes-Benz GLK (2008-2015)
Mercedes-Benz GLK, vyrábaný v rokoch 2008 až 2015, je kompaktné SUV, ktoré sa vyznačuje elegantným dizajnom a vysokou úrovňou komfortu. Tento model ponúka rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytujú výborný výkon a efektívnosť. GLK je známy svojou robustnou konštrukciou a pokročilými technológiami, ktoré zaručujú bezpečnosť a pohodlie na cestách. Interiér vozidla je priestranný a luxusne vybavený, čo z neho robí ideálnu voľbu pre tých, ktorí hľadajú spoľahlivé a štýlové vozidlo.
Schéma poistkovej skrinky Mercedes-Benz GLK
Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes-Benz GLK, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sa poistkové skrinky nachádzajú typicky v motorovom priestore a v interiéri vozidla, zvyčajne pod prístrojovou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom v elektrickom systéme vozidla, a preto je dôležité mať prehľad o jej usporiadaní a funkciách.
