Mercedes-Benz Classe R (W251) (2005-2013) – poistková skrinka

Jednotka riadenia súpravy mikrofónov (do roku 2008);

Systém hlasového ovládania (VCS [SBS]);

Jednotka riadenia (do roku 2008).

Stacionárny ohrievač (STH);

Prijímač diaľkového ovládania (stav k roku 2009).

Kompenzátor E-net;

Jednotka riadenia audio vzadu (do roku 2008);

Prípojka pre prenosné CTEL (do roku 2008);

Jednotka riadenia Univerzálneho prenosného rozhrania CTEL

(UPCI [UHI]) (do roku 2008);

Modul správy, displej a ovládač COMAND

(stav k roku 2009).

Rádio;

Jednotka rádia a navigácie;

Jednotka správy, displej a ovládanie COMAND.

Rádio;

Rádio a jednotka navigácie;

Jednotka správy COMAND, displej a jednotka riadenia.

Jednotka riadenia pre nastavenie predného sedadla

strana pasažiera s pamäťou.

vodiča (do roku 2008);

Jednotka riadenia pre nastavenie predného sedadla

strana vodiča s pamäťou.

Platné pre motor 156:

Ovládač ľavej palivovej pumpy;

Ovládač pravej palivovej pumpy;

od roku 2009:

Ovládač systému napájania.

Jednotka riadenia systému riadenia úrovne zadnej osi.

Zosilňovač subwoofera (stav k roku 2009).

Jednotka riadenia systému núdzového volania.

Japonská verzia:

Prípojka pre napätie VICS + ETC;

od roku 2009:

Jednotka riadenia systému núdzového volania.

(od 01.06.2006);

Jednotka riadenia kamery na cúvanie

(od 01.06.2006, japonská verzia).

Digitálny televízny tuner Kombinovaný tuner TV

(analógový/digitálny).

Jednotka riadenia SDAR (verzia USA);

Monitorovanie tlaku v pneumatikách (TPM) [RDK];

od roku 2009:

Monitorovanie tlaku v pneumatikách (TPM) [RDK];

Jednotka riadenia;

Tuner s vysokým rozlíšením;

Jednotka riadenia Digitálneho audio vysielania;

Externé oddelenie navigačného bodu.

Ovládač uzatvárania zadných dverí

Ovládač uzatvárania zadných dverí

Motor stierača zadného dverí

Prípojka ľavá tretej rady sedadiel

Prípojka pravá tretej rady sedadiel

od roku 2009:

Platné pre motory 272, 273, 276:

Jednotka riadenia systému napájania;

Týka sa motora 642.872:

Jednotka riadenia systému napájania pravého.

Prípojka ľavá druhej rady sedadiel;

Prípojka pravá druhej rady sedadiel;

od roku 2009:

Verzia USA:

Predná vnútorná prípojka;

Prípojka 115 V.

Pripojovacia skrinka batožinového priestoru

do 31.05.2006:

Predná vnútorná prípojka;

od 01.06.2006:

Prípojka ľavá druhej rady sedadiel;

Prípojka pravá druhej rady sedadiel;

od roku 2009:

Prípojka pravá druhej rady sedadiel;

Prípojka batožinového priestoru.

Osvetlený prah predných dverí ľavých;

Osvetlený prah predných dverí pravých vpredu.

Platné pre motor 642.870:

Relé napájania AdBlue ^®

Vyhrievané zadné sklo.

Motor stierača zadného dverí

Motor stierača zadného veka

Navijak núdzového napätia predný ľavý;

Navijak núdzového napätia predný pravý.

Riadiaca jednotka systému kontroly úrovne zadnej osi;

až do 2008:

Platné pre motor 156:

Ľavá riadiaca jednotka čerpadla paliva;

Pravá riadiaca jednotka čerpadla paliva.

od 2009:

Platné pre motor 272, 273, 276:

Riadiaca jednotka systému napájania;

Platné pre motor 642.872:

Pravá riadiaca jednotka systému napájania.

Riadiaca jednotka nastavenia uhla

projektorov (skupina bi-xenónových projektorov).

Súprava smeroviek.

Konektor dátového pripojenia;

od 2009:

Platné pre motor 642.870:

Riadiaca jednotka AdBlue ^®.

Čerpadlo paliva so senzorom úrovne paliva;

od 2009:

Platné pre motor 642.870:

Čerpadlo paliva.

Centrálny riadiaca jednotka zadného veka.

Elektroventil opierky hlavy pasažiera NECK-PRO.

Osvetlenie priestoru odkladacej schránky cez spínač;

Riadiaca jednotka SAM zadná;

Poistka motora a poistková skrinka;

Bod oddelenia CTEL VICS + ETC;

Bod oddelenia napájania (japonská verzia);

Riadiaca jednotka systému núdzového volania;

od 2009:

Osvetlenie priestoru odkladacej schránky so spínačom;

Poistka motora a poistková skrinka;

Riadiaca jednotka SAM zadná;

Bod oddelenia mobilného telefónu;

Bod oddelenia napájania VICS + ETC (japonská verzia);

Viacokruhové pneumatické čerpadlo sedadla;

Externý bod oddelenia navigácie;

Riadiaca jednotka systému núdzového volania;

Vnútro zadného nárazníka Blind Spot

Elektrické pripojenie.

Kontaktný pásik pravého predného sedadla.

Riadiaca jednotka regulátora

bedrovej opierky pasažiera.

Riadiaca jednotka regulátora bedrovej opierky vodiča.

Viacokruhové pneumatické čerpadlo sedadla

Vyhrievané zadné sedadlá;

od 2009:

Vyhrievanie sedadiel, ventilácia sedadiel a regulátor vyhrievania volantu.

Zásuvka ťažného zariadenia (7 pólov) (verzia USA).

Bod oddelenia kontroly elektrickej brzdy.

Výstupné relé terminálu 15R, s vypnutým napájaním;

od 01.06.2006:

Relé, obvod 15R zásuvky (s deaktiváciou)

(napájanie elektrického nastavenia sedadla).

Rezerva 2 (kontakt normálne otvorený)

(napájanie centrálnych a zadných zásuviek)

Terminál relé ťažného zariadenia 30

Relé rezervy 2

Modul stĺpca riadenia.

Jednotka riadenia EZS.

multimediálneho kompasu (stav k roku 2009).

AAC s integrovanou kontrolou motora ventilátora;

Vzťahuje sa na motory 113, 272:

Ventil riadenia ventilácie;

Platné pre motor 272:

Kondenzátor na tlmenie rádiových interferencií 1;

Kondenzátor na tlmenie rádiových interferencií 2;

Zapálenie cievka valec 1;

Zapálenie cievka valec 2;

Zapálenie cievka valec 3;

Zapálenie cievka valec 4;

Zapálenie cievka valec 5;

Zapálenie cievka valec 6;

Platné pre motor 642:
Senzor O2 pred riadiacou jednotkou CAT CDI;

od roku 2009:

Elektrický ventilátor nasávania motora a klimatizácie

s integrovanou kontrolou;

Platné pre motor 272, 273:

Aktivácia ventilácie;

Circuit 87 Spojovací manžeta M1e;

Platné pre motor 642:

Riadiaca jednotka CDI;

Senzor O2 pred CAT;

Platné pre motor 642.870 / 872:

Senzor O2 pred CAT.

Platné pre motor 642:

Čerpadlo recirkulácie pre radiátor oleja prevodovky;

Platné pre motor 156:

Čerpadlo cirkulácie chladiacej kvapaliny motora;

od roku 2009:

Platné pre motor 642, motor 642.870 do 31.7.10:

Čerpadlo cirkulácie radiátora prevodovky;

Platné pre motor 276:

Čerpadlo cirkulácie radiátora stlačeného vzduchu.

Vzťahuje sa na motor 113:

Kontrolér ME-SFI [ME];

Valec 1 Ventil vstrekovania paliva;

Valec 2 Ventil vstrekovania paliva;

Valec 3 Ventil vstrekovania paliva;

Valec 4 Ventil vstrekovania paliva;

Valec 5 Ventil vstrekovania paliva;

Valec 6 Ventil vstrekovania paliva;

Valec 7 ventil vstrekovania paliva;

Valec 8 ventil vstrekovania paliva;

Platné pre motor 642:

Riadiaca jednotka CDI;

od roku 2009:

Platné pre motor 642.950, 642.870 / 872:

Riadiaca jednotka CDI;

Platné pre motor 272:

Riadiaca jednotka ME-SFI [ME];

Platné pre motor 276:

Riadiaca jednotka ME-SFI [ME];

Prepojenie motor/kamera motora.

Vzťahuje sa na motor 113:

Senzor O2 ľavý nad TWC [CAT];

Senzor kyslíka O2 pravý pred katalyzátorom;

Senzor O2 ľavý po katalyzátore TWC [CAT];

Senzor O2 pravý po ventile TWC [CAT];

Ventil prepínania variabilného sacieho potrubia;

Prevodník tlaku EGR;

Ventil prepínania vzduchu;

Platné pre motor 272:

Ventil uzávierky systému vykurovania;

Ventil prepínania lamiel sacieho potrubia;

Ventil prepínania čerpadla vzduchu;

Termostatický ventil s tromi diskami;

Nastavenie tlaku na ventile čerpadla systému

posilňovača riadenia;

Vzťahuje sa na motor 642:

Senzor hmotnosti vzduchu s horúcim drôtom senzor prúdenia ľavý;

Senzor hmotnosti vzduchu pravý s horúcim drôtom;

Motor uzávierky sacieho potrubia;

Úroveň výstupu času zapálenia;

Vyhrievací prvok výfukovej trubice;

Ventil regulácie tlaku čerpadla posilňovača riadenia;

Ľavý aktor recirkulácie výfukových plynov;

Aktor tlaku preplňovania;

od roku 2009:

Platné pre motor 272, 273:

Spojovací manžeta, obvod 87 M2e;

Platné pre motor 642.950:

Obvod 87 spojovací manžeta;

Platné pre motor 642.870 / 872:

spojovací manžeta obvod 87D2.

Platné pre motor 113:

Riadiaca jednotka ME;

Kondenzátor na tlmenie rádiových interferencií 1;

Kondenzátor na tlmenie rádiových interferencií 2;

Zapálenie cievka valec 1;

Zapálenie cievka valec 2;

Zapálenie cievka valec 3;

Zapálenie cievka valec 4;

Zapálenie cievka valec 5;

Zapálenie cievka valec 6;

Zapálenie cievka valec 7;

Zapálenie cievka valec 8;

Vzťahuje sa na motor 272: Kontrolér

ME;

Senzor hmotnosti vzduchu s horúcim drôtom;

Senzor Hall na ľavej strane vačkového hriadeľa ventilov nasávania;

Vačkový hriadeľ pravý ventilov nasávania;

Senzor Hall na vačkovom hriadeli ľavej ventilov výfuku;

Senzor Hall na vačkovom hriadeli pravých ventilov výfuku;

Senzor Hall elektromagnetického ventilu na ľavej strane

vačkového hriadeľa ventilov nasávania;

Elektromagnet vačkového hriadeľa pravého;

Elektroventil vačkového hriadeľa pravého ventilov výfuku;

Elektromagnetický ventil pravý vačkového hriadeľa valec 1;

Ventil vstrekovania paliva;

Valec 2 ventil vstrekovania paliva;

Valec 3 ventil vstrekovania paliva;

Valec 4 ventil vstrekovania paliva;

Valec 5 ventil vstrekovania paliva;

Valec 6 ventil vstrekovania paliva;

Vzťahuje sa na motor 642:

kontrolér CDI;

od roku 2009:

Platné pre motor 272, 273:

Riadiaca jednotka ME-SFI [ME];

Obvod motora 87;

Relé ME-SFI [ME];

Platné pre motor 642:

Obvod motora 87 relé.

Čerpadlo elektrického vzduchu.

Siréna alarmu.

Predný svetlomet pravý.

Klaksón pravý.

Riadiaca jednotka predná SAM;

Platné pre motor 272:

Riadiaca jednotka ME;

od roku 2009:

Riadiaca jednotka predná SAM.

jednotka riadenia ME;

Platné pre motor 642:

jednotka riadenia CDI.

jednotka riadenia CDI

Platné pre motor 113, 272:

Jednotka riadenia ME;

Platné pre motor 642:

Jednotka riadenia CDI;

od roku 2009:

Platné pre motor 272, 273, 276:

Circuito motore 87;

Relé ME-SFI [ME];

Platné pre motor 642:

Circuito motore 87 relé.

Štartér.

Senzor kondenzácie filtra paliva s vykurovacím prvkom.

Elektrohydraulický posilovač riadenia.

Dodatočné obehové čerpadlo na chladenie oleja prevodovky;

Platné pre motor 156:

Obehové čerpadlo chladiacej kvapaliny motora.

riadiaca jednotka pomocného kúrenia.

Platné pre motor 642.870:

Relé napájania AdBlue ^®;

Platné pre motor 276:

Poistka motorového priestoru a poistková skrinka.

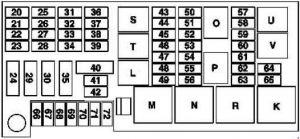

Poistka priestoru pre nakládku a

poistková skrinka

Poistka priestoru pre nakládku a

poistková skrinka

riadiaca jednotka WSS (Systém detekcie hmotnosti)

Riadiaca jednotka meniča

DC/AC (zásuvka 115 V)

Riadiaca jednotka predná SAM

Riadiaca jednotka predná SAM
