Mercedes-Benz SLK R172 (2010-2018) – poistková skrinka

Mercedes-Benz SLK R172 (2010-2018) – schéma poistkovej skrinky

Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes SLK R172 (2010-2018) je poistka 9 v poistkovej skrinke v motorovom priestore.

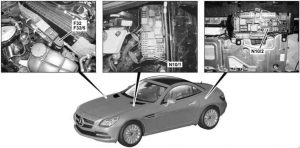

Poistková skrinka – poloha

F32 / F32 / 5 – Poistková skrinka predná
N10 / 1 – Riadiaca jednotka SAM predná s modulom poistiek a relé
N10 / 2 – Riadiaca jednotka SAM zadná s poistkou a modulom relé

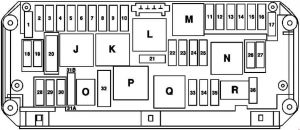

Poistková skrinka v motorovom priestore

Č.	Popis	[A]
1	Jednotka elektronickej kontroly programu stability	25
2	Ovládač strechy Vario	30
3	Ovládač strechy Vario	30
4	Ovládač svetlometov (do modelového roku 2017) Týka sa dieselového motora: Senzor kondenzácie palivového filtra s vykurovacím prvkom (do modelového roku 2017)	20
5	Jednotka kontroly SAM zadná s poistkou a modulom relé Servoriadenie elektrohydraulické cez motorový priestor / elektrické pripojenie FFS (od modelového roku 2017) Spínač vonkajších svetiel (od modelového roku 2017)	7.5
6	Týka sa dieselového motora: jednotka kontroly CDI Týka sa benzínového motora: jednotka kontroly ME-SFI	10
7	Štartovanie cez relé 50 obvodu štartovania	20
8	Jednotka kontroly systému dodatočného udržania	7.5
9	Interný konektor vozidla, predný Zapaľovač cigariet s osvetlením popolníka	15
10	Motor stierač Ohrievanie stierača (do modelového roku 2017)	30
11	Displej Audio / COMAND Ovládací panel Audio / COMAND	7.5
12	Jednotka kontroly a riadenia ACC Jednotka kontrola panela nad hlavou Jednotka kontrola modulu lampy volantu (stav do modelového roku 2017)	7.5
13	Modul kontroly modulu rúry volantu Multifunkčná kamera	7.5
14	Jednotka elektronickej kontroly programu stability	7.5
15	Jednotka kontroly systému dodatočného udržania	7.5
16	Elektrické pripojenie ventilátora chladiča (od modelového roku 2017) Platné s prevodovkou 725: INTERFACCIA DIRECT SELECT (od modelového roku 2017) Elektrické pripojenie navigačného modulu (do modelového roku 2017)	5
	Platné pre prevodovku 722: Jednotka elektronickej kontroly modulu páky prevodovky Platné s prevodovkou 725: INTERFACCIA DIRECT SELECT	7.5
17	Skupina predného svetlometu ľavého a skupina predného svetlometu pravého	30
	Platné do 31.05.2012: Jednotka kontroly pre ovládací panel	7.5
18	Jednotka kontroly horného ovládacieho panela kontrola Overhead jednotka kontroly panela záložné relé (do modelového roku 2017)	7.5
19	Platné s prevodovkou 725: Jednotka elektronickej kontroly zámku zapaľovania Týka sa manuálnej prevodovky: Jednotka elektronickej kontroly zámku zapaľovania Jednotka elektronickej kontroly zámku riadenia	20
20	Jednotka elektronickej kontroly programu stability	40
21	Lampička v odkladacej schránke	7.5
22	Motor ventilátora pre motor s vnútorným spaľovaním a klimatizáciu s integrovanou kontrolou (od modelového roku 2017) Týka sa motorov 152, 271, 274, 276, 651: Elektrické pripojenie vnútorného vedenia a vedenia motora Týka sa motora 276, 651: Motorový priestor / elektrické vnútorné pripojenie vozidla Týka sa motora 152, 271, 276, 651: Obvod 87 Spojovací bod M2e Platné pre motor 274: Spojovací bod, obvod 87/2 Týka sa dieselového motora: jednotka kontroly CDI Motorový priestor / FFS [RBA] elektrické pripojenie (do modelového roku 2017)	15

23	Platné pre motory 152, 271, 274, 276:  Elektrické pripojenie pre vnútorné zapojenie a zapojenie motora Platné pre dieselový motor: Ventil na kontrolu množstva    Obvod 87 Spojovací článok M1e (od modelového roku 2017) Týka sa motora 276:  Motorový priestor / vnútorné elektrické pripojenie vozidla (do modelového roku 2017)	20
24	Platné pre motory 152, 271, 274, 276:  Elektrické pripojenie vnútorného zapojenia a zapojenia motora Platné pre motor 274:  Relé čerpadla cirkulácie chladiacej kvapaliny Týka sa dieselového motora: Motorový priestor / vnútorné elektrické pripojenie vozidla Riadiaca jednotka CDI (do modelového roku 2017) Vozidlá v Číne:  Aktuátor mriežky chladiča (od modelového roku 2017)	15
25	Platné pre motor 276:  Obvod 87 spojovací článok M4e Platné pre motor 274:  Obvod 87 spojovací článok M1 Platné pre motor 152:  Obvod 87 spojovací článok Platné pre dieselový motor:  Senzor kyslíka pred katalyzátorom Platné pre motor 651: (od 01.06. 2015) Riadiaca jednotka senzora NOx za filtrom pevných častíc Riadiaca jednotka senzora NOx za katalyzátorom SCR	15
26	Skupina predného svetlometu vľavo a skupina predného svetlometu vpravo (od modelového roku 2017) Rádio (do modelového roku 2017) Kontrolér COMAND (do modelového roku 2017)	20
27	Riadiaca jednotka elektronického zámku zapaľovania Týka sa dieselového motora:  riadiaca jednotka CDI Týka sa benzínového motora:  riadiaca jednotka ME-SFI	7.5
28	Sada ukazovateľov Analógové hodiny	7.5
29	Motor aktuátora nastavenia uhla pravého svetlometu (od modelového roku 2017) Skupina predného svetlometu vpravo (do modelového roku 2017)	10
30	Motor aktuátora nastavenia uhla ľavého svetlometu (stav k modelovému roku 2017) Skupina predného svetlometu vľavo (do modelového roku 2017)	10
31A	Klaksón vľavo, Klaksón vpravo	15
31B	Klaksón vľavo, Klaksón vpravo	15
32	Platné pre motor 274:  Elektrické čerpadlo vzduchu (od modelového roku 2017) Platné pre motor 651:  Riadiaca jednotka AdBlue®	40
33	Platné pre prevodovku 722: W  plne integrovaná riadiaca jednotka prevodovky	10
34	Riadiaca jednotka systému napájania Týka sa motora 651:  Riadiaca jednotka AdBlue®	7.5
35	Riadiaca jednotka elektronického stabilizačného programu Integrovaný radarový senzor pravého zadného nárazníka a integrovaný radarový senzor ľavého zadného nárazníka (stav k modelovému roku 2017)	5
36	Kontrolér ASISTENCIA PREVENCIE KOLÍZIE (od modelového roku 2017) Elektrický kontrolér DISTRONIC Senzor DISTRONIC (DTR) na ľavom prednom nárazníku (do modelového roku 2017) Senzor DISTRONIC (DTR) na pravom prednom nárazníku (do modelového roku 2017)	7.5
Relé
J	Relé obvod 15
K	Relé obvod 15R
L	Rezervné relé
M	Relé 50 štartovacieho motora
N	Relé motora obvod 87
O	Relé klaksónu
P	Platné pre motory 271, 274 alebo 651,9 od 01.06.2015:  Adblue® / relé vstrekovania sekundárneho vzduchu
Q	Platné do 29.02.2016:  Rezervné relé
R	Relé obvod podvozku 87

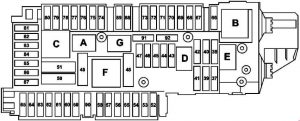

Poistková skrinka v batožinovom priestore

Č.	Popis	[A]
37	Sedadlo vodiča Elektromagnet opierky hlavy NECK-PRO Predné sedadlo pasažiera Elektroventil opierky hlavy NECK-PRO	7.5
38	Rezerva	–
39	Ovládač ľavých dverí	30
40	Riadiaca jednotka systému adaptívneho odpruženia	15
41	Ovládač pravých dverí	30
42	Riadiaca jednotka systému napájania	25
43	Rezerva	–
44	Rezerva	–
45	Rezerva	–
46	Amplifikátor antény FM, AM a CL [ZV] Amplifikátor antény FM 2, DAB a TV (do modelového roka 2017) Siréna na varovanie Senzor vnútorného ochrany	7.5
47	Rezerva	–
48	Rezerva	–
49	Vyhrievanie zadného okna	30
50	Reverzibilný naviják pravý pre núdzové napätie	50
51	Reverzibilný naviják ľavý pre núdzové napätie	50
52	Rezerva	–
53	Rezerva	–
54	Rezerva	–
55	Rezerva	–
56	Rezerva	–
57	Rezerva	–
58	Rezerva	–
59	Ovládač elektrickej parkovacej brzdy	5
60	Rezerva	–
61	Riadiaca jednotka AIRSCARF	25
62	Riadiaca jednotka sedadla vodiča	30
63	Riadiaca jednotka AIRSCARF	25
64	Riadiaca jednotka predného sedadla pasažiera	30
65	Platné pre prevody 722, 725 (ECO štart / stop) (do modelového roka 2017) Elektrická olejová pumpa	10
66	Rezerva	–
67	Riadiaca jednotka zosilňovača audio systému	40

68	Jednotka riadenia zvuku motora (od roku modelu 2017)	15
69	Rádio (od roku modelu 2017) Ovládač COMAND (od roku modelu 2017)	20
70	Jednotka riadenia monitorovania tlaku pneumatík	5
71	Platné pre motor 274:  Motor aktuátora ventilu výfuku vľavo (od roku modelu 2017)	7.5
72	Zásuvka v odkladacej schránke v stredovej konzole (do roku modelu 2017)	15
73	Platné pre motory 274, 276:  Relé čerpadla cirkulácie chladiča stlačeného vzduchu (od roku modelu 2017)	10
74	Jednotka riadenia KEYLESS-GO	7.5
75	Ovládač strechy Vario	20
76	Jednotka riadenia MAGIC SKY CONTROL	7.5
77	Zosilňovač / kompenzátor antény mobilného telefónu	5
78	Jednotka riadenia multimediálneho rozhrania (do roku modelu 2017)	7.5
79	Jednotka prepojenia multimediálneho (od roku modelu 2017) Jednotka riadenia radarových senzorov (do roku modelu 2017)	5
80	Jednotka riadenia parkovacieho systému	7.5
81	Kontaktná doska mobilného telefónu	5
82	Kamera na cúvanie (stav k roku modelu 2017)	5
83	Jednotka riadenia venovanej komunikácii na krátke vzdialenosti (od roku modelu 2017) Elektrické pripojenie VICS a systém elektronického platenia (do roku modelu 2017)	7.5
84	Jednotka riadenia Digital Audio Broadcasting (do roku modelu 2017) Jednotka riadenia digitálne satelitné audio rádio (SDAR) (do roku modelu 2017)	5
85	Modul ladica (od roku modelu 2017) Ladica digitálnej televízie (do roku modelu 2017)	7.5
86	Jednotka riadenia pokrytia kamery (stav k roku modelu 2017)	5
87	Jednotka riadenia HERMES (od roku modelu 2017) Jednotka riadenia eCall Rusko (GLONASS) (od roku modelu 2017) Jednotka riadenia systému núdzového volania (do roku modelu 2017)	7.5
88	Interné napájanie jednotky riadenia SAM zadnej s poistkou a modulom relé	80
89	Ovládač elektrickej parkovacej brzdy	30
90	Ovládač elektrickej parkovacej brzdy	30
91	Rezerva	–
92	Rezerva	–
Relé
A	Relé terminálu 15
B	Relé okruhu 15R (1)
C	Relé vyhrievania zadného skla
D	Relé palivového čerpadla
E	Rezerva
F	Relé nastavenia sedadla
G	Relé okruhu 15R (2)

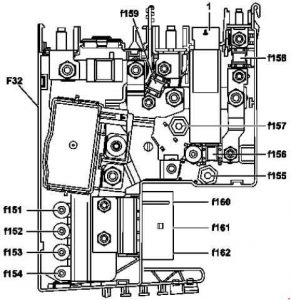

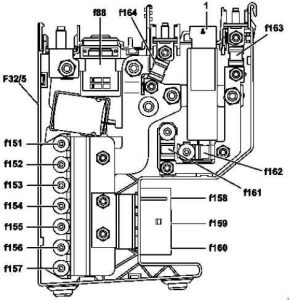

Poistková skrinka predná

ECO štart / stop

Okrem ECO štart / stop

Č.	Popis	[A]
150	Rezerva	–
151	Motor ventilátora pre motor s vnútorným spaľovaním a klimatizáciu s integrovanou kontrolou	100
152	Jednotka riadenia SAM predná s poistkou a modulom relé	150
153	ECO štart / stop:  Jednotka riadenia SAM predná s poistkou a modulom relé okrem ECO štart / stop:  rezerva	100
ECO štart / stop (od modelového roka 2017):  Jednotka riadenia SAM predná s poistkou a modulom relé	60
154	okrem ECO štart / stop : Jednotka riadenia SAM predná s poistkou a modulom relé ECO štart / stop:  rezerva	100
155	Rezerva	–
156	Rezerva	–
157	Platné od 01.06.2015  Servotvorba elektrohypraulická	100

Od modelu 2017:  Servotvorba elektrohudraulická	120
158	Regulátor ventilátora a motor ventilátora	50
	Od modelu 2017:  Regulátor ventilátora a motor ventilátora	40
159	Kontrolér strechy Vario	40
160	Platné s prevodom 725: W  úplne integrovaná riadiaca jednotka prevodu	60
161	Riadiaca jednotka SAM predná s poistkou a modulom relé	100
162	Rezerva	–
163	Riadiaca jednotka SAM zadná s poistkou a modulom relé	150
	Od modelu 2017:  Riadiaca jednotka SAM zadná s poistkou a modulom relé	200
164	ECO štart / stop:  Napájanie prostredníctvom funkcie ECO štart / stop Dodatočná batéria okrem ECO štart / stop:  Napájanie z palubnej batérie elektrického systému	100
	Od modelu 2017:  Napájanie prostredníctvom funkcie ECO štart / stop dodatočná batéria	200

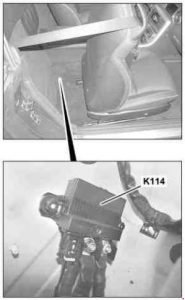

Funkcia ECO štart / stop relé dodatočnej batérie

O Mercedes-Benz SLK R172 (2010-2018)

Mercedes-Benz SLK R172, vyrábaný v rokoch 2010 až 2018, je športový roadster, ktorý kombinuje eleganciu s výkonnosťou. Tento model je známy svojím atraktívnym dizajnom a pokročilými technológiami. SLK R172 ponúka rôzne možnosti motorov, vrátane štvorvalcových a šesťvalcových agregátov, ktoré poskytujú dynamický výkon a efektívnu spotrebu paliva. Interiér vozidla je luxusne vybavený, s dôrazom na komfort a moderné technológie, čo z neho robí ideálne vozidlo pre tých, ktorí hľadajú kombináciu štýlu a výkonu.

Schéma poistkovej skrinky Mercedes-Benz SLK R172

Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes-Benz SLK R172, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza v motorovom priestore a v interiéri vozidla, často pod prístrojovou doskou alebo v kufri. Na diagramoch sú zobrazené čísla poistiek, ich amperáž a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou amperážou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité poznať jej umiestnenie a funkciu.
