Mercedes-Benz Classe A w168 (1997-2004) – poistková skrinka
Mercedes-Benz Trieda A w168 (1997-2004) – schéma poistkovej skrinky
Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes Trieda A w168 (1997-2004) je poistka 12 v poistkovej skrinke.

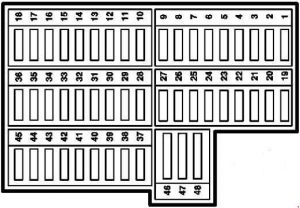

Poistková skrinka
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Benzínový motor:
Riadiaca jednotka; ISC (nastavenie rýchlosti na voľnobehu); Ventil AGR; Ohrievač lambda 1; Ohrievač lambda 2; Diagnostický konektor; Tempomat; Relé sekundárneho vstrekovania vzduchu; Ventil sekundárneho vstrekovania vzduchu; Uzatvárací ventil. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Naftový motor:
Riadiaca jednotka naftového motora; Aktivátor Wastegate; Prepínací ventil telesa škrtiacej klapky; Ventil tlaku recirkulácie výfukových plynov; Senzor teploty trojcestného katalyzátora. |
10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Riadiaca jednotka benzínového a naftového motora;
Zapaľovacie cievky; Vstrekovače; Relé FP (cievka); Elektronický akcelerátor; Relé blokovania štartovacieho motora. |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Elektrický ventilátor (chladenie motora);
Elektrický ventilátor (chladenie motora) s klimatizáciou. |
30 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Riadiaca jednotka motora | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Automatická spojka | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Relé FP (benzín) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Relé svetiel | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Relé štartovacieho motora | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Motor stieračov | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Zadný stierač | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Komplexný spínač
(ovládanie stierača, spínač svetlometov, čerpadlo ostrekovača čelného skla (aktivácia)); RNS (systém navigácie rádio). |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Zapaľovač cigariet;
Osvetlenie odkladacej schránky; Rádio; CD menič, Konektor 12V v batožinovom priestore |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Predné okno naľavo alebo
elektrické okno s obmedzovačom sily. Predné okno napravo |
30 7,5 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 * | Súprava ukazovateľov (časové funkcie),
relé čerpadla umývania, mobilný telefón |
15 10 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Riadiaca jednotka airbagu;
Senzor ACSR (automatické rozpoznanie detskej sedačky); Senzor bočného airbagu; |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Nastavenie vonkajšieho zrkadla;
Ohrievač vonkajšieho zrkadla; Parktronic. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Trúba | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Súprava ukazovateľov;
Transponder a RFL (blokovanie rádiovej frekvencie); Relé elektroniky motora; Relé ventilátora. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Prípojka na príves | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Prípojka na príves | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Prípojka na príves | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Audio systém | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Osvetlenie kozmetického zrkadla | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Nie je pridelené | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Nie je pridelené | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Nie je pridelené | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Nie je pridelené | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Sada smeroviek
Obmedzovač nadmernej sily. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Centrálne zamykanie;
Jednotka rozpoznávania obsadenosti sedadla. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Transponder DAS (systém autorizácie trakcie) a
RFL (blokovanie rádiovej frekvencie), sada elektrických ukazovateľov |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Ohrievač zadného okna | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Mobilný telefón;
Rádio alebo RNS (systém navigácie rádio); CD menič; Predná stropná lampa; Zadná stropná lampa. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Ľavé predné okno;
Pravé predné okno. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Ohrievač/ochrana proti zamrznutiu
(naftové) |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Kontrolný modul ATA
2x relé svetla, siréna |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Vyhrievané predné sedadlá | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | Radiaca páka programu VGS
(úplne integrovaná kontrola prevodovky), obehové čerpadlo chladiacej kvapaliny s vyhrievaním (nafta) |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | Kontrolný modul klimatizácie (kompresor klimatizácie);
Stepper motor ventilu recirkulácie vzduchu; Ventilátor vnútorného senzora; Vyhrievaná tryska čelného skla. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | Modul svetiel;
Žiarovka cúvacieho svetla; Manuálna prevodovka; Automatická spojka; Žiarovka cúvacieho svetla VGS (úplne integrovaná kontrola prevodovky) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Žiarovka brzdového svetla ľavá, pravá a stredná
(signál brzdenia ABS); Senzor uhla riadenia. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Kontrolný modul klimatizácie;
Diagnostický konektor. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | Ľavé zadné okno;
Pravé zadné okno. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | ESP (elektronický stabilizačný program);
Spínač brzdy; Kontakt normálne otvorený. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Kontrolný modul VGS
(úplne integrovaná kontrola prevodovky) alebo automatická spojka |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | Vnútorný ventilátor alebo
vnútorný ventilátor klimatizácie |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | Centrálny ochranný modul s poistkami | 80 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | Čerpadlo posilňovača riadenia | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | Kontrolný modul Preglow (nafta) | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sekundárne vstrekovanie vzduchu (AIR) (benzin) | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Poistka f14 bola zvýšená z 10 na 15 ampérov ako
poistka 14 pre relé čerpadla umývania/čelného skla na konci rámu číslo 033 655. Pre číslo na konci rámu 033 654 musí byť použitá iba poistka 10 A. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

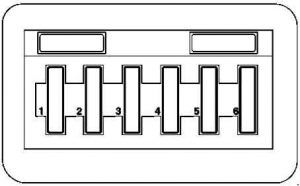

Poistková skrinka modulu svetiel
| Číslo | Popis | Ampére [A] |
| 1 | Svetlomet predný ľavý | 7.5 |
| 2 | Svetlomet predný pravý | 7.5 |
| 3 | Svetlomety diaľkové ľavé;
Svetlomety diaľkové pravé; Kontrolka svetlometov diaľkových (sada smeroviek). |
15 |
| 4 | Svetlomet bočný ľavý;
Svetlomet zadný ľavý. |
7.5 |
| 5 | Svetlomet bočný pravý;
Svetlomet zadný pravý; Sada smeroviek 58K; Osvetlenie evidenčného čísla. |
15 |
| 6 | Svetlomety hmlové ľavé a pravé;
Svetlomet zadný ľavý hmlový. |
15 |
O Mercedes-Benz Classe A w168 (1997-2004)
Mercedes-Benz Classe A w168, vyrábaný v rokoch 1997 až 2004, bol prvým modelom tejto triedy, ktorý priniesol revolučný dizajn a kompaktné rozmery. Tento model bol známy svojou vysokou úrovňou bezpečnosti a inovatívnym dizajnom, ktorý zahŕňal dvojpodlažnú podlahu pre lepšiu ochranu pri kolízii. Mercedes-Benz Classe A w168 bol dostupný s rôznymi motormi, vrátane benzínových a dieselových verzií, ktoré poskytovali rôzne výkony a spotrebu paliva. Vďaka svojej praktickosti a pohodliu sa stal obľúbeným vozidlom pre mestskú jazdu.
Schéma poistkovej skrinky Mercedes-Benz Classe A w168
Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes-Benz Classe A w168, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v priestore pre cestujúcich, pod prístrojovou doskou, a tiež v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania všetkých elektrických zariadení vo vozidle.
