Mercedes-Benz Vaneo w414 (2001-2005) – poistková skrinka

Mercedes-Benz Vaneo w414 (2001-2005) – schéma poistkovej skrinky

Rok výroby: 2001, 2002, 2003, 2004, 2005.

Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes Vaneo w414 (2001-2005) je poistka 12 v poistkovej skrinke.

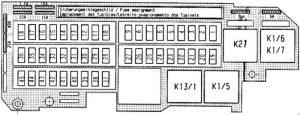

Poistková skrinka

Číslo	Popis	Amperáže
1	Ovládač elektrického ventilátora * Relé elektrického ventilátora Ovládač motora Relé vstrekovania vzduchu (benzín)	20
2	Ovládač motora Relé čerpadla paliva (benzín)	25
3	Ovládací panel vykurovania / teploty Vnútorný ventilátor	25
4	Elektronická riadiaca jednotka programu stability Spínač pedálu brzdy	7,5
5	Riadiaca jednotka automatickej prevodovky * Spínač tempomatu * Automatická spojka *	10
6	Klakson	15
7	Brzdové svetlo	10
8	Diagnostický konektor Ovládací panel vykurovania / teploty	10
9	Ovládač elektrického ventilátora *	30
	Relé elektrického ventilátora	40
10	Panoramatický / otvárateľná strecha Stierka zadného okna	15
11	Centrálné vnútorné osvetlenie – projektor a nočné svetlo * Navigačný systém rádio * Telefón s hands-free * Signálny svetlo	15
12	Zapaľovač cigariet Svetlo v odkladacej schránke 12 V zásuvka v batožinovom priestore *	20
13	Elektrické okno na ľavej strane	30
	Elektrické okno komfort na ľavej strane (automatické otváranie / zatváranie) *	7,5
14	Elektrické okno na pravej strane	30
	Elektrické okno komfort na pravej strane (automatické otváranie / zatváranie) *	7,5
15	Rozpoznanie prítomnosti cestujúceho, vrátane rozpoznania deti sedadlo Automatické rozpoznanie detského sedadla Riadiaca jednotka airbagu	7,5
16	Motor stierača predného skla	30
17	Čerpadlo kvapaliny na umývanie predného skla Zámok centrálne (diagnostika) Sada indikátorov (kontrola predných / zadných stieračov a interval stieračov, systém stierač / umývanie, vykurovanie zadného okna a vykurovanie zrkadiel, kontrolka airbagu)	10
18	12 V zásuvka centrálnej konzoly.	25
19	Zásuvka pre príves * Riadiaca jednotka alarmu Taxi *	25
20	Riadiaca jednotka rozpoznania prívesu * Riadiaca jednotka alarmu taxi *	7,5
21	Riadiaca jednotka rozpoznania prívesu *	15
22	Riadiaca jednotka systému varovania * Siréna varovania *	10
23	Vykurovanie sedadla	25
24		40

25	Elektrické okno komfort na pravej strane (otvorenie / zatvorenie automatické) *	30
26	Elektrické okno komfort na ľavej strane (otvorenie / zatvorenie automatické) *	30
27	Regulátor času stacionárne kúrenie * Rádiový prijímač stacionárneho kúrenia * Osvetlené lišty *	5
28	Súprava ukazovateľov (fungovanie smeroviek, systém stierača / umývača, vyhrievané zadné sklo) Odometer taxi * Signál na streche taxíka *	10
29	Centrálne zamykanie	25
30	Riadiaca jednotka systému oprávnenia na jazdu Súprava ukazovateľov (kontrolka. Fungovanie smeroviek. Vnútorné osvetlenie) Senzor uhla riadenia	7,5
31	Vyhrievané zadné sklo (vyhrievanie zrkadla)	25
32	HF telefónny kompenzátor * Hands-free telefón * Panoramatický / otvárateľná strecha * Centrálny a zadný vnútorný osvetlenie nad hlavou * Ovládací panel s predným vnútorným osvetlením * Riadiaca jednotka alarmu Taxi *	15
33	Rádio / navigácia * Spínač výberu systému hands-free * Rádio telefónne / taxi * Regulátor rádia Taxi *	20
34	Čerpadlo paliva (benzín)	25
35	Ventily pre elektronický stabilizačný program	25
36	Skupina lampy	40
37	Vyhrievanie zrkadla M10	10
38	Relé štartovacieho motora (nafta)	30
	Regulátor motora (benzín)	7,5
39	Riadiaca jednotka systému oprávnenia na jazdu Súprava ukazovateľov (kontrolka. Fungovanie smeroviek)	7,5
40	Diagnostický prístroj Senzor uhla riadenia Nastavenie zrkadla	7,5
41	Ventilátor vnútorného prostredia úroveň 2 * PTC – zosilňovač kúrenia na naftu Kúrenie / Temp. Ovládací panel Senzor rosného bodu (klimatizácia) * Vyhrievané trysky pre umývač skiel Temp. senzor (klimatizácia) * Externé zrkadlo sklopné *	7,5
42	Skupina lampy Svetlo na cúvanie (manuálna prevodovka) Elektronický modul páky prevodovky *	7,5
43	Svetlo na cúvanie (automatická prevodovka) Taximeter *	7,5
44	Kontrola času pomocného kúrenia * Riadiaca jednotka Parktronic *	7,5
45	Elektrické okno s elektrickým otvorením *	7,5
Relé
K1 / 6	Terminál 87 relé riadiacej jednotky motora (A 002542 25 19)
K1 / 7
K1 / 5	Relé čerpadla paliva (A 002542 25 19)
K13 / 1	Terminál 15 elektronického relé (A 002542 13 19)
K27	Vyhrievané relé zadného skla (A 002542 13 19)
* Voliteľné

Poistková skrinka modulu svetiel

Číslo	Popis	Amperáže
1	Lucciola sinistra	7,5
2	Lucciola destra	7,5
3	Fari anabbaglianti sinistri Fari anabbaglianti destri Spia di controllo dei fari anabbaglianti (set di indicatori)	15
4	Faro laterale sinistro Faro posteriore sinistro	7,5
5	Faro laterale destro Faro posteriore destro Set di indicatori 58K Illuminazione della targa	15
6	Faro antinebbia sinistro / destro Faro posteriore antinebbia sinistro	15

Poistková skrinka modulu riadenia

Číslo	Relé
K20 / 1	Relé vysokotlakového návratu (A 002542 13 19)
K9 / 3	Relé elektrického ventilátora (A 002542 13 19)
K38 / 3	Relé blokovania motorčeka štartovania (A 002542 23 19)
K46	Relé upozornenia (A 002542 14 19)
K39	Relé klaksónu (A 002542 11 19)
K26 / 2	Relé čerpadla ostrekovača (A 002542 19 19)
K17	Relé vstrekovania vzduchu (A 002542 13 19)

Poistková skrinka na pozitívnom termináli batérie

Číslo	Popis	Amperáž
46	Pripojenie terminálu, terminál 30 Napájanie pre poistky f4, f5, f6 cez relé K1 / 5 Napájanie pre poistky fl, f2 cez relé K1 / 6, K1 / 7 Alternátor Napájanie pre poistky f19, f20, f21 Zosilňovač ohrievača PTC (naftový)	150
47	Fáza predohrevu (nafta)	60
	Vstrekovanie vzduchu (benzín)	40
48	Čerpadlo asistencie riadenia	60
49	Elektronický program stabilizácie čerpadla návratu	40
50	Spínač zapaľovania	50
51	Prídavné kúrenie	30

O Mercedes-Benz Vaneo w414 (2001-2005)

Mercedes-Benz Vaneo w414 je kompaktné MPV, ktoré bolo vyrábané v rokoch 2001 až 2005. Tento model bol navrhnutý na základe platformy triedy A, čo mu poskytovalo výhodu v podobe vyššej priestrannosti a flexibility interiéru. Vaneo je ideálny pre rodiny alebo podnikateľov, ktorí potrebujú spoľahlivé a praktické vozidlo. K dispozícii bolo niekoľko motorových variantov, vrátane benzínových a dieselových motorov, ktoré poskytovali rôzne úrovne výkonu a efektivity. Vaneo sa vyznačuje vysokou úrovňou bezpečnosti a komfortu, čo je typické pre vozidlá značky Mercedes-Benz.

Schéma poistkovej skrinky Mercedes-Benz Vaneo w414

Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes-Benz Vaneo w414, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa v tomto modeli typicky nachádza v priestore pod palubnou doskou a v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických komponentov vo vozidle.
