Mercedes-Benz CLS x218 (2010-2017) – poistková skrinka
Mercedes-Benz CLS x218 (2010-2017) – schéma poistkovej skrinky
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes triede C W203 (2000-2007) je poistka 9 v poistkovej skrinke v motorovom priestore.

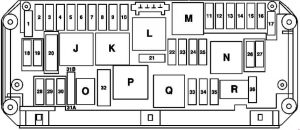

Poistková skrinka v motorovom priestore
| Číslo | [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 25 | Jednotka elektronického riadenia programu stability Jednotka elektronického riadenia premium programu stabilizácie dráhy Motor ventilátor Regulátor ventilátora |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Kontrolér predných ľavých dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Kontrolér predných pravých dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Platí pre motor 157: Jednotka riadenia systému napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 | Skupina smeroviek Jednotka riadenia SAM zadná s poistkou a modulom relé Spínač vonkajších svetiel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Týka sa naftového motora: jednotka riadenia CDI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Týka sa benzínového motora: jednotka riadenia ME-SFI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Relé 50 štartéra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 | Dodatočná jednotka riadenia systému udržania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Zásuvka centrálnej konzoly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Motor stieračov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Aktivované relé vyhrievania polohy parkovania stieračov: Vyhrievanie polohy parkovania stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Displej Audio / COMAND Ovládací panel Audio / COMAND |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Automatická klimatizácia a jednotka riadenia Ovládací panel horného panela Tlačidlo režimu automatickej prevodovky Skupina tlačidiel zavesenia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Modul riadenia modulu riadenia Kamera multifunkčná Kamera multifunkčná stereo |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5 | Jednotka elektronického riadenia programu stability Jednotka elektronického riadenia premium programu stability |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | Dodatočná jednotka riadenia systému udržania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 5 | Platí pre motor 157: INTERFACCIA DIRECT SELECT | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Elektricky otvárateľná sklenená strecha: Ovládací panel s ovládacím panelom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 7,5 | Analógové hodiny Rezervné relé |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Jednotka elektronického riadenia zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 40 | Jednotka elektronického riadenia programu stability Jednotka elektronického riadenia premium programu stability |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 7,5 | Spínač brzdových svetiel Spínač lampy v odkladacej schránke Rozpoznanie obsadenosti predného sedadla pasažiera a jednotka riadenia systému detekcie hmotnosti ACSR (WSS) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Motor ventilátora pre motor s vnútorným spaľovaním a klimatizáciu s integrovanou kontrolou Týka sa naftového motora: jednotka riadenia CDI Spojovací hrdlo, obvod 87 Týka sa benzínového motora: jednotka riadenia ME-SFI Spojovací hrdlo, obvod 87 M2e Platí pre motor 276: aktuátor lamiel chladiča |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 20 | Platí pre benzínový motor: spojovacie hrdlo, obvod 87 M1i Týka sa naftového motora: jednotka riadenia CDI Spojovacie hrdlo, obvod 87 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Platné pre motor diesel: manžeta pripojenia, obvod 87 Týka sa motora 157, 276, 278: manžeta pripojenia, obvod 87 M1e |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 15 | Platné pre motor diesel: senzor kyslíka pred katalyzátorom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Týka sa benzínového motora: riadiaca jednotka ME-SFI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 20 | Rádio Rádio so systémom automatického pilota Riadiaca jednotka COMAND |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 7,5 | Týka sa benzínového motora: riadiaca jednotka ME-SFI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | Týka sa dieselového motora: regulátor CDI Elektronická riadiaca jednotka zapaľovania |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 7,5 | Skupina ukazovateľov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 10 | Skupina predného svetlometu pravého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | Skupina predného svetlometu ľavého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31A | 15 | Aktivované relé klaksónov: Klaksón ľavý Klaksón pravý |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31B | 15 | Aktivované relé klaksónov: Klaksón ľavý Klaksón pravý |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | – | Relé sekundárneho vstrekovania vzduchu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 10 | Úplne integrovaný regulátor prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 7,5 | Riadiaca jednotka systému napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 7,5 | Riadiaca jednotka vizuálnej asistencie nočnej Riadiaca jednotka DISTRONIC |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| jot | Relé 15 obvod | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K. | Relé terminálu 15R | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | Relé vyhrievania polohy parkovania stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | Relé 50 štartovacieho motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N | Obvod motora 87 Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P. | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q | Rezervné relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R | Obvod rámu 87 relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

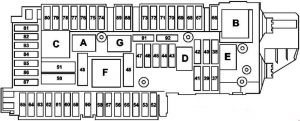

Poistková skrinka v batožinovom priestore
| Číslo | [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 7,5 | Sedadlo vodiča Elektromagnet opierky hlavy NECK-PRO Predné sedadlo pasažiera Elektromagnetický ventil opierky hlavy NECK-PRO |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 15 | Shooting Brake: Pripojené cez relé stieračov zadného skla: Motor stieračov zadného dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 30 | Platné pre vozidlá s volantom naľavo: Kontrolér zadných ľavých dverí Platné pre vozidlá s volantom napravo: Kontrolér predných ľavých dverí |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 30 | Platné pre vozidlá s volantom naľavo: Kontrolér predných pravých dverí Platné pre vozidlá s volantom napravo: Kontrolér zadných pravých dverí |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 25 | Riadiaca jednotka systému napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 7,5 | Platné do 31.08.2014: Modul komunikácie telematických služieb (Informácie o premávke v reálnom čase) Platné od 01.09.2014: Riadiaca jednotka monitorovania tlaku v pneumatikách |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 30 | Spínač nastavenia predného sedadla pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 30 | Spínač nastavenia sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 7,5 | Alarmová siréna (vnútorné monitorovanie) Interná ochrana a riadiaca jednotka ochrany proti ťahu (vnútorné monitorovanie) Coupé: M 1, AM, CL [ZV] a zosilňovač antény KEYLESS-GO Shooting Brake: zosilňovač antény zadného skla 1 Platné s motorom 157, 276, 278 a verzia USA: Relé čerpadla cirkulácie chladiacej kvapaliny |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 40 | Coupé: Aktivované relé vyhrievania zadného skla: Vyhrievanie zadného skla Shooting Brake: Aktivované relé vyhrievania zadného skla: Zosilňovač antény zadného skla 1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 50 | Reverzibilný navijak núdzového napätia predný pravý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 50 | Reverzibilný navijak núdzového napätia predný ľavý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 30 | Riadiaca jednotka rozpoznávania prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 15 | Riadiaca jednotka rozpoznávania prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 15 | Zásuvka prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 25 | Riadiaca jednotka rozpoznávania prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 25 | Riadiaca jednotka rozpoznávania prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | 7,5 | Predný nárazník ľavý Senzor DISTRONIC (DTR) Predný nárazník pravý Senzor DISTRONIC (DTR) Zadný nárazník ľavý radarový senzor (aktívny asistent mŕtveho uhla) Zadný nárazník pravý radarový senzor (aktívny asistent mŕtveho uhla ) Zadný nárazník ľavý inteligentný radarový senzor (asistent mŕtveho uhla) Inteligentný radarový senzor zadného nárazníka pravého (asistent mŕtveho uhla) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 7,5 | Multikanálová pneumatická pumpa so sedadlom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Aktívna multikanálová pneumatická pumpa so sedadlom | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | 40 | Coupé: Kontrolér zadného dverí (KDS) Shooting Brake : Kontrolér zdvíhateľného zadného dverí |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | 25 | Riadiaca jednotka sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | 25 | Kontrolér vyhrievania zadného sedadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 | 25 | Riadiaca jednotka predného sedadla pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 7,5 | Do 31.05.2012: Kontrolér vyhrievania volantu Situácia k 01.06.2012: Kontrolér modulu trubice riadenia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 66 | 7,5 | Motor zadného ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 67 | 40 | Jednotka riadenia zosilňovača audio systému | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 68 | 15 | Jednotka riadenia AIRmatic | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 69 | 25 | Zosilňovač zadných reproduktorov basov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | 5 | Jednotka riadenia monitorovania tlaku v pneumatikách Platné od 01.09.2014 s motorom 157, 276, 278 bez verzie USA: Relé čerpadla cirkulácie chladiacej kvapaliny |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 71 | 15 | Interný zdroj vozidla, predný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72 | 15 | Zdroj batožinového priestoru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 73 | 5 | Platné s motorom 157: Jednotka riadenia režimu prenosu Stacionárny kúrenie : Stacionárny prijímač radiátora |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74 | 15 | Jednotka riadenia KEYLESS-GO Platné od 01.09.2014: Predný ľavý svetlomet Predný pravý svetlomet |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | 20 | Skupina stacionárneho kúrenia Platné od 01.09.2014: Predný ľavý svetlomet Predný pravý svetlomet |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | 15 | Zdroj zadnej centrálnej konzoly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | 7,5 | Jednotka riadenia systému detekcie hmotnosti (WSS) Navigačný procesor |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 78 | 7,5 | Jednotka riadenia multimediálneho rozhrania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 79 | 5 | Jednotka riadenia systému video a radarových senzorov Platné od 01.09.2014 s balíkom asistencie pri jazde Plus: Jednotka riadenia radarových senzorov Jednotka riadenia podvozku |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 5 | Jednotka riadenia parkovacieho systému | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 81 | 5 | Zosilňovač / kompenzátor antény mobilného telefónu Elektrické pripojenie mobilného telefónu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 82 | 7,5 | Regulátor ventilátora ventilácie predného ľavého sedadla Regulátor ventilátora ventilácie predného pravého sedadla |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 83 | 7,5 | Kamera na cúvanie Navigačný procesor Jednotka riadenia systému núdzového volania |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 84 | 5 | Inverzia kontroléra kamery na cúvanie modul napájania kamery kamera SDAR / jednotka riadenia s vysokým rozlíšením tuner kontrolér Digital Audio Broadcasting |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 85 | 7,5 | Tuner TV (analógový / digitálny) Tuner digitálnej televízie |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 86 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 87 | 7,5 | Jednotka riadenia systému núdzového pripojenia Platné do 31.08.2014 s motorom 157, 276, 278 bez americkej verzie: Relé čerpadla cirkulácie chladiacej kvapaliny Platné do 31.05.2016 s Live Traffic Information alebo systémom núdzového pripojenia eCall Europe: Modul komunikácie telematických služieb Platné od 01.06.2016: Centrálna jednotka riadenia HERMES Platné od 01.06.2016 s telefóniou Comfort a diaľkovým ovládaním pre stacionárne kúrenie: Spínač antény pre telefónne a stacionárne kúrenie |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 88 | 15 | Inteligentný servo modul pre DIRECT SELECT | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 89 | 30 | Jednotka riadenia rozpoznávania prívesu Platné s motorom 157: Jednotka riadenia systému napájania |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 90 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 91 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 92 | 15 | Jednotka riadenia KEYLESS-GO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZA | Relé 15 obvod | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b | Obvod 15R relé (1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| do | Relé vyhrievania zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| re | Týka sa dieselového motora: Relé čerpadla paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| mi | Shooting Brake: Relé stieračov predného skla. Elektricky nastaviteľná pamäť predných sedadiel: Relé nastavenia sedadla |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| sol | Obvod 15R relé (2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

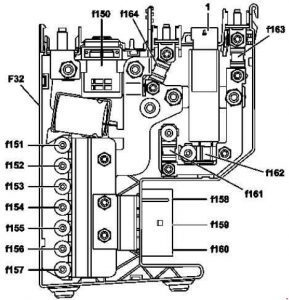

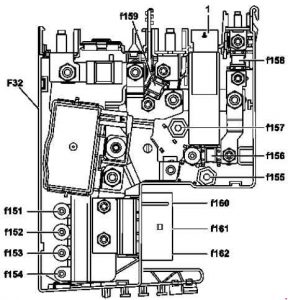

Poistková skrinka predných poistiek
Senzo ECO štart / stop
ECO štart / stop
| Číslo | [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | – | Funkcia ECO štart / stop: Pyrofusible 150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 151 | 60 | Jednotka elektrického ovládania asistencie riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 152 | 60 | Jednotka ovládania SAM predná s poistkou a modulom relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 153 | 100 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 154 | 100 | Motor ventilátora pre motor s vnútorným spaľovaním a klimatizáciu s integrovaným ovládaním (M4 / 7) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 155 | 150 | Týka sa naftového motora: Zosilňovač PTC ohrievača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 156 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 157 | 150 | Jednotka ovládania SAM predná s poistkou a modulom relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 158 | 50 | Platné pre vozidlá s volantom naľavo: Regulátor ventilátora Týka sa vozidiel s volantom napravo bez DISTRONIC PLUS alebo bez motora 157: Jednotka elektronického ovládania programu stability Platné pre vozidlá s volantom napravo s DISTRONIC PLUS alebo s motorom 157: Elektronické ovládanie programu stability Premium |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 159 | 50 | Týka sa vozidiel s volantom napravo bez DISTRONIC PLUS alebo bez motora 157: Jednotka elektronického ovládania programu stabilizácie dráhy Týka sa vozidiel s volantom napravo s DISTRONIC PLUS alebo s motorom 157: Jednotka elektronického ovládania Premium programu elektronickej stability |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 160 | 60 | Relé AlRmatic | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 161 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 162 | 100 | Jednotka ovládania SAM predná s poistkou a modulom relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 163 | 150 | Bez funkcie ECO štart / stop: Jednotka ovládania SAM zadná s poistkou a modulom relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 164 | 100 | Bez ECO štart / stop: Jednotka ovládania SAM zadná s poistkou a modulom relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relé čerpadla cirkulácie chladiacej kvapaliny
Relé AIRMATIC
Panel poistiek palubnej dosky
| Popis | [A] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Chráni pripojenie medzi pomocnou batériou a riadiacou jednotkou elektronického bloku štartovania a riadiacou jednotkou SAM prednou (pre motor 276 od 01.09.2014 alebo s motorom 274) | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relé a poistka pomocnej batérie
| Číslo | Popis |
| F96 | Poistka pomocná 30 v obvode batérie |
| K114 | Relé pomocné batérie s funkciou ECO štart / stop |
O Mercedes-Benz CLS x218 (2010-2017)
Mercedes-Benz CLS x218, vyrábaný v rokoch 2010 až 2017, je elegantný a dynamický model, ktorý kombinuje prvky kupé a praktickosť kombi. Tento model je známy svojím štýlovým dizajnom a vysokou úrovňou komfortu. CLS x218 ponúka rôzne možnosti motorizácie, vrátane benzínových a naftových motorov s rôznymi výkonmi, ktoré zabezpečujú plynulú a výkonnú jazdu. Interiér vozidla je vybavený najmodernejšími technológiami a luxusnými materiálmi, čo zaručuje pohodlie a bezpečnosť pre všetkých pasažierov.
Schéma poistkovej skrinky Mercedes-Benz CLS x218
Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes-Benz CLS x218, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sa poistková skrinka nachádza na viacerých miestach, vrátane priestoru pod kapotou a v interiéri vozidla. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických zariadení vo vozidle.
