Mercedes-Benz Classe E W124 (1985-1996) – poistková skrinka
Mercedes Classe E w124 – schéma poistky
Rok výroby: 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996.
Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes-Benz Classe E W124 je poistka 1 v poistkovej skrinke.

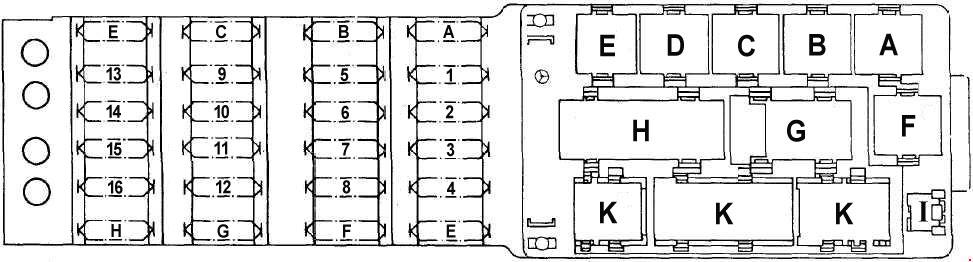

Poistková skrinka
| Číslo |
Ampére [A] |
Popis |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 16 | Osvetlenie odkladacej schránky; Zapaľovač cigariet; Rádio; Zadné opierky hlavy; Odvlhčovač; Motor slnečnej ochrany Funkcia komfort. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 16 | Stierač / umývač; Svetlomet; Svetlomety / hmlové svetlá; Elektrické sedadlá; Napájanie okien; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 8 | Svetlá:
Parkovanie; Zadné; Bočné smerovky; Špz (pravá); Osvetlenie: Špz; Prístrojová doska; Ovládacie prvky; Rádio; Zapaľovač cigariet; Klakson; Stierač / umývač svetlometov; Spínač vyhrievania sedadiel; Spínač RB; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 8 | Hmlový svetlomet;
Zadný hmlový svetlomet. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 8 | Spínač brzdových svetiel; Predný kupolový svetlomet; Rýchlomer; Indukčný snímač rýchlosti; Prístrojová doska; Modul monitorovania porúch vonkajších svetiel; Tempomat; Modul upozornenia; Kontrolka; Spínač RB; Mäkká strecha; Modul upozornenia na bezpečnostný pás; Modul riadenia denných svetiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 8 | Smerovky;
Indikátor vonkajšej teploty; Klakson ventilátora; Vstrekovače; Prístrojová doska; Ochranný oblúk; Modul relé ochrany proti prepätiu; Zapaľovacie cievky; Modul relé časového obmedzenia predohrevu; Kontrolka nabíjania generátora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 8 16 1) |
Automatická klimatizácia; Elektrická automatická prevodovka: Elektromagnetický ventil Kickdown Ventil režimu poistkovej skrinky; Datový konektor, svorka 16; Pomocné relé ventilátora (úroveň 2) Jednoduchý ventil, dvojitý ventil; Modul riadenia stacionárneho ohrievača; Prepínací ventil čerpadla vzduchu; Svetlomet cúvania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 8 | Svetlá parkovania / zadné / bočné (ľavé); Osvetlenie motorového priestoru. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 8 | Osvetlenie ovládacích prvkov
Osvetlenie polohy páky prevodovky; Osvetlenie spínačov vonkajších svetiel; Osvetlenie bočných zrkadiel; Ovládanie rádia; Relé rádia, svorka 86; Spínač slnečnej ochrany zadného skla; Spínač RB; Spínač okna; Hodiny; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 25 | Zadný odvlhčovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 16 | Modul riadenia ATA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Chladenie oleja prevodovky; Ohrievač nasávacieho potrubia; Elektronika karburátora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 25 | Motor ventilátora (automatická klimatizácia); Regulátor ventilátora (automatická klimatizácia). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Modul riadenia ATA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 25 | Alarmový systém proti krádeži | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 8 | Svetlomety (ľavé stretávacie); Alarmový systém proti krádeži. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 8 | Svetlomety (pravé stretávacie); Alarmový systém proti krádeži. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 8 | Svetlomety (ľavé diaľkové) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Svetlomet diaľkového svetla ľavý s pomocnými diaľkovými svetlami ľavými | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 8 | Svetlomety (pravé diaľkové); Indikátor diaľkových svetiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Svetlomet diaľkového svetla pravý s pomocnými diaľkovými svetlami pravými | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | 16 | Vyhrievané, posuvné sedadlá;
Ortopedické sedadlá; Nastaviteľné opierky hlavy / zadný panel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Centrálny elektrický okno voliteľné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Riadiaci modul s mäkkou strechou, voliteľný riadiaci modul RB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 8 | Systém predĺženia bezpečnostných pásov;; Alarm proti krádeži Automatické zatemnenie vnútorného spätného zrkadla; Modul upozornenia na bezpečnostný pás, svorkovnica 86; Modul riadenia IRCL; Vyhrievané a nastaviteľné vonkajšie zrkadlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | 16 | Systém alarmu proti krádeži; Rádiový tuner / zosilňovač; Audio zosilňovače; CD meniče; Automatická anténa; CD prehrávač; Zadný kupolový svetlomet (Station Wagon); Vstupná / výstupná lampa; Systém alarmu; Predĺženie bezpečnostného pásu (Coupé); Spínač zámku zadného veka (Station Wagon); Lampa batožinového priestoru (okrem Station Wagon); Zadné čítacie svetlá; Modul riadenia IRCL Modul riadenia CF; Audio systém; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | 16 | Pomocný ventilátor / predohrev rezistor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | 25 | Elektricky nastaviteľná sedačka pre cestujúceho: Motor opierky hlavy; Skupina motorov predného / zadného sedadla vpravo s pamäťovým podporou Motor operadla; Elektricky nastaviteľná sedačka pre vodiča: |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 25 | Teleskopická stĺpik riadenia;
Predné sedadlo pre cestujúceho: Skupina motorov predného / zadného sedadla vpravo s pamäťou; Sedadlo s podporou pre vodiča: |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | 16 | 124545: 0600, 0700, 0900, 1000: Elektrické okná (predné ľavé a zadné pravé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 124545: 1200, 1300: Elektrické okná (predné ľavé a zadné pravé) 124545: 1500, 1600, 2100, 2200, 2500, 2700: Elektrické okná (predné) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | 16 | 124545: 0600, 0700, 0900, 1000: Elektrické okná (predné pravé a zadné ľavé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 124545: 1200, 1300: Elektrické okná (predné pravé a zadné ľavé) 124545: 1500, 1600, 2100, 2200, 2500, 2700: Elektrické okná (zadné) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | Relé napájacej zásuvky K5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | К10 Pomocné relé predohrev rezistora ventilátora;
K9kl Pomocné relé ventilátora (od môjho 1992, modely 400E / 500E). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | K9 Pomocné relé ventilátora; K9k2 Pomocné relé ventilátora predohrevu (od môjho 1992, modely 400E / 500E). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | K2 Relé stierača svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | F14 Pomocná podpora poistky; K17 Relé vstrekovania vzduchu (od môjho 1992, modely 400E / 500E). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | Relé ovládania okien K4;
Relé komfortu K24 (od môjho 1990). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | K18 Relé upozornenia na bezpečnostný pás (iba model Coupé); K29 / 1 Relé štartovania prvej rýchlosti (iba model Coupé); |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | Kombinované relé N10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | Dióda sedadla V1 (nahradená K24 od 1990); Parkovacia brzda V5 / ASR / elektronický akcelerátor (od 1992 modely 400E / 500E). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K | Jednotka monitorovania poruchy vonkajšej lampy N7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1) Automatická kontrola klímy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Mercedes-Benz Classe E W124 (1985-1996)
Mercedes-Benz Classe E W124, vyrábaný v rokoch 1985 až 1996, je považovaný za jeden z najspoľahlivejších a najodolnejších modelov tejto značky. Tento model bol známy svojou robustnou konštrukciou a elegantným dizajnom, ktorý si získal srdcia mnohých motoristov po celom svete. W124 bol dostupný s rôznymi motorizáciami, vrátane benzínových a naftových motorov s rôznymi objemami, čo umožňovalo zákazníkom vybrať si podľa svojich preferencií a potrieb. Medzi najobľúbenejšie motory patrili radové šesťvalce a osemvalce, ktoré poskytovali výborný výkon a plynulú jazdu. Vďaka svojim inovatívnym technológiám a vysokému štandardu spracovania sa tento model stal ikonou medzi vozidlami strednej triedy.
Schéma poistkovej skrinky Mercedes-Benz Classe E W124
Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes-Benz Classe E W124, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sa poistková skrinka nachádza typicky v motorovom priestore a v interiéri vozidla, čo umožňuje jednoduchý prístup k poistkám. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie bezpečnosti a funkčnosti vozidla, preto je dôležité venovať jej pozornosť a pravidelne kontrolovať jej stav.
