Citroen C4 Cactus (2014-2021) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Citroën C4 Cactus 2014‑2021, získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Citroen C4 Cactus – schéma poistky
Rok výroby: 2014, 2015, 2016, 2017.
Poistka zapaľovača cigariet (zásuvka napájania) v Citroën C4 Cactus je poistka F16 v paneli poistiek pod prístrojovou doskou (pravá strana).
Poistky v prístrojovej doske
Dva panely poistiek sú umiestnené v dolnej prístrojovej doske, v odkladacej schránke.

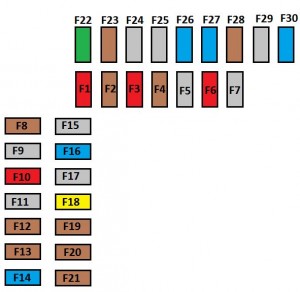

Panel poistiek na ľavej strane
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F01 | 10 | Pedál brzdy (spínač 2);
Stop & Start. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F02 | 5 | Nastavenie výšky lúča svetlometov;
Pomocné kúrenie (na naftu); Senzor parkovania; Diagnostická zásuvka; Bočné zrkadlá (elektrické nastavenie). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F03 | 10 | Čerpadlo paliva;
Elektrické posilňovač riadenia; Pedál spojky (spínač). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F04 | 5 | Senzor dažďa a svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F06 | 10 | Pedál brzdy (spínač 1);
Diagnostická zásuvka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F08 | 5 | Horná časť stĺpika riadenia s ovládacími prvkami na volante | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 10 | Pripojenie na upozornenie / žiadosť o pomoc | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 5 | Stop & Start;
ABS; ESC. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Senzor parkovania;
Kamera na cúvanie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Elektronická prevodovka;
Ovládací panel (pod tabletom s dotykovým displejom); Klimatizácia; Tablet s dotykovým displejom. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F16 | 15 | Presa 12 V. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 20 | Rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | Avízo o odopnutej bezpečnostnej páske | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 5 | Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 5 | Prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 30 | Zamknutia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 5 | Osvetlenie na privítanie;
Osvetlenie na čítanie mapy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 15 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 15 | Predné a zadné stierače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 5 | Zapaľovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 15 | Zadný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek na pravej strane
| Číslo | Amperáž [A] | Popis |
| F30 | 10 | Vyhrievané zrkadlá |
| F31 | 25 | Vyhrievané zadné sklo |
| F34 | 30 | Elektrické predné okná |
| F36 | 30 | Vyhrievané predné sedadlá |
| F38 | 20 | Jednotka rozhrania prívesu |
| F40 | 25 | Jednotka rozhrania prívesu |

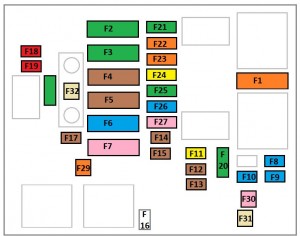

Schéma poistiek v motorovom priestore
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 40 | Klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 30/40 | Stop & Start | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 30 | Schéma poistiek kabína | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 70 | Schéma poistiek kabína | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 70 | Integrované systémové rozhranie (BSI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 60 | Skupina ventilátora chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 80 | Integrované systémové rozhranie (BSI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 15 | Riadenie motora, čerpadlo benzínu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 15 | Riadenie motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Riadenie motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 20 | Riadenie motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 5 | Skupina ventilátora chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Integrované systémové rozhranie (BSI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 5 | Jednotka nabíjania batérie (motor bez funkcie Stop & Start) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 5 | Stop & Start | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 5 | Integrované systémové rozhranie (BSI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 10 | Pravé diaľkové svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 10 | Ľavé diaľkové svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 30 | Riadenie motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 30 | Motor na štartovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 40 | Elektronická prevodovka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 40 | ABS, ESC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 20 | ABS, ESC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 30 | Schéma poistiek kabína | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 15 | Elektronická prevodovka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 25 | Integrované systémové rozhranie (BSI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 30 | Systém kontroly emisií (AdBlue) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 40 | Stierače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 80 | Riadiaca jednotka vykurovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 100 | Pomocné vykurovanie (Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 80 | Elektrické posilňovač riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Citroen C4 Cactus – schéma poistky
Rok výroby: 2018, 2019, 2020, 2021.
Poistka zapaľovača cigariet (zásuvka napájania) v Citroën C4 Cactus je poistka F16 v poistkovej skrinke pod prístrojovou doskou (pravá strana).

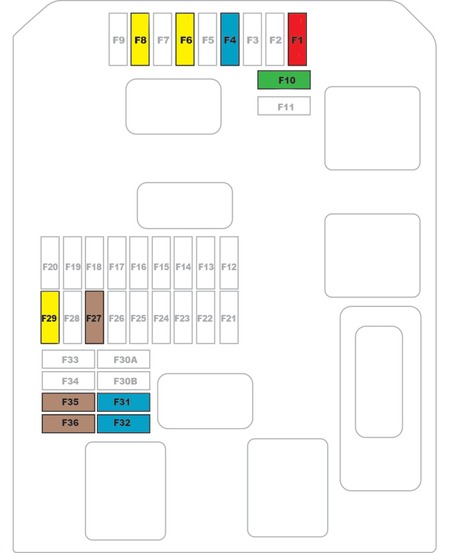

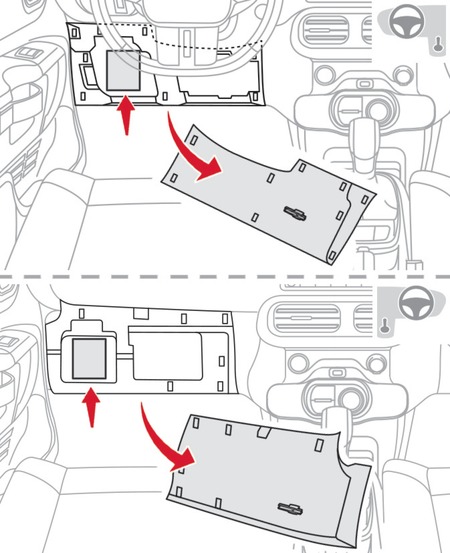

Poistková skrinka na ľavej strane
| Číslo | Amperáže [A] | Popis |
| F1 | 10 | Specchietti retrovisori esterni (regolazione elettrica). |
| F4 | 15 | Klaksón. |
| F6 | 20 | Lavalunotto anteriore e posteriore. |
| F8 | 20 | Tergicristallo posteriore. |
| F10 | 30 | Zámky. |
| F27 | 5 | Alarm (príprava). |
| F29 | 20 | Dotyková obrazovka. |
| F31 | 15 | Rádio. |
| F32 | 15 | Zásuvka 12 V. |
| F35 | 5 | Nastavenie výšky lúča svetlometov, kontrola trakcie. |
| F36 | 5 | Čítacia lampa, stropná lampa. |

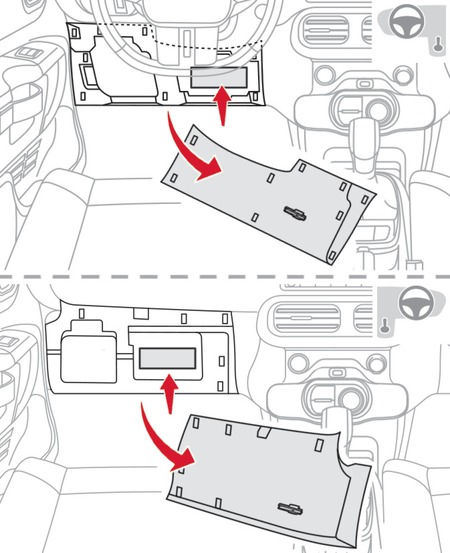

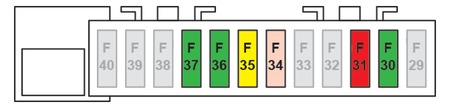

Schéma poistiek vpravo
| Číslo | Amperáže [A] | Popis |
| F30 | 30 | Vyhrievané zadné sklo. |
| F31 | 10 | Vyhrievané spätné zrkadlá. |
| F34 | 25 | Modul ťažného zariadenia. |
| F35 | 20 | Modul ťažného zariadenia. |
| F36 | 30 | Elektrické ovládanie okien v predných dverách. |
| F37 | 30 | Vyhrievané predné sedadlá. |

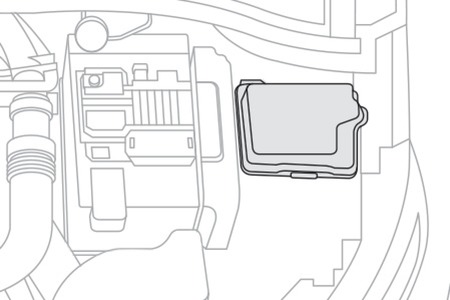

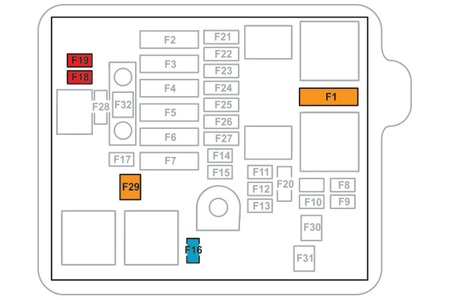

Poistky v motorovom priestore
| Číslo | Amperáž [A] | Popis |
| F1 | 40 | Klimatizácia. |
| F16 | 15 | Svetlomety predné hmlové svetlá. |
| F18 | 10 | Svetlomet stretávací pravý. |
| F19 | 10 | Svetlomet stretávací ľavý. |
| F29 | 40 | Stierače čelného skla. |
O Citroen C4 Cactus (2014-2021)
Citroen C4 Cactus, vyrábaný v rokoch 2014 až 2021, je kompaktný crossover, ktorý sa vyznačuje unikátnym dizajnom a inovatívnymi prvkami. Tento model je známy svojimi charakteristickými „Airbump“ panelmi na bokoch, ktoré poskytujú ochranu proti drobným nárazom. Citroen C4 Cactus ponúka rôzne možnosti motorov, vrátane benzínových a dieselových variantov, ktoré sú navrhnuté tak, aby poskytovali efektívnu spotrebu paliva a plynulú jazdu. Interiér vozidla je priestranný a pohodlný, s modernými technológiami a funkciami, ktoré zvyšujú komfort a bezpečnosť jazdy.
Schéma poistkovej skrinky Citroen C4 Cactus
Táto stránka zobrazuje schému poistkovej skrinky pre Citroen C4 Cactus, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Typické umiestnenia poistkovej skrinky pre tento model zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne v blízkosti prístrojovej dosky. Diagramy na tejto stránke zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať k dispozícii presné informácie o jej konfigurácii.
