Citroen C4 (2004-2018) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Citroën C4 2004‑2018, získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Citroen C4 (2004-2010) – schéma poistky
Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Poistka zapaľovača cigariet (zásuvka napájania) v Citroen C4 mk1 (2004-2010) je poistka F9 v paneli poistiek pod prístrojovou doskou.
Panel poistiek pod prístrojovou doskou – Citroen c4 Picasso poistky – popis
| Č. | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 15 | Centrálne zamykanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 30 | Centrálne zamykanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Airbag a predpínače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Diagnostická zásuvka;
Spínač brzdy; Fotochromatické spätné zrkadlo; ESP; Senzor hladiny chladiacej kvapaliny; Systém prísad do nafty; Posilňovač riadenia; Spínač pedála spojky (ESP, tempomat a obmedzovač rýchlosti). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 | Predné elektrické okná;
Vyhrievané vonkajšie zrkadlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 | Zadné elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Vnútorné osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Audio systém;
NaviDrive; Displej; Alarm; 12V predná zásuvka; Relé prívesu; Modul učenia jazdy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 | Zapaľovač cigariet, 12V zadná zásuvka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Senzor tlaku pneumatík – Auto;
Spínač STOP LAMP; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Zapaľovanie;
Diagnostická zásuvka; Filter pevných častíc. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | Elektrická stolička;
Upozornenie na opustenie jazdného pruhu; Asistencia pri parkovaní. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Senzor dažďa;
Senzor svetla; Elektronická prevodovka (6 rýchlostí); Modul relé motora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Klimatizácia;
Prístrojová doska; Otáčkomer; Airbag a predpínače; Relé prívesu; Bluetooth telefón. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 | Centrálne zamykanie, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | VÝDUCH | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 20 | Amplifikátor Hi Fi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 30 | Elektrická stolička predná ľavá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 20 | Vyhrievané sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek v motorovom priestore
| Č. | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 | Kontrola motora;
Ventilátor chladenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15 | Výstražné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | Predný a zadný umývač okien | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 | Striekacia tryska svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | Xenónové lampy;
Smerovky; Elektromagnetický ventil na odvzdušnenie nádrže (motor 2.0 16 V) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | ABS kontrolér;
ESP kontrolér; Posilňovač riadenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Motor štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Dodatočná riadiaca jednotka
vykurovanie (Diesel), spínač hladiny kvapaliny chladiaceho motora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 | Elektromagnetický ventil motora;
Senzor prítomnosti vody v nafte; Kontrola motora; Vstrekovače; Zapaľovacia cievka; Senzor kyslíka; Elektromagnetický ventil na odvzdušnenie nádrže (motory 1,4 16 V a 1,6 16 V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 40 | Ventilátor vzduchu;
Klimatizácia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 | stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 | Integrované rozhranie systémov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Citroen C4 (2011-2017) – schéma poistkovej skrinky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017
Poistka zapaľovača cigariet (zásuvka napájania) v Citroen C4 (2011-2017) je poistka F13 v poistkovej skrinke pod prístrojovou doskou.

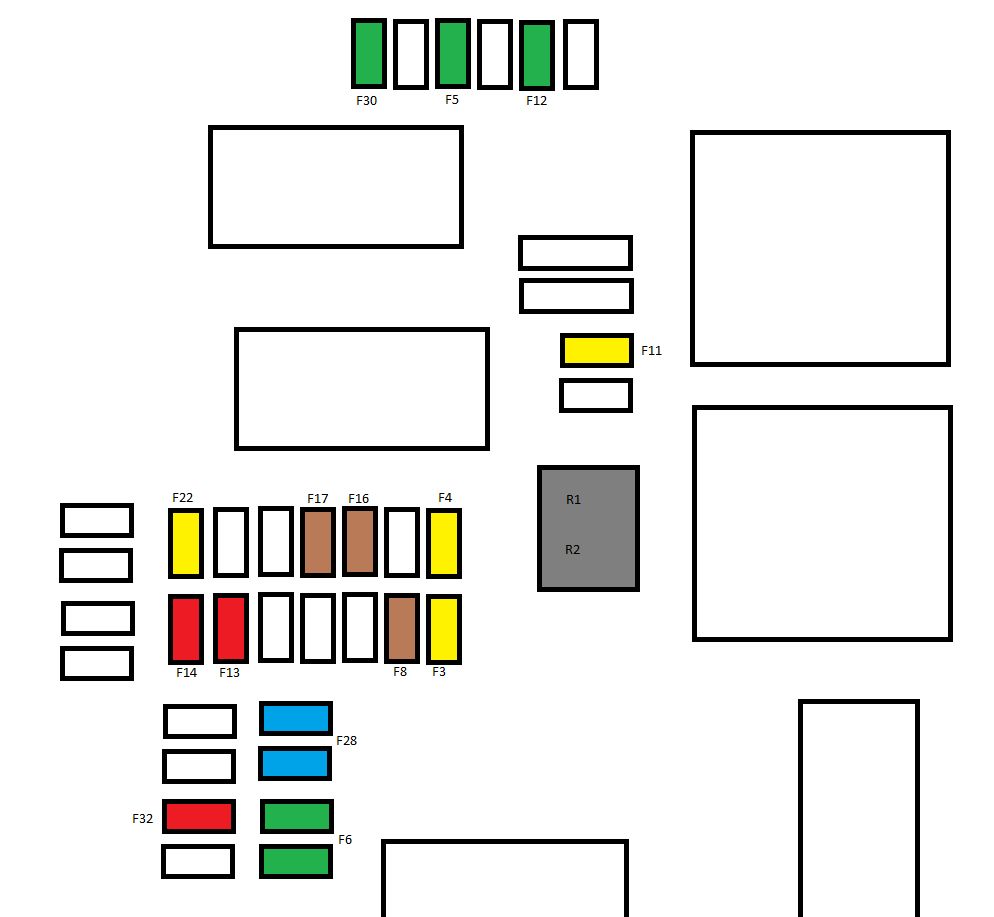

Poistková skrinka pod prístrojovou doskou
Poistkové skrinky sa nachádzajú v dolnom paneli prístrojovej dosky (ľavá strana).
| Nr | Amperáže [A] | Popis |
| F8 | 3 | Siréna alarmu |
| F13 | 10 | Zásuvka 12V |
| F14 | 10 | Zásuvka 12V v batožinovom priestore |
| F16 | 3 | Osvetlenie veľkej odkladacej schránky; Zadné svetlá na čítanie mapy; Osvetlenie odkladacej schránky. |
| F17 | 3 | Osvetlenie slnečnej clony; Predné svetlá na čítanie mapy. |
| F28 | 15 | Audio systém; Rádiové (sekundárny trh). |
| F30 | 20 | Stierač zadného okna |
| F32 | 10 | Hi-Fi zosilňovač |
| Č. | Amperáže [A] | Popis |
| F36 | 15 | Presa 12 V zadná. |
| F37 | – | Nez použité |
| F38 | – | Nez použité |
| F39 | – | Nez použité |
| F40 | – | Nez použité |

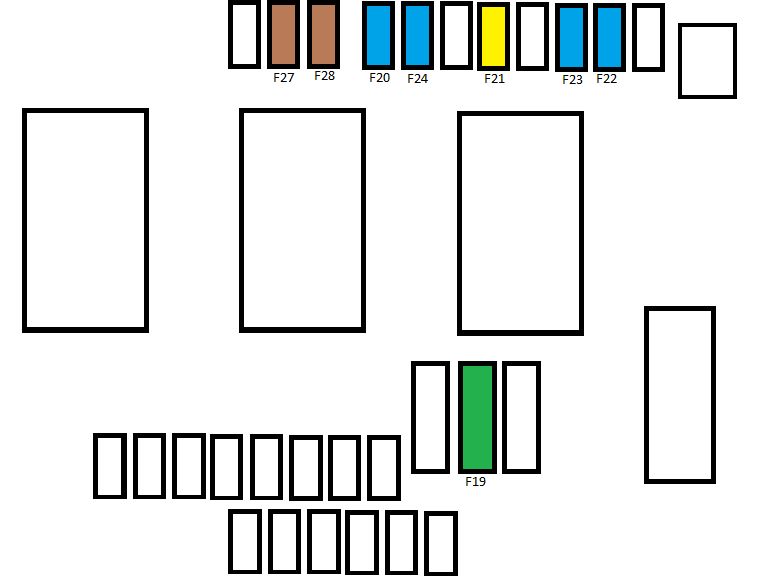

Schéma poistiek v motorovom priestore
Schéma poistiek sa nachádza v motorovom priestore blízko batérie (na ľavej strane).
| Č. | Amperáž [A] | Popis |
| F19 | 30 | Tergicristallo predné a rýchle |
| F20 | 15 | Čerpadlo umývača predného a zadného skla |
| F21 | 20 | Čerpadlo umývača svetlometov |
| F22 | 15 | Klaksón |
| F23 | 15 | Svetlomet stretávacích svetiel pravý |
| F24 | 15 | Svetlomet stretávacích svetiel ľavý |
| F27 | 5 | Svetlomet diaľkových svetiel ľavý |
| F28 | 5 | Svetlomet diaľkových svetiel pravý |
Citroen C4 (2010-2018) – schéma poistky
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Poistka zapaľovača cigariet (zásuvka napájania) v Citroën C4 (2010-2018) je poistka F13 v poistkovej skrinke na prístrojovej doske.
Panel poistiek prístrojovej dosky
| Č. br |
[A] |
Popis |
| R1 | – | Nie je použitý |
| R2 | – | Zásuvka 12 V v batožinovom priestore |
| F3 | 20 | Svetlá na polohu, núdzové svetlá prívesu |
| F4 | 20 | Vnútorné osvetlenie, rozhranie prívesu |
| F5 | 30 | Predné okná elektricky ovládané |
| F6 | 30 | Zadné okná elektrické ovládané tlačidlom |
| F11 | 20 | Zásuvka prívesu 12 V. |
| F12 | 30 | Panoramatická roleta pre okná strechy |
| F13 | 30 | Hi-Fi zosilňovač |
| F22 | 20 | Signál prívesu |
| F8 | 3 | Poplachová siréna, počítač poplachu |
| F13 | 10 | Zapaľovač cigariet |
| F14 | 10 | Presa 12V v batožinovom priestore |
| F 16 | 3 | Osvetlenie veľkej odkladacej schránky multifunkčnej, svetlá na čítanie zadné, osvetlenie odkladacej schránky |
| F17 | 3 | Osvetlenie slnečnej clony, svetlá na čítanie predné |
| F28 | 15 | Audio systém, rádio (druhá ruka) |
| F30 | 20 | Stierač zadného skla |
| F32 | 10 | Hi-Fi zosilňovač |
| F36 | 15 | Presa zadná 12 V. |
| F37 | – | Nepoužíva sa |
| F38 | – | Nepoužíva sa |
| F39 | – | Nepoužíva sa |
| F40 | – | Nepoužíva sa |
Schéma poistky v motorovom priestore
| Nr |
[A] |
Popis |
| F19 | 30 | Stierač predného okna / rýchly |
| F20 | 15 | Čerpadlo ostrekovača predného a zadného |
| F21 | 20 | Čerpadlo ostrekovača svetlometov |
| F22 | 15 | Klakson |
| F23 | 15 | Pravé diaľkové svetlo |
| F24 | 15 | Ľavé diaľkové svetlo |
| F27 | 5 | Ľavé stretávacie svetlo |
| F28 | 5 | Pravé stretávacie svetlo |
O Citroen C4 (2004-2018)
Citroen C4, vyrábaný v rokoch 2004 až 2018, je populárny kompaktný automobil, ktorý ponúka pohodlnú jazdu a moderný dizajn. Tento model je známy svojou spoľahlivosťou a širokou škálou motorových možností, ktoré zahŕňajú benzínové aj naftové motory. Citroen C4 je vybavený množstvom technologických inovácií, ktoré zvyšujú komfort a bezpečnosť jazdy. Interiér vozidla je navrhnutý s dôrazom na pohodlie a funkčnosť, pričom ponúka dostatok priestoru pre pasažierov aj batožinu. Tento model je ideálny pre tých, ktorí hľadajú kombináciu štýlu, výkonu a praktickosti.
Schéma poistkovej skrinky Citroen C4
Táto stránka zobrazuje schému poistkovej skrinky pre Citroen C4, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Typické umiestnenia poistkovej skrinky v tomto modeli zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne v blízkosti palubnej dosky. Schémy obsahujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, a preto je dôležité mať prehľad o jej usporiadaní a funkciách.
