Schéma poistiek a relé – DS3 Crossback

Poistková skrinka v prístrojovej doske

Poistková skrinka sa nachádza v dolnej časti prístrojovej dosky (vľavo).

Na prístup k poistkovej skrinke je potrebné dodržať rovnaký postup, aký je popísaný pre sadu náradia.

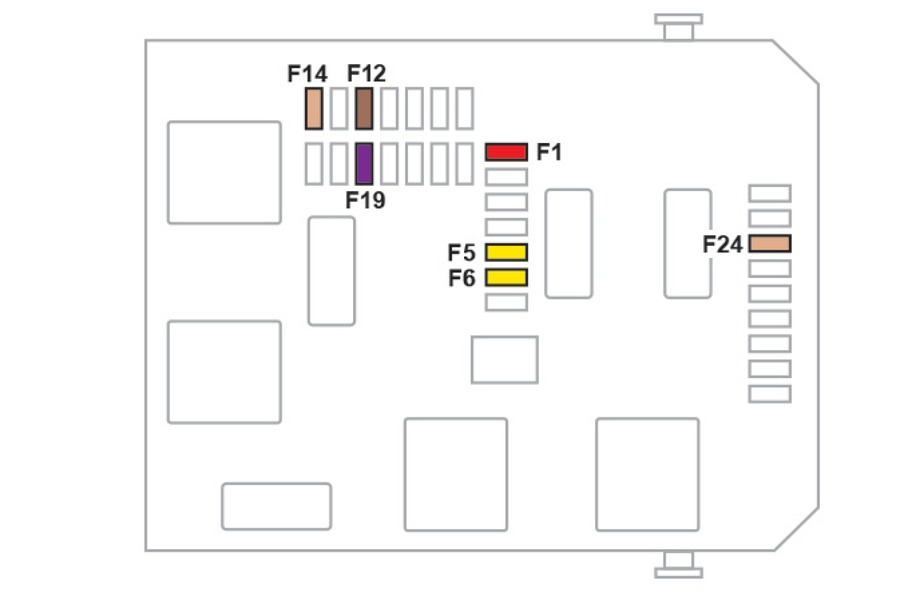

Skriňa 1

Číslo	Amperáž [A]	Popis
F1	10 A	Zrkadlo s elektrochromatickou funkciou; Radar; Elektrické posilňovanie riadenia.
F5	20 A	Čerpadlo stierača zadného okna.
F6	20 A	Čerpadlo stierača predného okna.
F12	7,5 A	Diagnostická zásuvka.
F14	5 A	Tlačidlá pre pripojenia upozornenia a asistencie; Modul riadenia alarmu.
F19	3 A	Modul ťažného zariadenia; Horná skupina stĺpika riadenia.
F24	5 A	Hi-Fi zosilňovač; Asistencia pri parkovaní; Kamera; Dotykový displej.

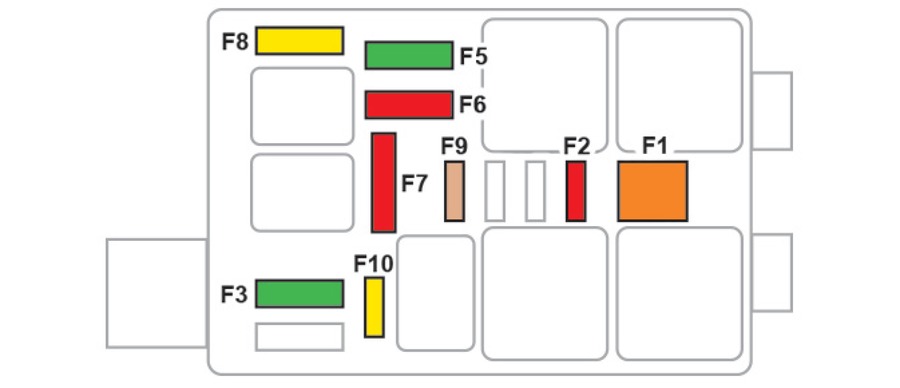

Poistková 2

Číslo	Amperáže [A]	Popis
F1	40 A	Zadné vyhrievané sklo.
F2	10 A	Vyhrievané spätné zrkadlá.
F3	30 A	Elektrické ovládanie okien v predných dverách.
F5	30 A	Elektrické ovládanie okien v zadných dverách.
F6	10 A	Sklopné vonkajšie spätné zrkadlá.
F7	10 A	Sklopné vonkajšie spätné zrkadlá.
F8	20 A	Zasúvacie madlá na ľavej strane.
F9	25 A	Hi-Fi zosilňovač.
F10	20 A	Zasúvacie madlá na pravej strane.

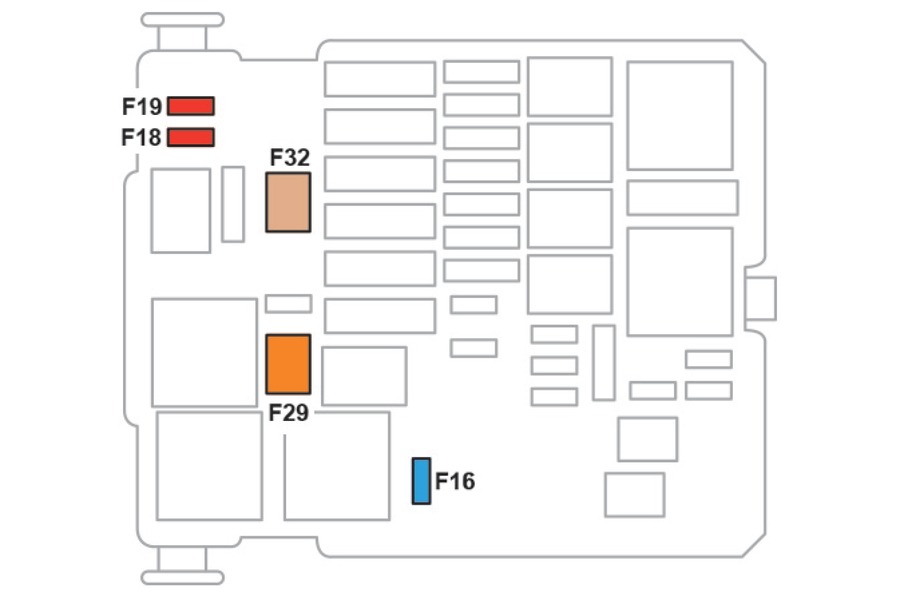

Poistková skrinka v motorovom priestore

Poistková skrinka sa nachádza v motorovom priestore, blízko batérie.

Číslo	Amperáž [A]	Popis
F16	15 A	Svetlomet s tlmeným svetlom pravý; Svetlomet v technológii Full LED.
F18	10 A	Svetlomet s tlmeným svetlom pravý; Halogénový svetlomet.
F19	10 A alebo 15 A (v závislosti od verzie)	Svetlomet s tlmeným svetlom ľavý; Halogénový svetlomet; Svetlomet v technológii Full LED.
F29	40 A	Stierače čelného skla.
F32	80 A	Napájanie

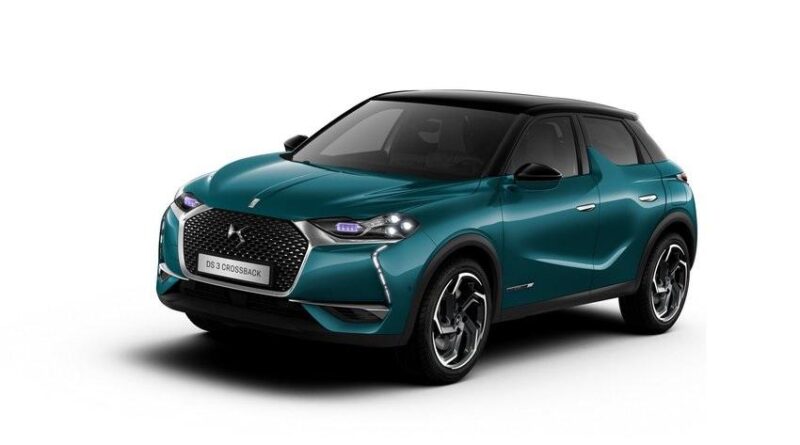

O DS3 Crossback (2019-2022)

DS3 Crossback je kompaktné SUV, ktoré bolo predstavené v roku 2019 a vyrábalo sa do roku 2022. Tento model je známy svojím moderným dizajnom a pokročilými technológiami, ktoré ponúka. DS3 Crossback je dostupný s rôznymi možnosťami motorizácie, vrátane benzínových a dieselových motorov, a tiež elektrickej verzie s názvom E-Tense. Vozidlo je vybavené množstvom bezpečnostných prvkov a asistenčných systémov, ktoré zaručujú komfortnú a bezpečnú jazdu. Interiér je elegantný a ponúka vysokú úroveň personalizácie, čo umožňuje vodičom prispôsobiť si vozidlo podľa vlastných preferencií.

Schéma poistkovej skrinky DS3 Crossback

Táto stránka zobrazuje schému poistkovej skrinky pre model DS3 Crossback. V tomto vozidle sa poistková skrinka nachádza typicky v priestore motorového priestoru a v interiéri, zvyčajne pod palubnou doskou. Schémy na tejto stránke ukazujú čísla poistiek, ich amperáž a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou amperážou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom, ktorý chráni elektrické obvody vozidla pred preťažením a skratmi. Pri výmene poistiek v poistkovej skrinke je dôležité dodržiavať uvedené špecifikácie a odporúčania výrobcu.
