DS3 (2017-2020) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky DS 3 2017‑2020, získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – DS3
Vzťahuje sa na vozidlá vyrobené v rokoch:
2017, 2018, 2019, 2020.
Pre zapaľovač cigariet (zásuvky napájania) v DS3 je zodpovedná poistka F9 v poistkovej skrinke prístrojovej dosky.

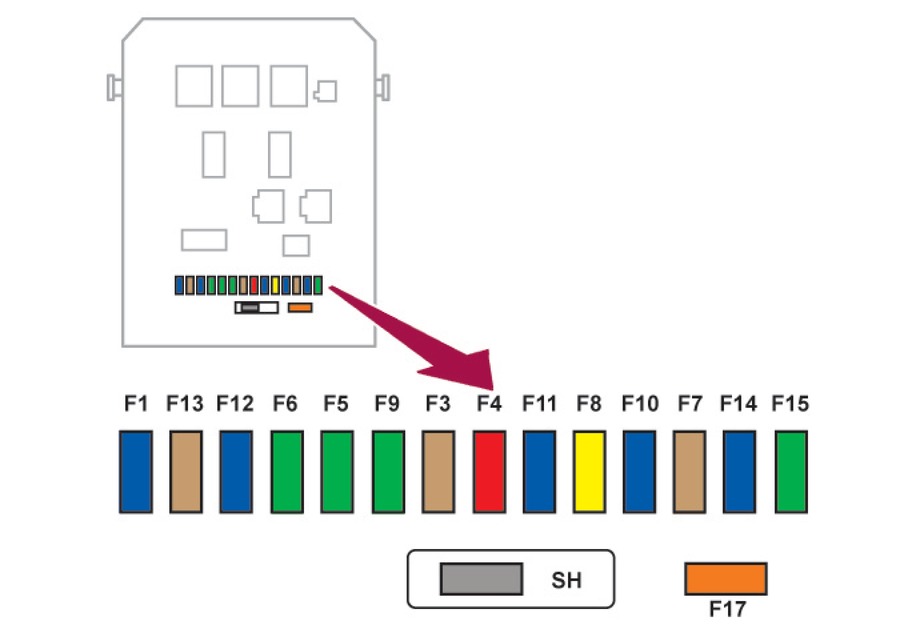

Poistková skrinka prístrojovej dosky
Vozidlá s volantom naľavo:
Poistková skrinka sa nachádza v dolnej časti prístrojovej dosky (vľavo).
Odstráň kryt potiahnutím na stranu, úplne odstráň kryt.
Vozidlá s volantom napravo:
Poistková skrinka sa nachádza v priestore pre cestujúcich.
Otvor kryt priestoru pre cestujúcich, odstráň kryt poistkovej skrinky potiahnutím na stranu, úplne odstráň kryt.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 15 A | Tergicristallo posteriore. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | – | Nie je použité. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 A | Jednotka riadenia airbagov a predpínačov bezpečnostných pásov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 A | Klimatizácia;Spínač spojky;
Elektrochromatické zrkadlo; Čerpadlo filtra pevných častíc (Diesel); Diagnostický port; Senzor prietoku vzduchu (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 A | Panel elektrických okien;Elektrické ovládanie okna pasažiera;
Elektrický motor predného okna. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 A | Elektrický motor okna vodiča. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 A | Stropná lampa, osvetlenie odkladacej schránky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 A | Multifunkčný displej;Audio systém;
Navigačná rádio; Riadiaca jednotka alarmu; Alarmová siréna. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 A | Port 12 V;Napájanie pre navigáciu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 A | Ovládacie prvky na volante. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 A | Zapaľovanie;Diagnostický port;
Ovládač automatickej prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F12 | 15 A | Senzor dažďa a slnečného žiarenia;Relé prívesu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 A | Hlavný spínač;Skupina relé motora. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 A | Kontrolér senzorov parkovania;Kontrolér airbagov;
Prístrojová doska; Digitálna klimatizácia; USB zásuvka; Hi-Fi zosilňovač. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 A | Centrálne zamykanie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 A | Ohrievanie a odmrazovanie zadného okna a bočných zrkadiel. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CII | – | Obchádzanie PARC. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FH36 | 5 A | Relé prívesu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FH37 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FH38 | 20 A | Hi-fi zosilňovač. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FH39 | 20 A | Vyhrievané sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FH40 | 40 A | Relé prívesu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v motorovom priestore
Nachádza sa v motorovom priestore blízko batérie (vľavo).
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 A | Napájanie riadiacej jednotky motora;Relé riadenia chladiaceho ventilátora;
Hlavné multifunkčné relé riadenia motora; Čerpadlo vstrekovania (nafta). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15 A | Klaksón. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 A | Kvapalina na umývanie okien, predné a zadné. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 A | LED lampy. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 A | Naftový ohrievač (nafta);Čerpadlo aditíva pre filtre pevných častíc (nafta);
Senzor prietoku vzduchu (nafta); Predohrev; Elektromagnetické ventily (VTi). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 A | Riadiaca jednotka ABS/DSC;Sekundárny núdzový spínač. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 A | Elektrický posilovač riadenia;Automatická prevodovka. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 25 A | Riadenie štartovacieho motora. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 A | Jednotka prepínania a ochrany (nafta). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 A | Palivový ohrievač (nafta);Predohrev (nafta);
Palivové čerpadlo (VTi); Vstrekovače; Zapaľovacie cievky (benzín). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 40 A | Ventilátor ohrievača. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 A | Predný stierač pomalý/rýchly. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 A | Napájanie rozhrania integrovaného systému (pozitívne zapnutie). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 30 A | Napájanie Valvetronic (VTi). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F15 | 10 A | Pravé stretávacie svetlá. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 10 A | Ľavé stretávacie svetlá. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 A | Ľavé pozičné svetlá. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 15 A | Pravé diaľkové svetlá. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 A | Senzory kyslíka a elektroventily (VTi); Elektroventily (Diesel);
Elektroventil EGR (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 A | Čerpadlá; Elektronický termostat (VTi);
Časovaný elektroventil (THP); Senzor vody v palive (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 5 A | Napájanie ovládania ventilátorovej jednotky; ABS/DSC;
Turbo čerpadlo (THP). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1* | 60 A | Ventilátorová jednotka. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2* | 30 A | Čerpadlo ABS/DSC. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3* | 30 A | Elektroventily ABS/DSC. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF4* | 60 A | Napájanie rozhrania integrovaného systému (BSI). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF5* | 60 A | Napájanie rozhrania integrovaného systému (BSI). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF6* | 30 A | Prídavný chladiaci ventilátor (THP). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF7* | 80 A | Poistková skrinka prístrojovej dosky. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF8* | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Maxi poistky poskytujú dodatočnú ochranu pre elektrické obvody. Akákoľvek práca na maxi poistkách musí byť vykonaná autorizovaným servisným strediskom CITROËN alebo špecializovanou dielňou. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O DS3 (2017-2020)
Model DS3 z rokov 2017 až 2020 je kompaktný automobil, ktorý sa vyznačuje elegantným dizajnom a modernými technológiami. Tento model ponúka rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov, ktoré sú známe svojou efektívnosťou a výkonom. DS3 je obľúbený pre svoju agilitu a komfortnú jazdu, čo ho robí ideálnym pre mestské prostredie aj dlhšie cesty. Interiér vozidla je navrhnutý s dôrazom na detail, pričom ponúka vysokú úroveň pohodlia a pokročilé funkcie infotainmentu.
Schéma poistkovej skrinky DS3
Táto stránka zobrazuje schému poistkovej skrinky pre model DS3, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Typické umiestnenia poistkovej skrinky v tomto aute zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne v blízkosti prístrojovej dosky. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii a údržbe.
