Citroen Saxo (1996-2003) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Citroën Saxo 1996‑2003, získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Citroen Saxo – schéma poistkovej skrinky

Rok výroby: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

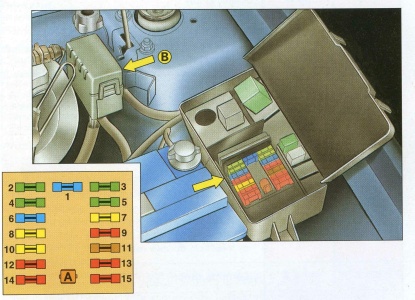

Motorový priestor

Popis

1. 15A – EBU
2. 30A – ABS
3. 30A – Ventilačný systém s elektrickým ventilátorom
4. 30A – ABS
5. 30A – Prídavný ventilátor
6. 15A – Predné hmlové svetlá
7. 20A – Denné svetlá
8. 20A – Umývač svetlometov
9. 10A – TNVD
10. 20A – Smerovka ABS
11. 5A – Senzor kyslíka
12. 10A – Ľavý stretávací svetlomet
13. 10A – Pravý stretávací svetlomet
14. 10A – Ľavý diaľkový svetlomet
15. 10A – Pravý diaľkový svetlomet.

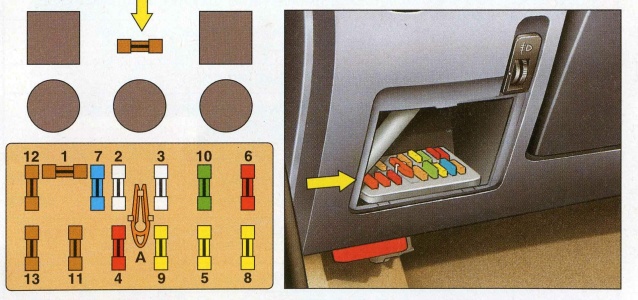

Kabína

Poistková skrinka sa nachádza pod prístrojovou doskou naľavo, pod ochranným krytom, nad páčkou na uvoľnenie kapoty.

Popis

1. 5A – Prístrojová doska
2. 25A – Klimatizácia – Vyhrievané zadné sklo – Vyhrievané zrkadlá
3. 25A –
4. 10A alebo 30A – Navigačné svetlo – Hodiny – Elektrické ovládanie okien – Elektrické zrkadlá – Rádiový prijímač – Elektrický pohon dverí
5. 20A – Klaksón – Svetlo zapaľovača cigariet – Ukazovateľ teploty motora
6. 10A – Alarm
7. 15A – Brzdové svetlo – Signál cúvania – Diagnostický konektor
8. 20A – Vnútorné osvetlenie – Pamäť záznamníka – Diagnostická zásuvka – Pamäť hodín – Diaľkové ovládanie
9. 20A – Motor stieračov – Čerpadlo umývača skiel
10. 30A –
11. 5A – Zadné hmlové svetlá
12. 5A – Parkovacie svetlá – Pravá smerovka
13. 5A – Ľavá smerovka
14. 5A – Relé na deaktiváciu kompresora

O Citroen Saxo (1996-2003)

Citroen Saxo je kompaktný automobil, ktorý sa vyrábal v rokoch 1996 až 2003. Tento model bol obľúbený najmä pre svoju spoľahlivosť a ekonomickú prevádzku. Saxo bolo dostupné v rôznych verziách karosérie, vrátane trojdverového a päťdverového hatchbacku. Pod kapotou sa mohli nachádzať rôzne motory, od menších benzínových jednotiek s objemom 1.0 litra až po výkonnejšie 1.6-litrové motory. Vďaka svojej kompaktnosti a jednoduchému ovládaniu bol Citroen Saxo obľúbený najmä medzi mestskými vodičmi, ktorí ocenili jeho manévrovateľnosť a úspornosť.

Schéma poistkovej skrinky Citroen Saxo

Táto stránka zobrazuje schému poistkovej skrinky pre Citroen Saxo, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. V tomto modeli sa poistková skrinka nachádza typicky pod palubnou doskou na strane vodiča a v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampéráž a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérážou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
