Citroen Xantia (1992-2002) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Citroën Xantia 1992‑2002, získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Citroen Xantia (1992-1997) – schéma panelu poistiek
Rok výroby: 1992, 1993, 1994, 1995, 1996, 1997.
Poistka zapaľovača cigariet (zásuvka napájania) v Citroën Xantia (1992-1997) je poistka F16 a F19 v paneli poistiek v kabíne.
Panel poistiek kabíny
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 10 | Rádio a CD prehrávač
(priamo cez zapnutie alebo batériu, v závislosti od polohy poistky) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 5 | Kódovaná klávesnica proti krádeži,
rezistor osvetlenia prístrojovej dosky, prístroje, systém upozornenia “svetlá zapnuté”, snímač hladiny kvapaliny ostrekovača, relé automatického kúrenia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | Svetlo cúvania,
ventilátor chladenia, diagnostická zásuvka |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 5 | Svetlo polohy na ľavej strane,
zadné svetlo na pravej strane, systém upozornenia “svetlá zapnuté” |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Systém upozornenia teploty kvapaliny chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 20 | Relé klaksónu, kompresor klaksónu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 30 | Obchádzanie napájania F25/F15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 5 | Ukazovatele,
bočné svetlo vpravo, zadné svetlo vľavo |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 | Elektrické zadné okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 30 | Otváracia strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10 | Kúrenie,
klimatizácia, tempomat, hydraulické odpruženie, systém alarmu, siréna na varovanie, prístroje |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 | Ťahací hák | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 40 | Elektrické sedadlá (výkon) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 20 | Vyhrievané sedadlá,
alarm (LED), osvetlenie batožinového priestoru, časový spínač |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F16 | 20 | Zapaľovač cigariet predný
(priamo cez zapaľovanie alebo batériu, v závislosti od polohy poistky) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 | Alarm (napájanie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 10 | Zadné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 5 | Zapaľovač cigariet a spínač osvetlenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 30 | Ventilátor kúrenia (napájanie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 30 | Centrálne zamykanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 20 | Zadný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 10 | Spínač vyhrievania zadného okna,
spínače vyhrievania sedadiel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 30 | Predný stierač,
osvetlenie, automatická prevodovka |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 5 | Rádio pamäť,
hodiny, diagnostický konektor, CD prehrávač, diaľkové ovládanie centrálneho zamykania |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 15 | Spínač núdzových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 30 | Vyhrievané spätné zrkadlá (napájanie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 15 | Ovládanie otváracej strechy,
izolátor zadného stierača, smerovky, prístroje, varovné svetlá STOP a brzda, ABS, tempomat |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 30 | Elektrické predné okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 15 | Osvetľovacie lampy na čítanie mapy,
osvetlenie kozmetického zrkadla, osvetlenie odkladacej schránky, elektrické ovládanie sedadla, elektrický spínač okna, telefón |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pannell poistková skrinka motorový priestor
| Nr | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 30 | Ventilátor chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 5 | Ventilátor chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 | Hodiny trysky svetlometov,
predné hmlové svetlá |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Vstrekovanie paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Hydroaktívne odpruženie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Relé čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 5 | Trysky svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 5 | Relé senzora kyslíka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10 | Diaľkové svetlá na ľavej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 | Diaľkové svetlá pravého svetlometu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 | Obrysové svetlá na ľavej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Obrysové svetlá pravé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Citroen Xantia (1998-2002) – schéma poistky
Rok výroby: 1998, 1999, 2000, 2001, 2002.
Poistka zapaľovača cigariet (zásuvka napájania) v Citroën Xantia (1998-2002) je poistka F16 v poistkovej skrinke v kabíne.

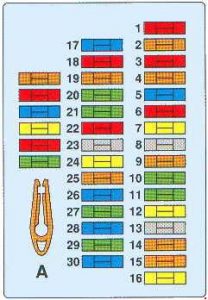

Poistková skrinka kabína
| Č. | Amp [A] | Popis |
| F1 | 10 | Rádio a CD prehrávač (priamo cez napájanie alebo batériu, v závislosti od polohy poistky). |
| F2 | 10 | Systém upozornenia na teplotu chladiacej kvapaliny; Diagnostická zásuvka. |
| F3 | 10 | Hydroaktívne odpruženie |
| F4 | 5 | Ľavé svetlo na polohu; Pravé zadné svetlo. |
| F5 | 10 | Relé denných svetiel; Relé ventilátora kúrenia; Relé vyhrievaných sedadiel; Spínač vyhrievania zadného okna. |
| F6 | 10 | ABS; Tempomat. |
| F7 | 20 | Relé klaksónu; Ťažné zariadenie. |
| F8 | – | – |
| F9 | 5 | Pravé svetlo na polohu; Ľavé zadné svetlo. |
| F10 | 30 | Elektrické zadné okná |
| F11 | 20 | Otvoriteľná strecha |
| F12 | 20 | Zadné svetlá; Spínač brzdových svetiel; Prístrojová doska; Klimatizácia. |
| F13 | 20 | Vyhrievané sedadlá |
| F14 | 20 | Regulátor vstrekovania paliva; klimatizácia. |
| F15 | 30 | Prístrojová doska; Diagnostický konektor; Riadiaca jednotka karosérie. |
| F16 | 20 | Zapaľovač cigariet |
| F17 | 10 | ECU prevodovky AL4 |
| F18 | 10 | Zadné hmlové svetlo a svetlo upozornenia |
| F19 | 5 | Bočné svetlá |
| F20 | 40 | Elektrické sedadlá |
| F21 | 30 | Ventilátor kúrenia |
| F22 | 5 | Otvoriteľná strecha |
| F23 | – | – |
| F24 | 20 | Stierače a zadný umývač, zadný hatchback; Senzor dažďa. |
| F25 | 10 | Rádio; Digitálny hodin; LED alarm; Palubný počítač; Prístrojová doska; Displej teploty prostredia. |
| F26 | 15 | Spínač núdzových svetiel |
| F27 | 30 | Predné elektrické okná |
| F28 | 15 | Čelovka na čítanie mapy; Spínač; Motor zadného stierača; Ovládanie vonkajšieho zrkadla; Osvetlenie páky automatickej prevodovky. |
| F29 | 30 | Vyhrievané zadné sklo; Vyhrievané zrkadlá. |
| F30 | 15 | Displej teploty prostredia; Digitálny hodin; Prístrojová doska; Motory elektrických okien ovládané elektricky. |
Schéma poistkovej skrinky motorového priestoru
| Č. | Amp [A] | Popis |
| F1 | 20 | ABS |
| F2 | 40 | Čerpadlo vstrekovania vzduchu |
| F3 | 30 | Ventilátor chladenia |
| F4 | – | – |
| F5 | 5 | Ventilátor chladenia |
| F6 | 30 | Hodiny stierača; Predné hmlové svetlá. |
| F7 | 20 | Vstrekovanie paliva |
| F8 | 20 | Hydroaktívne odpruženie |
| F9 | 10 | Relé čerpadla paliva |
| F10 | 5 | Stierač svetlometov |
| F11 | 5 | Relé senzora kyslíka alebo tempomatu |
| F12 | 10 | Diaľkové svetlá na ľavej strane |
| F13 | 10 | Diaľkové svetlá pravého svetlometu |
| F14 | 10 | Obrysové svetlá na ľavej strane |
| F15 | 10 | Obrysové svetlá na pravej strane |
O Citroen Xantia (1992-2002)
Citroen Xantia, vyrábaný v rokoch 1992 až 2002, je model strednej triedy, ktorý sa vyznačuje elegantným dizajnom a pokročilou technológiou pre svoju dobu. Tento automobil bol dostupný v rôznych karosárskych verziách vrátane sedan a kombi. Xantia bola známa svojím hydropneumatickým odpružením, ktoré poskytovalo výnimočný komfort jazdy. Pod kapotou sa mohli nachádzať rôzne motory, od benzínových s objemom 1.6 litra až po výkonné dieselové jednotky s objemom 2.1 litra. Tieto motory boli navrhnuté tak, aby poskytovali spoľahlivý výkon a efektívnu spotrebu paliva.
Schéma poistkovej skrinky Citroen Xantia
Táto stránka zobrazuje schému poistkovej skrinky pre Citroen Xantia, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla, pod palubnou doskou na strane vodiča, a ďalšia môže byť umiestnená v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich amperáž a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou amperážou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie bezpečnosti a funkčnosti elektrických obvodov vo vašom vozidle.
