Citroen Jumper (2006-2022) – poistková skrinka
V tomto článku nájdete diagramy poistkovej skrinky Citroën Jumper 2006‑2022, získate informácie o polohe panelov poistiek vo vnútri auta a naučíte sa priradenie každej poistky (rozloženie poistiek).
Citroen Jumper (2006-2018) – schéma poistkovej skrinky
Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Poistky zapaľovača cigariet (zásuvky napájania) sú poistky č. 33 (zásuvka 12 V vzadu), F44 (zásuvka zapaľovača cigariet – 12 V vpredu) v poistkovej skrinke prístrojovej dosky a poistka č. 56 (zásuvka 12 V vzadu pre pasažiera) v poistkovej skrinke vo stĺpiku dverí. Vo britskej verzii – poistka č. 56 (zásuvka 12 V vzadu pre pasažiera) v poistkovej skrinke vo stĺpiku dverí a poistky č. 9 (zásuvka 12 V vzadu), č. 14 (zásuvka 12 V vpredu) a č. 15 (zapaľovač cigariet) v motorovom priestore poistkovej skrinky.
Poistková skrinka prístrojovej dosky
Nachádza sa v dolnej časti prístrojovej dosky (na ľavej strane).
Priestor pre cestujúcich
Vozy s volantom na ľavej strane: Poistková skrinka sa nachádza vo stĺpiku dverí pasažiera (na pravej strane).
Vozy s volantom na pravej strane: Poistková skrinka sa nachádza vo stĺpiku dverí vodiča (na pravej strane).
Motorový priestor
Uvoľnite matice a nakloňte skrinku, aby ste sa dostali k poistkám.
Schémy poistkových skríň
Poistky zapaľovača cigariet (zásuvky napájania) sú poistky č. 33 (zásuvka 12 V vzadu), F44 (zásuvka zapaľovača cigariet – 12 V vpredu) v poistkovej skrinke prístrojovej dosky a poistka č. 56 (zásuvka 12 V vzadu pre pasažiera) v poistkovej skrinke vo stĺpiku dverí. Vo britskej verzii – poistka č. 56 (zásuvka 12 V vzadu pre pasažiera) v poistkovej skrinke vo stĺpiku dverí a poistky č. 9 (zásuvka 12 V vzadu), č. 14 (zásuvka 12 V vpredu) a č. 15 (zapaľovač cigariet) v motorovom priestore poistkovej skrinky.
Poistková skrinka prístrojovej dosky
Nachádza sa v dolnej časti prístrojovej dosky (na ľavej strane).
Priestor pre cestujúcich
Vozy s volantom na ľavej strane: Poistková skrinka sa nachádza vo stĺpiku dverí pasažiera (na pravej strane).
Vozy s volantom na pravej strane: Poistková skrinka sa nachádza vo stĺpiku dverí vodiča (na pravej strane).
Motorový priestor
Uvoľnite matice a nakloňte skrinku, aby ste sa dostali k poistkám.
2008

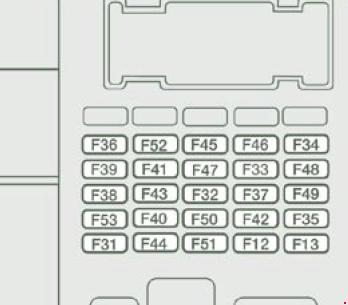

Prístrojová doska
Priradenie poistiek v poistkovej skrinke prístrojovej dosky (2008)
Citroen Jumper – poistky – popis
| Nr | Ampere [A] | Priradenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr | Ampere [A] | Priradenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Svetlomet anabbagliante pravý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Svetlomet anabbagliante ľavý;
Nastavenie výšky svetlometov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 7,5 | Napájanie relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Osvetlenie interiéru minibusu;
Nouzové svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 15 | Zásuvka 12 V zadná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 7,5 | Svetlá cúvania;
Senzor vody v nafte. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 20 | Zamknutie/odomykanie dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 10 | Spínač brzdových svetiel;
Tretie brzdové svetlo; Prístrojová doska. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 10 | Interné relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 10 | Audio systém;
Diagnostická zásuvka; Poplachová siréna; Programovateľná kontrola pomocného vykurovania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 15 | Odmrazovanie: zadné sklo (ľavá strana), zrkadlo (strana pre cestujúcich) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Ampere [A] | Priradenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 41 | 15 | Odmrazovanie: zadné sklo (pravá strana), zrkadlo (strana vodiča) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 7,5 | Riadiaca jednotka a senzor ABS;
Senzor ESP; Spínač brzdových svetiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 30 | Motor stierača predného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 20 | Zapaľovač cigariet – zásuvka 12 V predná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 7,5 | Elektrické spínače pre ovládanie okien a zrkadlá (strana vodiča);
Elektrické ovládanie okien pasažiera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 20 | Elektrický motor ovládania okna vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 20 | Elektrický motor ovládania okna pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 7,5 | Senzor dažďa/svetla;
Audio systém; Elektrický motor ovládania okna vodiča; Alarm; Ovládacie prvky na prístrojovej doske. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 7,5 | Systém airbagov a predpínačov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 7,5 | Chronotachograf;
Tempomat; Ovládanie klimatizácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 7,5 | Relé pre voliteľné napájanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 7,5 | Prístrojová doska;
Zadné hmlové svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

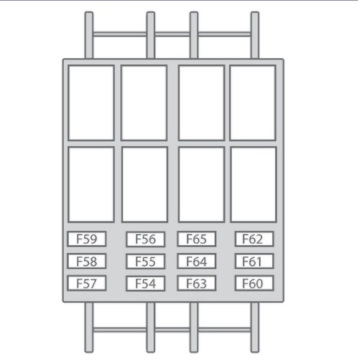

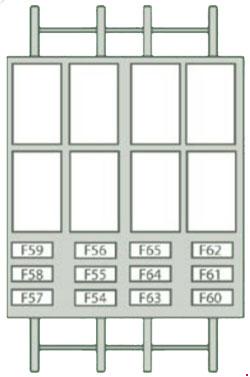

Poistková skrinka montanta dverí
Priradenie poistiek v poistkovej skrinke montanta dverí (2008)
Citroen Jumper – poistky – popis
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 54 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 15 | Vyhrievané sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 15 | Zásuvka 12 V vzadu;
Zapaľovač cigariet. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 10 | Ventilačný/teplovzdušný motor pod sedadlom vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 10 | Smerovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | 10 | Programovateľný spínač pre pomocné vykurovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 30 | Programovateľný pomocný vykurovací ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

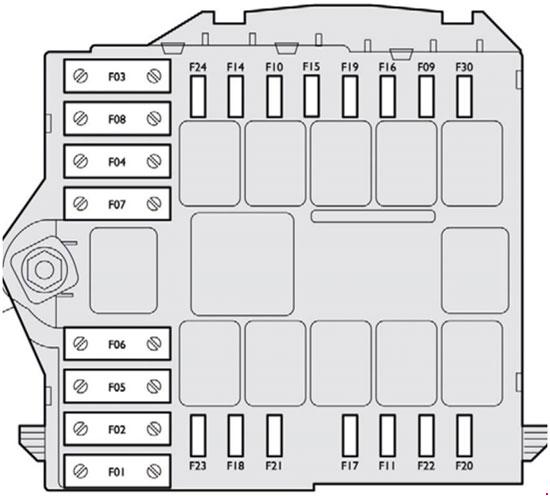

Vano motore
Priradenie poistiek vo vani motore (2008)
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 40 | Napájanie čerpadla ABS/ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 50 | Jednotka na predohrev nafty | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Zapaľovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Programovateľný horák na pomocné vykurovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Programovateľné relé na kontrolu pomocného vykurovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 40/60 | Skupina ventilátora (vysoká rýchlosť) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 40/50 | Skupina ventilátora (nízka rýchlosť) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 40 | Klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Čerpadlo predného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Jednotka a relé na predohrev nafty | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 | 7,5 | Svetlomet s tlmeným svetlom pravý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | Svetlomet s tlmeným svetlom ľavý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 7,5 | Riadiaca jednotka motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Riadiaca jednotka motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 7,5 | Riadiaca jednotka motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 7,5 | Kompresor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 30 | Čerpadlo ostrekovača svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Napájanie čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | Riadiaca jednotka motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 30 | Napájanie elektroventilov ABS/ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15 | Predné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2011, 2012

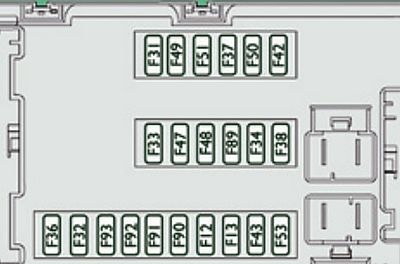

Prístrojová doska
Priradenie poistiek v poistkovej skrinke prístrojovej dosky (2011-2012 (Spojené kráľovstvo))
| Nr | Ampere [A] | Popis |
|---|---|---|
| Nr | Ampere [A] | Popis |
| 12 | 7,5 | Svetlomet s tlmeným svetlom vpravo |
| 13 | 7,5 | Svetlomet s tlmeným svetlom vľavo |
| 31 | 5 | Napájanie relé |
| 32 | 7,5 | Vnútorné osvetlenie |
| 33 | 20 | Senzor batérie |
| 34 | 20 | Vnútorné osvetlenie minibusu;
Varovanie o nebezpečenstve. |
| 36 | 10 | Audio systém;
Diagnostický konektor; Poplachová siréna; Programovateľná kontrola pomocného kúrenia; Kontrola klimatizácie; Tachograf; Batéria. |
| 37 | 7,5 | Spínač brzdových svetiel;
Tretie brzdové svetlo; Prístrojová doska. |
| 38 | 20 | Centrálne zamykanie |
| 42 | 5 | Kontrolér a senzor ABS;
Senzor ASR; Senzor ESP; Spínač brzdových svetiel. |
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 43 | 20 | Motor stierača predného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 20 | Elektrický motor ovládania okna vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 20 | Elektrický motor ovládania okna pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 5 | Audio systém – ovládacie prvky na prístrojovej doske | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 7,5 | Systém airbagov a predpínačov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 5 | Tachograf;
Tempomat; Ovládanie klimatizácie; Osvetlenie cúvania; Čidlo vody v nafte. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 7,5 | Prístrojový panel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 89 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 90 | 7,5 | Ľavý reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 91 | 7,5 | Pravý reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 92 | 7,5 | Ľavý reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 93 | 7,5 | Pravý reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka montanta dverí
Priradenie poistiek v poistkovej skrinke montanta dverí (2011, 2012)
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 54 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 15 | Vyhrievané sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 15 | Zásuvka 12 V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 10 | Programovateľné pomocné kúrenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 15 | Odmrazovanie: ľavý zadný panel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | 15 | Odmrazovanie: pravý zadný panel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | 10 | Dodatočná kontrola zadného cestujúceho | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 30 | Pomocný vykurovací ventilátor pre zadného cestujúceho | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

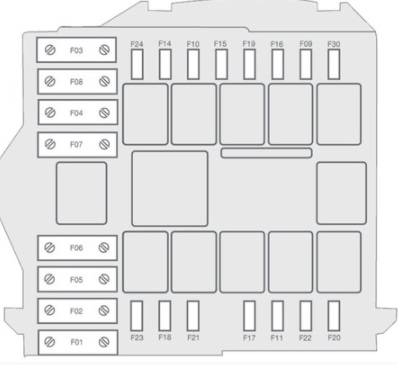

Motorový priestor
Priradenie poistiek v motorovom priestore (2016)
| Nr | Ampere [A] | Popis |
|---|---|---|
| Nr | Ampere [A] | Popis |
| 1 | 40 | Napájanie pumpy ABS |
| 2 | 50 | Jednotka predohrevu nafty |
| 3 | 30 | Zapaľovanie |
| 4 | 40 | Ohrievač paliva |
| 5 | 20/50 | Vetranie kabíny s programovateľným pomocným vykurovaním (+batéria) |
| 6 | 40/60 | Maximálna rýchlosť ventilátora kabíny (+batéria) |
| 7 | 40/50/60 | Minimálna rýchlosť ventilátora kabíny (+batéria) |
| 8 | 40 | Skupina ventilátora kabíny (zapaľovanie +) |
| 9 | 15 | Zásuvka 12 V vzadu (+batéria) |
| 10 | 15 | Klaksón |
| 11 | – | Nepoužíva sa |
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 | 15 | Zásuvka 12 V predná (+batéria) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Zapaľovač cigariet (+batéria) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 7,5 | Riadiaca jednotka motora (+batéria) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 7,5 | Kompresor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 30 | Čerpadlo na umývanie skiel/svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Napájanie čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 30 | Elektromagnetické ventily ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 7,5 | Panel spínačov pomocných;
Ovládanie a sklápanie vonkajších zrkadiel (spínač zapnutia +). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15 | Kúrenie vonkajších zrkadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Citroen Jumper – schéma poistky
Rok výroby: 2019, 2020, 2021.
Poistky zapaľovača cigariet (zásuvky napájania) v Citroen Jumper sú poistky 15 v poistkovej skrinke v motorovom priestore.
V vozidle sú tri poistkové skrinky: v prístrojovej doske naľavo, v stĺpiku napravo a v motorovom priestore.

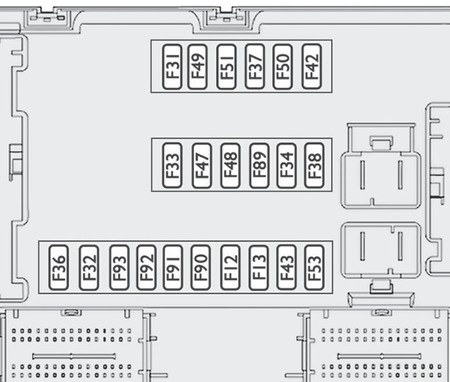

Poistky naľavo od prístrojovej dosky
| Číslo | Amperáž [A] | Popis |
|---|---|---|
| 12 | 7,5 | Svetlomet s tlmeným svetlom vpravo |
| 13 | 7,5 | Svetlomet s tlmeným svetlom vľavo |
| 32 | 7,5 | Osvetlenie kabíny (+ batéria) |
| 34 | 7,5 | Osvetlenie kabíny Minibus; Núdzové svetlá. |
| 36 | 10 | Audio systém; Ovládanie klimatizácie; Alarm; Tachograf; Počítač na odpojenie batérie; Programátor dodatočného vykurovania (+ batéria). |
| 37 | 7,5 | Spínač brzdových svetiel; Tretie brzdové svetlo; Prístrojová doska (+ kľúč). |
| 38 | 20 | Centrálne zamykanie (+ batéria) |
| 42 | 5 | Senzor a počítač systému ABS; Senzor systému ASR; Senzor systému DSC; Spínač brzdových svetiel. |
| 43 | 20 | Motor predného stierača (+ kľúč) |
| 47 | 20 | Motor elektrického okna na strane vodiča |
| 48 | 20 | Motor elektrického okna na strane pasažiera |
| 49 | 5 | Počítač asistenta parkovania; Audio systém; Ovládače na volante; Centrálny a bočný ovládací panel; Dodatočný ovládací panel; Počítač na odpojenie batérie (+ kľúč). |
| 50 | 7,5 | Počítač airbagov a predpínačov bezpečnostných pásov |
| 51 | 5 | Tachograf; Počítač na asistenciu pri riadení; Klimatizácia; Svetlá cúvania; Senzor vody vo filtri na naftu; Prúdomer (+ kľúč). |
| 53 | 7,5 | Prístrojová doska (+ batéria) |
| 90 | 7,5 | Svetlomet s diaľkovým svetlom vľavo |
| 91 | 7,5 | Svetlomet s diaľkovým svetlom vpravo |
| 92 | 7,5 | Svetlomet s hmlovým svetlom vľavo |
| 93 | 7,5 | Svetlomet s hmlovým svetlom vpravo |
Poistky v pravom stĺpiku
| Číslo | Amperáže [A] | Popis |
| 55 | 15 | Vyhrievanie sedadiel |
| 56 | 15 | Pri 12 V blízko sedadla cestujúceho vzadu |
| 57 | 10 | Dodatočné vyhrievanie pod sedadlom |
| 58 | 15 | Odmrazovanie zadného okna vľavo |
| 59 | 15 | Odmrazovanie zadného okna vpravo |
| 63 | 10 | Kontrola dodatočného vyhrievania pre cestujúceho vzadu |
| 65 | 30 | Ventilátor dodatočného vyhrievania pre cestujúceho vzadu |
Poistky v motorovom priestore
| Číslo | Amperáže [A] | Popis |
| 1 | 40 | Napájanie čerpadla systému ABS |
| 2 | 50 | Modul systému žhavičov |
| 3 | 30 | Kľúč na štartovanie; Motorček na štartovanie. |
| 4 | 40 | Ohrievač na naftu |
| 5 | 20/50 | Vetranie kabíny s programovateľným doplnkovým vykurovaním (+ batéria) |
| 6 | 40/60 | Modul ventilátora chladenia kabíny – maximálna rýchlosť (+ batéria) |
| 7 | 40/50/60 | Modul ventilátora chladenia kabíny – minimálna rýchlosť (+ batéria) |
| 8 | 40 | Modul ventilátora chladenia kabíny (+ kľúč) |
| 9 | 15 | Na 12 V vzadu (+ batéria) |
| 10 | 15 | Klakson |
| 14 | 15 | Na 12 V vpredu (+ batéria) |
| 15 | 15 | Zapaľovač cigariet (+ batéria) |
| 19 | 7,5 | Kompresor systému klimatizácie |
| 20 | 30 | Čerpadlo kvapaliny na umývanie skiel a trysky svetlometov |
| 21 | 15 | Napájanie čerpadla paliva |
| 23 | 30 | Elektromagnetické ventily systému ABS |
| 24 | 7,5 | Dodatočný ovládací panel – ovládanie a sklápanie vonkajších zrkadiel (+ kľúč) |
| 30 | 15 | Odmlžovanie spätných zrkadiel |
Schéma poistiek a relé – Citroen Jumper
2022.
Pre zapaľovač cigariet (zásuvky napájania) v Citroen Jumper je zodpovedná poistka 15 v poistkovej skrinke v motorovom priestore.
V vozidle sú tri poistkové skrinky: na palubnej doske vľavo, na stĺpiku vpravo a v motorovom priestore.
Poistky na ľavej strane palubnej dosky
| Číslo | Amperáž [A] | Popis |
|---|---|---|
| 12 | 7,5 | Svetlomet s tlmeným svetlom vpravo |
| 13 | 7,5 | Svetlomet s tlmeným svetlom vľavo |
| 32 | 7,5 | Osvetlenie kabíny (+ batéria) |
| 34 | 7,5 | Osvetlenie kabíny minibusu; Núdzové svetlá. |
| 36 | 10 | Audio systém; Ovládacie prvky klimatizácie; Alarm; Tachograf; Počítač na odpojenie batérie; Programátor pomocného vykurovania (+ batéria). |
| 37 | 7,5 | Spínač brzdových svetiel; Tretie brzdové svetlo; Prístrojová doska (+ kľúč). |
| 38 | 20 | Centrálne zamykanie (+ batéria) |
| 42 | 5 | Senzor a počítač systému ABS; Senzor systému ASR; Senzor systému DSC; Spínač brzdových svetiel. |
| 43 | 20 | Motor predného stierača (+ kľúč) |
| 47 | 20 | Motor elektrického okna na strane vodiča |
| 48 | 20 | Motor elektrického okna na strane cestujúceho |
| 49 | 5 | Počítač asistenta parkovania; Audio systém; Spínače na volante; Centrálny a bočný ovládací panel; Doplnkový ovládací panel; Počítač na odpojenie batérie (+ kľúč). |
| 50 | 7,5 | Počítač airbagov a predpínačov bezpečnostných pásov |
| 51 | 5 | Tachograf; Počítač asistencie pri riadení; Klimatizácia; Svetlá na cúvanie; Senzor vody vo filtri na naftu; Prúdomer (+ kľúč). |
| 53 | 7,5 | Prístrojová doska (+ batéria) |
| 90 | 7,5 | Svetlomet s diaľkovým svetlom vľavo |
| 91 | 7,5 | Svetlomet s diaľkovým svetlom vpravo |
| 92 | 7,5 | Svetlomet s hmlovým svetlom vľavo |
| 93 | 7,5 | Svetlomet s hmlovým svetlom vpravo |
Pozri: Citroën Xsara Picasso (1998-2012) – poistková skrinka
Poistky v pravom stĺpiku
| Číslo | Amperáže [A] | Popis |
| 55 | 15 | Vyhrievanie sedadiel |
| 56 | 15 | Napájanie 12 V pre sedadlo cestujúceho na zadnom sedadle |
| 57 | 10 | Pomocné vyhrievanie pod sedadlom |
| 58 | 15 | Odmrazovanie zadného okna na ľavej strane |
| 59 | 15 | Odmrazovanie zadného okna na pravej strane |
| 63 | 10 | Kontrola pomocného vyhrievania pre zadného cestujúceho |
| 65 | 30 | Ventilátor pomocného vyhrievania pre zadného cestujúceho |
Poistky v motorovom priestore
| Číslo | Amperáže [A] | Popis |
| 1 | 40 | Napájanie čerpadla systému ABS |
| 2 | 50 | Modul systému žhavičov |
| 3 | 30 | Kľúč na zapínanie; Motorček na štartovanie. |
| 4 | 40 | Ohrievač na naftu |
| 5 | 20/50 | Vetranie kabíny s programovateľným pomocným vykurovaním (+ batéria) |
| 6 | 40/60 | Modul ventilátora chladenia kabíny – maximálna rýchlosť (+ batéria) |
| 7 | 40/50/60 | Modul ventilátora chladenia kabíny – minimálna rýchlosť (+ batéria) |
| 8 | 40 | Modul ventilátora chladenia kabíny (+ kľúč) |
| 9 | 15 | Na 12 V vzadu (+ batéria) |
| 10 | 15 | Hlasový signál (klaksón) |
| 14 | 15 | Na 12 V vpredu (+ batéria) |
| 15 | 15 | Zapaľovač cigariet (+ batéria) |
| 19 | 7,5 | Kompresor systému klimatizácie |
| 20 | 30 | Čerpadlo kvapaliny na umývanie skiel a svetlometov |
| 21 | 15 | Napájanie čerpadla paliva |
| 23 | 30 | Elektromagnetické ventily systému ABS |
| 24 | 7,5 | Dodatočný ovládací panel – ovládanie a sklápanie vonkajších zrkadiel (+ kľúč) |
| 30 | 15 | Odmlžovanie spätných zrkadiel |
O Citroen Jumper (2006-2022)
Citroen Jumper, vyrábaný v rokoch 2006 až 2022, je populárny úžitkový automobil známy svojou spoľahlivosťou a priestrannosťou. Tento model je často využívaný pre komerčné účely vďaka svojej schopnosti prepraviť veľké množstvo nákladu. Jumper je dostupný s rôznymi motorizáciami, vrátane dieselových motorov, ktoré sú známe svojou efektívnosťou a výkonom. Vnútorný priestor je navrhnutý tak, aby poskytoval maximálny komfort pre vodiča aj pasažierov, pričom ponúka aj rôzne možnosti prispôsobenia podľa potrieb užívateľa.
Schéma poistkovej skrinky Citroen Jumper
Táto stránka zobrazuje schému poistkovej skrinky pre Citroen Jumper, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V Citroen Jumper sa poistková skrinka zvyčajne nachádza v kabíne pod prístrojovou doskou a v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo je dôležité pre identifikáciu a výmenu poistiek. Vždy používajte náhradné poistky s rovnakou ampérovou hodnotou, aby ste predišli poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a obsahu.
