V tomto článku nájdeš diagramy poistkovej skrinky Citroën C3 2002‑2022, získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).

Citroen C3 mk1 (2002-2009) – schéma poistkovej skrinky

Rok výroby: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Poistka zapaľovača cigariet (zásuvka napájania) v Citroen C3 mk1 (2002-2009) je poistka 9 v poistkovej skrinke pod prístrojovou doskou.

Poistková skrinka pod prístrojovou doskou

Číslo	Amperáže [A]	Popis
3	5	Airbag
4	10	Presa diagnostická; Prídavok pre filter pevných častíc; Spínač spojky; Senzor uhla riadenia.
5	30	Sklo zadné; Otvoriteľná strecha.
6	30	Kvapalina na umývanie skiel
8	20	Digitálny hodinový stroj; Ovládanie na volante; Rádio; Displej.
9	30	Zapaľovač cigariet; Digitálny hodinový stroj; Vnútorné osvetlenie; Kozmetické zrkadlo.
10	15	Alarm
11	15	Kľúč na zapaľovanie; Presa diagnostická.
12	15	Kontrolór airbagu; Senzor dažďa a jasnosti.
14	15	Asistencia pri parkovaní; Prístrojová doska; Klimatizácia; Telefón Bluetooth®.
15	30	Centrálne zamykanie, super zamykanie
17	40	Zadné vyhrievané sklo
18	VENTILÁTOR	SHUNT PARKOVANIE ZÁKAZNÍKA

Poistková skrinka pod kapotou

Nr	Amperáže [A]	Popis
1	20	Senzor prítomnosti vody v nafte
2	15	Klakson
3	10	Kvapalina na umývanie okien
4	20	Striekací systém svetlometov
5	15	Čerpadlo paliva
6	10	Posilňovač riadenia
7	10	Senzor hladiny chladiacej kvapaliny
8	25	Motorček štartovania
9	10	Kontrolér ABS, ESP
10	30	Aktuátory motora (zapaľovacia cievka, elektroventil, senzor kyslíka, vstrekovanie); Vypustenie nádrže.
11	40	Chladiaca ventilátor
12	30	Stierače okien
14	30	Čerpadlo vzduchu (verzia benzín) – ohrievač na naftu

Citroen C3 (2009-2016) – schéma poistky

Rok výroby: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Poistka zapaľovača cigariet (zásuvka napájania) v Citroen C3 mk3 (2009-2016) je poistka F9 v poistkovej skrinke pod prístrojovou doskou.

Poistková skrinka pod prístrojovou doskou

Nr	Amperáže [A]	Popis
FH36	5	Jednotka relé prívesu
F37	–	Nepoužíva sa
F38	20	Amplifikátor HiFi
FH39	–	Nepoužíva sa
F40	30	Jednotka relé prívesu

Citroen C3 – poistky – popis

Č.	Amperáže [A]	Popis
F1	15	Svetlomet stierača
F2	–	Nepoužíva sa
F3	5	Riadiaca jednotka airbagov a predpínačov.
F4	10	Klimatizácia; Spínač kompresora; Elektrochromatické zrkadlo; Čerpadlo filtra pevných častíc (nafta); Diagnostická zásuvka; Senzor prietoku vzduchu (nafta).
F5	30	Elektrické okná; Okná pre cestujúcich; Motor predného skla.
F6	30	Motory zadných okien a motor okien vodiča.
F7	5	Stropné svetlo; Bočné svetlá na čítanie.
F8	20	Multifunkčný displej; Audio systém; Navigačná rádio; Prístrojová doska s hodinami; Centrálna alarmová jednotka; Siréna na varovanie.
F9	30	Audio systém (druhá ruka); Zásuvka 12 V; Napájanie pre prenosnú navigáciu.
F10	15	Ovládanie na volante.
F11	15	Zapaľovanie; Diagnostická zásuvka; Kontrolér automatickej prevodovky.
F12	15	Senzor dažďa/svetla; Relé prívesu; Modul autoškoly.
F13	5	Hlavný spínač, relé motora.
F14	15	Riadiaca jednotka asistencie pri parkovaní, Riadiaca jednotka airbagov; Prístrojová doska; Automatická klimatizácia; USB Box; HiFi zosilňovač.
F15	30	Brzdy
F 16	–	Nepoužíva sa
F17	40	Odmlžovanie / odmrazovanie zadného skla a vonkajších zrkadiel.
SH	–	Obchádzanie PARC.

Schéma poistiek v motorovom priestore

Č.	Amperáže [A]	Popis
F1	20	Napájanie riadiacej jednotky motora; Relé riadenia skupiny ventilátora chladenia; Hlavné multifunkčné relé riadenia motora; Čerpadlo vstrekovania (Diesel).
F2	15	Klaksón
F3	10	Striekací prístroj predného a zadného čelného skla
F4	20	Deň svetlá
F5	15	Ohrievač naftového oleja (Diesel); Čerpadlo aditíva filtra pevných častíc (Diesel); Senzor prietoku vzduchu (Diesel); Elektromagnetický ventil EGR (Diesel); Čerpadlo paliva (1.1i a 1.4i); Fúkaný ohrievač a elektromagnetické ventily (VTi).
F6	10	Riadiaca jednotka ABS/ESP; Doplňujúci spínač stop.
F7	10	Elektrický posilovač riadenia; Automatická prevodovka.
F8	25	Riadenie motora štartéra.
F9	10	Jednotka prepínania a ochrany (Diesel)
F10	30	Ohrievač paliva (Diesel); Fúkaný ohrievač (1.1i, 1.4i a Diesel); Čerpadlo paliva (VTi); Vstrekovače a zapaľovacie cievky (benzín); Elektronický termostat a elektromagnetický ventil na odtlakovanie nádrže (1.1i a 1.4i).
F11	40	Ventilátor ohrievača
F12	30	Štetec stierača predného skla pomalý/rýchly
F13	40	Napájanie rozhrania integrovaných systémov (pozitívne zapnutie).
F14	30	Dodávka Valvetronic (VTi)

F15	10	Svetlomety diaľkové pravé
F 16	10	Svetlomety diaľkové ľavé
F17	15	Svetlomety stretávacie ľavé
F18	15	Svetlomety stretávacie pravé
F19	15	Senzory kyslíka a elektroventily (VTi); Elektroventily (Diesel); Elektroventil EGR (Diesel).
F20	10	Čerpadlá; Elektronický termostat (VTi); Senzor vody v palive (Diesel).
F21	5	Napájanie ovládania skupiny ventilátora; ABS/ESP.
MF1	60	Montáž ventilátora
MF2	30	Čerpadlo ABS/ESP
MF3	30	Elektroventily ABS/ESP
MF4	60	Napájanie integrovaného systémového rozhrania (BSI).
MF5	60	Napájanie integrovaného systémového rozhrania (BSI).
MF6	–	Nepoužíva sa
MF7	–	Panel poistiek v priestore pre cestujúcich
MF8	–	Nepoužíva sa

Citroen C3 (2017-2019) – schéma poistkovej skrinky

Rok výroby: 2017, 2018, 2019.

Poistka zapaľovača cigariet (zásuvka napájania) v Citroen C3 je poistka F32 (predná zásuvka 12 V) v poistkovej skrinke 2 prístrojovej dosky (dolná poistková skrinka).

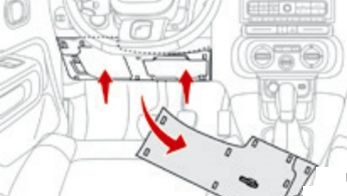

Poloha poistkovej skrinky

Poistkové skrinky na prístrojovej doske

Vozy s volantom naľavo:

2 poistkové skrinky sú umiestnené v dolnej prístrojovej doske, pod volantom.

Odstráňte kryt ťahaním za horný ľavý roh a potom doprava.

Vozy s volantom napravo:
2 poistkové skrinky sú umiestnené v dolnej prístrojovej doske, v odkladacej schránke.

Otvorenie krytu odkladacej schránky, odstránenie ochranného krytu, úplné odstránenie krytu a jeho prevrátenie.

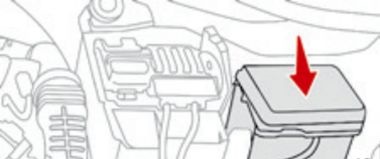

Motorový priestor

Nachádza sa v motorovom priestore blízko batérie.

Schémy poistkovej skrinky

2017

Poistková skrinka prístrojovej dosky 1 (horná poistková skrinka)

Priradenie poistiek v poistkovej skrinke prístrojovej dosky 1

Nr	Amp [A]	Popis
F29	–	Nepoužíva sa.
F30	30	Vyhrievané zadné okno.
F31	10	Vyhrievané zrkadlá.
F32	–	Nepoužíva sa.
F33	40	Predné elektrické okná.
F34	40	Zadné elektrické okná.
F35	30	Vyhrievané predné sedadlá (okrem Spojeného kráľovstva).
F36	–	Nepoužíva sa.
F37	–	Nepoužíva sa.
F38	–	Nepoužíva sa.
F39	–	Nepoužíva sa.
F40	–	Nepoužíva sa.

Schéma poistiek palubnej dosky 2 (schéma poistiek dolná)

Priradenie poistiek v schéme poistiek palubnej dosky 2

Nr	Amp [A]	Popis
Nr	Amp [A]	Popis
F1	10	Špeciálne zrkadlo; Vyhrievané zadné sklo; Čerpadlo filtra pevných častíc (nafta); Senzory parkovania; Posilňovač riadenia; Systém LPG; Spínač pedála spojky; Nastavenie vonkajšieho zrkadla.
F10 (+) – F11 (masa)	30	Blokovanie/odblokovanie dverí a veka nádrže (v závislosti od motora).
F13	10	Senzor dažďa a osvetlenia; Klimatizácia; Predná kamera.
F14	5	Alarm; Telematická jednotka.
F 16	3	Automatická prevodovka; Spínač pedála brzdy; Systém Stop & Start.
F17	5	Prístrojová doska; Modul učenia jazdy.
F18	5	Klimatizácia; Indikátor polohy páky prevodovky (automatická prevodovka).
F19	3	Ovládanie na volante.
F21	3	Spínač alebo tlačidlo START / STOP.
F23	5	Kontrolky upozornenia na nezapnuté bezpečnostné pásy.

Nr	Amp [A]	Popis
F24	5	Senzory parkovania; Kamera na cúvanie; Telematická obrazovka.
F25	5	Riadiaca jednotka airbagov.
F29	20	Audio-telematický systém.
F31	15	Audio systém (príslušenstvo).
F32	15	Predná zásuvka 12 V.
F35	5	Nastavenie výšky svetlometov; Diagnostická zásuvka; Doplnkové kúrenie (v závislosti od vybavenia).
F36	5	Predné čítacie svetlo.
F4	15	Klakson
F6 (+) – F5 (masa)	20	Čerpadlo predného a zadného ostrekovača.
F8	20	Zadný stierač.
F9	5	Predné čítacie svetlo.

Komora motora

Priradenie poistiek v komore motora

Nr	Amp [A]	Popis
Nr	Amp [A]	Popis
F1	40	Klimatizácia.
F10	15	Riadenie motora.
F11	20	Riadenie motora.
F12	5	Riadenie motora.
F13	5	Riadenie motora.
F14	5	Jednotka stavu nabíjania batérie (v závislosti od motora).
F15	5	Nepoužíva sa.
F 16	20	Svetlomet predný hmlové svetlá.
F17	5	Riadenie motora.
F18	10	Svetlomet stretávací pravý.
F19	10	Svetlomet stretávací ľavý.
F2	60	ABS / ESP.
F20	30	Riadenie motora.
F21	30	Motorček na štartovanie (v závislosti od motora).
F22	30	Nepoužíva sa.

Nr	Amp [A]	Popis
F23	40	Jednotka štartovania (s Stop & Start a v závislosti od motora).
F24	40	Poistková skrinka priestoru pre cestujúcich.
F25	40	Príprava na ťažné zariadenie.
F26	15	Automatická prevodovka alebo systém GPL.
F27	25	Integrované systémové rozhranie (BSI).
F28	30	Systém kontroly emisií (AdBlue).
F29	40	Tergicristalli.
F3	50	Poistková skrinka priestoru pre cestujúcich.
F30	40	Zariadenie na vykurovanie nafty.
F31	80	Prídavné vykurovanie (v závislosti od vybavenia).
F32	80	Posilňovač riadenia.
F4	30	ABS / ESP.
F5	70	Integrované systémové rozhranie (BSI).
F6	60	Skupina ventilátora chladenia.
F7	80	Integrované systémové rozhranie (BSI).
F8	15	Riadenie motora.
F9	15	Riadenie motora.

Citroen C3 – schéma poistkovej skrinky

Rok výroby: 2020, 2021.

Poistka zapaľovača cigariet (zásuvka napájania) v Citroen C3 je poistka F32 (predná zásuvka 12 V) v poistkovej skrinke 2 na prístrojovej doske (dolná poistková skrinka).

Poloha poistkovej skrinky

Poistkové skrinky na prístrojovej doske

Vozy s volantom naľavo:

2 poistkové skrinky sú umiestnené na dolnej prístrojovej doske, pod volantom.

Odstráňte kryt ťahaním za horný ľavý roh a potom doprava.

Vozy s volantom napravo:
2 poistkové skrinky sú umiestnené na dolnej prístrojovej doske, v odkladacej schránke.

Otvorenie krytu odkladacej schránky, odstránenie ochranného krytu, úplné odstránenie krytu a jeho prevrátenie.

Motorový priestor

Nachádza sa v motorovom priestore blízko batérie.

Vozy vyrobené od 23.10.2019 do 31.05.2020 a od 01.06.2020

Schémy poistkovej skrinky

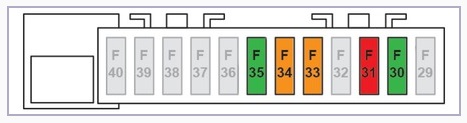

Poistková skrinka prístrojovej dosky 1 (horná poistková skrinka)

Priradenie poistiek v poistkovej skrinke prístrojovej dosky 1

Číslo	Ampére [A]	Popis
F29	–	Nie je používané.
F30	–	Nie je používané.
F31	10	Vyhrievané zrkadlá
F32	–	Nie je používané.
F33	40	Predné elektrické okná.
F34	40	Zadné elektrické okná.
F35	30	Vyhrievané predné sedadlá.
F36	–	Nie je používané.
F37	–	Nie je používané.
F38	–	Nie je používané.
F39	–	Nie je používané.
F40	–	Nie je používané.

Schéma poistiek palubnej dosky 2 (schéma poistiek dolnej)

Priradenie poistiek v schéme poistiek palubnej dosky 2

Nr	Amp [A]	Popis
Nr	Amp [A]	Popis
F1	10	Špeciálne zrkadlo; Vyhrievané zadné sklo; Čerpadlo filtra pevných častíc (na naftu); Senzory parkovania; Posilňovač riadenia; LPG systém; Spínač pedálu spojky; Nastavenie vonkajšieho zrkadla.
F10 (+) – F11 (masa)	30	Blokovanie/odblokovanie dverí na tankovanie (v závislosti od motora).
F13	10	Senzor dažďa a svetla; Klimatizácia; Predná kamera.
F14	5	Alarm; Telematická jednotka.
F 16	3	Automatická prevodovka; Spínač pedálu brzdy; Systém Stop & Start.
F17	5	Prístrojová doska; Modul učenia jazdy.
F18	5	Klimatizácia; Smerovka polohy páky prevodovky (automatická prevodovka).
F19	3	Ovládanie na volante.
F21	3	Spínač alebo tlačidlo ŠTART / STOP.
F23	5	Kontrolky upozornenia na nezapnuté bezpečnostné pásy.

Nr	Amp [A]	Popis
F24	5	Senzory parkovania; Kamera na cúvanie; Telematická obrazovka.
F25	5	Riadiaca jednotka airbagov.
F29	20	Audio-telematický systém.
F31	15	Audio systém (príslušenstvo).
F32	15	Predná zásuvka 12 V.
F35	5	Nastavenie výšky svetlometov; Diagnostická zásuvka; Doplňkové vykurovanie (v závislosti od vybavenia).
F36	5	Predné čítacie svetlo.
F4	15	Klakson
F6 (+) – F5 (masa)	20	Predná a zadná čerpadlo na umývanie skiel.
F8	20	Zadný stierač.
F9	5	Predné čítacie svetlo.

Komora motora

Priradenie poistiek v komore motora

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
F1	40	Klimatizácia.
F10	15	Riadenie motora.
F11	20	Riadenie motora.
F12	5	Riadenie motora.
F13	5	Riadenie motora.
F14	5	Jednotka stavu nabitia batérie (v závislosti od motora).
F15	5	Nepoužíva sa.
F16	20	Svetlomety hmlových svetiel predných.
F17	5	Riadenie motora.
F18	10	Svetlomet stretávacích svetiel pravý.
F19	10	Svetlomet stretávacích svetiel ľavý.
F2	60	ABS / ESP.
F20	30	Riadenie motora.
F21	30	Motorček štartovania (v závislosti od motora).
F22	30	Nepoužíva sa.

Číslo	Ampére [A]	Popis
F23	40	Jednotka motorčeka na štartovanie (s Stop & Start a v závislosti od motora).
F24	40	Poistková skrinka kabína.
F25	40	Príprava na ťahač.
F26	15	Automatická prevodovka alebo systém GPL.
F27	25	Integrované systémové rozhranie (BSI).
F28	30	Systém kontroly emisií (AdBlue).
F29	40	Predné stierače.
F3	50	Poistková skrinka kabína.
F30	40	Zariadenie na vykurovanie nafty.
F31	80	Prídavné vykurovanie (v závislosti od vybavenia).
F32	80	Posilňovač riadenia.
F4	30	ABS / ESP.
F5	70	Integrované systémové rozhranie (BSI).
F6	60	Skupina ventilátora chladenia.
F7	80	Integrované systémové rozhranie (BSI).
F8	15	Riadenie motora.
F9	15	Riadenie motora.

Schéma poistiek a relé – Citroën C3

Týka sa vozidiel vyrobených v rokoch:

2022.

Poistka pre zapaľovač cigariet (zásuvka napájania) v Citroën C3 je poistka F32 (predná zásuvka 12 V) v poistkovej skrinke 2 na prístrojovej doske (poistková skrinka dolná).

Poistkové skrinky na prístrojovej doske

Vozidlá s volantom naľavo:

2 poistkové skrinky sú umiestnené na dolnej prístrojovej doske, pod volantom.

Odstráňte kryt ťahaním za horný ľavý roh a potom doprava.

Vozidlá s volantom napravo:
2 poistkové skrinky sú umiestnené na dolnej prístrojovej doske, v odkladacej schránke.

Otvorenie krytu odkladacej schránky, odstránenie ochranného krytu, úplné odstránenie krytu a prevrátenie.

Poistková skrinka prístrojovej dosky 1 (poistková skrinka horná)

Číslo	Ampére [A]	Popis
F29	–	Nie je používané.
F30	–	Nie je používané.
F31	10	Vyhrievané zrkadlá
F32	–	Nie je používané.
F33	40	Predné elektrické okná.
F34	40	Zadné elektrické okná.
F35	30	Vyhrievané predné sedadlá.
F36	–	Nie je používané.
F37	–	Nie je používané.
F38	–	Nie je používané.
F39	–	Nie je používané.
F40	–	Nie je používané.

Schéma poistiek prístrojovej dosky 2 (schéma poistiek dolná)

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
F1	10	Špeciálne zrkadlo s elektrochromatickým povrchom;Zadné sklo vyhrievané; Čerpadlo filtra pevných častíc (nafta); Senzory parkovania; Posilňovač riadenia; LPG systém; Spínač pedálu spojky; Nastavenie vonkajšieho zrkadla.
F10 (+) –F11 (masa)	30	Uzamknutie/odomknutie viečka nádrže (v závislosti od motora).
F13	10	Senzor dažďa a svetla;Klimatizácia; Predná kamera.
F14	5	Alarm;Telematická jednotka.
F 16	3	Automatická prevodovka;Spínač pedálu brzdy; Systém Štart & Stop.
F17	5	Prístrojová doska;Modul učenia jazdy.
F18	5	Klimatizácia;Indikátor polohy páky prevodovky (automatická prevodovka).
F19	3	Ovládacie prvky na volante.
F21	3	Spínač alebo tlačidlo ŠTART / STOP.
F23	5	Kontrolky nezapnutých bezpečnostných pásov.

Číslo	Ampére [A]	Popis
F24	5	Senzory parkovania;Kamera na cúvanie; Telematický displej.
F25	5	Riadiaca jednotka airbagov.
F29	20	Audio-telematický systém.
F31	15	Audio systém (príslušenstvo).
F32	15	Predná zásuvka 12 V.
F35	5	Nastavenie výšky svetlometov;Diagnostická zásuvka; Doplňujúce kúrenie (v závislosti od výbavy).
F36	5	Predné čítacie svetlo.
F4	15	Klakson
F6 (+) –F5 (masa)	20	Čerpadlo predného a zadného stierača.
F8	20	Zadný stierač.
F9	5	Predné čítacie svetlo.

Motor

Nachádza sa v motorovom priestore blízko batérie.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
F1	40	Klimatizácia.
F10	15	Riadenie motora.
F11	20	Riadenie motora.
F12	5	Riadenie motora.
F13	5	Riadenie motora.
F14	5	Jednotka stavu nabíjania batérie (v závislosti od motora).
F15	5	Nie je použité.
F16	20	Predné hmlové svetlá.
F17	5	Riadenie motora.
F18	10	Pravý stretávací svetlomet.
F19	10	Ľavý stretávací svetlomet.
F2	60	ABS / ESP.
F20	30	Riadenie motora.
F21	30	Motorček štartovania (v závislosti od motora).
F22	30	Nie je použité.

Číslo	Ampére [A]	Popis
F23	40	Jednotka motorčeka na štartovanie (s Stop & Start a v závislosti od motora).
F24	40	Poistková skrinka priestoru pre cestujúcich.
F25	40	Príprava na ťažné zariadenie.
F26	15	Automatická prevodovka alebo systém GPL.
F27	25	Integrované systémové rozhranie (BSI).
F28	30	Systém kontroly emisií (AdBlue).
F29	40	Predné stierače.
F3	50	Poistková skrinka priestoru pre cestujúcich.
F30	40	Vyhrievanie naftového paliva.
F31	80	Prídavné vyhrievanie (v závislosti od vybavenia).
F32	80	Posilňovač riadenia.
F4	30	ABS / ESP.
F5	70	Integrované systémové rozhranie (BSI).
F6	60	Skupina ventilátora chladenia.
F7	80	Integrované systémové rozhranie (BSI).
F8	15	Riadenie motora.
F9	15	Riadenie motora.

O Citroen C3 (2002-2022)

Citroen C3 je kompaktný automobil, ktorý sa vyrába od roku 2002. Tento model sa stal obľúbeným vďaka svojmu modernému dizajnu, pohodlnému interiéru a efektívnym motorom. Počas rokov výroby boli dostupné rôzne motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytovali rôzne úrovne výkonu a spotreby paliva. Citroen C3 je známy svojou spoľahlivosťou a praktickosťou, čo ho robí ideálnym vozidlom pre mestské prostredie aj dlhšie cesty. V priebehu rokov prešiel niekoľkými modernizáciami, ktoré priniesli vylepšenia v oblasti technológie a bezpečnosti.

Schéma poistkovej skrinky Citroen C3

Táto stránka zobrazuje schému poistkovej skrinky pre Citroen C3, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla, pod palubnou doskou alebo v motorovom priestore. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkcii.
