Citroen C3 Picasso (2008-2016) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Citroën C3 Picasso 2008‑2016, získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Citroen C3 Picasso (2008-2016) – schéma poistky
Rok výroby: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Poistka zapaľovača cigariet (zásuvka napájania) v Citroen C3 Picasso (2008-2016) je poistka F9 v poistkovej skrinke.

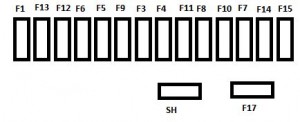

Schéma poistkovej skrinky pod prístrojovou doskou
| Poistka | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FH36 | 5 | Jednotka relé prívesu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 15 | Napájanie zásuvky príslušenstva prívesu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 20 | Navigácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FH39 | 20 | Vyhrievané sedadlá. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 30 | Jednotka relé prívesu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Poistka | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 15 | Stierač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Riadiaca jednotka airbagov a predpínačov. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Senzor riadenia, klimatizácia, spínač spojky, čerpadlo filtra pevných častíc, diagnostická zásuvka, merací prístroj prúdu vzduchu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 | Elektrické ovládanie okien, ovládanie okien pre cestujúcich, motor predných okien. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 | Motor zadného ovládania okna a motor okna vodiča. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Predné a zadné čítacie svetlá, osvetlenie priestoru pre cestujúcich, baterka, zadné čítacie svetlá. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Multifunkčný displej, audio systém, navigačná rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 | Audio systém (voliteľná inštalácia), zásuvka 12 V, zapaľovač cigariet. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Ovládanie na volante. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Zapaľovanie, diagnostická zásuvka. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | Senzor dažďa / svetla, modul relé prívesu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Hlavný spínač, relé motora. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Riadiaca jednotka asistencie pri parkovaní, kontrolka nezapnutého bezpečnostného pásu, riadiaca jednotka airbagov, palubná doska, klimatizácia, USB Box. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 | Zamykanie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 | Odmlžovanie zadného okna a vonkajších zrkadiel. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SH | – | Obídenie PARC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

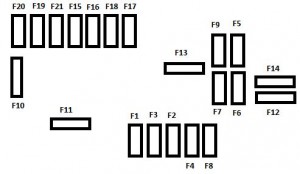

Poistková skrinka v motorovom priestore
| Poistka | Amperáže [A] | Napájanie riadiacej jednotky motora, kontrola skupiny ventilátora chladenia, relé hlavné multifunkčné riadenie motora. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 | Napájanie riadiacej jednotky motora, kontrola skupiny ventilátora chladenia, relé hlavné multifunkčné riadenie motora. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | Striekacia tryska čelného skla / zadného | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 | Denné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Ohrievač naftového oleja (naftový motor), čerpadlo paliva (benzínový motor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | Jednotka riadenia ABS / ESP, relé odpojenia ABS / ESP, spínač dodatočnej brzdy. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Elektrický posilovač riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 25 | Kontrola motora naštartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Jednotka prepínania a ochrany (nafta) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 | Ventil čerpadla vstrekovania naftového motora, vstrekovače a zapaľovacie cievky (benzínový motor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 40 | Ventilátor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 | Štetec stierača čelného skla pomalý / rýchly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 | Integrované napájanie systémovej rozhrania (pozitívne zapnutie). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 30 | Napájanie Valvetronic (benzín) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Svetlomet anabbagliante pravý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 10 | Svetlomet anabbagliante ľavý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 | Svetlomet abbagliante ľavý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 15 | Svetlomet abbagliante pravý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | Napájanie multifunkčnej kontroly motora (benzínový motor), elektroventily chladenia vzduchu (Diesel). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | Kontrola multifunkčného motora (benzínový motor), ventil na reguláciu tlaku turbodúchadla (Diesel), senzor hladiny chladiacej kvapaliny motora (Diesel). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 5 | Napájanie kontroly skupiny ventilátorov, relé APC, ABS ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1 | 60 | Montáž ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2 | 30 | Riadiaca jednotka ABS / ESP. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3 | 30 | Riadiaca jednotka ABS / ESP. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF4 | 60 | Napájanie integrovaného systémového rozhrania (BSI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF5 | 60 | Napájanie integrovaného systémového rozhrania (BSI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF6 | – | Nie je použité | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF7 | – | Poistková skrinka v priestore pre cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF8 | – | Nie je použité | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Citroen C3 Picasso (2008-2016)
Citroen C3 Picasso, vyrábaný v rokoch 2008 až 2016, je kompaktné MPV, ktoré sa vyznačuje priestranným interiérom a moderným dizajnom. Tento model ponúka rôzne možnosti motorov, vrátane benzínových a dieselových jednotiek, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. C3 Picasso je známy svojou praktickosťou, flexibilitou a komfortom, čo ho robí ideálnym pre rodiny a každodenné použitie. Vďaka svojej výške a veľkým oknám ponúka vynikajúci výhľad a svetlý interiér, zatiaľ čo jeho kompaktné rozmery uľahčujú parkovanie a manévrovanie v mestskom prostredí.
Schéma poistkovej skrinky Citroen C3 Picasso
Táto stránka zobrazuje schému poistkovej skrinky pre Citroen C3 Picasso, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka nachádza typicky v interiéri vozidla, zvyčajne pod palubnou doskou na strane vodiča, a tiež v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérovú hodnotu a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a spoľahlivosť vozidla, preto je dôležité mať prehľad o jej konfigurácii a správne ju udržiavať.
