Citroën C4 Picasso II (2016-2018) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Citroën C4 Picasso II 2016‑2018, získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Citroën C4 Picasso II
Vzťahuje sa na vozidlá vyrobené v rokoch:
2016, 2017, 2018.
Konfigurácie:
Typ elektrického systému vozidla závisí od jeho úrovne výbavy. Pre identifikáciu typu elektrického systému vo vozidle otvorte kapotu: prítomnosť dodatočnej poistkovej skrinky pred batériou naznačuje, že ide o typ 2. Elektrický systém typu 1 nemá poistky pred batériou.
Poistkové skrinky na prístrojovej doske
Vozidlá s volantom naľavo: poistková skrinka sa nachádza v dolnej časti prístrojovej dosky (vľavo).
Odstráňte kryt ťahaním za roh vpravo hore, potom doľava, úplne odstráňte kryt, ťahaním opatrne v smere označenom šípkou.
Vozidlá s volantom napravo:
Otvorite odkladaciu schránku, odstráňte kryt ťahaním z hornej ľavej strany a potom z pravej strany, úplne odstráňte kryt, ťahaním opatrne v smere označenom šípkou.

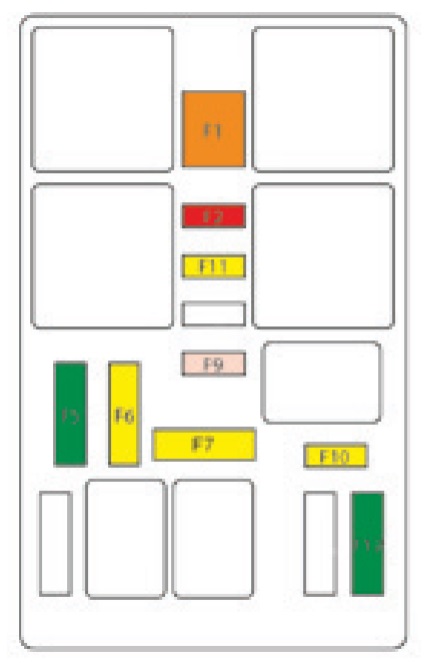

Poistková skrinka prístrojovej dosky 1
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 40 A | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 20 A | Elektrické spätné zrkadlá. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 A | Panoramatická roleta na otvárateľnej streche | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 20 A | Pri 12 V;Zadné multimédiá. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 20 A | Pri 230 V. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 25 A | Vyhrievané sedadlá. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 20 A | Modul rozhrania prívesu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 20 A | Ventilátor klimatizácie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 A | Elektrické motory pre okná. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

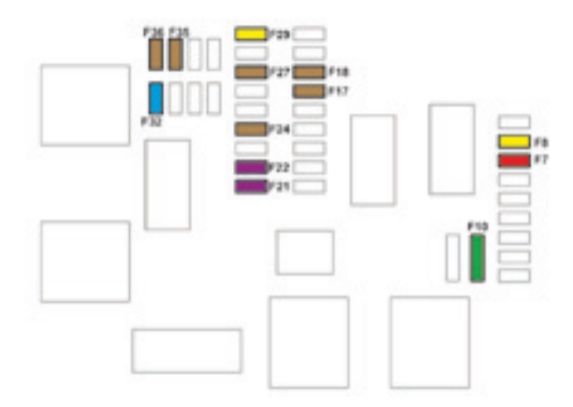

Poistková skrinka prístrojovej dosky 2
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F7 | 10 A | Napájanie pri štartovaní 12 V;Multimediálne zadné. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 A | Stierač zadného okna. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 A | Zámky. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 5 A | Prístrojová doska. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 5 A | Automatická prevodovka. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 3 A | Tlačidlo START/STOP. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 3 A | Senzor dažďa a svetla;Kamera na čelnom skle. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5 A | Senzory parkovania;Asistencia vizuálneho panorámy. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 5 A | Automatická prevodovka. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 20 A | Audio a telematické systémy. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 15 A | Zásuvky 12 V. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 5 A | Nastavenie výšky predných svetlometov;Vyhrievané zadné okno;
Radar. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 5 A | Vnútorné osvetlenie: priestor pre odkladanie, stredný priestor, čítacie svetlá, stropné svetlá. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

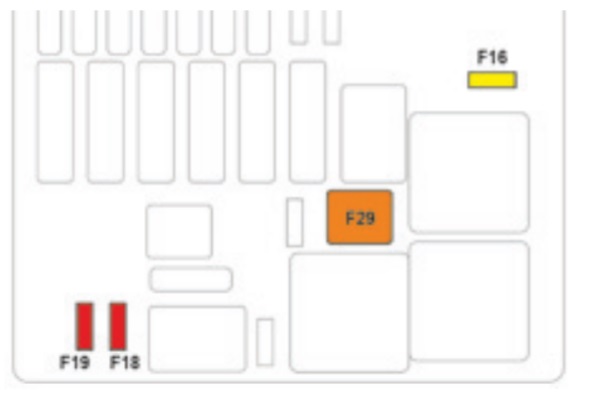

Motorový priestor
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F 16 | 20 A | Lavalampy svetlometov. |
| F18 | 10 A | Svetlomet anabbaglianti pravý. |
| F19 | 10 A | Svetlomet anabbaglianti ľavý. |
| F29 | 40 A | Stierače. |
