Citroen DS4 (2011-2018) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Citroën DS4 2011‑2018, získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Citroen DS4 (2011-2018) – schéma poistkovej skrinky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Poistky zapaľovača cigariet (zásuvka) v Citroen DS4 sú poistky F13 (zásuvka zapaľovača cigariet), F14 (zásuvka 12 V v batožinovom priestore), F36 (zásuvka zadná 12 V) a F40 (zásuvka 230V/50Hz) v poistkovej skrinke v prístrojovej doske .

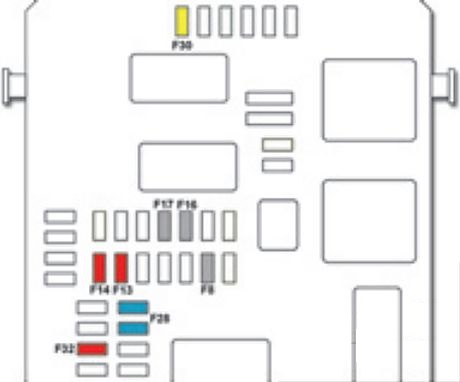

Poistková skrinka v kabíne
Poistková skrinka sa nachádza v dolnom paneli prístrojovej dosky (na ľavej strane).
| Nr | Ampery [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Poistková skrinka 1: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 3 A | Sirenka alarmu; ECU alarmu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 A | Zapaľovač cigariet. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 A | Zásuvka 12 V v batožinovom priestore. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 3 A | Osvetlenie veľkej odkladacej schránky; Zadné čítacie svetlá;
Osvetlenie odkladacej schránky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 3 A | Osvetlenie slnečnej clony; Predné čítacie svetlá. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 15 A | Audio systém; Rádiový prijímač (druhá ruka). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 20 A | Zadný stierač. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 10 A | Hi-fi zosilňovač. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Poistková skrinka 2: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 15 A | Zásuvka 12 V vzadu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 25 A | Zásuvka 230 V/50 Hz (okrem RHD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v motorovom priestore
Poistková skrinka sa nachádza v motorovom priestore vedľa batérie (na ľavej strane).
| Nr | Ampery [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F19 | 30 A | Štetce stierača predného pomalého/rýchleho. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 15 A | Čerpadlo predného a zadného postrekovača. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 20 A | Čerpadlo postrekovača svetlometov. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 15 A | Hlasný klaksón. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 15 A | Svetlomet tlmený pravý. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 15 A | Svetlomet tlmený ľavý. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 5 A | Svetlomet diaľkový ľavý. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 5 A | Svetlomet diaľkový pravý. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Citroen DS4 (2011-2018)
Citroen DS4, vyrábaný v rokoch 2011 až 2018, je elegantný a dynamický hatchback, ktorý kombinuje štýlový dizajn s praktickosťou. Tento model je známy svojou vyššou svetlou výškou a športovým vzhľadom, čo ho odlišuje od bežných hatchbackov. Citroen DS4 ponúka rôzne motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytujú vyvážený výkon a efektívnosť. Interiér vozidla je navrhnutý s dôrazom na komfort a moderné technológie, čo zabezpečuje príjemný zážitok z jazdy pre vodiča aj pasažierov.
Schéma poistkovej skrinky Citroen DS4
Táto stránka zobrazuje schému poistkovej skrinky pre Citroen DS4, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa v tomto modeli nachádza typicky v motorovom priestore a v interiéri, pod prístrojovou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo je dôležité pre identifikáciu a výmenu poistiek. Vždy používajte náhradné poistky s rovnakou ampérovou hodnotou, aby ste predišli poškodeniu elektrických systémov. Správne pochopenie umiestnenia a funkcie poistkovej skrinky je kľúčové pre bezpečnosť a spoľahlivosť vášho vozidla.
