Mercedes-Benz G-Class W463 (1989-2017) – poistková skrinka

Peter Novák

Mercedes-Benz G-Class W463 (1989-2017) – schéma poistky

Rok výroby: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes-Benz G-Class je poistka 47 v poistkovej skrinke pod prístrojovou doskou pasažiera.

V tomto článku nájdete schémy poistkových skríň – Mercedes-Benz G-Class G280, G300, G320, G350, G500 a G55.
Poistková skrinka prístrojovej dosky (100B)

Poloha poistkovej skrinky

Poistková skrinka sa nachádza na strane prístrojovej dosky, na strane vodiča, za krytom.

Schéma poistkovej skrinky

Mercedes-Benz G-Class W463 (1989-2017) – schéma poistky

Priradenie poistiek v poistkovej skrinke prístrojovej dosky

Číslo Popis Ampére [A]
Číslo Popis Ampére [A]
21 Modul riadenia predných dverí vľavo 30
22 Modul riadenia predných dverí vpravo 30
23 Zadné čítacie svetlo s kupolou 5
24 Ohrievanie čelného skla (SA) 20
25 Ohrievanie sedadla vodiča a pasažiera (SA) 30
26 Svetlo na vstupe;

Osvetlenie madla na vstupe (SA)

 7.5
27 Modul riadenia sedadla vodiča;

Regulácia volantu

 30
28 Zásuvka na malé predmety
30 Klimatizácia;

Ohrievanie recirkulácie.

 40
31 EIS 20
32 Modul riadenia zadných dverí vľavo 30
33 Modul riadenia zadných dverí vpravo 30
Číslo Popis Ampére [A]
34 Tele Aid 7.5
37 Čerpadlo na vytvorenie podtlaku blokuje diferenciál 15
38 Čerpadlo na vytvorenie podtlaku blokuje diferenciál 30
39 Modul riadenia poistkovej skrinky 40
40 ABS 25
41 UCP;

Klimatizácia.

 7.5
42 Kontrolná kontrolka airbagu 7.5
B Obvod modulu riadenia ABS 87

Spínač svetiel brzdového svetla

 10
C Rezerva –
D Obvod modulu riadenia ABS 15

Spínač svetiel brzdového svetla

 5
E Rezerva –
F Modul riadenia vyhrievania zadných sedadiel 20
G Pomocný ventilátor 20
H Pomocný ventilátor 20
Poistková skrinka pod prístrojovou doskou cestujúceho (100C predný SAM)

Poloha poistkovej skrinky

Nachádza sa v priestore pre nohy cestujúceho za krytom.

Schéma poistkovej skrinky

Mercedes-Benz G-Class W463 (1989-2017) – schéma poistky - 2

Priradenie poistiek a relé v poistkovej skrinke pod prístrojovou doskou cestujúceho

Číslo Popis Ampére [A]
Číslo Popis Ampére [A]
43a Obvod klaksónu s trúbkami 15R 15
43b Obvod klaksónu s trúbkami 30 15
44 Obvod telefónnej siete 15R (SA) 5
45 Obvod kontrolnej kontrolky SRS/modul riadenia 15R 7.5
46 Terglič 20
47 Zapaľovač cigariet;

Obvod lampy v odkladacej schránke 15R

 15
48 Zásuvka. 15 cievok zapaľovania 15
49 Pripojené k modulu riadenia kontrolnej kontrolky 15 SRS 7.5
50 Zapaľovanie svetiel 5
51 Sada smeroviek 7.5
52 Motorček na štartovanie 15
53 Riadenie motora 15
54 Riadenie motora 15
55 Zásuvka 87 EWT / prevod 7.5
56 Zamknutie diferenciálu 5
57 Zásuvka 30Z EIS 5
Číslo Popis Ampére [A]
59 Čerpadlo návratu ABS 50
61 Rezerva 15
62 Pripojenie dát;

Svetlomety s tlmeným svetlom.

 5
63 Svetlomety s tlmeným svetlom 5
64 Ovládanie 10
65 Čerpadlo sekundárneho vzduchu 40
Relé
A Relé trúbkových klaksónov
B Relé terminálu 87, rám
C Relé rýchlosti stieračov 1 a 2
D Relé zásuvky 15R
E Relé riadenia čerpadla KSG
F Relé čerpadla vzduchu
G Relé zásuvky 15
H Relé zapínania a vypínania stieračov
I Relé 87, motor
K Relé štartovacieho motora
Poistková skrinka centrálnej konzoly (100A)

Poloha poistkovej skrinky

Poistková skrinka sa nachádza v zadnej časti centrálnej konzoly (pozri zo strany pasažiera)

Schéma poistkovej skrinky

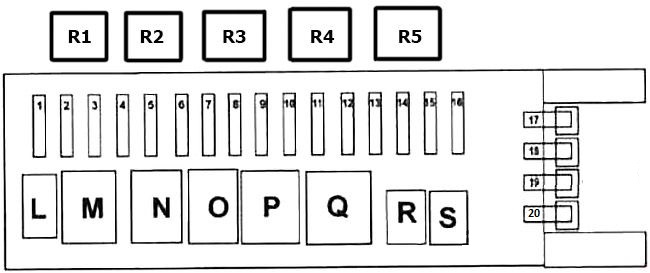

Mercedes-Benz G-Class W463 (1989-2017) – schéma poistky - 3

Priradenie poistiek a relé v centrálnej konzole

Číslo Popis Ampére [A]
Číslo Popis Ampére [A]
1 Zásuvka 15R2 / TES ľavá 30
2 Zásuvka 15R2 / TES pravá 30
4 Čerpadlo paliva 15
5 Rezerva 20
6 Rezerva 20
7 Rezerva 20
8 Modul antény;

Signálny ATA;

Senzor náklonu.

 7.5
9 OCP 25
10 Ohrievač zadného skla 20
11 Rezerva 20
12 Modul riadenia senzora rýchlosti výstupu 15
13 Multikonfigurovateľné sedadlo (SA) 20
14 Striekacia tryska zadného skla 15
15 Odomknutie viečka palivovej nádrže 10
16 Systém rozpoznávania hlasu
Číslo Popis Ampére [A]
20 Centrálne zamykanie – vysoké dvere (?) 10
Relé
L Relé čerpadla paliva
M Relé 2, terminál 15R
N Relé rezervy 2
O Relé rezervy 1
P. Relé odmrazovania zadného okna
Q Relé 1, zásuvka 15R
R Relé plniaceho uzáveru, prepínač polarity 1
S Relé plniaceho uzáveru, prepínač polarity 2
R1 Relé blokovania diferenciálu (K36)
R2 Relé zníženia svetiel brzdového ESP (K55)
R3 Relé čerpadla s vysokým tlakom / návrat ESP (K60)
R4 Prídavné relé pravého ventilátora (K9 / 2)
R5 Prídavné relé ľavého ventilátora (K9 / 1)
Poistková skrinka

Nachádza sa blízko batérie (podlaha medzi zadnými priestormi pre nohy).

Modul relé (100D)

Zadná ľavá časť batožinového priestoru, pod zmenárňou CD.

Mercedes-Benz G-Class W463 (1989-2017) – schéma poistky - 4

Relé
T Relé centrálneho zamykania (CL)
U N36 Senzor rýchlosti výstupu prevodovky s kaskádou
V K68 Relé stierača zadného okna
W K68 Relé stierača zadného okna
