Peugeot 301 (2012-2018) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Peugeot 301 (2012–2018), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Peugeot 301 (2012-2018) – schéma poistky
Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Poistka zapaľovača cigariet (zásuvka napájania): F16 v rozvode poistiek prístrojovej dosky.
Poloha rozvodu poistiek
Rozvod poistiek na prístrojovej doske
Rozvod poistiek sa nachádza v dolnej časti prístrojovej dosky (na ľavej strane).
Odstráň kryt ťahaním za roh vpravo hore, potom doľava, úplne odstráň kryt a prevráť ho.
Motorový priestor
Rozvod poistiek sa nachádza v motorovom priestore blízko batérie (na ľavej strane).
Schémy poistiek
2012
Rozvod poistiek na prístrojovej doske
Priradenie poistiek v rozvode poistiek prístrojovej dosky (2012)
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F02 | 5 A | Regulátory svetlometov;
Diagnostický konektor; Panel klimatizácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 | 5 A | Alarm (príslušenstvo). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 5 A | Prídavné vykurovanie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 A | Senzory parkovania
Senzory parkovania (príslušenstvo). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 A | Panel klimatizácie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 15 A | Zapaľovač cigariet, zásuvka 12 V. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 A | Audio systém, audio systém (príslušenstvo). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 20 A | Audio systém;
Bluetooth. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 5 A | Monochromatický displej C. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 5 A | Nočné svetlá;
Svetlá na čítanie máp. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F26 | 15 A | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 15 A | Čerpadlo stieračov. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 5 A | Systém proti krádeži | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 25 A | Vyhrievané zadné okno. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 10 A | Vyhrievané bočné zrkadlá. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 30 A | Predné elektrické okná. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 30 A | Zadné elektrické okná. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 30 A | Vyhrievané predné sedadlá. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 20 A | Prípojka na príves. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Comparto motora
Priradenie poistiek v motorovom priestore
| Nr | Ampere [A] | Popis |
|---|---|---|
| F14 | 15 A | Predné vyhrievané sklo. |
| F15 | 5 A | Kompresor klimatizácie. |
| F 16 | 15 A | Predné hmlové svetlá. |
| F18 | 10 A | Pravý stretávací svetlomet. |
| F19 | 10 A | Ľavý stretávací svetlomet. |
| F29 | 40 A | Motor predného stierača. |
| F30 | 80 A | Konektory pomocného ohrievača (Diesel). |
2015, 2016, 2017, 2018
Schéma poistiek na palubnej doske
Priradenie poistiek v schéme poistiek palubnej dosky (2015-2018)
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F02 | 5 A | Regulátory svetlometov;
Diagnostický konektor; Panel klimatizácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 | 5 A | Alarm (príslušenstvo). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 5 A | Doplnkové vykurovanie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 A | Senzory parkovania (príslušenstvo). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 A | Panel klimatizácie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 15 A | Zapaľovač cigariet, zásuvka 12 V. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 A | Audio systém, audio systém (príslušenstvo). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 20 A | Audio systém;
Bluetooth; Audio systém (príslušenstvo). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 5 A | Monochromatický displej C. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 5 A | Nočné svetlá;
Svetlá na čítanie máp. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F26 | 15 A | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 15 A | Čerpadlo stierača. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 5 A | Systém proti krádeži | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 10 A | Vyhrievané bočné zrkadlá. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 25 A | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 30 A | Predné elektrické okná. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 30 A | Zadné elektrické okná. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 30 A | Vyhrievané predné sedadlá. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 20 A | Prípojka na príves. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

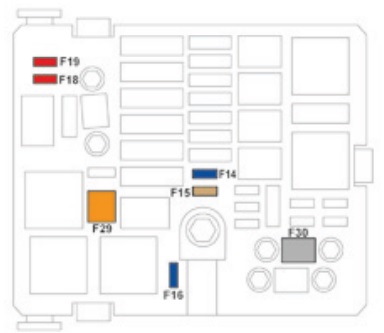

Motorový priestor
Priradenie poistiek v motorovom priestore
| Nr | Ampere [A] | Popis |
|---|---|---|
| F14 | 15 A | Predné vyhrievané sklo. |
| F15 | 5 A | Kompresor klimatizácie. |
| F 16 | 15 A | Predné hmlové svetlá. |
| F18 | 10 A | Pravý stretávací svetlomet. |
| F19 | 10 A | Ľavý stretávací svetlomet. |
| F29 | 40 A | Motor predného stierača. |
| F30 | 80 A | Zásuvky pomocného vykurovania (Diesel). |
O Peugeot 301 (2012-2018)
Peugeot 301, vyrábaný v rokoch 2012 až 2018, je kompaktný sedan, ktorý sa zameriava na praktickosť a spoľahlivosť. Tento model je obľúbený najmä vďaka svojmu priestrannému interiéru a pohodlnému jazdnému zážitku. Peugeot 301 ponúka rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov, ktoré sú navrhnuté tak, aby poskytovali optimálnu rovnováhu medzi výkonom a hospodárnosťou. Vďaka svojmu robustnému dizajnu a moderným technológiám je Peugeot 301 ideálnym vozidlom pre rodiny aj jednotlivcov, ktorí hľadajú spoľahlivé a cenovo dostupné auto.
Schéma poistkovej skrinky Peugeot 301
Táto stránka zobrazuje schému poistkovej skrinky pre model Peugeot 301, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V typickom prípade sa poistková skrinka nachádza v interiéri vozidla, zvyčajne pod palubnou doskou na strane vodiča, a ďalšia môže byť umiestnená v motorovom priestore. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a správne fungovanie elektrických komponentov vo vozidle.
