Peugeot Expert (2004-2006) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Peugeot Expert 2004-2006, získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Peugeot Expert (2004) – schéma poistky

Rok výroby: 2004.

Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot Expert (2004) je poistka 23 v rozvádzači poistiek na prístrojovej doske.

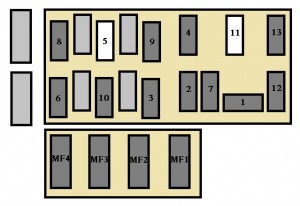

Rozvádzač poistiek v motorovom priestore

Č.	Amp [A]	Popis
1	20	Pompa paliva
2	10	Pravý stretávací svetlomet
3	10	Ľavý stretávací svetlomet
4	–	Nez použité
5	–	Bočné
6	10	Imobilizér motora
7	10	Senzor katalyzátora
8	20	Ťažné zariadenie
9	25	Skupina ventilátora 1-120 W.
	30	Skupina ventilátora 1-180 W.
10	15	Hmlové svetlá
11	–	Nez použité
12	10	Ľavý hlavný nosník
13	10	Pravý diaľkový svetlomet
MF1	70	Relé fungovania motora
MF2	70	Riadiaca jednotka ABS; Spínač zapaľovania.
MF3	30	Ventilátor vzduchu; Klimatizácia.
MF4	30	Inštalácia ventilátora

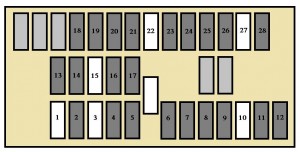

Schéma poistiek konzoly

Číslo	Amp [A]	Popis
1	–	Nepoužíva sa
2	10	Diagnostický prístroj; Riadiaca jednotka ABS; Svetlomety cúvania; Vyhrievané zrkadlá.
3	–	Nepoužíva sa
4	5	Prístrojová doska; Zvukový signál prekročenia rýchlosti; Senzor rýchlosti; Senzor prítomnosti vody vo filtri na naftu.
5	15	Tempomat; Spínač brzdy; Spínač spojky; Svetlomety stop.
6	5	Vnútorné osvetlenie; Prístrojová doska; Audio systém.
7	30	Vyhrievané zadné sklo
8	30	Jednotka ochrany kabíny
9	5	Jednotka ochrany kabíny
10	–	Nepoužíva sa
11	5	Relé skupiny ventilátora; Relé kompresora.
12	10	Elektrické okná; Relé ventilátora vzduchu; Spínač vyhrievania zadného skla; Klimatizácia; Prevodník tlaku.
13	15	Havarijné svetlá

14	30	Elektrické okná
15	–	Nepoužíva sa
16	–	Nepoužíva sa
17	20	Klaksón
18	20	Zadný svetlomet s hmlovými svetlami
19	5	Tempomat; Signál zapnutých svetiel; Osvetlenie prístrojovej dosky; Audio systém; Spínač vyhrievania zadného skla; Spínač núdzových svetiel; Ovládací panel klimatizácie.
20	5	Spínač nastavenia výšky svetlometov; Predné svetlá na polohe ľavé a pravé predné.
21	5	Zadné svetlá na polohe ľavé a pravé; Osvetlenie evidenčnej tabulky.
22	–	Nepoužíva sa
23	20	Zapaľovač cigariet
24	10	Audio systém
25	10	Svetlá na signále; Elektrické zrkadlá; Smerovky.
26	30	Hodiny stierača; Predný stierač; Čerpadlo ostrekovača a tryska.
27	–	Nepoužíva sa
28	5	Prístrojová doska; Relé ovládania okien.

Peugeot Expert (2005-2006) – schéma poistky

Rok výroby: 2005, 2006.

Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot Expert (2005-2006) je poistka 23 v poistkovej skrinke na prístrojovej doske.

Poistková skrinka v motorovom priestore

Číslo	Amp [A]	Popis
1	20	Pompa paliva
2	10	Svetlomet s nízkym svetlom pravý
3	10	Svetlomet s nízkym svetlom ľavý
4	25	Striekacia tryska svetlometov
5	–	Rameno
6	10	Imobilizér motora
7	10	Senzor katalyzátora
8	20	Ťažné zariadenie
9	25	Skupina ventilátora 1-120 W.
	30	Skupina ventilátora 1-180 W.
10	15	Hmlové svetlá
11	–	Nevyužité
12	10	Hlavný nosník ľavý
13	10	Svetlomet s diaľkovým svetlom pravý
MF1	70	Relé prevádzky motora
MF2	70	Riadiaca jednotka ABS – spínač zapaľovania.
MF3	30	Ventilátor vzduchu – Klimatizácia.
MF4	30	Inštalácia ventilátora

Poistková skrinka konzoly

Č.	Amp [A]	Popis
1	–	Nepoužíva sa
2	10	Diagnostická zásuvka; Riadiaca jednotka ABS; Svetlomety cúvania; Vyhrievané zrkadlá.
3	–	Nepoužíva sa
4	5	Prístrojová doska; Buzzer prekročenia rýchlosti; Senzor rýchlosti; Senzor prítomnosti vody vo filtri na naftu.
5	15	Tempomat; Spínač brzdy; Spínač spojky; Brzdové svetlá.
6	5	Vnútorné osvetlenie; Prístrojová doska; Audio systém.
7	30	Vyhrievané zadné sklo
8	30	Jednotka ochrany priestoru pre cestujúcich.
9	5	Jednotka ochrany priestoru pre cestujúcich.
10	–	Nepoužíva sa
11	5	Relé ventilátorovej skupiny; Relé kompresora.
12	10	Elektrické okná; Relé ventilátora vzduchu; Spínač vyhrievania zadného skla; Klimatizácia; Tlakový spínač.
13	15	Havarijné svetlá

14	30	Finestrini elektrické
15	–	Nie je používané
16	–	Nie je používané
17	20	Klaksón
18	20	Svetlomet hmlové svetlá zadné
19	5	Cruise control; Svetlá zapnuté buzzer; Osvetlenie prístrojového panela; Improvizované audio; Spínač vykurovania skla zadného; Spínač svetiel núdzového Pult klimatizácie.
20	5	Spínač nastavenia výšky svetlometov; Svetlá polohy predné ľavé a pravé.
21	5	Svetlá polohy zadné ľavé a pravé; Osvetlenie evidenčného čísla.
22	–	Nie je používané
23	20	Zapaľovač cigariet
24	10	Improvizované audio
25	10	Svetlá na buzzer; Zrkadlá elektrické; Smerovky.
26	30	Hodiny stieračov predné; Stierač predný; Čerpadlo postrekovača a postrekovač.
27	–	Nie je používané
28	5	Prístrojový panel; Relé ovládania okien.

O Peugeot Expert (2004-2006)

Peugeot Expert z rokov 2004-2006 je praktický a spoľahlivý úžitkový automobil, ktorý je obľúbený medzi podnikateľmi a remeselníkmi. Tento model je známy svojou robustnou konštrukciou a priestranným interiérom, ktorý poskytuje dostatok miesta pre náklad aj pasažierov. Peugeot Expert bol dostupný s rôznymi motorizáciami, vrátane dieselových motorov, ktoré sú známe svojou úspornosťou a spoľahlivosťou. Vďaka svojej všestrannosti a odolnosti je tento model ideálny pre tých, ktorí potrebujú spoľahlivého partnera pre každodenné pracovné úlohy.

Schéma poistkovej skrinky Peugeot Expert

Táto stránka zobrazuje schému poistkovej skrinky pre Peugeot Expert z rokov 2004-2006, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Typické umiestnenie poistkovej skrinky v tomto modeli je pod palubnou doskou na strane vodiča a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vášho vozidla, preto je dôležité mať prehľad o jej konfigurácii.
