Mercedes Trieda M w163 (1997-2005) – poistková skrinka
Mercedes Classe M w163 (1997-2005) – schéma poistkovej skrinky
Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes Classe M w163 (1997-2005) je poistka 10 v poistkovej skrinke v motorovom priestore.

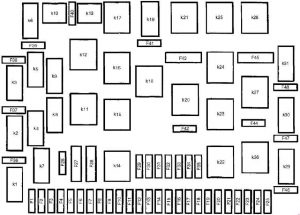

Poistková skrinka a relé na ľavej zadnej strane motorového priestoru (do 31/08/01)
| Číslo |
Popis | Amperáže [A] |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Interná zásuvka (X58 / 1) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Skupina smeroviek (A1):
Predné ľavé smerovky (A1e1); Predné pravé smerovky (E1): Ľavá smerovka (E1e5) Ľavé zadné svetlo (E3): Ľavá smerovka (E3e1) Ľavá pomocná smerovka (E22/1) Interná prepojovacia trubica, obvod L (Z53/4) Pripojovací konektor ťažného zariadenia (X52) |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Skupina predného svetlometu vpravo (E2):
Pravé diaľkové svetlo (E2e1) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Napájanie otváracej strechy (SHD), obvod 30:
Motor otváracej strechy (SHD) (M12) |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Skupina predného svetlometu vľavo (E1):
Ľavé diaľkové svetlo (E1e1) Skupina smeroviek (A1): Kontrolka diaľkových svetiel (A1e3) |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Motor stierača zadného dverí (M6 / 4) | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Kombinovaný spínač (S4):
Spínač núdzových svetiel (S6/1s1) Spínač umývačky skla (S4s4) Spínač stierača (S4s5) Motor stierača (M6/1) Relé K17: Intermitentné relé predného stierača. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Riadiaca jednotka poistkovej skrinky (N78) | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Skupina osvetlenia prístrojov (A1)
Osvetlenie evidenčnej tabulky: Osvetlenie evidenčnej tabulky vľavo (E19/3V) Osvetlenie evidenčnej tabulky vpravo (E19/4) Osvetlenie evidenčnej tabulky, ľavý držiak rezervného kolesa (E19/5) Osvetlenie evidenčnej tabulky, pravý držiak rezervného kolesa (E19/6) Prepojovacia trubica prístrojovej dosky, obvod 58d (Z50/1): Spínač ľavého okna (S21/13y) Spínač pravého okna (S21/14) (elektroluminiscenčné diódy) Spínač SIH predný ľavý (S51/1) Spínač SIH predný pravý (S51/2) (elektroluminiscenčné diódy) Ohrievač/spínač AC (S98) (elektroluminiscenčné diódy) Kombinácia spínačov s 2 polohami (S97/6) (elektroluminiscenčné diódy) Spínač ESP OFF (S76/6) (elektroluminiscenčné diódy) Spínač vonkajšieho zrkadla, sklopný a rozkladací (S50/1) (elektroluminiscenčné diódy) Spínač elektrického nastavenia svetlometov (SI/1) (elektroluminiscenčné diódy) Spínač stierača/striekacieho zariadenia zadného skla (S78) (elektroluminiscenčné diódy) Spínač otváracej strechy (S13/2) (elektroluminiscenčné diódy) Spínač cúvacích svetiel (S16/2) Osvetlenie (R3e1) Skupina spínačov stredovej konzoly (S21). |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Rádio (A2)
Prepojovacia trubica otváracej strechy, obvod 15R (Z54/1): Ľavý slnečník so svetlom (Е14/1) Pravý slnečník so svetlom (E14/2) Riadiaca jednotka palubného počítača (N41) Automatické nastavenie vnútorného zrkadla (H7) Predný zapaľovač cigariet (s osvetlením popolníka) R3: Kúriaci prvok (R3r1) Lampa v odkladacej schránke (E13/1) Skupina smeroviek (A1): Kontrolka airbagu a varovná kontrolka (A1e15). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Senzor hmotnostného prietoku vzduchu s horúcou fóliou (B2 / 5) Senzor polohy vačkového hriadeľa (L5 / 1) Vstrekovacie ventily (Y62) V prípade M111: • Riadiaci modul HFM (N3 / 4) |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Interná prepojovacia trubica, obvod 58L (Z53 / 6): • Pripojovací konektor ťažného zariadenia (X52) • Ľavé zadné svetlo (E3): • Ľavé zadné svetlo a svetlo polohy (E3e2) Skupina predného svetlometu vľavo (E1): • Svetlo polohy a parkovacie svetlo vľavo (E1e3) • Osvetlenie polohy vľavo (E1e6) |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Prepojovacia trubica otváracej strechy, obvod 30 (Z54 / 2): • Predné stropné svetlo (s oneskorením vypnutia a predným čítacím svetlom) (E15 / 2) • Zadné vnútorné svetlo (E15 / 3) • Ľavé zadné stropné svetlo (E15 / 8) • Pravé zadné stropné svetlo (E15 / 9) • Predné ľavé svetlá na privítanie (E17 / 16) • Predné pravé svetlá na privítanie (E17 / 15) • Riadiaca jednotka palubného počítača (TRIP) (N41) Skupina striekacích zariadení (A1): Senzor uhla riadenia (N49) Pripojovací konektor Datalink (X11 / 4) |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Riadiaca jednotka motora (nafta) Zariadenie na riadenie vstrekovania Ventil na recirkuláciu výfukových plynov |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Interná prepojovacia trubica, obvod 54 (Z52 / 6): Ľavé brzdové svetlo (E3): • Ľavé brzdové svetlo (E3e4) Pravé zadné svetlo (E4): • Pravé brzdové svetlo (E4e4) • Stredné brzdové svetlo (E21) • Stredné brzdové svetlo, držiak rezervného kolesa (E35) • Spínač brzdového svetla |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Diagnostický konektor (X11 / 4) Spínač cúvacích svetiel (S16 / 2) Prepojovacia trubica prístrojovej dosky, obvod 15 (Z50 / 2): • Riadiaca jednotka klimatizácie (N19) • Spínač kúrenia / AC (S98) • Spínač ventilátora (S98s1) • Termostat (S98p1) • Osvetlenie (S98el) • Osvetlenie (S98e2) • Spínač recirkulácie vzduchu (S98s2) • Spínač klimatizácie (S98s3) • Motor pohonu klapky recirkulácie vzduchu (M39) Skupina smeroviek (A1) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Pripojovací box nákladného priestoru (X58 / 4) | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Pripojovací konektor ťažného zariadenia (X52) | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | M111: Riadiaci modul HFM (N3 / 4) Regulovateľný elektromagnet vačkového hriadeľa (Y49) Ventil uzávierky filtra s aktívnym uhlím (Y58) M112 / 113: Pripojovací konektor 87 M2e (Z7 / 36) • Ventil prepínania EGR (Y27) • Ventil podtlaku čerpadla vzduchu (Y32) • O2-Senzor kyslíka vľavo, pred katalyzátorom. (G3 / 3) • O2-Senzor kyslíka vpravo, pred katalyzátorom. (G3 / 4) Ventil na kontrolu prietoku (Y58 / 1) O2-Senzor kyslíka vľavo, za katalyzátorom. (G3 / 5) O2-Senzor kyslíka vpravo, za katalyzátorom. (G3 / 6) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Nepriradené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Rádio (A2) Mobilný telefón Systém hlasového ovládania (VCS) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Interná prepojovacia trubica, obvod 15 (Z51 / 5) • Riadiaci modul ETC [EGS] (N15 / 3) • Spínač rozpoznania prenosového lúča (S16 / 10) • Elektromagnetická ventilová zámka, rezerva / parkovanie (Y66 / 1) • Riadenie poistkovej skrinky (N78) • Riadiaca jednotka trakčných systémov (N47) S ESP: • Senzor uhla riadenia (N49) Skupina smeroviek (A1) Tlačidlo tempomatu (S40) So M111: Riadiaci modul HFM-SFI (N3 / 4) So M112 / 113: Riadič elektroniky motora (N3 / 10) Riadič ventilátora nasávania (N65 / 2) v modeloch 163.174 / 175 Senzor dažďa (B38) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Riadiaci modul regulácie lúča svetlometov (N71) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Interná prepojovacia trubica, obvod 58R (Z52 / 4) • Pripojovací konektor ťažného zariadenia (X52) Skupina predného svetlometu vpravo (E2) • Svetlo polohy a parkovacie svetlo vpravo (E2e3) Pravé zadné svetlo (E4) • Pravé zadné svetlo a svetlo polohy (E4e2) Pravá strana – svetlo označenia (E2e6) |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Pravé predné svetlo (E2) • Pravá smerovka (E2e5) Pravé zadné svetlo (E4) • Pravá smerovka (E4e1) Pravá pomocná smerovka (E22 / 2) Riadič trakčného systému (N47) Interná prepojovacia trubica, obvod R (Z53 / 5): • Pripojovací konektor ťažného zariadenia (X52) Skupina osvetlenia prístrojov (A1) • Pravá smerovka Kontrolka (A1e2) |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Pripojovací terminál 15, poistka (Z3 / 29): • Zapaľovacie cievky M111 (T1) • Zapaľovacie cievky M112 (T1) • Zapaľovacie cievky M113 (T1) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | Nepriradené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Audio systém | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Nepriradené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | Centrálne zamykanie: • Motor centrálneho zamykania ľavých predných dverí (M14 / 6) • Motor centrálneho zamykania pravých predných dverí (M14 / 5) Trubica prepojenia centrálneho zamykania, motor 1 (Z53 / 1): • Motor centrálneho zamykania zadných dverí (M14 / 7) • Motor CL [ZV] ľavých zadných dverí (M14 / 8) • Motor CL [ZV] pravých zadných dverí (M14 / 9) • Motor zátky nádrže CL [ZV] (M14 / 10) |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | Motor ventilátora (М2) zadného | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Čerpadlo kvapaliny na umývanie skiel zadných dverí (M5 / 3) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Typ 163.154 / 157 Relé ventilátora motora, stupeň 1 (F1k26) Relé ventilátora motora, stupeň 1 (F1k26) Trubica prepojenia ľavej komory motora, ventilátor (Z56 / 2) • Ľavý pomocný ventilátor (M4m1) • Pravý pomocný ventilátor (M4m2) |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | Elektrické čerpadlo vzduchu (M33) | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | Trubica prepojenia prístrojovej dosky, zadné hmlové svetlo (Z50 / 10) • Ľavé zadné hmlové svetlo (E3e5), pravé zadné hmlové svetlo (E4e5) Konektor ťažného zariadenia (X52) |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | Trubica prepojenia pomocného svetlometu, pravá strana motorového priestoru (Z56 / 4) Ľavý predný svetlomet (E1) • Ľavé hmlové svetlo (E1e4) • Ľavé diaľkové svetlo (E1e7), pravé diaľkové svetlo (E2e7) Pravý predný svetlomet (E2) • Pravé hmlové svetlo (E2e4) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K1 | Vyhrievané relé zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K2 | Modul relé VENTILÁTOR (K39) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K3 | Elektrické relé čerpadla paliva (okrem motora 612.963) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K4 | Relé smeroviek vľavo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K5 | Obvod 58 relé, osvetlenie evidenčného čísla / skupina smeroviek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K6 | Elektronický stabilizačný program (ESP) / relé deaktivácie brzdových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K7 | Relé signálu odbočenia vpravo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K8 | Relé štartéra (elektromagnetický spínač, svorka 50) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K9 | Obvod relé 58R (pravé svetlo polohy) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K10 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K11 | Obvod relé 15 oneskorené (iba motor 612.963) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K12 | Obvod relé 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K13 | Obvod relé 58L (ľavé svetlo polohy) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K14 | Relé komfortu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K15 | Relé centrálneho zamykania, odblokovanie zadného veka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K16 | Relé predného okna vpravo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K17 | Relé predného stierača, intermitentné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K18 | Relé predného okna vľavo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K19 | Relé obehového čerpadla vykurovania a poistka ventilátora poistkovej skrinky a skrinky relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K20 | Relé centrálneho zamykania: Zamykanie všetkých dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K21 | Relé ventilátora vykurovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K22 | Relé stretávacích svetiel a kontakt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K23 | Relé centrálneho zamykania: odblokovanie predných cestujúcich dverí, zadných dverí a zátky nádrže paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K24 | Relé centrálneho zamykania: odblokovanie dverí vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K25 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K26 | Relé ventilátora motora, stupeň 1, s klimatizáciou | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K27 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K28 | Relé čerpadla vstrekovania sekundárneho vzduchu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K29 | Relé zadných hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

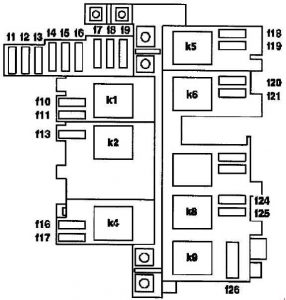

Poistková skrinka a moduly, priestor pre nohy vpravo vpredu
| Číslo |
Popis |
[A] |
| 1 | Kontrolka AIRBAG OFF | 7.5 |
| 2 | Predný zapaľovač (s osvetlením popolníka) | Až do VIN A289564, X754619:
20
Od VIN A289565, X754620: 15
|
| 3 | Motor stierača zadného veka | 15 |
| 4 | Až do VIN A289564, X754619: riadiaca jednotka E-Call (iba USA) Od VIN A289565, X754620: motor predného ventilátora |
7,5 40 |
| 5 | Vysávač / klimatizácia | Až do VIN A289564, X754619:
7.5
Od VIN A289565, X754620: 15
|
| 6 | Interná zásuvka | 20 |
| 7 | Nepriradené | – |
| 8 | Vyhrievanie ľavého predného sedadla a vyhrievanie pravého predného sedadla Nepriradené |
Až do VIN A289564, X754619:
20 Od VIN A289565, X754620
|
| 9 | Nepriradené | – |
| 10 | Spínač nastavenia ľavého predného sedadla | Až do VIN A289564, X754619:
30
Od VIN A289565, X754620: 35
|
| 11 | Spínač nastavenia pravého predného sedadla | Až do VIN A289564, X754619:
30
Od VIN A289565, X754620: 35
|
| 13 | Odstrániť existujúcu palivovú pumpu so snímačom hladiny paliva (benzín) | 20 |
| 17 | Vyhrievanie zadného okna | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Čerpadlo HCS [SRA] | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Pravý diaľkový svetlomet | Od VIN A289565, X754620:
7,5
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Ľavá smerovka / diaľkové svetlomety | Od VIN A289565, X754620:
7,5
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Motory ovládania okien zadných a napájanie dolného ovládacieho panela | Od VIN A289565, X754620:
25
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Motory ovládania okien predných a napájanie dolného ovládacieho panela | Od VIN A289565, X754620:
25
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K1 | Relé ovládania komfortu sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K2 | Relé čerpadla paliva (benzín) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K4 | Relé odmrazovania zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K5 | Relé čerpadla HCS [SRA] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K6 | Pomocné relé diaľkových svetlometov (od VIN A289565, X754620) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K8 | Dolný ovládací panel / spínač kontaktnej mostíka (od VIN A289565, X754620) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K9 | Relé pre napájanie na napätie terminálu 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Mercedes Trieda M w163 (1997-2005)
Mercedes Trieda M w163, vyrábaný v rokoch 1997 až 2005, bol prvým SUV modelom od Mercedes-Benz, ktorý priniesol kombináciu luxusu a terénnych schopností. Tento model bol známy svojou robustnou konštrukciou a pohodlným interiérom, ktorý ponúkal dostatok priestoru pre pasažierov aj batožinu. Trieda M w163 bola dostupná s rôznymi motorizáciami, vrátane benzínových a dieselových motorov. Medzi najpopulárnejšie patrili motory V6 a V8, ktoré poskytovali dostatočný výkon pre každodenné jazdenie aj náročnejšie terénne podmienky. Vďaka pokročilým technológiám a bezpečnostným prvkom sa tento model stal obľúbeným medzi vodičmi, ktorí hľadali spoľahlivé a výkonné vozidlo.
Schéma poistkovej skrinky Mercedes Trieda M w163
Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes Trieda M w163, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sú poistkové skrinky umiestnené na viacerých miestach, vrátane priestoru pod kapotou a v interiéri vozidla, zvyčajne na strane vodiča. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom v elektrickom systéme vozidla, a preto je dôležité mať prehľad o jej konfigurácii a správnom použití.
