Mercedes-Benz Atego – poistková skrinka
Mercedes-Benz Atego – schéma poistkovej skrinky
Rok výroby:
Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes Atego je poistka F19 v poistkovej skrinke.
Schéma poistiek na hlavnej podpore poistiek
Modul základnej hlavnej poistky (GM)
1) Poistky náhradné
2) Poistky F1 – F41
3) Relé
| Číslo |
Popis |
Ampére [A] |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | Zadné hmlové svetlá, vrátane prívesu | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | Osvetlenie prístrojovej dosky a spínačov;
Systém čistenia svetlometov; Nastavenie prietoku svetlometov; Cluster (terminál 58) |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | Prídavné smerovky | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | Výklopná strecha;
Rádio 24 V; Brzda s častými zastávkami (terminál 30). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | Osvetlenie pracovnej plochy;
LSVA (daň za ťažké vozidlá vo Švajčiarsku) ( terminál 30 ) |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | Neprihlásené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | Distribúcia ( terminál D + ) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | Vyhrievanie vonkajších zrkadiel | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | Napájací zdroj 24 V. | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | Digitálny tachograf;
Set ukazovateľov; Diagnostický konektor (terminál 30). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | Napájací zdroj pre príves ( terminál 30 ) | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | Napájací zdroj pre príves pre ABS ( terminál 30 ) | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | Vnútorné osvetlenie, Toll Collect ( terminál 30 ) | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | Systém čistenia svetlometov | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | Alternátor;
Prevodovka; LSVA (švajčiarska daň za nákladné vozidlá) ( terminál 15 ). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | Pripojenia na odber výkonu | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | Ventilátor, klimatizácia | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | Set ukazovateľov;
Rádio; Telefón; Set hands-free; Fax (terminál 15R). |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | Zapaľovač cigariet | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | Skupina spínačov druhého vodiča | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | Aktivovať zariadenie v dverách vodiča | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | Striekacia tryska čelného skla, smerovky (terminál 30) | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | Pravé stretávacie svetlo | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | Ľavé stretávacie svetlo | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | Pravé diaľkové svetlo | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | Ľavé diaľkové svetlo, kontrolka diaľkových svetiel | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | Zadná lampa;
Bočná lampa; Ľavé obrysové svetlá; Napájací zdroj pre príves; Toll Collect. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | Zadná lampa;
Bočná lampa; Pravé obrysové svetlá; Napájací zdroj pre príves. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | Kontrola prevodovky | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | Riadenie motora ( terminál 15 );
GGVSE: DEAKTIVÁCIA NÚDZOVÉHO REŽIMU. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | Skupina spínačov dverí vodiča;
Nastavenie vonkajších zrkadiel; Zariadenie na čistenie výfukových plynov (terminál 15). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | Štvorkolka;
ESP®; Prídavný vodný ohrievač. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | Striekacia tryska čelného skla;
Smerovky; Napájací zdroj pre príves (terminál 15). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | Brzdové svetlá;
Svetlo cúvania; Napájací zdroj pre príves. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | Senzor kondenzácie;
Napájací zdroj pre príves pre ABS (terminál 15). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | Prídavný vodný ohrievač na vykurovanie | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | Striekacia tryska čelného skla | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | Digitálny tachograf;
Sada ukazovateľov; Airbag (terminál 15). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | Klaksón;
Toll Collect; Diagnostické pripojenie; FleetBoard®; Distribúcia (terminál 15). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | Blokovanie diferenciálu | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | Vykurovanie sedadla | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek na pomocnej poistkovej skrinke
1) Poistky F1 – F14 (A1)
2) Poistky F1 – F14 (A2)
3) Relé (A31 / A32)
| Číslo |
Popis |
Ampére [A] |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | Hodiny vykurovania stacionárneho;
FleetBoard®; Toll Collect (terminál 30). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | Dodatočné vykurovanie | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | Centrálne zamykanie/centrálne zamykanie vylepšené | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | Centrálne zamykanie vylepšené | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | Elektronický brzdový systém;
Zásuvka horáka (terminál 15). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | Zásuvka napájania 12 V. | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | Transformátor napätia 24 V / 12 V / 8 A. | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Transformátor napätia 24 V / 12 V / 15 A. | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | Centrálne zamykanie/centrálne zamykanie vylepšené;
Diaľkové ovládanie; Retardér. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | Sušič stlačeného vzduchu | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | Distribúcia (terminál 30) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | Jednotka čistenia výfukových plynov (terminál 30) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | Náklad zadného veka | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | Kontrola prevodovky | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | Žiarovka pracovnej plochy, retardér | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Č. br |
Popis |
Ampére [A] |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | Vyhrievanie čelného skla | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | Denné svetlá | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | Vyhrievanie čelného skla | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | Chladenie oleja prevodovky, chladič | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Chladenie oleja prevodovky Allison | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | Prídavný elektrohydraulický posilovač riadenia (terminál 30) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | Prídavný elektrohydraulický posilovač riadenia (terminál 15) | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | Prídavné svetlomety | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | Varovné rotujúce svetlo | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | Elektronický brzdový systém (terminál 30) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | Ovládací panel telefónu/navigácie;
Mobilný telefón (terminál 30). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | Nebolo pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | Ovládací panel telefónu/navigácie;
Mobilný telefón (terminál 15). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | Vyhrievanie čelného skla | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | Elektronický brzdový systém (terminál 30) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

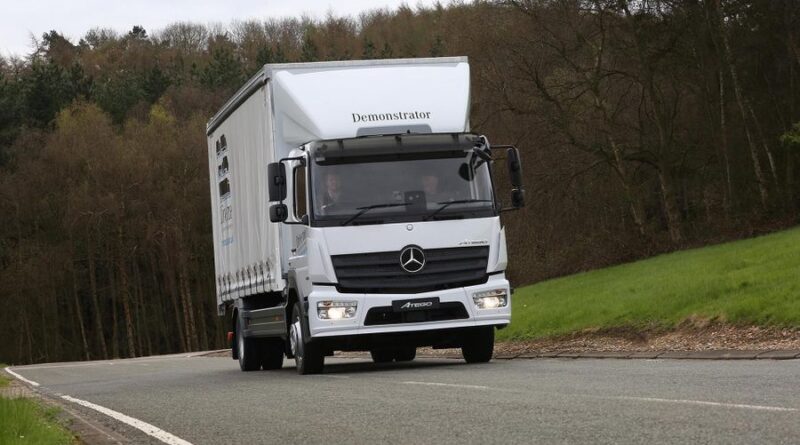

O Mercedes-Benz Atego
Mercedes-Benz Atego je populárny model nákladného vozidla, ktorý je známy svojou spoľahlivosťou a všestrannosťou. Tento model je ideálny pre mestskú distribúciu a stredne ťažké prepravné úlohy. Atego ponúka rôzne možnosti motorov, ktoré zahŕňajú efektívne dieselové agregáty s rôznymi výkonmi, čo umožňuje prispôsobiť vozidlo konkrétnym potrebám zákazníka. Vďaka svojej robustnej konštrukcii a moderným technológiám je Mercedes-Benz Atego obľúbenou voľbou medzi profesionálnymi vodičmi, ktorí hľadajú spoľahlivé a ekonomické riešenie pre svoje podnikanie.
Schéma poistkovej skrinky Mercedes-Benz Atego
Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes-Benz Atego, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza v kabíne vodiča alebo v motorovom priestore, čo umožňuje jednoduchý prístup k poistkám. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
