Mercedes-Benz 190 (1982-1993) – poistková skrinka
Mercedes-Benz 190 (1982-1993) – schéma poistky
Rok výroby: 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993.
Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes 190 (1982-1993) je poistka 19 v poistkovej skrinke.

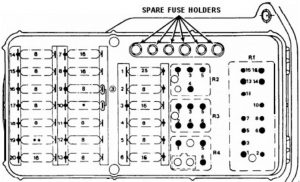

Poistková skrinka
| Č. |
[A] |
Popis |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 8 1) 16 2) 25 3) |
Prídavný ventilátor / ventilátor chladenia Tempmatic Climate Control | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 8 | Karburátor pomocný ventilátor / ventilátor chladenia Tempmatic Climate Control |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 16 | Pomocný ventilátor / ventilátor chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 8 | Pravý svetlomet, kontrolka diaľkových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 8 | Ľavý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 16 | Kombinované relé, zadné odmrazovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 16 | Elektrický motor pravého zadného okna, ľavého predného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 16 | Elektrický motor ľavého zadného okna, pravého predného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 8 | Antiblokovací systém, rezervné svetlá, stredová konzola, kontrolky tempomatu, brzdové svetlá, kontrolky upozornenia (kontrolka rezervy paliva, kontrolka opotrebenia brzdových doštičiek, kontrolka hladiny brzdovej kvapaliny, ručná brzda), elektromagnetický ventil automatickej prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 8 4) 16 5) |
Antivandalizmus, pomocný ventilátor / ventilátor chladenia, ventilátor – elektromagnetická spojka, tempomat, elektronická kontrola motora, vyhrievané sedadlá, ortopedické sedadlá, vyhrievané vonkajšie zrkadlá, pravé vonkajšie zrkadlo, otáčkomer, stierač / umývač skiel, vyhrievaný umývač skiel, indikátor vonkajšej teploty, relé na zastavenie minimálnych otáčok | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 8 | Klaksón, Tempmatic Climate Control, smerovky, systém upozornenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 8 | Zadné vnútorné svetlá, anténa, antivandalizmus, centrálne zamykanie, prídavné svetlá, zadné čítacie svetlo, elektrické sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 8 | Otáčkomer, automatická anténa, hodiny, nočné svetlá, núdzové svetlá, rádio / CD prehrávač, svetlo batožinového priestoru, systém upozornenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 8 | Osvetlenie: prístrojová doska / stredová konzola, stierač / umývač svetlometu, parkovacie / zadné / bočné svetlá, smerovka (pravá strana) / licencia / model prevodovky, systém upozornenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 8 | Svetlá: Parkovacie / zadné / bočné, smerovka (ľavá strana) / licencia / model prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 8 | Hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 8 | Svetlomety (doprava) (tlmené svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 8 | Svetlomety (doprava) (tlmené svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 16 | Zapaľovač cigariet , lampa v priestore na rukavice, rádio, zadné odmrazovanie, posuvná strecha (otváracia strecha) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 16 | Svetlomety, stierač / umývač svetlometu, stierač / umývač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Kombinované relé (zadné odmrazovanie, časovač, stierač / umývač, blikač núdzových svetiel / smeroviek) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé ovládania okien | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Pomocné relé ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé OVP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1) Od modelu z roku 1990 2) Modely od 1984 do 1988 3) Modely od 1987 do 1989 4) Bez vyhrievaných sedadiel 5) S vyhrievanými sedadlami |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

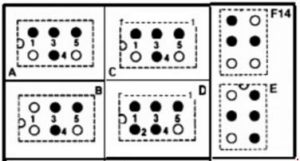

Schéma relé pomocného
| Č. |
[A] |
Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 25 | Od spínačov elektrického sedadla: výška, dopredu-dozadu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 25 | Spínače predných elektrických sedadiel: zadná výška, riadiaca jednotka operadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZA | Relé zásuvky napájania Pomocné relé ventilátora vysoká rýchlosť |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b | Podpora pomocnej poistky (zásuvka napájania) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| do | Pomocné relé ventilátora (201.028 / .034) Dvojité pomocné relé ventilátora (201.025) Relé napájania zásuvky Relé pomocné relé ventilátora vysoká rýchlosť |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| re | Relé stierača svetlometu Ochrana proti krádeži Podpora poistky Relé elektrického sedadla |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| mi | Ohrievač predohrevu zberného potrubia (190E 2.3) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | Poplach proti krádeži (ATA) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Podpora pomocnej poistky
| [A] |
Popis |
| 8 | Mobilný telefón (TRU) |
| 16 | Vyhrievané tesnenia |
| 25 | Spínač ventilátora Tempmatic |
