Mercedes Classe A w169 (2004-2012) – poistková skrinka
Mercedes Classe A w169 (2004-2012) – schéma poistky
Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes Classe A w169 (2004-2012) je poistka 53 v poistkovej skrinke

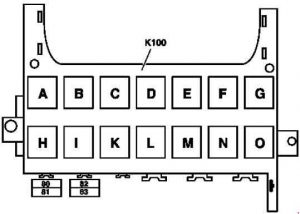

Poistková skrinka v priestore pre nohy pasažiera
Poistková skrinka sa nachádza v priestore pre nohy pasažiera pred sedadlom.
| Číslo | Popis | Amperáže [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Spínač svetiel brzd | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Platné pre kód (U62) Balík svetlá a viditeľnosť: Spínač svetiel brzd. |
5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Vyhrievané zadné sklo | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Riadiaca jednotka prístrojovej dosky EIS [EZS] | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Kontrolér EIS [EZS]; Kontrolér elektrického zámku volantu. | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Platné bez kódu (580) Automatická klimatizácia a bez kódu (581) Automatická klimatizácia komfort: riadiaca jednotka a správa HEAT; Platné pre kód (580) Automatická klimatizácia: riadiaca jednotka a správa AAC [KLA]; Platné pre kód (581) automatická klimatizácia komfort: Riadiaca jednotka a správa komfort AAC [KLA]. |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Klaksón ľavý; Klaksón pravý. | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Relé palivového čerpadla | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Platné pre model 169.090: riadiaca jednotka DC/DC prevodníka | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Riadiaca jednotka panelu ovládania zaveseného | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Riadiaca jednotka ESP a BAS | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Konektor kabeláže regulátora ventilátora/ vnútorné káble | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Platné pre motor 266: obvod 87 relé, motor | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Platné pre motor 640: relé obvod 87, motor | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Modul stĺpca riadenia; Multifunkčný volant. | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Kontrolér predných dverí ľavých | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Kontrolér predných dverí pravých | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Riadiaca jednotka ESP a BAS | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Konektor dátovej zbernice; Riadiaca jednotka PTS. | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Otočný spínač svetla | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Týka sa prevodovky 711, 716: Spínač rezervnej lampy; Týka sa modelu 169.090: Kontrolérkompresora klimatizácie BKGN; Riadiaca jednotka monitorovania energie; Riadiaca jednotka čerpadla podtlaku 1; Riadiaca jednotka čerpadla podtlaku 2. |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Senzor rýchlosti mikromechanický AY | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Riadiaca jednotka systémov udržiavania | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Relé štartovacieho motora | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Prístrojová doska | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Vyhrievanie trysky stierača | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Platné pre motor 640 od 1.9.08: Senzor kondenzácie palivového filtra s vyhrievacím prvkom. | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Riadiaca jednotka elektrického posilňovača riadenia (ES) | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Spínač svetiel brzd; ESP a riadiaca jednotka BAS. | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Týka sa prevodovky 722: Elektronická riadiaca jednotka modulu prevodovky. | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Platné pre prevodovku 722: riadiaca jednotka CVT (automatická prevodovka bez konca). | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Otočný spínač svetla | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Riadiaca jednotka SAM | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Obvod 87F relé | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Centrálny kontrolér brány (vozidlá do 30.11.05); Otočný spínač svetiel; Automatický spínač svetiel; Senzor denného svetla; Senzor dažďa a svetla. | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Platné pre motor 266: Riadiaca jednotka ME-SFI [ME]; Platné pre model 169.090: Riadiaca jednotka monitorovania energie. |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Rádio; Rádiovo-navigačná jednotka; Riadiaca, zobrazovacia a kontrolná jednotka COMAND (Japonsko). | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Kontrolér zadných dverí ľavých | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Kontrolér zadných dverí pravých | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Miesto oddelenia mobilného telefónu; Riadiaca jednotka prívesu. | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka prívesu; Riadiaca jednotka PTS. | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | Riadiaca jednotka bezpečnostných systémov Senzor rozpoznania obsadenosti predného sedadla pasažiera; Predné sedadlo pasažiera obsadené a senzor rozpoznania detskej sedačky | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | Predný zapaľovač cigariet s osvetlením popolníka | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | Motor stierača | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Riadiaca jednotka panelu ovládania zaveseného | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor strechy | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Motor stierača zadného dverí | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | Osvetlenie priestoru odkladacej schránky so spínačom; Osvetlenie kozmetického zrkadla ľavého a pravého; Spínač osvetlenia priestoru pre nohy (balík autoškoly); Spínač monitorovania fungovania pedálu (balík autoškoly); Miesto oddelenia napájania VICS + ETC (Japonsko). | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | Platné pre motor 266: manžeta konektora a svorka 87M1. | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Platné pre motor 640: manžeta konektora svorka 87M1e. | 7.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Platné pre model 169.090: Riadiaca jednotka čerpadla vákuum 1, | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Platné pre motor 266: manžeta konektora svorka 87M2e, | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Platné pre motor 640: manžeta konektora svorka 87M2e. | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | Platné pre motor 640: riadiaca jednotka CDI; Platné pre model 169.090: riadiaca jednotka čerpadla vákuum 2. |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | Riadiaca jednotka telefónna, (Japonsko); Kompenzátor E-net; Univerzálne prenosné rozhranie CTeL (UPCI [UHI]) riadiaca jednotka. | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Reproduktor modulu basov (Japonsko) | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zosilňovač pre audio systém | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Platné pre model 169.090: Riadiaca jednotka nabíjania. | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | Riadiaca jednotka telefónna, (Japonsko); Univerzálne prenosné rozhranie CTEL (UPCI [UHI]); Riadiaca jednotka bodu separácie mobilného telefónu; Systém hlasovej kontroly (VCS [SBS]); Riadiaca jednotka; Týka sa modelu 169.090: Nabíjačka 1. |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | ATA [EDW] / ochrana proti ťahu / riadiaca jednotka vnútornej ochrany; Signál alarmu s prídavnou batériou; Platné pre model 169.090: nabíjačka 2. |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | Ovládací panel horného panelu; Vyhrievaný vankúš predného sedadla naľavo; Vyhrievaný vankúš operadla predného sedadla naľavo; Predné sedadlo napravo vyhrievací prvok; Vyhrievač operadla predného sedadla napravo. | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Vymeniteľná kazeta CD; Riadiaca jednotka multimediálneho rozhrania; Tuner digitálnej televízie; Riadiaca jednotka digitálneho audio prenosu; Bod separácie napájania VICS + ETC (Japonsko). | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Týka sa vládnych vozidiel: Svetelná lišta na streche; Manžeta konektora obvod 30. | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | Platné pre model 169.090: Chladiaci ventilátor; Čerpadlo chladiacej kvapaliny pri nízkej teplote. | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | Bod separácie napätia VICS + ETC (Japonsko) (vozidlá do 31.5.06); Platné pre model 169.090: Riadiaca jednotka elektrického prenosu. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rezerva (vozidlá od 1.6.06) | 7.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka systému núdzového volania (USA) (vozidlá do 31.5.06) | 7.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | Zapaľovač cigariet zadný s osvetlením popolníka Vnútorná zásuvka. | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | Zosilňovač pre audio systém; Reproduktor modulu basov. | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Platné pre model 169.090: Riadiaca jednotka elektrického prenosu. | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | Predný svetlomet naľavo (bi-xenón); Predný svetlomet napravo (bi-xenón). | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modul predného svetlometu naľavo (Hi-Xenon) | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | Rezerva | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modul predného svetlometu napravo (Hi-Xenon) | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | Zásuvka ťahu prívesu (13 pólov) (vozidlá od 1.6.05) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka audio brány (Japonsko) (vozidlá do 31.5.05) | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka SDAR; Riadiaca jednotka systému núdzového volania (USA). | 7.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | Riadiaca jednotka prívesu; Platné pre model 169.090: Riadiaca jednotka brány vozidla. |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | Riadiaca jednotka prívesu (vozidlá do 31.5.05) Zásuvka ťahu prívesu (13 pólov) (vozidlá od 1.6.05). | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Platné pre model 169.090: Riadiaca jednotka systému správy batérie 1. | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | Zámok konektora sedadla vodiča | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | Zámok konektora predného sedadla pasažiera | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | Obvod 15 relé (2) (SA: xenón, mobilný telefón) | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | Rezerva (vozidlá do 31.5.05) | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka audio brány (Japonsko) (vozidlá od 1.6.05); Týka sa vládnych vozidiel: Svetelná lišta na streche. |
25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka systému núdzového volania (USA) (vozidlá od 1.6.05); Riadiaca jednotka SDAR. | 7.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Platné pre model 169.090: Riadiaca jednotka systému správy batérie 2. | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 | Platné pre motor 266: Relé čerpadla vzduchu. | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Platné pre motor 640: Káblovanie motora / konektor komory motora; Výstupná fáza času zapaľovania. | 80 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | Riadiaca jednotka elektrickej asistencie riadenia (ES) | 80 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 66 | Riadiaca jednotka SAM | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 67 | Obvod 15R relé (2) (SE) | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 68 | Platné pre motor 266.920 a motor 266.940 s prevodovkou 722: AAC s integrovanou kontrolou motora prídavného ventilátora. | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Platné pre motory 640.940, 640.941, 266.960, 266.980 a pre motory 266.920, 266.940 s (Háčik na príves): AAC s integrovanou kontrolou motora prídavného ventilátora. | 60 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 69 | Obvod 15R relé (1) | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | Obvod 15 relé (1) | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 71 | Platné pre motor 640: Zosilňovač vykurovania PTC. | 150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72 | Obvod 30 manžeta konektora Riadiaca jednotka multifunkčná vozidla (SVMCU [MSS]) (Taxi). | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Popis | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | Vyhradené pre špeciálne vozidlá | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 81 | Vyhradené pre špeciálne vozidlá | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 82 | Vyhradené pre špeciálne vozidlá | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 83 | Vyhradené pre špeciálne vozidlá | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | Obvod 15R relé (2) (SA) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | Obvod 15R relé (1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | Relé klaksónu fanfáry | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Vyhrievané relé zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | Relé stierača štádium 1/2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | Relé zapnutia/vypnutia stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | Obvod 15 relé (1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | Rezervné relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | Relé čerpadla vzduchu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K | Relé čerpadla paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | Obvod motora 87 Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | Relé štartéra | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N | Obvod 87F relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O | Obvod 15 relé (2) (SA: xenón, mobilný telefón) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Mercedes Classe A w169 (2004-2012)
Mercedes Classe A w169, vyrábaný v rokoch 2004 až 2012, je kompaktný automobil, ktorý sa vyznačuje moderným dizajnom a pokročilými technológiami. Tento model je obľúbený pre svoju spoľahlivosť a efektívne využitie priestoru, čo ho robí ideálnym pre mestské prostredie. Mercedes Classe A w169 ponúka rôzne možnosti motorov, vrátane benzínových a dieselových variantov, ktoré poskytujú vyvážený výkon a úsporu paliva. Interiér vozidla je navrhnutý s dôrazom na komfort a ergonómiu, pričom ponúka množstvo moderných funkcií a bezpečnostných prvkov, ktoré zvyšujú pohodlie a bezpečnosť počas jazdy.
Schéma poistkovej skrinky Mercedes Classe A w169
Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes Classe A w169, ktorá je dôležitá pre správnu údržbu a opravy vozidla. V tomto modeli sa poistková skrinka nachádza na viacerých miestach, typicky pod kapotou a v interiéri vozidla. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správnej funkčnosti elektrických systémov vozidla, a preto je dôležité mať prehľad o jej konfigurácii a správne ju udržiavať.
