Mercedes-Benz SLK R171 (2004-2010) – poistková skrinka
Mercedes-Benz SLK R171 (2004-2010) – schéma poistkovej skrinky
Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes SLK R171 (2004-2010) je poistka 47 v poistkovej skrinke v motorovom priestore.

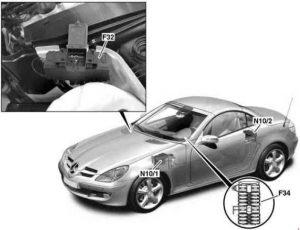

Poistková skrinka – poloha
F32 – Predná poistka predbežného upozornenia
F34 – Interná poistková skrinka
N10 / 1 – Riadiaca jednotka SAM na strane vodiča s poistkou a modulom relé
N10 / 2 – Riadiaca jednotka SAM zadná s poistkou a modulom relé
Poistková skrinka batožinového priestoru
| Č. | Popis | [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Systém informácií a komunikácie vozidla (VICS) (iba Japonsko) (do 2008) | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Nepoužíva sa | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Telefónny systém (do 2008) Jednotka kontroly tlaku pneumatík (od 2009) Jednotka kontroly Parktronic (od 2009) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Skupina čerpadla paliva | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Relé rezervy 2 (situácia k 2009) | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Nepoužíva sa | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Relé rezervy 1 (situácia k 2009) | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Modul zosilňovača antény vľavo, modul zosilňovača antény vpravo (do 2008), zosilňovač antény vzadu vľavo (do 2008) Systém alarmu proti krádeži (ATA [EDW]) Kompensátor |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Systém Parktronic (PTS) (do 2008) | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievanie sedadla, AIRSCARF a jednotka kontroly vyhrievania volantu (situácia k 2009) | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Odmlžovanie zadného okna | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Nepoužíva sa | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Nepoužíva sa | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Osvetlenie batožinového priestoru (do 2008) Telefón CDA (príloha kábla) (do 2008) Čerpadlo bedrovej opierky (od 2009) Jednotka kontroly systému núdzového volania (od 2009) Bod oddelenia napätia VICS + ETC (od 2009) |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Nepoužíva sa | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Centrálne zamykanie vnútorné (do 2008) Uvoľnenie viečka palivovej nádrže (do 2008) Otvor palivovej nádrže Motore CL [ZV] (od 2009) Priestor pre rukavice Motore CL [ZV] (od 2009) Motorový priestor konzoly CL (od 2009) |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Bedrová pumpa (situácia k 2009) | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Digitálne audio rádio (SDAR) (iba USA) (do 2008) Hlasový ovládací systém (VCS) (iba USA) (do 2008) |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Vyhrievanie sedadla, AIRSCARF a jednotka ovládania vyhrievania volantu (situácia k 2009) | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | CD prehrávač s meničom (v odkladacej schránke) (do 2008) Navigačný systém (do 2008) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievanie sedadla, AIRSCARF a jednotka ovládania vyhrievania volantu | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Emergenný komunikačný systém (iba USA) (do 2008) | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievanie sedadla, AIRSCARF a jednotka ovládania vyhrievania volantu | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZA | Relé čerpadla paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b | Relé VICS (iba Japonsko) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| do | Relé rezervy 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| re | Relé rezervy 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| mi | Relé vyhrievania zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fa | Circuit 15R, relé 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| sol | 1 relé zmeny polarity viečka palivovej nádrže | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H. | Relé zmeny polarity viečka palivovej nádrže 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

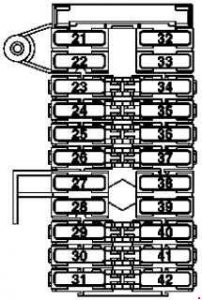

Pannél poistiek palubnej dosky
| Č. | Popis | [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Jednotka riadenia horná mäkká | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Jednotka riadenia ovládacieho panela strechy | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Systém airscarf pre sedadlo vľavo (do 2008) | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Jednotka riadenia multimediálneho rozhrania (situácia k 2009) | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Systém airscarf pre sedadlo vpravo (do 2008) | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bod oddelenia mobilných telefónov (situácia k 2009) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Vyhrievané sedadlá (do 2008) | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zosilňovač pre audio systém (situácia k 2009) | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Rádiové systémy (do 2008) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rádio (situácia k 2009) | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Modul riadenia ľavých dverí | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Modul riadenia pravých dverí | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Jednotka recirkulácie AC | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Sada smeroviek | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Vyhrievaný volant (do roku 2008) | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Motor okna zadného pravého (do roku 2008) Jednotka riadenia horná mäkká (situácia k roku 2009) |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | LHD: modul stĺpika riadenia | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Nastavenie riadenia (do roku 2008) Jednotka riadenia nastavenia predného sedadla na strane vodiča, s pamäťou (situácia k roku 2009) |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Nastavenie predného sedadla pasažiera (do roku 2008) Jednotka riadenia nastavenia predného sedadla na strane pasažiera s pamäťou (situácia k roku 2009) |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Kontrolér EIS [EZS] Kontrolér blokovania elektrického riadenia |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | Panel riadenia horný Automatická klimatizácia (KLA) alebo automatická komfortná klimatizácia (C-AAC) Nastavenie zrkadiel (do roku 2008) Kontrola strechy Vario (VD) (do roku 2008) Duovalve (do roku 2008) Sklopné zrkadlá (do roku 2008) Jednotka riadenia-prevádzková HEAT (situácia k roku 2009) Jednotka riadenia-prevádzková Komfort AAC [KLA] (situácia k roku 2009) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | Hydraulická jednotka s mechanizmom soft top | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | Motor okna zadného ľavého (do roku 2008) Jednotka riadenia horná mäkká (situácia k roku 2009) |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Konektor na pripojenie dát (1.3) (do roku 2008) Jednotka riadenia centrálnej brány |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Rádiové systémy (do roku 2008) Navigačný systém (do roku 2008) Jednotka riadenia systému núdzovej komunikácie (od roku 2009) Jednotka riadenia Digital Audio Broadcasting (od roku 2009) Jednotka riadenia SDAR (od roku 2009) |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | RHD: modul stĺpika riadenia | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

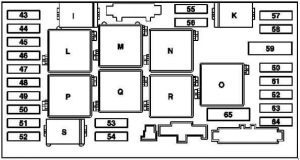

Poistková skrinka v motorovom priestore
| Nr | Popis | [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | Klaksón | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Osvetlenie v odkladacej schránke cez spínač Osvetlenie v priestore medzi opierkami hlavy (situácia k 2009) Osvetlenie v priestore v lakťovej opierke (situácia k 2009) Multifunkčný senzor C-AAC [K-KlA] |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | Riadiaca jednotka airbagu ARMADA (do 2008) Indikátor airbagu a varovná kontrolka (do 2008) Riadiaca jednotka bezpečnostných systémov (od 2009) Obsadené predné sedadlo pasažiera a senzor rozpoznania detskej autosedačky (od 2009; USA) Systém detekcie hmotnosti (WSS) riadiaca jednotka (situácia k 2009; USA) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | Systém stierača (WSA) | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | Zapaľovač cigariet s osvetlením popolníka Interná zásuvka Rádiové systémy (do 2008) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | Nepoužíva sa | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | Riadiaca jednotka airbagu ARMADA (do 2008) Indikátor airbagu a varovná kontrolka (do 2008) Riadiaca jednotka bezpečnostných systémov (od 2009) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Zapína a kontroluje osvetlenie na spínači vonkajších svetlometov | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | Sada indikátorov (do 2008) Nastavenie dosahu svetlometov (HRA) (do 2008) Elektrický ventilátor nasávania pre motor / klimatizáciu (do 2008) |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modul výkonu HRA (situácia k 2009) Platí pre motor 113.989 (SLK55 AMG): Ventilátor motora riadiaca skrinka (situácia k 2009) |
7,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | Štartovanie | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | Obvod riadenia motora 87 / M1 (do 2008) Riadiaca jednotka SAM zadná s poistkou a modulom relé (od 2009) Relé štartovania (od 2009) Týka sa motorov 271, 272: Riadiaca jednotka ME-SFI [ME] (od 2009) Platí pre motor 113.989 (SLK 55 AMG): Riadiaca jednotka ME-SFI [ME] (situácia k 2009) Platí pre motor 113.989 (SLK 55 AMG): Obvod 87 Spojovací konektor M1e (situácia k 2009) Týka sa motora 272: Obvod 87 spojenie M1e (situácia k 2009) |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | Kontrola motora, obvod 87 / M2 (do 2008) AAC s integrovanou kontrolou ventilátora motora (situácia k 2009) Platí pre motor 113.989 (SLK55 AMG), 272: Relé čerpadla vzduchu (situácia k 2009) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | Nastavenie dosahu svetlometov (HRA) Spínač svetiel cúvania (do 2008) Platí pre prevodovku 722: Riadiaca jednotka elektrická (VGS) (do 2008) Platí pre prevodovku 722: Riadiaca jednotka elektronická modul páky prevodovky (od 2009) Platí pre prevodovku 722,6 : Riadiaca jednotka ETC [EGS] (situácia k 2009) |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | Elektronický stabilizačný program (ESP) | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | Riadiaca jednotka EIS [EZS] Platí pre motor 113.989 (SLK 55 AMG), 272: Riadenie motora |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | Nepoužíva sa | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | ESP [elektronický stabilizačný program] (čerpadlo) | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | ESP (blokovanie ventilov) | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | Nie je použité | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | Pripojovací konektor dát Spínač vonkajších svetiel |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | Spínač vonkajších svetiel | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 | Rádiové systémy (do roku 2008) Navigačný systém (do roku 2008) |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | Platné pre motor 113.989 (SLK 55 AMG), 272: Elektrické čerpadlo vzduchu | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ja | Modul relé FAN (do roku 2008) Relé klaksón Fanfare I (stav k roku 2009) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K. | Circuit 87 relé, rám | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | Relé stierača, fáza 1-2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | Relé obvodu 15R | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N | Rezervné relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O | Platné s motorom 113.989 (SLK55 AMG), motor 272: Relé čerpadla vzduchu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P. | Relé obvodu 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q | Relé zapínania a vypínania stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R | Circuit 87 relé, motor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S | Relé štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

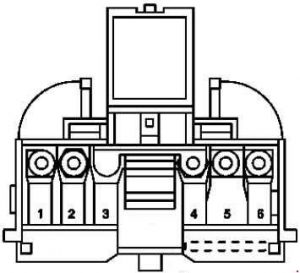

Predná koľaj
| Nr | Popis | [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Poistková skrinka vnútorná | 125 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Modul riadenia SAM zadný s poistkou a modulom relé | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Rezerva | 125 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Modul riadenia SAM na strane vodiča s modulom poistky a relé, časť 1 | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Elektrický ventilátor nasávania pre motor / klimatizáciu | 125 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Modul riadenia SAM na strane vodiča s modulom poistky a relé, časť 4 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Mercedes-Benz SLK R171 (2004-2010)
Mercedes-Benz SLK R171, vyrábaný v rokoch 2004 až 2010, je športový roadster, ktorý sa vyznačuje elegantným dizajnom a výkonnými motormi. Tento model ponúka širokú škálu motorových možností, vrátane štvorvalcových a šesťvalcových motorov, ktoré poskytujú rôzne úrovne výkonu a efektivity. SLK R171 je známy svojím pevne skladacím strešným systémom, ktorý umožňuje premeniť vozidlo z kupé na kabriolet v priebehu niekoľkých sekúnd. Interiér vozidla je navrhnutý s dôrazom na komfort a luxus, pričom ponúka moderné technológie a kvalitné materiály.
Schéma poistkovej skrinky Mercedes-Benz SLK R171
Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes-Benz SLK R171, ktorá je nevyhnutná pre identifikáciu a riešenie problémov s elektrickými komponentmi vozidla. Poistková skrinka sa zvyčajne nachádza v priestore pre nohy vodiča alebo v motorovom priestore. Schémy obsahujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre udržanie bezpečnosti a funkčnosti vozidla, preto je dôležité mať prehľad o jej usporiadaní a obsahu.
