Mercedes-Benz Classe B W242, W246 (2012-2018) – poistková skrinka

Peter Novák

Mercedes-Benz trieda B w242, w246 (2012-2018) – schéma poistkovej skrinky

Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes trieda B w242, w246 (2012-2018) je poistka 72 v poistkovej skrinke (vano nohy cestujúceho).

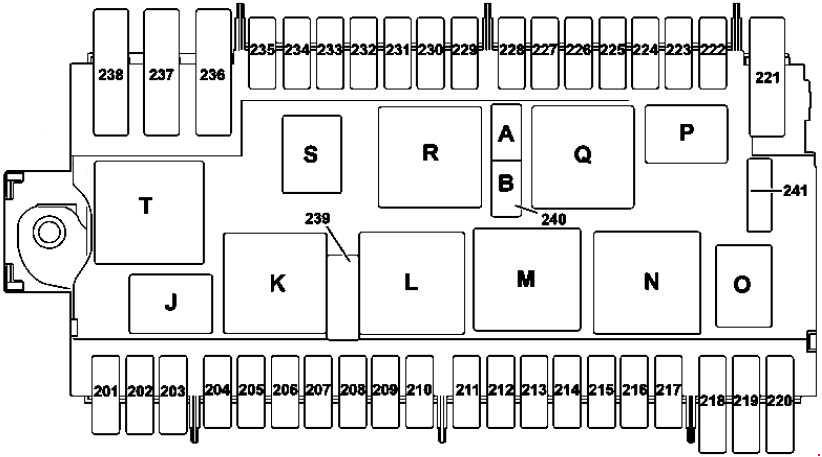

Poistková skrinka v motorovom priestore

Poistková skrinka v motorovom priestore
Mercedes-Benz trieda B w242, w246 – schéma poistkovej skrinky – motorový priestor
Číslo Popis Amperáž [A]
201 Siréna upozornenia 5
202 Jednotka riadenia stacionárneho vykurovania 20
Elektrické ovládanie (W242):

Obvod 87 relé jednotky riadenia parkovacej brzdy.

 5
203 LED svetlomet:

predný pravý svetlomet.

 15
Elektrické ovládanie (W242):

Jednotka riadenia pohonného ústrojenstva

 5
204 Jednotka elektronického riadenia stabilizačného programu 25
205 Hlasný trúbenie ľavý;

Hlasný trúbenie pravý.

 15
206 Platné pre motor 651:

Jednotka riadenia CDI

Platné pre motor 607:

Jednotka riadenia pohonného ústrojenstva;

Elektrické ovládanie (W242):

Relé čerpadla podtlaku pre asistenciu bŕzd;

Relé obvodu 87M.

 5
207 Týka sa naftového motora:

Relé obvodu 87M

Elektrické ovládanie (W242):

Izolačná ventil pre chladenie batérie s vysokým napätím

Jednotka riadenia parkovacej brzdy

 5
208 Platné pre motor 133, 607:

Relé obvodu 87

 7.5
Elektrické ovládanie (W242):

Motor ventilátora

 5
209 LED svetlomet:

predný ľavý svetlomet

 15
Elektrické ovládanie (W242):

Rezerva

 –
210 Vyhrievané relé predného čelného skla 5
od 03.11.2014 s výnimkou (kanadská verzia):

Relé predného štartovacieho motora

 5
211 Ovládanie na zemný plyn (W242):

Jednotka riadenia CNG

 7.5
Elektrické ovládanie (W242):

Obehové čerpadlo vykurovacieho okruhu

 15
212 Platné pre motor 133, 270:

Prepojovací manžeta, obvod 87M3;

Týka sa motora 651:

Vyhrievací prvok výfukovej rúry;

Vyhrievací prvok termostatu chladiacej kvapaliny;

Bypass ventil chladiča recirkulácie výfukových plynov;

Týka sa motora 607 (norma o emisiách EU5):

Senzor kyslíka pred katalyzátorom;

Prevodový tlak aktivačného prvku polohovača;

Týka sa motora 607 (norma o emisiách EU6):

Senzor kyslíka pred katalyzátorom;

Týka sa motora 607:

Jednotka riadenia CDI;

Elektrické ovládanie (W242):

Elektrické ovládanie a čerpadlo chladiacej kvapaliny preplňovaného.

 15
213 Platné pre motory 133, 270, 651:

Prepojovací manžeta, obvod 87 M2e

Týka sa motora 607 (norma o emisiách EU5):

Vačkový hriadeľ;

Senzor Hall;

Jednotka riadenia CDI;

Ventil riadenia množstva;

Týka sa motora 607 (Norma o emisiách EU6):

Senzor kyslíka za katalyzátorom;

Jednotka riadenia CDI;

Elektrické ovládanie (W242):

Čerpadlo chladiacej kvapaliny systému chladenia batérie 1.

 15
214 Platné pre motory 133, 270, 651:

Prepojovací manžeta, obvod 87 M4e

 10
Elektrické ovládanie (W242):

Čerpadlo chladiacej kvapaliny systému chladenia batérie 2

 15
215 Platné pre benzínový motor:

Zapaľovacia cievka valca 1;

Zapaľovacia cievka valca 2;

Zapaľovacia cievka valca 3;

Zapaľovacia cievka valca 4;

Týka sa motora 651:

Ventil riadenia množstva;

Týka sa motora 607:

Jednotka riadenia CDI;

Regulátor tlaku preplňovania;

Ventil riadenia množstva.

 20
Elektrické ovládanie (W242):

Jednotka riadenia teploty;

Jednotka riadenia pohonného ústrojenstva Gateway;

Elektrické ovládanie (W242) od 03.11.2014:

Distribútor vysokého napätia.

 5
216 Platné pre benzínový motor:

Jednotka riadenia ME-SFI;

Platné pre motor 607:

Jednotka riadenia pohonného ústrojenstva.

 5
217 Platné s prevodovkou 724:

W   úplne integrovaná jednotka riadenia prevodovky s dvojitou spojkou.

 25
218 Jednotka elektronického riadenia stabilizačného programu 5
219 Elektrické ovládanie (W242):

Jednotka riadenia parkovacej brzdy.

 5
220 Obehové čerpadlo prevodového oleja 10
221 Elektrické ovládanie (W242):

Podtlakové čerpadlo

 40
222 Elektrické ovládanie (W242):

Elektrický kompresor chladiaceho média

 7.5
223 Rezerva –
224 Elektronický kontrolér DISTRONIC;

Jednotka riadenia ASSIST PREVENCIE KOLÍZIE.

 7.5
225 Elektrické ovládanie (W242):

Riadiaca jednotka pohonnej jednotky.

 5
226 Ovládanie na zemný plyn (W242):

Riadiaca jednotka CNG;

Elektrické ovládanie (W242):

Riadiaca jednotka nabíjačky;

Riadiaca jednotka výkonovej elektroniky.

 5
227 Elektrické ovládanie (W242):

Riadiaca jednotka výkonovej elektroniky.

 5
228 Elektrické ovládanie (W242):

Generátor zvuku elektrického vozidla

 5
229 Skupina predného svetlometu vľavo 5
230 Riadiaca jednotka elektroniky programu stability 5
231 Skupina predného svetlometu vpravo 5
232 Riadiaca jednotka svetlometov 15
233 Rezerva –
234 Platné pre motor 607:

Riadiaca jednotka pohonnej jednotky

 5
Elektrické ovládanie (W242):

Distribútor vysokého napätia

 10
235 Platné pre motor 607:

Motor ventilátora;

Aktuátor lamiel chladiča.

 7.5
Platné pre motor 133:

Obehové čerpadlo chladiča preplňovaného vzduchu;

Obehové čerpadlo chladiča preplňovaného vzduchu.

 7.5
236 Riadiaca jednotka SAM 40
237 Riadiaca jednotka elektroniky programu stability 40
238 Vyhrievané predné sklo 50
239 Relé rýchlosti stieračov 1/2 30
240A Relé 50 štartovacieho motora 25
Elektrické ovládanie (W242):

Riadiaca jednotka pohonnej jednotky

 7.5
240B Circuit 15 relé (nie blokované) 25
241 Elektrické ovládanie (W242):

Vyhrievač PTC vysokého napätia

 7.5
Relé
J Relé klaksónu fanfara
K. Relé rýchlosti stieračov 1/2
L Relé zapnutia/vypnutia stieračov predného skla
M Obvod štartovacieho motora 50 relé;

Elektrické ovládanie (W242):

Obvod 87 relé.
N Relé obvodu 87 M.
O ECO start / stop:

Relé obehového čerpadla prevodového oleja;

Elektrické ovládanie (W242):

Obvod 87 relé riadiacej jednotky zámku parkovania.
P. Rezervné relé (F58kP)
Q Obvod 15 relé (nie blokované);

Elektrické ovládanie (W242):

Relé napájania čerpadla podtlaku asistenta brzdy (F58kQ).
R Relé obvodu 15
S Obvod 87 relé
T Vyhrievané relé predného skla

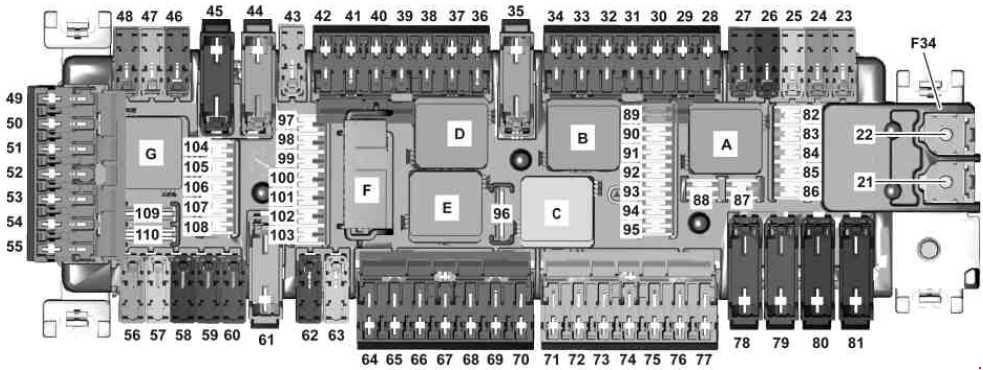

Poistková skrinka v priestore pre cestujúcich

Poistková skrinka v priestore pre cestujúcich
Mercedes-Benz Classe B w242, w246 – schéma poistiek – priestor pre cestujúcich
Číslo Popis Amperáž [A]
21 Týka sa naftového motora:

Amplifikátor vykurovania PTC

 150
22 Dodatočné relé batérie pre funkciu ECO štart / stop 200
23 Ovládač predných dverí naľavo 30
24 Ovládač predných dverí napravo 30
25 Riadiaca jednotka SAM 30
26 Dodatočný spojovací manžeta batérie ECO štart / stop 10
27 Modul poistiek a relé v motorovom priestore 30
28 Riadiaca jednotka generátora zvuku vo vozidle;

Elektrické ovládanie (W242):

Riadiaca jednotka správy teploty.

 5
29 do 02.11.2014:

Zásuvka prívesu;

Situácia k 03.11.2014:

Riadiaca jednotka rozpoznávania prívesu.

 15
30 Riadiaca jednotka rozpoznávania prívesu 5
31 4MATIC:

Ovládač   systému pohonu všetkých kolies

 5
32 Riadiaca jednotka modulu svetla na riadenie 5
33 Ovládací panel Audio / COMAND 5
34 Riadiaca a operačná jednotka ACC 7,5
35 Vykurovanie zadného okna 40
36 Riadiaca jednotka sedadla vodiča;

Riadiaca jednotka nastavenia bedrovej opierky sedadla vodiča.

 7,5
37 Displej Audio / COMAND 7,5
38 Riadiaca jednotka dodatočného systému zadržiavania 7,5
39 Riadiaca jednotka zaveseného ovládacieho panela 10
40 Platné pre motor 651 (nariadenie o emisiách EU6):

Riadiaca jednotka pohonného systému

 15
Elektrické ovládanie (W242):

Riadiaca jednotka pohonného systému

 5
41 Modul riadenia panoramatického strešného okna 30
42 Rádio (Audio 5 USB, Audio 20 CD, Audio 20 CD s meničom CD);

Riadiaca jednotka COMAND.

 5
Rádio (Rádio 20, Audio 20 USB) 25
43 Riadiaca jednotka parkovacieho systému 5
44 Reverzibilný navijak predný naľavo pre núdzové napätie 40
45 Reverzibilný navijak predný napravo pre núdzové napätie 40
46 Riadiaca jednotka predného sedadla pasažiera;

Riadiaca jednotka nastavenia bedrovej opierky sedadla pasažiera.

 7,5
47 Modul navigácie 7,5
Riadiaca jednotka systému adaptívneho tlmenia 25
48 Rezerva –
49 Riadiaca jednotka pre kit na ovládanie pre iPhone ® 7,5
Motor ventilátora COMAND 5
50 Rezerva –
51 Rezerva –
52 Elektrické ovládanie (W242):

Motor aktívneho zámku parkovania

 30
53 Rezerva –
54 Rezerva –
55 Modul komunikácie telematických služieb;

Riadiaca jednotka KEYLESS-GO.

 5
56 Riadiaca jednotka modulu svetla na riadenie 10
57 Asistent udržiavania jazdného pruhu:

Multifunkčná riadiaca jednotka vozidla pre špeciálne použitie

 30
Špeciálne vozidlo:

Riadiaca jednotka vozidla pre špeciálne použitie

 7.5
Elektrické ovládanie (W242):

Obvod motora aktívneho zámku parkovania 87 relé (F34kG)

 5
58 Poistková skrinka vozidla pre núdzové použitie 30
59 Ovládanie predného sedadla pasažiera, uni 30
60 Riadiaca jednotka sedadla vodiča 30
61 Riadiaca jednotka zosilňovača audio systému 40
62 Týka sa prevodovky 711:

Elektrický zámok riadenia

 20
63 Riadiaca jednotka systému napájania 25
Elektrické ovládanie (W242):

Kontrolný port pohonného systému

 5
64 Riadiaca jednotka elektronická pre platby;

Riadiaca jednotka venovaná komunikácii na krátke vzdialenosti.

 1
65 Žiarovka v odkladacej schránke 5
66 Poistková skrinka vozidla pre núdzové použitie 15
Rozhranie vozidla pre špeciálne použitie 5
67 Rezerva –
68 Rezerva –
69 Rezerva –
70 Zásuvka centrálnej konzoly vzadu 25
71 Zásuvka batožinového priestoru 25
72 Predný zapaľovač cigariet s osvetlením popolníka;

Zásuvka napájania vnútri vozidla.

 25
73 Kontrolór elektrickej parkovacej brzdy 30
74 Kontrolór elektrickej parkovacej brzdy 30
75 Riadiaca jednotka rozpoznávania prívesu 20
Elektrický pohon (W242):

Riadiaca jednotka systému správy batérie (N82 / 2)

 5
76 Riadiaca jednotka rozpoznávania prívesu (N28 / 1) 25
Elektrický pohon (W242):

Riadiaca jednotka blokovania parkovania

 5
77 Riadiaca jednotka rozpoznávania prívesu 25
78 Poistková skrinka vozidla pre núdzové situácie 40
79 Riadiaca jednotka SAM 40
80 Riadiaca jednotka SAM 40
81 Regulátor ventilátora 40
82 Riadiaca jednotka panelu ovládania 10
83 Elektronická riadiaca jednotka zapaľovania 7,5
84 Riadiaca jednotka horného ovládacieho panela 5
85 ATA [EDW] / ochrana proti ťahaniu / riadiaca jednotka vnútornej bezpečnosti 5
86 Zosilňovač FM, AM a CL antény [ZV];

od 01.06.2016:

Zosilňovač / kompenzátor antény systému mobilnej telefónie.

 5
87 Diagnostický konektor 10
88 Set ukazovateľov 10
89 Spínač vonkajších svetiel 5
90 Inteligentný radarový senzor ľavého zadného nárazníka;

Inteligentný radarový senzor pravého zadného nárazníka.

 5
91 Spínač monitorovania činnosti pedála;

Spínač osvetlenia priestorov pre nohy;

Elektrický pohon (W242):

Riadiaca jednotka systému správy batérie.

 5
92 Riadiaca jednotka systému napájania;

Elektrický pohon (W242):

Riadiaca jednotka pohonného systému dverí.

 5
93 Kontrolór elektrickej parkovacej brzdy 5
94 Riadiaca jednotka systému dodatočného zadržiavania 7,5
95 Rozpoznávanie obsadenosti predného sedadla pasažiera a

riadiaca jednotka systému detekcie hmotnosti ACSR (WSS)

 7,5
96 Motor stierača zadného dverí 15
97 Elektrický konektor mobilného telefónu 5
98 Riadiaca jednotka SAM 5
99 Riadiaca jednotka monitorovania tlaku v pneumatikách 5
100 Platné pre motor 133:

INTERFACCIA DIRECT SELECT

 5
101 4MATIC:

Kontrolór  systému pohonu všetkých kolies

 10
102 Prijímač diaľkového ovládania stacionárneho ohrievača;

Elektrický pohon (W242):

Riadiaca jednotka pohonného systému;

Platné pre vozidlá AMG od 01.09.2015:

Riadiaca jednotka režimu prenosu;

od 01.06.2016:

Spínač antény pre telefónny a stacionárny ohrievač.

 5
103 Riadiaca jednotka systému núdzového volania;

Komunikačný modul telematických služieb;

Riadiaca jednotka HERMES.

 5
104 Riadiaca jednotka multimediálneho rozhrania;

Jednotka multimediálneho pripojenia.

 5
105 Riadiaca jednotka Digital Audio Broadcasting;

Riadiaca jednotka digitálneho audio satelitného rádia (SDAR).

 5
Modul ladidla 7,5
106 Viacúčelová kamera 5
107 Digitálny TV tuner 5
108 do 31.05.2016:

Kamera na cúvanie

 5
od 01.06.2016:

Kamera na cúvanie

 7,5
109 Elektrický konektor nabíjacej zásuvky 20
110 Kontrolór rádia COMAND;

Kontrolór zvuku motora.

 30
Relé
A Relé obvodu 15
B Relé zadného stierača
C Obvod relé 15R2
D Vyhrievané relé zadného skla
E Obvod relé 15R1
F Obvod relé 30g
G Elektrický pohon (W242):

Obvod 87 relé motora aktívatora blokovania parkovania

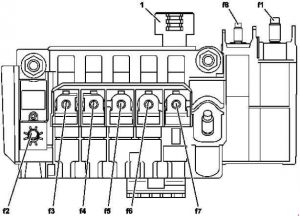

Poistková skrinka elektrická predná

Poistková skrinka elektrická predná
Mercedes-Benz Classe B w242, w246 – schéma poistkovej skrinky – elektrická predná skrinka

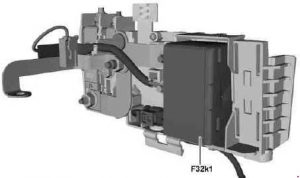

Poistková skrinka elektrická predná - 2
Mercedes-Benz Classe B w242, w246 – schéma poistkovej skrinky – elektrická predná skrinka
Č. Popis Amperáž [A]
1 Alternátor 300
Elektrické ovládanie (W242):

Riadiaca jednotka DC / DC prevodníka

 400
2 Poistková skrinka vnútri vozidla 200
Týka sa naftového motora:

Interná poistková skrinka vozidla

 250
3 Elektrická riadiaca jednotka asistencie riadenia 100
4 Riadiaca jednotka SAM 40
5 Motor ventilátora 80
6 Platí pre motor 607:

Riadiaca jednotka kúrenia paliva

 70
7 Platí pre motor 607 (normatíva o emisiách EU5):

Riadiaca jednotka pre DPF regeneráciu ohrievača

 125
8 Platí pre motory 607, 651:

Výstupné štádium žhavenia

 100
Relé
F32k1 Relé odpojenia

O Mercedes-Benz Classe B W242, W246 (2012-2018)

Mercedes-Benz Classe B W242 a W246, vyrábané v rokoch 2012 až 2018, sú kompaktné rodinné vozidlá, ktoré sa vyznačujú priestranným interiérom a modernými technológiami. Tieto modely sú známe svojou spoľahlivosťou a komfortom, pričom ponúkajú rôzne možnosti motorov vrátane benzínových a dieselových variantov. V závislosti od výbavy môžu byť vozidlá vybavené pokročilými bezpečnostnými systémami, ako sú asistent udržiavania v jazdnom pruhu alebo adaptívny tempomat. Ich elegantný dizajn a kvalitné spracovanie interiéru robia z modelov W242 a W246 obľúbenú voľbu medzi vodičmi, ktorí hľadajú praktické a štýlové vozidlo.

Schéma poistkovej skrinky Mercedes-Benz Classe B W242, W246

Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes-Benz Classe B W242 a W246, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla, pod prístrojovou doskou na strane vodiča, a ďalšia môže byť umiestnená v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku vozidla, preto je dôležité mať k dispozícii presnú schému poistkovej skrinky.

Post correlati:

  1. Mercedes-Benz Classe C w202 motor C280 (1999) – poistková skrinka
  2. Mercedes-Benz 190E (1990) – poistková skrinka
  3. Mercedes-Benz Classe S A217/C217/W222 (2014-2019…) – poistková skrinka
  4. Mercedes-Benz Classe C W204 (2007-2014) – poistková skrinka
  5. Mercedes-Benz Classe C W203 (2000-2007) – poistková skrinka
  6. Mercedes-Benz Vito W638 (1996-2003) – poistková skrinka
  7. Mercedes ML W163 (1997-2005) – batérie
  8. Mercedes SL R230 (2001-2012) – batérie
Leggere  Mercedes-Benz SLK R171 (2004-2010) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
