Mercedes-Benz Classe C W204 (2007-2014) – poistková skrinka

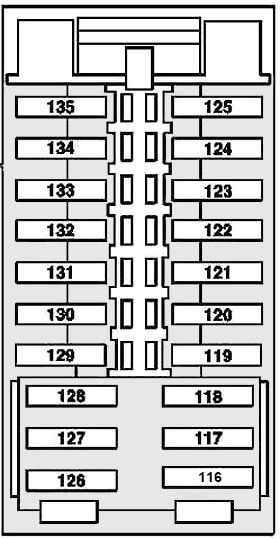

Mercedes-Benz Trieda C w204 (2007-2014) – schéma poistkovej skrinky
Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Model: C180, C200, C250, C280, C300, C350, C63, AMG
Poistky zapaľovača cigariet (zásuvky napájania) v Mercedes-Benz Trieda C sú poistka č. 9 (zásuvka napájania v odkladacej schránke) v poistkovej skrinke motorového priestoru a poistky č. 71 (predný zapaľovač cigariet, predná vnútorná zásuvka napájania), č. 72 (Konektorová skrinka priestoru pre náklad, zásuvka napájania 115 V), č. 76 (vnútri zásuvky napájania) v poistkovej skrinke batožinového priestoru.

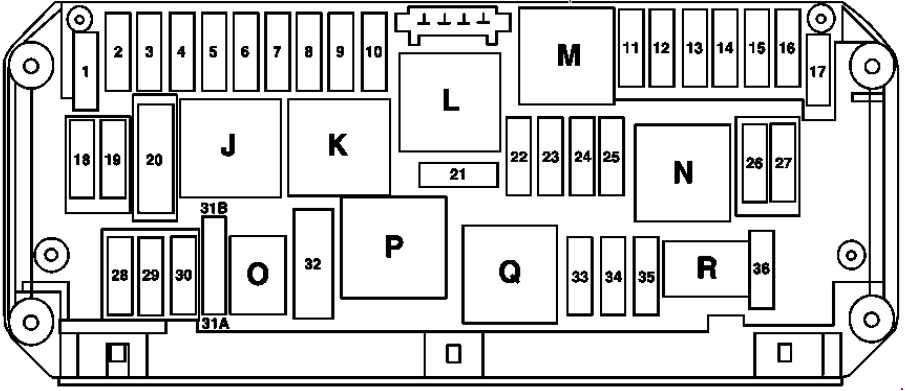

Poistková skrinka v motorovom priestore
| Č. | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Riadiaca jednotka elektronického programu stability | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Kontrolér predných dverí vľavo | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Platné do 31.3.10:
Kontrolér predných dverí vpravo Platné od 1.4.10 s modelom 204.0 / 2/9: Kontrolér zadných dverí vpravo |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | do 31.08.08:
Regulátor palivového čerpadla; Dôležité pre motor 156 do 31.08.08: Regulátor palivového čerpadla – pravý a ľavý; Dôležité pre motor 642, motor 651: Filter paliva so senzorom kondenzácie vykurovacieho prvku; Dôležité pre motor 651 do 31.5.10, motor 646: Kontrolér senzora kondenzácie filtra paliva s vykurovacím prvkom. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Platné pre dieselový motor od 1.9.08:
Senzor kondenzácie filtra paliva s vykurovacím prvkom; Platné pre motor 276 (USA, Južná Kórea): Ventil uzávierky nádrže s aktívnym uhlím; Platné pre model 204.0 / 2/3 od 1.3.11, 204.9 od 1.6.12: Riadiaca jednotka svetlometov. |
20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Riadiaca jednotka SAM zadná s poistkou a modulom relé;
Platné od 1.6.10: Spínač vonkajších svetiel; Platné pre motor 156 Série čierna od 1.7.11: Relé okruhu chladiacej kvapaliny diferenciálu zadnej nápravy. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Týka sa dieselového motora:
Riadiaca jednotka ME-SFI [ME]; Týka sa benzínového motora: Riadiaca jednotka CDI. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Motor štartéra | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Dodatočná riadiaca jednotka systému udržania | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Napájací zdroj v odkladacej schránke | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Motor stierača | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Displej Audio / COMAND;
Ovládací panel Audio / COMAND; Podpora pre navigačný modul. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Riadiaca jednotka automatického a klimatizačného systému;
Horný ovládací panel. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Riadiaca jednotka modulu stĺpika riadenia;
Multifunkčná kamera. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Riadiaca jednotka elektronického programu stability | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka svetlometov | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Dodatočná riadiaca jednotka systému udržania | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Diagnostický konektor (do 31.5.09);
Elektrický konektor pre mobilný telefón; Týka sa prevodovky 722: Riadiaca jednotka elektronického modulu páky prevodovky. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Funkcia ECO štart / stop:
Elektrické čerpadlo oleja prevodovky |
20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Modul riadenia so sklenenou strechou;
Riadiaca jednotka s ovládacím panelom. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Platné do 30.11.09:
Spínač vonkajších svetiel; Platné pre model 204.0 / 2 od 1.3.11, model 204.3: Horná riadiaca jednotka ovládacieho panela; Platné pre model 204.0 / 2 do 28.2.11, model 204.9: Klimatizácia na palubnej doske; LIN plášť konektora kladného kábla; Interiér vozidla a zväzok káblov pre elektrický konektor zadného svetla. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Kontrolér elektrického zámku riadenia;
Riadiaca jednotka elektronického zámku zapaľovania. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Riadiaca jednotka elektronického programu stability | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Spínač brzdových svetiel;
Spínač lampy v odkladacej schránke; Rozpoznanie obsadenosti predného sedadla spolujazdca a elektrická poistka ACSR pre predbežnú inštaláciu systému elektronického platenia (Japonsko). |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Motor ventilátora motora s vnútorným spaľovaním a klimatizácie s integrovanou reguláciou;
Elektrický konektor vnútorného zväzku a zväzok káblov motora. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Elektrický konektor zväzku vnútorných káblov a zväzku káblov motora;
Týka sa dieselového motora: Riadiaca jednotka SAM zadná s modulom poistiek a relé; Riadiaca jednotka CDI; Terminál 87 plášť konektora; Týka sa motora 271: Terminál 87 plášť konektora M1e; Týka sa motora 272: Obvod 87 plášť konektora M1i. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Elektrické pripojenie pre vnútorný zväzok káblov a pripojenia motora zväzku vnútri a zväzok elektrických káblov motora konektora;Dôležité pre motor 642:Mriežky chladiča pohonu;Dôležité pre motor 272: Terminál 87 M1E plášť pripojenia; Dôležité pre dieselový motor: Plášť terminálu 87 konektora; Dôležité pre motor 646: Riadiaca jednotka CDI. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Platí pre motor 156, 271, 272, 274, 276:
Riadiaca jednotka ME-SFI [ME]; Platí pre dieselový motor: Senzor kyslíka pred katalyzátorom; Platí od 1.6.10 pre model 204.3 s motorom 651 športová verzia: Zvuk výfukového systému riadiacej jednotky generátora. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Rádio;
Rádio so systémom automatického pilota; Riadiaca jednotka COMAND. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Elektrická riadiaca jednotka zámku riadenia;
Elektronická riadiaca jednotka zámku zapaľovania; Týka sa dieselového motora: Riadiaca jednotka CDI; Týka sa benzínového motora: Riadiaca jednotka ME-SFI [ME]. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Súprava ukazovateľov | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Skupina predného svetla vpravo | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Skupina predného svetla vľavo;
Platí pre motor 642: Elektrický konektor pre skupinu vnútorných káblov a skupinu káblov motora. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31A | Hlasný trúbka vľavo;
Hlasný trúbka vpravo. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31B | Hlasný trúbka vľavo;
Hlasný trúbka vpravo. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Týka sa motorov 156, 271, 272, 276:
Elektrická pumpa vzduchu |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Platí pre motor 156:
Motor ventilátora chladiča oleja |
20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Platí pre prevodovku 722.6:
Elektronická riadiaca jednotka prevodovky; Platí pre prevodovku 722.9: Úplne integrovaná riadiaca jednotka prevodovky. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Platí pre motory 271, 272 od 1.9.08:
Regulátor čerpadla paliva; Platí pre motor 156 od 1.9.08: Regulátor čerpadla paliva vľavo; Regulátor čerpadla paliva vpravo. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Platí od 1.3.11:
Elektronická riadiaca jednotka programu stability. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Platí od 1.3.11:
Elektrický regulátor DISTRONIC; Platí pre model 204.902 / 982/984: Elektrická asistencia riadenia. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | Relé obvod 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K. | Relé terminál 15R | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | Rezervné relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | Obvod 50 relé štartéra | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O | Obvod motora 87 Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O | Relé trúbky fanfáry | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P. | Platí pre motory 156, 272, 276:
Relé sekundárneho vstrekovania vzduchu |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q | Rezervné relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R | Obvod rámu 87 relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

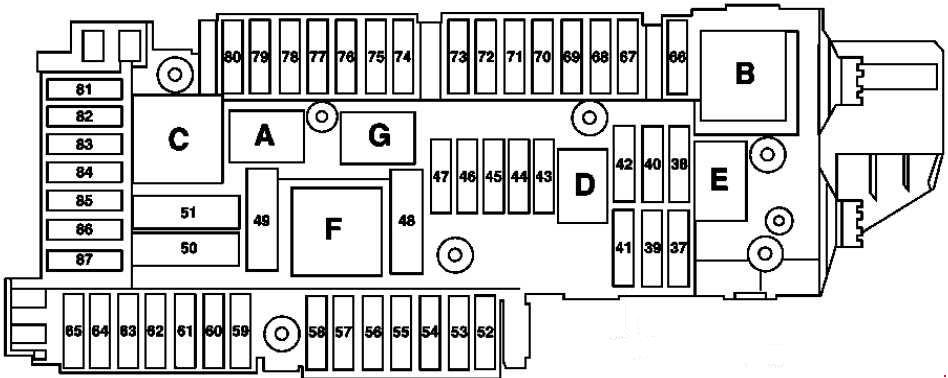

Poistková skrinka v batožinovom priestore
do 31.05.2009
od 1.06.2009
| Č. | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | od 2008:
Sedadlo vodiča Elektromagnet opierka hlavy NECK-PRO; Predné sedadlo pasažiera Elektroventil opierka hlavy NECK-PRO. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| až do 2008:
Sedadlo vodiča Elektroventil opierka hlavy NECK-PRO; Predné sedadlo pasažiera Elektroventil opierka hlavy NECK-PRO. |
7,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | Motor stierača zadného veka | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | Platné pre model 204.0 / 2/9 s výnimkou vozidiel pre Spojené kráľovstvo do 31.5.09:
Ovládač zadných dverí vľavo |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Platné pre model 204.0 / 2/9 do 31.3.10:
Ovládač zadných dverí vpravo; Platné od 1.4.10 Ovládač predných dverí vpravo, |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | Platné pre benzínový motor alebo motor 642 od 1.12.09 alebo motor 651 od 1.6.09:
Riadiaca jednotka čerpadla paliva |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Platné pre motor 646 alebo motor 642 do 30.11.09 alebo motor 651 do 31.5.09:
Čerpadlo paliva; Platné pre benzínový motor (do 2009): Riadiaca jednotka čerpadla paliva. |
20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | Platné od 1.6.09 s automatickou klimatizáciou:
Motor zadného ventilátora |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Skupina spínačov, nastavenie predného sedadla vpravo;
Skupina spínačov, nastavenie predného sedadla pasažiera. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | Skupina spínačov pre nastavenie predného sedadla vľavo;
Skupina spínačov pre nastavenie predného sedadla vľavo vodiča. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | Zosilňovač antény na zadnom okne Anténa FM;
Siren alarm; Riadiaca jednotka vnútornej ochrany a ochrany proti ťahu; Zosilňovač antény zadného okna 1; Zosilňovač antény TV 1 a pásmo DAB III; Zosilňovač antény TV 2 a pásmo DAB III; KEYLESS-GO. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | Vyhrievanie zadného okna | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Navíjač núdzového napätia predný vpravo | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | Navíjač núdzového napätia predný vľavo (A76) | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | od 2008:
Riadiaca jednotka rozpoznávania prívesu |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| až do 2008:
Riadiaca jednotka rozpoznávania prívesu |
30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | až do 31.5.09:
Riadiaca jednotka rozpoznávania prívesu; Platné pre model 204.075/077/275/277: Skupina spínačov bedrovej opierky sedadla vodiča a bočnej opierky; Bedrová opierka sedadla pasažiera a skupina spínačov pre nastavenie bočnej opierky; Predné sedadlo pasažiera Zámok ventilov AMG; Sedadlo vodiča Zámok ventilov AMG. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| od 1.6.09:
Riadiaca jednotka rozpoznávania prívesu |
15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | Platné od 1.6.09:
AdBlue. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | Riadiaca jednotka rozpoznávania prívesu;
Prípojka prívesu. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Platné pre modely 204.077 / 277/377 do 31.5.09:
Skupina spínačov bedrovej opierky sedadla vodiča a bočnej opierky; Bedrová opierka predného sedadla pasažiera a skupina spínačov pre nastavenie bočnej opierky; Sedadlo pasažiera AMG Zámok ventilov; Sedadlo vodiča Zámok ventilov AMG. |
5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | Riadiaca jednotka rozpoznávania prívesu | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | od 2008:
Riadiaca jednotka rozpoznávania prívesu |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| až do 2008:
Riadiaca jednotka rozpoznávania prívesu |
30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | od 2008:
Riadiaca jednotka parkovacieho systému; Senzor DISTRONIC predný nárazník vľavo (DTR); Senzor DISTRONIC predný nárazník vpravo (DTR); Inteligentný radarový senzor zadný nárazník vľavo; Inteligentný radarový senzor zadný nárazník vpravo. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| až do 2008:
Riadiaca jednotka T PARKTRONIC; Riadiaca jednotka radarových senzorov. |
7,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | Viackanálové pneumatické čerpadlo so sedadlom | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | Ovládač zdvíhacieho veka | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | Riadiaca jednotka sedadla vodiča | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | Riadiaca jednotka predného sedadla pasažiera | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 | Riadiaca jednotka DC / AC meniča | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | Riadiaca jednotka adaptívneho tlmiaceho systému;
Riadiaca jednotka modulu páčok stĺpika riadenia. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 66 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 67 | od 2008:
Riadiaca jednotka zosilňovača audio systému |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| do 2008:
Riadiaca jednotka zosilňovača audio systému |
40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 68 | Rezerva | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 69 | Zosilňovač zadných basových reproduktorov | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | Riadiaca jednotka monitorovania tlaku pneumatík | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 71 | Zapaľovač cigariet predný s osvetlením popolníka;
Napájanie vo vnútri vozidla. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72 | Pripojovacia skrinka priestoru pre náklad;
Napájanie 115 V. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 73 | Diagnostický konektor (od 1.6.09);
Stacionárny rádiový prijímač pre diaľkový ohrievač; Platné pre motor 156 od 1.7.11: Riadiaca jednotka režimu prenosu. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74 | Riadiaca jednotka KEYLESS-GO | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | Stacionárny ohrievač | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | Napájanie vo vnútri vozidla | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | Riadiaca jednotka systému detekcie hmotnosti (WSS) | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 78 | Regulátor ventilátora ventilácie predného sedadla vľavo;
Regulátor ventilátora ventilácie predného sedadla vpravo. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 79 | Riadiaca jednotka parkovacieho systému | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | Riadiaca jednotka systému video a radarových senzorov;
Riadiaca jednotka parkovacieho systému. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 81 | Riadiaca jednotka multimediálneho rozhrania | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 82 | Kompensátor systému mobilnej telefónie;
Riadiaca jednotka TV UMTS tunera (do 31.5.09; Japonsko); Tuner digitálnej televízie (do 31.5.09; Japonsko). |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 83 | Riadiaca jednotka elektronického platenia (Japonsko);
Riadiaca jednotka systému núdzového volania; Kamera pre cúvanie; Displej zadný vľavo; Displej zadný vpravo. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 84 | Riadiaca jednotka digitálneho satelitného audio rádia (SDAR);
Riadiaca jednotka SDAR / vysokého rozlíšenia tunera; Riadiaca jednotka digitálneho audio prenosu; Napájací modul kamery pre cúvanie; Riadiaca jednotka kamery pre cúvanie; Riadiaca jednotka kamery 360 °. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 85 | Riadiaca jednotka TV tunera (do 31.5.09; Japonsko);
Tuner digitálnej televízie (od 1.6.09; Japonsko). |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 86 | DVD prehrávač | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 87 | Riadiaca jednotka systému varovania | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 88 | Platné od 1.6.09
Rezerva |
– | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 89 | Platné od 1.6.09:
Riadiaca jednotka rozpoznávania prívesu; Platné od 1.6.09 s motorom 156: Relé motora ventilátora chladiča oleja. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 90 | Platné od 1.6.09:
AdBlue ® poistka bloku; AdBlue ® relé napájania. |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 91 | Riadiaca jednotka DC / AC meniča | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECO štart / stop:
Riadiaca jednotka pomocnej olejovej pumpy prevodovky; Platné pre motor 642: Kúriaci prvok odvodňovacieho potrubia. |
20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 92 | Platné od 1.6.09: Rezerva. |
– | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | Relé terminálu 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | Obvod 15R relé (1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | Zohriate relé zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Týka sa dieselového motora:
Relé palivovej pumpy |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | Relé stierača zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | Relé nastavenia sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | Obvod 15R relé (2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

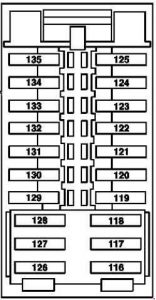

Panel poistiek palubnej dosky
Poloha poistkovej skrinky
Poistková skrinka sa nachádza na strane vodiča v palubnej doske, za krytom.
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 116 | Jednotka riadenia sedadla vodiča | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 117 | Jednotka riadenia systému adaptívneho tlmenia | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 118 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 119 | Motor zadného ventilátora;
Jednotka riadenia AMG Performance Media (platná od 1.6.12). |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 120 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 121 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 122 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 123 | Jednotka riadenia modulu smerovky | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 124 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | Rezerva | – |
| 126 | Riadiaca jednotka predného sedadla cestujúceho | 30 |
| 127 | Rezerva | – |
| 128 | Rezerva | – |
| 129 | Platné pre motor 156:
Relé motora ventilátora chladiča oleja |
20 |
| 130 | Rezerva | – |
| 131 | Rezerva | – |
| 132 | Rezerva | – |
| 133 | Rezerva | – |
| 134 | Rezerva | – |
| 135 | Rezerva | – |

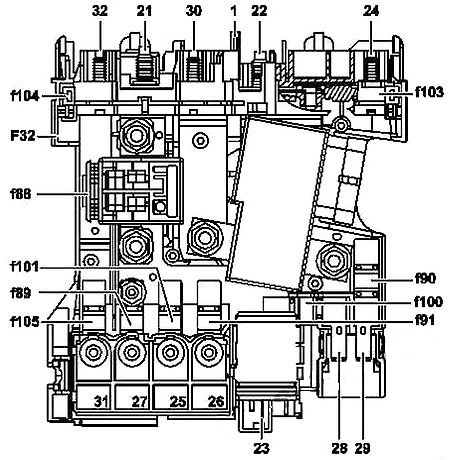

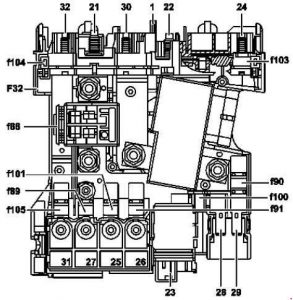

Poistková skrinka predná prefabrikovaná (do roku 2010)
| Nr | Popis | Ampere [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 88 | Pyrofusibile:
Alternátor; Motor štartovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 89 | Jednotka riadenia SAM predná s poistkou a modulom relé | 125 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 90 | Jednotka riadenia SAM zadná s poistkou a modulom relé | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 91 | Motor ventilátora motora s vnútorným spaľovaním a klimatizácia s integrovanou kontrolou | 80 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | Obal klimatizácie | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 101 | Týka sa benzínového motora:
Jednotka riadenia SAM predná s poistkou a modulom relé |
60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 103 | Týka sa naftového motora:
Zosilňovač PTC ohrievača |
150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 104 | Poistková skrinka vnútorná | 70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 105 | Jednotka riadenia SAM predná s poistkou a modulom relé | 100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 106 | Jednotka riadenia SAM zadná s poistkou a modulom relé | 150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 107 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 108 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 109 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 110 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

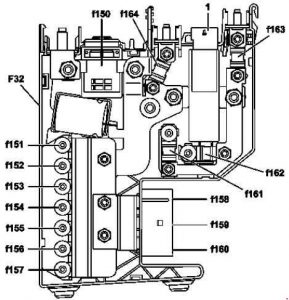

od 2010
bez ECO štart / stop

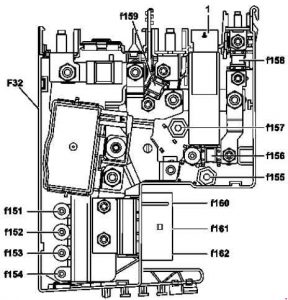

ECO štart / stop
| Č. | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | bez ECO štart / stop:
Pyrofusibile 88 |
400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECO štart / stop:
Alternátor; Motorček na štartovanie. |
200 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 151 | Motor ventilátora motora s vnútorným spaľovaním a klimatizácia s integrovanou kontrolou | 100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 152 | Riadiaca jednotka SAM predná s poistkou a modulom relé | 150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 153 | bez ECO štart / stop:
Rezerva |
100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Funkcia ECO štart / stop a poloha batérie vpredu:
Riadiaca jednotka SAM predná s poistkou a modulom relé |
60 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 154 | Funkcia ECO štart / stop a poloha batérie vpredu:
Riadiaca jednotka SAM predná s poistkou a modulom relé. |
60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Týka sa naftového motora a ECO štart / stop:
Amplifikátor vykurovania PTC |
150 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 155 | bez ECO štart / stop:
Rezerva |
50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Funkcia ECO štart / stop:
Rezerva |
100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 156 | Týka sa naftového motora bez ECO štart / stop:
Amplifikátor vykurovania PTC |
150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Funkcia ECO štart / stop:
Riadiaca jednotka SAM predná s poistkou a modulom relé |
100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 157 | Týka sa modelu 204.902 / 982/984 bez funkcie ECO štart / stop:
Elektrická asistencia riadenia; ECO štart / stop: Rezerva. |
100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 158 | bez ECO štart / stop:
Regulátor ventilátora |
50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECO štart / stop:
Riadiaca jednotka SAM zadná s poistkou a modulom relé |
150 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 159 | Multifunkčná riadiaca jednotka špeciálneho vozidla | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECO štart / stop:
Dodatočné relé batérie |
200 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 160 | bez ECO štart / stop:
Rezerva |
60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECO štart / stop:
Regulátor ventilátora |
50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 161 | bez ECO štart / stop:
Riadiaca jednotka SAM predná s poistkou a modulom relé |
100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Multifunkčná riadiaca jednotka špeciálneho vozidla | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 162 | bez ECO štart / stop:
Rezerva |
100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECO štart / stop:
Rezerva |
60 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 163 | bez ECO štart / stop:
Riadiaca jednotka SAM zadná s poistkou a modulom relé |
150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 164 | bez funkcie ECO štart / stop:
Riadiaca jednotka SAM zadná s poistkou a modulom relé |
80 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

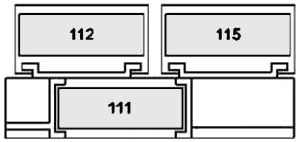

Poistková skrinka zadná
Poloha poistkovej skrinky
Nachádza sa v batožinovom priestore (na pravej strane), za krytom.
| Číslo | Popis | Ampére [A] |
| 111 | Platné pre motor na benzín:
Riadiaca jednotka ME-SFI [ME] Týka sa dieselového motora: Riadiaca jednotka CDI |
60 |
| 112 | Riadiaca jednotka multifunkčného špeciálneho vozidla | 80 |
| 113 | Platné pre motor 156:
Riadiaca jednotka čerpadla paliva vľavo; Riadiaca jednotka čerpadla paliva vpravo. |
40 |
| 114 | Rezerva | – |
| 115 | Riadiaca jednotka multifunkčného špeciálneho vozidla | 100 |
Mercedes-Benz Trieda C 2008-2014 – schéma poistkovej skrinky
Rok výroby:
Model: C180, C200, C250, C280, C300, C350, C63, AMG
Poistky zapaľovača cigariet (zásuvky napájania) v Mercedes-Benz Trieda C sú poistka #9 (zásuvka napájania v odkladacej schránke) v poistkovej skrinke motorového priestoru a poistky #71 (predný zapaľovač cigariet, predná vnútorná zásuvka napájania), #72 (Konektorová skrinka priestoru pre náklad, zásuvka napájania 115 V), #76 (v rámci zásuvky napájania) v poistkovej skrinke batožinového priestoru.
Poistková skrinka prístrojovej dosky
Poloha poistkovej skrinky
Poistková skrinka sa nachádza na strane vodiča v prístrojovej doske, za krytom.
Schéma poistkovej skrinky
Priradenie poistiek v prístrojovej doske
| № | Funkcia poistky | Ampere |
|---|---|---|
| № | Funkcia poistky | Ampere |
| 116 | Jednotka riadenia sedadla vodiča | 30 |
| 117 | Jednotka riadenia systému adaptívneho tlmenia | 15 |
| 118 | Rezerva | – |
| 119 | Motor zadného ventilátora Jednotka riadenia AMG Performance Media (platná od 1.6.12) |
7,5 |
| 120 | Rezerva | – |
| 121 | Rezerva | . |
| 122 | Rezerva | – |
| 123 | Jednotka riadenia modulu trubice stĺpika riadenia | 10 |
| 124 | Rezerva | . |
| № | Funkcia poistky | Ampére |
|---|---|---|
| 125 | Rezerva | – |
| 126 | Riadiaca jednotka predného sedadla cestujúceho | 30 |
| 127 | Rezerva | – |
| 128 | Rezerva | . |
| 129 | Platné pre motor 156: Relé motora ventilátora olejového chladiča | 20 |
| 130 | Rezerva | . |
| 131 | Rezerva | – |
| 132 | Rezerva | – |
| 133 | Rezerva | . |
| 134 | Rezerva | – |
| 135 | Rezerva | – |
Poistková skrinka v motorovom priestore
Poloha poistkovej skrinky
Poistková skrinka sa nachádza v motorovom priestore (na ľavej strane), pod krytom.
Schéma poistkovej skrinky
Priradenie poistiek a relé v motorovom priestore
| № | Funkcia poistky | Ampére |
|---|---|---|
| № | Funkcia poistky | Ampére |
| 1 | Jednotka elektronického riadenia programu stability | 25 |
| 2 | Ovládač predných dverí naľavo | 30 |
| 3 | Platné do 31.3.10: Ovládač predných dverí napravo Platné od 1.4.10 s modelom 204.0/2/9: Ovládač zadných dverí napravo |
30 |
| 4 | do 31.8.08: Jednotka riadenia čerpadla paliva Platné pre motor 156 do 31.8.08: Jednotka riadenia naľavo čerpadla paliva Jednotka riadenia napravo čerpadla paliva Platné pre motor 642, motor 651: Čidlo kondenzácie filtra paliva s vykurovacím prvkom Platné pre motor 651 do 31.5.10, motor 646: Jednotka riadenia čidla kondenzácie filtra paliva s vykurovacím prvkom |
7,5 |
| 4 | Platné pre motor Diesel od 1.9.08: Čidlo kondenzácie filtra paliva s vykurovacím prvkom Platné pre motor 276 (USA, Južná Kórea): Uzáver nádrže s aktívnym uhlím Platné pre model 204.0/2/3 od 1.3.11, 204.9 od 1.6.12: Ovládač svetlometov |
20 |
| 5 | Jednotka riadenia SAM zadná s poistkou a modulom relé Platné od 1.6.10 Spínač vonkajších svetiel Platné pre motor 156 Black Series od 1.7.11: Relé okruhu kvapaliny na chladenie zadného diferenciálu |
7,5 |
| 6 | Platné pre motor Diesel: ME-SFI [ME] jednotka riadenia Platné pre motor na benzín: jednotka riadenia CDI |
10 |
| 7 | Štartovanie | 20 |
| 8 | Jednotka riadenia systému dodatočného udržiavania | 7,5 |
| 9 | Napájacia zásuvka v odkladacej schránke | 15 |
| 10 | Motor stieračov | 30 |
| 11 | Displej Audio/COMAND Ovládací panel Audio/COMAND Podpora pre navigačný modul |
7,5 |
| 12 | Jednotka riadenia automatickej klimatizácie Horná jednotka riadenia ovládacieho panela |
7,5 |
| 13 | Jednotka riadenia modulu stĺpika riadenia Multifunkčná kamera |
7,5 |
| 14 | Jednotka elektronického riadenia programu stability | 7,5 |
| 14 | Jednotka riadenia svetlometov | 20 |
| 15 | Jednotka riadenia systému dodatočného udržiavania | 7,5 |
| 16 | Diagnostický konektor (do 31.5.09) Elektrický konektor pre mobilný telefón Platné pre prevod 722: Jednotka elektronického riadenia modulu prevodovky |
5 |
| 16 | Funkcia ECO štart/stop: elektrické čerpadlo oleja prevodovky |
20 |
| 17 | Modul riadenia panoramatickej strechy Jednotka riadenia ovládacieho panela nad hlavou |
30 |
| 18 | Platné do 30.11.09: Spínač vonkajších svetiel Platné pre model 204.0/2 od 1.3.11, model 204.3: Horná jednotka riadenia ovládacieho panela Platné pre model 204.0/2 do 28.2.11, model 204.9: Ovládací panel klimatizácie LIN plášť konektora pozitívneho kábla Vnútro vozidla a zväzok káblov elektrického konektora zadného svetla |
7,5 |
| 19 | Ovládač elektrického zámku riadenia Ovládač elektronického zámku zapaľovania |
20 |
| 20 | Jednotka elektronického riadenia programu stability | 40 |
| 21 | Spínač brzdových svetiel Spínač svetiel v odkladacej schránke Rozpoznanie obsadenosti predného sedadla cestujúceho a ACSR Elektrická poistka pre výber mýta (Japonsko) |
7,5 |
| 22 | Motor ventilátora motora s vnútorným spaľovaním a klimatizácie s integrovaným ovládaním Elektrický konektor pre vnútorný zväzok a zväzok káblov motora |
15 |
| № | Funkcia poistky | Ampere |
|---|---|---|
| 23 | Elektrický konektor pre vnútorný zväzok a zväzok káblov motora Platné pre motor Diesel: Riadiaca jednotka SAM zadná s modulom poistiek a relé Riadiaca jednotka CDI Chránič konektora svorky 87 Platné pre motor 271: Chránič konektora svorky 87 M1e Platné pre motor 272: Circuit 87 chránič konektora M1i |
20 |
| 24 | Elektrický konektor pre vnútorný zväzok a zväzok káblov motora vnútri a zväzok káblov motora Elektrický konektor vnútorného zväzku a motora Platné pre motor 642: Aktuátor lamiel chladiča Platné pre motor 272: Chránič konektora svorky 87 M1e Platné pre motor Diesel: Chránič konektora svorky 87 Platné pre motor 646: Riadiaca jednotka CDI |
15 |
| 25 | Platné pre motory 156, 271, 272, 274, 276: Riadiaca jednotka ME-SFI [ME] Platné pre motor Diesel: Senzor kyslíka pred katalyzátorom Platné od 1.6.10 pre model 204.3 s motorom 651 Sport Edition: Riadiaca jednotka zvuku výfukového systému |
15 |
| 26 | Rádio Rádio so systémom automatického pilota Riadiaca jednotka COMAND |
20 |
| 27 | Ovládač elektrického zámku riadenia Ovládač elektronického zámku zapaľovania Týka sa motora Diesel: Ovládač CDI Týka sa benzínového motora: Ovládač ME-SFI [ME] |
7,5 |
| 28 | Prístrojový panel | 7,5 |
| 29 | Predný svetlomet pravý | 10 |
| 30 | Predný svetlomet ľavý Týka sa motora 642: Elektrický konektor vnútorného zväzku a zväzku káblov motora |
10 |
| 31A | Klaksón ľavý fanfára Klaksón pravý fanfára |
15 |
| 31B | Klaksón ľavý fanfára Klaksón pravý fanfára |
15 |
| 32 | Platné pre motor 156, 271, 272, 276: Elektrická pumpa vzduchu | 40 |
| 32 | Platné pre motor 156: Motor ventilátora chladiča oleja | 20 |
| 33 | Platné pre prevodovku 722.6: Elektronická riadiaca jednotka prevodovky prevodovka Platné pre prevodovku 722.9: Úplne integrovaná riadiaca jednotka prevodovky |
10 |
| 34 | Platné pre motor 271, 272 od 1.9.08: Riadiaca jednotka čerpadla paliva Platné pre motor 156 od 1.9.08: Ľavá riadiaca jednotka čerpadla paliva, Pravá riadiaca jednotka čerpadla paliva |
7,5 |
| 35 | Platné od 1.3.11: Elektronická riadiaca jednotka programu stability | 5 |
| 36 | Platné od 1.3.11: Elektrický ovládač DISTRONIC Platné pre model 204.902/982/984: Elektromechanické posilňovač riadenia |
7,5 |
| Relé | ||
| J | Circuit 15 relé | |
| K | Relé svorky 15R | |
| L | Rezervné relé | |
| m | Circuit 50 relé štartovania | |
| O | Circuit motora 87 relé | |
| O | Relé klaksónu fanfára | |
| P | Platné pre motory 156, 272, 276: Relé sekundárneho vstrekovania vzduchu | |
| Q | Rezervné relé | |
| r | Circuit rámu 87 relé |
Poistková skrinka predná (do roku 2010)
Poistková skrinka predná (do roku 2010)
| № | Funkcia poistky | Ampér |
|---|---|---|
| 88 | Pyrofusibile: alternátor, štartovanie | |
| 89 | Riadiaca jednotka SAM predná s poistkou a modulom relé | 125 |
| 90 | Riadiaca jednotka SAM zadná s poistkou a modulom relé | 40 |
| 91 | Motor ventilátora motora s vnútornou klimatizáciou s integrovanou kontrolou | 80 |
| 100 | Obal klimatizácie | 40 |
| 101 | Týka sa benzínového motora: Riadiaca jednotka SAM predná s poistkou a modulom relé | 60 |
| 103 | Týka sa dieselového motora: Zosilňovač PTC vykurovania | 150 |
| 104 | Poistková skrinka vnútorná | 70 |
| 105 | Riadiaca jednotka SAM predná s poistkou a modulom relé | 100 |
| 106 | Riadiaca jednotka SAM zadná s poistkou a modulom relé | 150 |
| 107 | Rezerva | – |
| 108 | Rezerva | – |
| 109 | Rezerva | . |
| 110 | Rezerva | – |
Poistková skrinka predná (od roku 2010)
bez ECO štart/stop
s ECO štart/stop
Poistková skrinka predná (od roku 2010)
| № | Funkcia poistky | Ampér |
|---|---|---|
| № | Funkcia poistky | Ampér |
| 150 | bez ECO štart/stop: Pyrofusible 88 | 400 |
| 150 | ECO štart/stop: alternátor, štartovanie | 200 |
| 151 | Motor ventilátora motora s vnútorným spaľovaním a klimatizácia s integrovanou kontrolou | 100 |
| 152 | Riadiaca jednotka SAM predná s poistkou a modulom relé | 150 |
| 153 | bez ECO štart/stop: Rezerva | 100 |
| 153 | Funkcia ECO štart/stop a predná poloha batérie: Riadiaca jednotka SAM predná s poistkou a modulom relé | 60 |
| 154 | Funkcia ECO štart/stop a predná poloha batérie: Riadiaca jednotka SAM predná s poistkou a modulom relé | 60 |
| 154 | Týka sa motora Diesel a ECO štart/stop: zosilňovač ohrievača PTC | 150 |
| 155 | bez ECO štart/stop: Rezerva | 50 |
| 155 | Funkcia ECO štart/stop: Rezerva | 100 |
| 156 | Týka sa motora Diesel bez ECO štart/stop: Zosilňovač ohrievača PTC | 150 |
| 156 | Funkcia ECO štart/stop: Riadiaca jednotka SAM predná s poistkou a modulom relé | 100 |
| № | Funkcia poistky | Ampere |
|---|---|---|
| 157 | Platný pre model 204.902/982/984 bez funkcie ECO štart/stop: Elektricky hydraulický posilovač riadenia ECO štart/stop: Rezerva |
100 |
| 158 | bez ECO štart/stop: Regulátor ventilátora | 50 |
| 158 | ECO štart/stop: Riadiaca jednotka SAM zadná s poistkou a modulom relé | 150 |
| 159 | Riadiaca jednotka multifunkčná pre špeciálne vozidlá | 50 |
| 159 | ECO štart/stop: dodatočné relé batérie | 200 |
| 160 | bez ECO štart/stop: Rezerva | 60 |
| 160 | ECO štart/stop: Regulátor ventilátora | 50 |
| 161 | bez ECO štart/stop: Riadiaca jednotka SAM predná s poistkou a modulom relé | 100 |
| 161 | Riadiaca jednotka multifunkčná pre špeciálne vozidlá | 50 |
| 162 | bez ECO štart/stop: Rezerva | 100 |
| 162 | ECO štart/stop: Rezerva | 60 |
| 163 | bez ECO štart/stop: Riadiaca jednotka SAM zadná s poistkou a modulom relé | 150 |
| 164 | bez funkcie ECO štart/stop: Riadiaca jednotka SAM zadná s poistkou a modulom relé | 80 |
Poistková skrinka batožinového priestoru
Poloha poistkovej skrinky
Nachádza sa v batožinovom priestore (na pravej strane), za krytom.
Schéma poistkovej skrinky
Verzia 1
Verzia 2
Priradenie poistiek a relé v batožinovom priestore
| № | Funkcia poistky | Ampere |
|---|---|---|
| № | Funkcia poistky | Ampere |
| 37 | od 2008: Sedadlo vodiča NECK-PRO – elektromagnetická cievka opierky hlavy, Predné sedadlo pasažiera NECK-PRO – elektromagnetická cievka opierky hlavy | 5 |
| 37 | do 2008: Sedadlo vodiča NECK-PRO – elektromagnetická cievka opierky hlavy, Predné sedadlo pasažiera NECK-PRO – elektromagnetická cievka opierky hlavy | 7,5 |
| 38 | Motor stierača zadného veka | 15 |
| 39 | Platné pre model 204.0/2/9 s výnimkou vozidiel pre Spojené kráľovstvo do 31.5.09: Ovládač ľavých zadných dverí | 30 |
| 40 | Rezerva | – |
| 41 | Platné pre model 204.0/2/9 do 31.3.10: Ovládač pravých zadných dverí Platné od 1.4.10 Ovládač pravých predných dverí |
30 |
| 42 | Platné pre benzínový motor alebo motor 642 od 1.12.09 alebo motor 651 od 1.6.09: Riadiaca jednotka čerpadla paliva | 25 |
| 42 | Týka sa motora 646 alebo motora 642 do 30.11.09 alebo motora 651 do 31.5.09: Čerpadlo paliva Týka sa benzínového motora (do 2009): Riadiaca jednotka čerpadla paliva |
20 |
| 43 | Platné od 1.6.09 s automatickou klimatizáciou: Motor zadného ventilátora | 5 |
| 44 | Skupina spínačov, nastavenie pravého predného sedadla Predné sedadlo pasažiera Spínač elektrického nastavenia sedadla |
30 |
| 45 | Skupina spínačov pre nastavenie ľavého predného sedadla Spínač elektrického nastavenia sedadla vodiča |
30 |
| 46 | Zosilňovač antény Anténa FM na zadnom skle Siréna na varovanie Interná ochrana a ochrana proti ťahu Zosilňovač antény na zadnom skle 1 Zosilňovač antény TV 1 a anténa DAB Pásmo III DAB pásmo III Zosilňovač antény TV 2 a KEYLESS-GO KEYLESS-GO |
7,5 |
| 47 | Rezerva | – |
| 48 | Rezerva | – |
| 49 | Vyhrievanie zadného skla | 40 |
| 50 | Naviják núdzového napätia pravého predného | 50 |
| 51 | Naviják núdzového napätia ľavého predného (A76) | 50 |
| 52 | Rezerva | – |
| 53 | od 2008: Riadiaca jednotka rozpoznania prívesu | 15 |
| 53 | do 2008: Riadiaca jednotka rozpoznania prívesu | 30 |
| 54 | do 31.5.09: Riadiaca jednotka rozpoznania prívesu Platné pre model 204.075/077/275/277: Skupina spínačov bedrového opierky sedadla vodiča a nastavenie bočnej opierky bedrová opierka sedadla pasažiera Skupina spínačov bedrového opierky predného sedadla pasažiera a nastavenie bočnej opierky Predné sedadlo pasažiera Blokovanie ventilov AMG Sedadlo vodiča Blokovanie ventilov AMG |
7,5 |
| 54 | od 1.6.09: Riadiaca jednotka rozpoznania prívesu | 15 |
| 55 | Platné od 1.6.09: AdBlue | 5 |
| 56 | Riadiaca jednotka rozpoznania prívesu Zásuvka na príves |
15 |
| 56 | Platné pre model 204.077/277/377 do 31.5.09: Skupina spínačov bedrového opierky sedadla vodiča a nastavenie bočnej opierky bedrová opierka sedadla pasažiera Skupina spínačov bedrového opierky sedadla pasažiera a nastavenie bočnej opierky sedadla pasažiera Blokovanie ventilov predného sedadla pasažiera Blokovanie ventilov AMG sedadla vodiča |
5 |
| 57 | Riadiaca jednotka rozpoznania prívesu | 20 |
| 58 | od 2008: Riadiaca jednotka rozpoznania prívesu | 20 |
| 58 | do 2008: Riadiaca jednotka rozpoznania prívesu | 30 |
| 59 | od 2008: Riadiaca jednotka parkovacieho systému Predný nárazník ľavý Senzor DISTRONIC (DTR) Predný nárazník pravý Senzor DISTRONIC (DTR) Inteligentný radarový senzor pre zadný nárazník ľavý Inteligentný radarový senzor pre zadný nárazník pravý |
5 |
| 59 | do 2008: Riadiaca jednotka PARKTRONIC Riadiaca jednotka radarových senzorov |
7,5 |
| 60 | Viacfarebná pneumatická pumpa so sedadlom | 7,5 |
| 61 | Riadiaca jednotka zadného veka | 40 |
| 62 | Riadiaca jednotka sedadla vodiča | 30 |
| 63 | Riadiaca jednotka predného sedadla pasažiera | 30 |
| 64 | Riadiaca jednotka invertora DC/AC | 25 |
| 65 | Riadiaca jednotka adaptívneho systému tlmenia Riadiaca jednotka modulu trubice stĺpika riadenia | 15 |
| № | Funkcia poistky | Ampere |
|---|---|---|
| 66 | Rezerva | – |
| 67 | od 2008: Riadiaca jednotka zosilňovača audio systému, | 30 |
| 67 | do 2008: Riadiaca jednotka zosilňovača audio systému, | 40 |
| 68 | Rezerva | . |
| 69 | Zosilňovač zadného subwoofera | 20 |
| 70 | Riadiaca jednotka monitorovania tlaku pneumatík | 5 |
| 71 | Zapaľovač cigariet vpredu s osvetlením popolníka Presa napájania vpredu vozidla |
15 |
| 72 | Poistková skrinka pripojenia priestoru nákladu Presa napájania 115 V | 15 |
| 73 | Diagnostický konektor (od 1.6.09) Stacionárny rádiový prijímač pre diaľkové ovládanie vykurovania Platí pre motor 156 od 1.7.11: Riadiaca jednotka režimu prenosu |
7,5 |
| 74 | Riadiaca jednotka KEYLESS-GO | 15 |
| 75 | Riadiaca jednotka stacionárneho vykurovania | 20 |
| 76 | Presa napájania vo vnútri vozidla | 15 |
| 77 | Riadiaca jednotka systému merania hmotnosti (WSS) | 7,5 |
| 78 | Regulátor ventilátora ľavého predného sedadla Regulátor ventilátora pravého predného sedadla |
7,5 |
| 79 | Riadiaca jednotka parkovacieho systému | 5 |
| 80 | Riadiaca jednotka systému video a radarových senzorov Riadiaca jednotka parkovacieho systému |
7,5 |
| 81 | Riadiaca jednotka multimediálneho rozhrania | 5 |
| 82 | Kompenzátor systému mobilnej telefónie Riadiaca jednotka TV UMTS tunera (do 31.5.09; Japonsko) Tuner digitálnej televízie (do 31.5.09; Japonsko) |
5 |
| 83 | Riadiaca jednotka elektronického mýta (Japonsko) Kontrolór systému upozornenia Kamera na cúvanie Displej zadný ľavý Displej zadný pravý |
7,5 |
| 84 | Riadiaca jednotka digitálneho satelitného rádia (SDAR) Riadiaca jednotka SDAR/tuner s vysokým rozlíšením Riadiaca jednotka Digital Audio Broadcasting Modul napájania riadiaca jednotka kamery na cúvanie Riadiaca jednotka kamery 360° |
7,5 |
| 85 | Riadiaca jednotka tunera TV (do 31.5.09; Japonsko) Tuner digitálnej TV (od 1.6.09; Japonsko) |
7,5 |
| 86 | DVD prehrávač | 7,5 |
| 87 | Riadiaca jednotka systému upozornenia | 7,5 |
| 88 | Platné od 1.6.09 Rezerva | – |
| 89 | Platné od 1.6.09: Riadiaca jednotka rozpoznávania prívesu Platné od 1.6.09 s motorom 156: Relé motora ventilátora chladiča oleja |
20 |
| 90 | Platné od 1.6.09 Blok poistiek AdBlue®, relé napájania AdBlue | 40 |
| 91 | Riadiaca jednotka invertora DC/AC | 25 |
| 91 | ECO štart/stop: Riadiaca jednotka pomocnej pumpy oleja prevodovky Týka sa motora 642: Ohrievací prvok výfukovej rúry |
20 |
| 92 | Platné od 1.6.09 Rezerva | – |
| Relé | ||
| A | Konektor 15 relé | |
| b | Circuito relé 15R (1) | |
| C | Vyhrievané relé zadného okna | |
| D | Týka sa naftového motora: Relé palivovej pumpy | |
| E | Relé stieračov zadného okna | |
| F | Relé nastavenia sedadla | |
| G | Circuito relé 15R (2) |
Poistková skrinka zadná
| № | Funkcia poistky | Ampére |
|---|---|---|
| 111 | Platné pre motor na benzín: ME-SFI [ME] riadiaca jednotka Platné pre motor Diesel: riadiaca jednotka CDI |
60 |
| 112 | Riadiaca jednotka multifunkčná pre špeciálne vozidlá | 80 |
| 113 | Platné pre motor 156: Ľavá riadiaca jednotka čerpadla paliva, Pravá riadiaca jednotka čerpadla paliva | 40 |
| 114 | Rezerva | – |
| 115 | Riadiaca jednotka multifunkčná pre špeciálne vozidlá | 100 |
O Mercedes-Benz Classe C W204 (2007-2014)
Mercedes-Benz Classe C W204, vyrábaný v rokoch 2007 až 2014, je známy svojou eleganciou a spoľahlivosťou. Tento model ponúka rôzne motorizácie, vrátane benzínových a naftových motorov, ktoré sa pohybujú v rozmedzí od 1,6 litra až po 6,2 litra v prípade výkonných AMG verzií. Interiér vozidla je navrhnutý s dôrazom na komfort a moderné technológie, pričom obsahuje prvky ako navigačný systém, klimatizáciu a pokročilé bezpečnostné funkcie. Exteriér je charakteristický aerodynamickými líniami a ikonickou prednou maskou, čo dodáva vozidlu športový a zároveň luxusný vzhľad.
Schéma poistkovej skrinky Mercedes-Benz Classe C W204
Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes-Benz Classe C W204, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa typicky nachádza v motorovom priestore a v interiéri vozidla, zvyčajne pod palubnou doskou alebo v batožinovom priestore. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo umožňuje jednoduchú identifikáciu a výmenu. Vždy je dôležité používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku vozidla.
