Mercedes-Benz 190E (1990) – poistková skrinka
Mercedes-Benz 190E (1990) – schéma poistkovej skrinky
Rok výroby: 1990.
Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes 190E (1990) je poistka 19 v poistkovej skrinke.

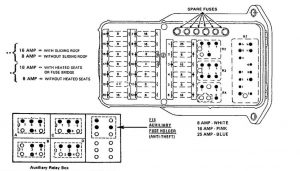

Panel poistiek
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | Relé zásuvky napájania K6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | F13 Podpora pomocnej poistky (elektrické sedadlá) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Svetlomet K2 – relé stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé kombinované N10) (hodiny odmrazovača zadného skla, stierač / postrekovač, blikač núdzových svetiel / smerovky) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé ovládania okien K4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | K10 Relé pomocné odporu ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | K9 relé pomocného ventilátora (model 201,128) |
| Relé K8 / 1 pre dvojité pomocné ventilátory (model (201.128) | |
| 2 | Pre čísla podvozku koncové 1A 313825 a 1F 229814 č. poistka. 9 |
| 15 Odstránený a nainštalovaný most medzi poistkou č. 9 a 10 | |
| Číslo | Amperáže [A] | Chránený obvod | Pripojenie k obvodu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Prídavný ventilátor / chladiaci ventilátor, Kontrola Tempmatic, kick-down prevodovky | 15X | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 8 | Pomocný ventilátor / chladiaci ventilátor, Kontrola Tempmatic | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 16 | Pomocný ventilátor / chladiaci ventilátor | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 8 | Svetlomety (ľavé diaľkové svetlá) | 56a | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 8 | Svetlomety (pravé diaľkové svetlá) | 56a | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 16 | Odmlžovač zadného okna | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 16 | Elektrické okná (predné ľavé / zadné pravé) | 15R | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 8 | Systém proti zablokovaniu bŕzd, núdzové svetlá, tempomat, smerovky, brzdové svetlo, varovné svetlá | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 8 bez vyhrievaných sedadiel | Systém alarmu proti krádeži, pomocný ventilátor / chladiaci ventilátor, tempomat, ochrana motora pred preťažením, recirkulácia výfukových plynov, vyhrievané sedadlá, ortopedické sedadlá, vyhrievané vonkajšie zrkadlá, pravé vonkajšie zrkadlo, otáčkomer, deaktivácia zapaľovania, stierač / postrekovač | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 s vyhrievanými sedadlami alebo poistkový mostík | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 8 | Klakson, Kontrola Tempmatic, Smerovky, Varovný systém | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 8 | Systém alarmu proti krádeži, centrálne zamykanie, dodatočné svetlá, elektrické sedadlá | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 8 | Automatická anténa, hodiny, nočné svetlá, núdzové svetlá, rádio, lampa batožinového priestoru, varovný systém | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 8 | Osvetlenie: prístrojová doska, palubná doska / stredová konzola, stierač / postrekovač svetlometu,
Svetlá: Poloha / Blikač / Registrácia / Spínač prevodovky, Varovný systém |
58R | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 8 | Svetlá: Poloha / Zadné svetlá / Bočné značky / Registrácia | 58L | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 8 | Hmlové svetlá | 58L | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 8 | Svetlomety (pravé diaľkové svetlá) | 56b | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 8 | Svetlomety (ľavé diaľkové svetlá) | 56b | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 8 bez strechy | Zapaľovač cigariet, svetlo priestoru pre cestujúcich, rádio, zadný odmrazovač, posuvná strecha | 15R | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 16 | Svetlomety, stierač / postrekovač svetlometu, stierač / postrekovač | 15R | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 25 | Spínače elektrických predných sedadiel: predná výška, dopredu a dozadu | 15R / 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 25 | Spínače elektrických predných sedadiel: zadná výška, späť | 15R / 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Mercedes-Benz 190E (1990)
Mercedes-Benz 190E z roku 1990 je ikonickým modelom, ktorý patrí do série W201. Tento kompaktný sedan je známy svojou spoľahlivosťou, kvalitným spracovaním a pohodlnou jazdou. Model 190E bol vybavený rôznymi motorizáciami, vrátane štvorvalcových a šesťvalcových benzínových motorov, ktoré poskytovali rôzne výkony v závislosti od konkrétnej verzie. Vozidlo sa vyznačuje klasickým dizajnom, ktorý je stále obľúbený medzi fanúšikmi značky Mercedes-Benz. Interiér je navrhnutý s dôrazom na komfort a ergonómiu, čo robí z tohto modelu ideálne auto pre každodenné použitie aj dlhšie cesty.
Schéma poistkovej skrinky Mercedes-Benz 190E
Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes-Benz 190E, ktorá je kľúčová pre identifikáciu a riešenie problémov s elektrickými komponentmi vozidla. Poistková skrinka sa zvyčajne nachádza v motorovom priestore alebo v interiéri vozidla, často pod prístrojovou doskou. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je navrhnutá tak, aby zabezpečila ochranu a správnu funkciu všetkých elektrických zariadení vo vozidle.
