Mercedes-Benz GLC X253/C253 (2015-2019…) – poistková skrinka
Mercedes-Benz GLC x253 – schéma poistkovej skrinky
Rok výroby: 2015, 2016, 2017, 2018, 2019.
GLC250, GLC300, GLC350, GLC43, GLC63
Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes GLC x253 sú poistky #445 (zásuvka v batožinovom priestore), #446 (zapaľovač cigariet predný, zásuvka napájania vnútorná) a #447 (zásuvka v stredovej konzole zadnej pravej) v batožinovom priestore.

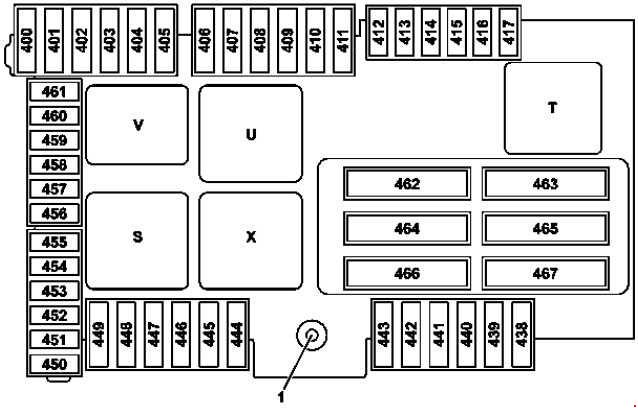

Poistková skrinka v batožinovom priestore
Verzia 1

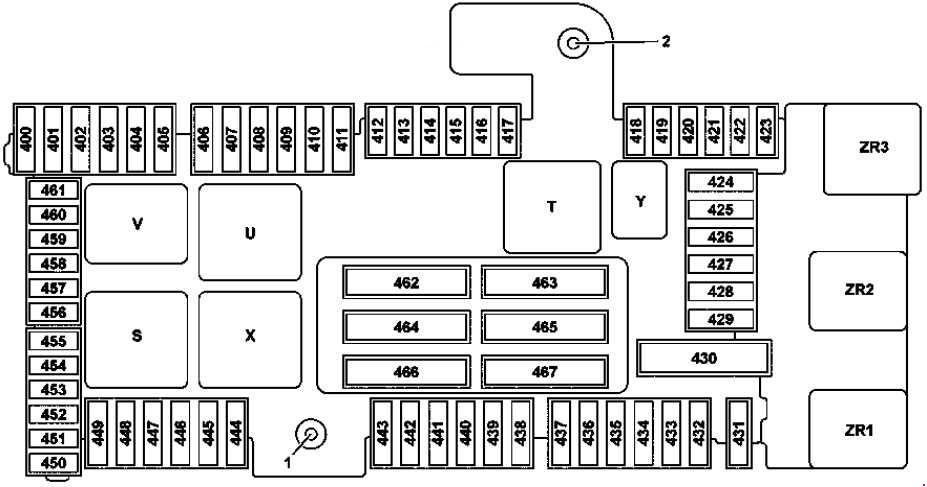

Verzia 2
1 – Napájanie svorky 30 “E1”
2 – Napájanie svorky 30g “E2”
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 400 | 25 | BlueTEC: riadiaca jednotka AdBlue ® | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 401 | 15 | BlueTEC: riadiaca jednotka AdBlue ® | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 402 | 20 | BlueTEC: riadiaca jednotka AdBlue ® | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 403 | 30 | Platné do 30.11.2015:
Sedadlo predného cestujúceho, spínač čiastočne elektrického nastavenia sedadla |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Platné od 01.12.2015:
Sedadlo predného cestujúceho, spínač čiastočne elektrického nastavenia sedadla |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 404 | 30 | Platné do 30.11.2015:
Sedadlo vodiča, spínač čiastočne elektrického nastavenia sedadla |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Platné od 01.12.2015:
Sedadlo vodiča, spínač čiastočne elektrického nastavenia sedadla |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 405 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 406 | 30 | Kontrolér predných dverí na ľavej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 407 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 408 | 30 | Kontrolér zadných dverí na pravej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 409 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 410 | 5 | Prijímač rádiového signálu pre diaľkové kúrenie;
Spínač antény pre telefón a stacionárny ohrievač. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 411 | 30 | Kontrolér navíjača núdzového napätia na ľavej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 412 | 7,5 | Hybrid:
Riadiaca jednotka systému správy batérie |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 413 | 5 | Kontrolér veka batožinového priestoru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 414 | 5 | Modul ladíča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 415 | 5 | Riadiaca jednotka ochrany kamery;
Generátor vône. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 416 | 7,5 | Zosilňovač / kompenzátor antény mobilného telefónu
Kontaktná doska mobilného telefónu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 417 | 5 | Riadiaca jednotka kamery 360°;
Kamera na cúvanie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 418 | 5 | Riadiaca jednotka vyhrievania zadných sedadiel;
Riadiaca jednotka AIRSCARF. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 419 | 5 | Riadiaca jednotka nastavenia bedrovej opierky sedadla predného cestujúceho | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 420 | 5 | Riadiaca jednotka nastavenia bedrovej opierky sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 421 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 422 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 423 | 5 | Riadiaca jednotka zosilňovača audio systému | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 424 | 15 | Riadiaca jednotka AIR BODY CONTROL Plus;
Týka sa motora 276: Riadiaca jednotka zvuku motora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 425 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 426 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 427 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 428 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 429 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 430 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 431 | 25 | Riadiaca jednotka multifunkčného vozidla na špeciálne účely | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 432 | 25 | Riadiaca jednotka multifunkčného vozidla na špeciálne účely | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 433 | 20 | Riadiaca jednotka rozpoznávania prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 434 | 30 | Riadiaca jednotka rozpoznávania prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 435 | 25 | Riadiaca jednotka rozpoznávania prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 436 | 15 | Riadiaca jednotka rozpoznávania prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 437 | 25 | Riadiaca jednotka rozpoznávania prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 438 | 30 | Riadiaca jednotka meniča DC / AC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 439 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 440 | 30 | Riadiaca jednotka vykurovania zadných sedadiel;
Riadiaca jednotka AIRSCARF. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 441 | 30 | Riadiaca jednotka AIRSCARF | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 442 | 25 | Riadiaca jednotka systému napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 443 | 30 | Kontrolér navíjača núdzového napätia predného pravého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 444 | 15 | Elektrické pripojenie tablet PC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 445 | 15 | Zásuvka v batožinovom priestore | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 446 | 15 | Zapaľovač cigariet predný s osvetlením popolníka;
Zásuvka napájania vnútri vozidla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 447 | 15 | Zásuvka 12V v pravej stredovej konzole | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 448 | 10 | Platné pre prevody 722, 725:
Kondenzátor spúšťania |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 449 | 5 | Týka sa motora 626:
Kartridž palivového filtra s integrovaným ohrievačom; Hybrid: Generátor zvuku. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 450 | 5 | Riadiaca jednotka zadného SAM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 451 | 5 | Riadiaca jednotka systému napájania;
BlueTEC: Riadiaca jednotka AdBlue ®. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 452 | 5 | Integrovaný radarový senzor pravého zadného nárazníka; Integrovaný radarový senzor ľavého zadného nárazníka; Centrálny radarový senzor zadného nárazníka; Externý radarový senzor pravého zadného nárazníka; Externý radarový senzor ľavého zadného nárazníka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 453 | 5 | Radarový senzor ľavého predného nárazníka;
Radarový senzor pravého predného nárazníka; Kontrolér ASSIST PREVENCIÓNY KOLÍZIE. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 454 | 7,5 | Platné pre prevody 722:
Riadiaca plne integrovaná jednotka prevodovky |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | BlueTEC:
Riadiaca jednotka AdBlue ® |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 455 | 5 | Riadiaca jednotka meniča DC / AC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 456 | 5 | Radarový senzor predný s dlhým dosahom;
Elektrický kontrolér DISTRONIC. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 457 | 5 | Hybrid: Riadiaca jednotka výkonovej elektroniky; Riadiaca jednotka meniča DC / DC; Riadiaca jednotka výkonovej elektroniky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 458 | 5 | Modul prepínania zadný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 459 | 5 | Hybrid:
Nabíjačka |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 460 | 10 | Riadiaca jednotka KEYLESS-GO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 461 | 5 | Zosilňovač antény FM 1, AM, CL [ZV] a KEYLESS-GO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 462 | 40 | Riadiaca jednotka zosilňovača audio systému | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 463 | 30 | Vykurovanie zadného skla prostredníctvom kondenzátora proti rušeniu zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 464 | 40 | Kontrolér krytu batožinového priestoru Kontrolér zdvíhacieho veka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 465 | 40 | Modul riadenia zadného SAM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 466 | 40 | Modul riadenia zadného SAM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 467 | 40 | Týka sa motora 626:
Kartridž palivového filtra s integrovaným ohrievačom |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S | Relé 15 vnútorné vozidla |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| T | Relé vykurovania zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| U | Držiak pohárov v druhom rade sedadiel a relé zásuviek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| V | BlueTEC: relé AdBlue ® | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X | 1. rada sedadiel / chladnička batožinového priestoru a relé zásuviek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Y | Relé rezervy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZR1 | Platné pre motor 626:
Relé ohrievača palivového filtra |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZR2 | Relé rezervy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZR3 | Relé rezervy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

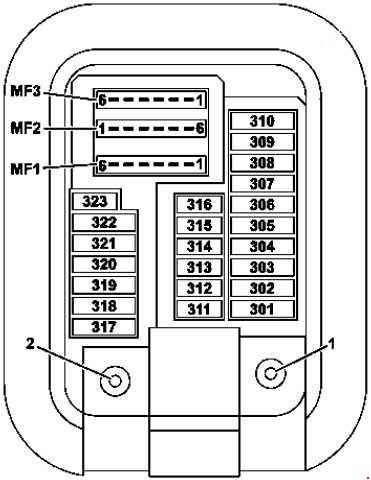

Štyri poistky v priestore pre nohy cestujúceho
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 301 | 5 | Hybrid:
Pirofusa prostredníctvom spínača vysokého napätia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 302 | 30 | Kontrolér predných dverí vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 303 | 30 | Kontrolér zadných dverí vľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 304 | 20 | Platné pre prevodovky 722:
Inteligentný modul servo pre DIRECT SELECT (A80) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 305 | 30 | Kontrolér sedadla vodiča;
Kontrolér vykurovania sedadla vodiča; Kontrolér vykurovania predného sedadla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 306 | 30 | Kontrolér predného sedadla pasažiera;
Kontrolér vykurovania predného sedadla pasažiera; Kontrolér vykurovania predného sedadla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 307 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 308 | 30 | Verzia USA:
Elektrické pripojenie elektrického ovládania brzdy |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 309 | 10 | Jednotka riadenia systému varovných pripojení | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Jednotka riadenia HERMES;
Modul komunikácie telematických služieb. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 310 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 311 | 10 | Elektronický regulátor ventilátora Booster | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 312 | 10 | Jednotka riadenia zaveseného ovládacieho panela | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 313 | 10 | Hybrid: jednotka riadenia DC / DC prevodníka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 314 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 315 | 5 | Jednotka riadenia skupiny pohonu;
Týka sa naftového motora: Jednotka riadenia CDI; Týka sa benzínového motora: Jednotka riadenia ME-SFI. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 316 | 7,5 | Jednotka riadenia systému dodatočného zadržiavania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 317 | 7,5 | Modul riadenia panoramatickej strechy;
Modul riadenia posuvnej strechy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 318 | 20 | Jednotka riadenia stacionárneho ohrievača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 319 | 5 | Hybrid:
Vykurovanie PTC vysokého napätia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 320 | 15 | Riadiaca jednotka AIR BODY CONTROL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 321 | 5 | Japonská verzia:
Riadiaca jednotka určená na komunikáciu na krátke vzdialenosti. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 322 | 20 | Hlavná jednotka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 323 | 5 | Riadiaca jednotka parkovacieho systému | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1 / 1 | 7,5 | Display Audio / COMAND Motor ventilátora audio zariadenia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1 / 2 | 7,5 | Multifunkčná stereofónna kamera;
Multifunkčná monofónna kamera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1 / 3 | 7,5 | Senzor dažďa a svetla s doplnkovými funkciami;
Kontrolér na ovládacom paneli. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1 / 4 | 7,5 | Kontrolér sedadla vodiča;
Kontrolér vykurovania sedadla vodiča; Kontrolér vykurovania predného sedadla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1 / 5 | 7,5 | Kontrolér predného sedadla pasažiera;
Kontrolér vykurovania predného sedadla pasažiera; Kontrolér vykurovania predného sedadla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1 / 6 | 7,5 | Riadiaca jednotka modulu lampy volantu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2 / 1 | 5 | Kontrolér navíjača núdzového napätia predného ľavého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2 / 2 | 5 | Ovládací panel Audio / COMAND;
Dotyková plocha. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2 / 3 | 5 | Kontrolér navíjača núdzového napätia predného pravého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2 / 4 | 5 | Display Heads-up | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2 / 5 | 5 | Riadiaca jednotka multimediálneho pripojenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2 / 6 | 5 | Hybrid: elektrický kompresor chladiacej kvapaliny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3 / 1 | 5 | Spätná väzba, svorkovnica 30g, riadiaca jednotka predného SAM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3 / 2 | 5 | Riadiaca jednotka radarových senzorov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3 / 3 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3 / 4 | 5 | Skupina tlačidiel na prístrojovej doske na strane vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3 / 5 | 5 | Riadiaca jednotka klimatizácie vzadu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3 / 6 | 5 | Riadiaca jednotka klimatizácie vzadu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

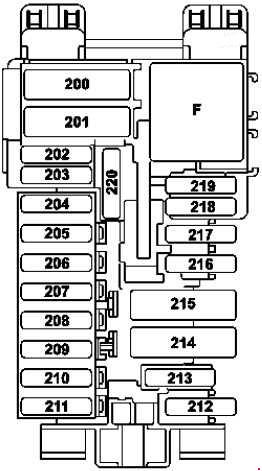

Štyri poistky v prístrojovej doske
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 50 | Jednotka riadenia predná SAM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 201 | 40 | Jednotka riadenia predná SAM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 202 | 5 | Siréna upozornenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 203 | 20 | Platné s prenosom 716:
Elektrický zámok riadenia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 204 | 5 | Diagnostické pripojenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 205 | 7,5 | Jednotka elektronického riadenia zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 206 | 5 | Analógové hodiny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 207 | 15 | Jednotka riadenia klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 208 | 7,5 | Súprava ukazovateľov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 209 | 5 | Kontrola prevádzkovej jednotky klimatizácie;
Horný ovládací panel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 210 | 10 | Jednotka riadenia modulu lampy volantu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 211 | 25 | Rezerva |
| 212 | 5 | Rezerva |
| 213 | 5 | Jednotka elektronickej kontroly programu stability |
| 214 | 30 | Rezerva |
| 215 | – | Rezerva |
| 216 | 7,5 | Žiarovka v odkladacej schránke |
| 217 | 5 | Japonská verzia:
Jednotka kontroly venovanej komunikácii na krátke vzdialenosti |
| 218 | 7,5 | Jednotka kontroly systému dodatočného zadržiavania |
| 219 | 5 | Jednotka kontroly systému detekcie hmotnosti (WSS) |
| 220 | – | Rezerva |
| Relé | ||
| F | Relé, obvod 15R | |

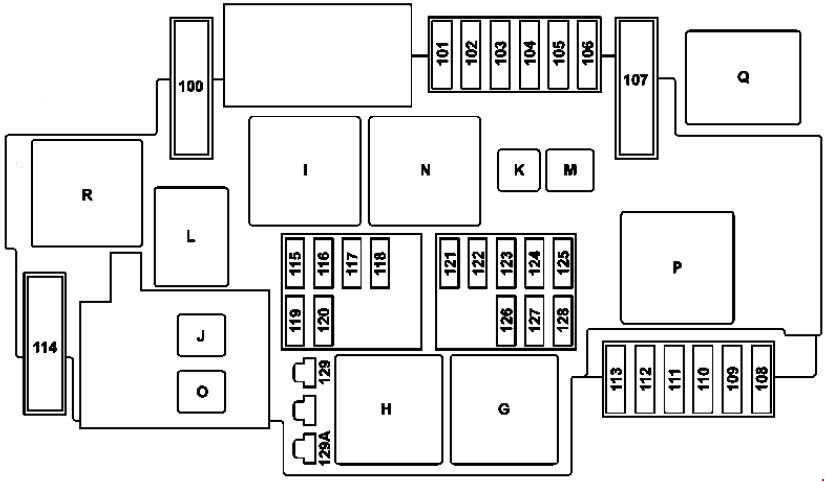

Štyri poistky v motorovom priestore
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 40 | Hybrid:
Čerpadlo podtlaku |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 101 | 15 | Spojovací článok, obvod 87/2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 102 | 20 | Spojovací článok, obvod 87/1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 103 | 15 | Spojovací článok, obvod 87/4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 104 | 15 | Spojovací článok, obvod 87/3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 105 | 15 | Týka sa prevodovky 722.9 (okrem 722.930):
Riadiaca jednotka čerpadla pomocného oleja automatickej prevodovky |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 106 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 107 | 60 | Platí pre motor 274,9:
Elektrické čerpadlo chladiacej kvapaliny |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 108 | 20 | Statický LED svetlomet:
Pravý predný svetlomet; Výkonný LED svetlomet, dynamický LED svetlomet: |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 109 | 30 | Motor stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 110 | 20 | Statický LED svetlomet:
Ľavý predný svetlomet; Výkonný LED svetlomet, dynamický LED svetlomet: |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 111 | 30 | Štartovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 112 | 15 | Hybrid: senzor pedála akcelerátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 113 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 114 | 40 | Kompresor AIR BODY CONTROL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 115 | 15 | Hlasný klaksón a pravý klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 116 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 117 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 118 | 5 | Hybrid:
Riadiaca jednotka elektronického stabilizačného programu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 119 | 15 | Obvod 87 C2 spojovací článok | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 120 | 5 | Obvod 87 Spojovací C1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 121 | 5 | Jednotka elektronického riadenia programu stability | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 122 | 5 | Relé CPC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 123 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 124 | – | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 5 | Jednotka predného riadenia SAM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 126 | 5 | Jednotka riadenia pohonnej jednotky;
Týka sa dieselového motora: Jednotka riadenia CDI; Týka sa benzínového motora: Jednotka riadenia ME-SFI. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 127 | 5 | Hybrid:
Obmedzovač poklesu napätia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 128 | 5 | Skupina predných svetiel vľavo a spínač vonkajších svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 129 | 30 | Hybrid:
Obvod relé štartovania 50 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 129A | 30 | Hybrid:
Obvod relé štartovania 50 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | Relé 15 v motorovom priestore |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | Relé 50 štartovacieho motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | Hybrid:
Relé čerpadla podtlaku (+) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | Relé CPC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K. | Platné pre prevodovku 722.9 (okrem 722.930):
Relé čerpadla oleja |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | Relé vykurovania polohy zastavenia stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N | Obvod relé 87 M. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O | Hybrid:
Obvod relé štartovania 15 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P | Platné s motorom 274,9:
Relé čerpadla chladiacej kvapaliny |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q | Hybrid:
Relé čerpadla podtlaku (-) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R | Relé AIR BODY CONTROL | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Mercedes-Benz GLC X253/C253 (2015-2019…)
Mercedes-Benz GLC X253/C253, vyrábaný od roku 2015, je luxusné SUV, ktoré kombinuje elegantný dizajn s výkonnými jazdnými vlastnosťami. Tento model je dostupný v rôznych verziách, vrátane benzínových, naftových a hybridných motorov, čo umožňuje zákazníkom vybrať si podľa svojich preferencií a potrieb. GLC sa vyznačuje priestranným interiérom, modernými technológiami a vysokou úrovňou komfortu. Jeho dynamické jazdné vlastnosti a precízne riadenie robia z tohto modelu ideálne vozidlo pre tých, ktorí hľadajú spojenie luxusu a praktickosti.
Schéma poistkovej skrinky Mercedes-Benz GLC X253/C253
Táto stránka zobrazuje schému poistkovej skrinky pre model Mercedes-Benz GLC X253/C253, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza v motorovom priestore a v interiéri vozidla, čo je typické pre tento model. Diagramy na tejto stránke ukazujú čísla poistiek, ich amperáž a chránené komponenty, čo je dôležité pre identifikáciu a výmenu poistiek. Pri výmene je vždy potrebné použiť poistky s rovnakou amperážou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania všetkých elektronických zariadení vo vozidle.
