Mercedes-Benz GLA X156 (2013-2019) – poistková skrinka

Peter Novák

Mercedes-Benz GLA X156 – schéma poistkovej skrinky

Rok výroby: 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes triedy C GLA X156 je poistka 72 v poistkovej skrinke.

Elektrická poistková skrinka vpredu

Elektrická poistková skrinka vpredu

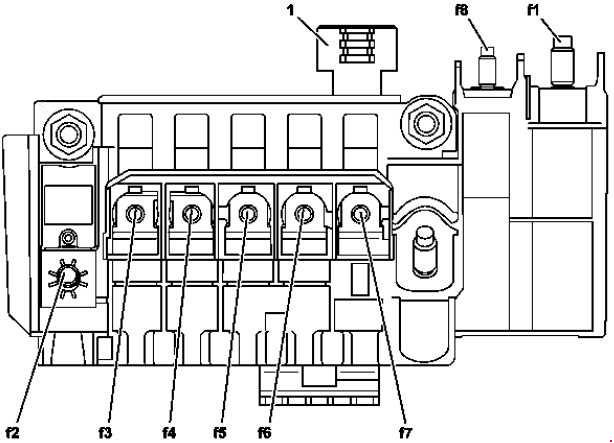

Mercedes-Benz GLA-Class – poistky – schéma – elektrická skrinka vpredu
Číslo Popis Amperáž [A]
1 Alternátor 300
2 Poistková skrinka vnútri vozidla 200
Týka sa naftového motora:

Interná poistková skrinka vozidla

 250
3 Riadiaca jednotka asistencie riadenia 100
4 Riadiaca jednotka SAM 40
5 Motor ventilátora 80
6 Platí pre motor 607:

Riadiaca jednotka vykurovania paliva

 70
7 Platí pre motor 607 (norma emisie EU5):

Riadiaca jednotka asistencie pre regeneratívny ohrievač DPF

 125
8 Platí pre motory 607, 651:

Výstupná fáza iskry

 100
Relé
F32k1 Relé odpojenia

Poistková skrinka v priestore pre cestujúcich

Poistková skrinka v priestore pre cestujúcich

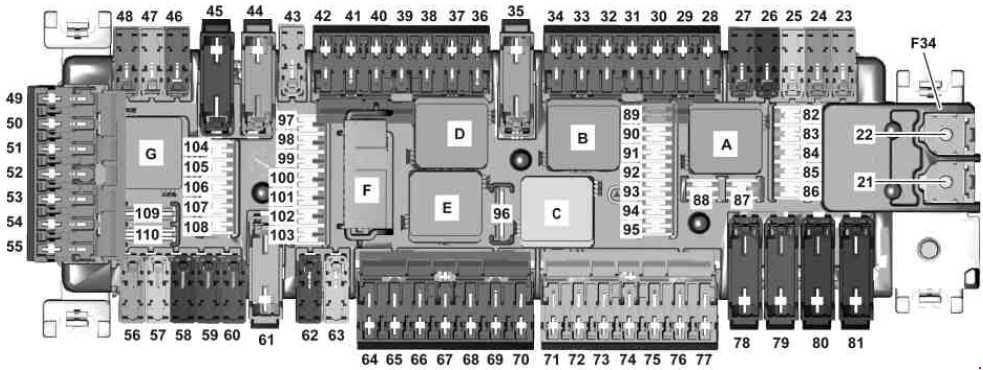

Mercedes-Benz GLA-Class – schéma poistiek – noha predného pasažiera
Číslo Popis Amperáž [A]
21 Týka sa dieselového motora:

Amplifikátor PTC vykurovania

 150
22 Dodatočné relé batérie pre funkciu ECO štart / stop 200
23 Kontrolér ľavých predných dverí 30
24 Kontrolér pravých predných dverí 30
25 Kontrolná jednotka SAM 30
26 Ďalšia tesnenie zásuvky batérie ECO štart / stop 10
27 Modul poistiek a relé motorového priestoru 30
28 Kontrolná jednotka zvukového generátora vo vozidle 5
29 do 02.11.2014:

Zásuvka pre príves;

od 03.11.2014:

Kontrolná jednotka rozpoznávania prívesu.

 15
30 Kontrolná jednotka rozpoznávania prívesu 5
31 4MATIC:

Kontrolér  pohonu všetkých kolies.

 5
32 Kontrolná jednotka modulu smerovky 5
33 Ovládací panel Audio / COMAND 5
34 Kontrolná a prevádzková jednotka ACC 7,5
35 Vykurovanie zadného okna 30
36 Kontrolná jednotka sedadla
šoféra Kontrolná jednotka nastavenia bedrovej opierky sedadla šoféra		 7,5
37 Displej Audio / COMAND 7,5
38 Kontrolná jednotka systému dodatočného zadržiavania 7,5
39 Kontrolná jednotka visutého ovládacieho panela 10
40 Platné pre motor 651 (norma emisií EU6):

Kontrolná jednotka pohonného ústrojenstva

 15
41 Modul ovládania panoramatického strešného okna 30
42 Rádio (Audio 5 USB, Audio 20 CD, Audio 20 CD s CD meničom);

Kontrolná jednotka COMAND.

 5
Rádio (Rádio 20, Audio 20 USB) 25
43 Kontrolná jednotka parkovacieho systému 5
44 Naviják núdzového napätia ľavý predný 40
45 Naviják núdzového napätia pravý predný 40
46 Kontrolná jednotka predného sedadla pasažiera;

Kontrolná jednotka nastavenia bedrovej opierky sedadla pasažiera.

 7,5
47 Modul navigácie 7,5
Kontrolná jednotka systému adaptívneho tlmenia 25
48 Nepoužíva sa –
49 Kontrolná jednotka pre kit na ovládanie iPhone ® 7,5
Motor ventilátora COMAND 5
50 Kontrolná jednotka krytu kamery 5
51 Nepoužíva sa –
52 Nepoužíva sa –
53 Nepoužíva sa –
54 Nepoužíva sa –
55 Modul komunikácie telematických služieb
Kontrolná jednotka KEYLESS-GO		 5
56 Kontrolná jednotka modulu smerovky 10
57 Asistent udržania jazdného pruhu:

Multifunkčná kontrolná jednotka vozidla pre špeciálne použitie.

 30
Špeciálne vozidlo:

Multifunkčná kontrolná jednotka vozidla pre špeciálne použitie.

 7.5
58 Poistková skrinka vozidla pre núdzové situácie 30
59 Kontrola predného sedadla pasažiera, uni 30
60 Kontrolná jednotka sedadla šoféra 30
61 Kontrolná jednotka zosilňovača audio systému 40
62 Týka sa prevodovky 711:

Elektrický zámok riadenia

 20
63 Kontrolná jednotka systému napájania 25
64 Elektronická kontrolná jednotka pre platbu;

Kontrolná jednotka venovaná komunikácii na krátke vzdialenosti.

 1
65 Žiarovka v odkladacej schránke 5
66 Poistková skrinka vozidla pre núdzové situácie 15
67 Nepoužíva sa –
68 Nie je používané –
69 Nie je používané –
70 Zásuvka centrálnej konzoly vzadu 25
71 Zásuvka batožinového priestoru 25
72 Predný zapaľovač cigariet s osvetlením popolníka;

Zásuvka napájania vo vnútri vozidla.

 25
73 Kontrolér elektrickej parkovacej brzdy 30
74 Kontrolér elektrickej parkovacej brzdy 30
75 Riadiaca jednotka rozpoznávania prívesu 20
76 Riadiaca jednotka rozpoznávania prívesu 25
77 Riadiaca jednotka rozpoznávania prívesu 25
78 Kontrolér zadného dverí / batožinového priestoru
Poistková skrinka vozidla pre núdzové situácie		 40
79 Riadiaca jednotka SAM 40
80 Riadiaca jednotka SAM 40
81 Regulátor ventilátora 40
82 Riadiaca jednotka panelu ovládania 10
83 Riadiaca jednotka elektronického blokovania zapaľovania 7,5
84 Riadiaca jednotka horného ovládacieho panelu 5
85 ATA [EDW] / ochrana proti ťahaniu / riadiaca jednotka vnútornej bezpečnosti 5
86 Amplifikátor FM, AM a CL antény [ZV];

od 01.06.2016:

Amplifikátor / kompenzátor antény mobilného telefónu.

 5
87 Diagnostický konektor 10
88 Sada ukazovateľov 10
89 Spínač vonkajších svetiel 5
90 Inteligentný radarový senzor ľavého zadného nárazníka;

Inteligentný radarový senzor pravého zadného nárazníka.

 5
91 Spínač monitorovania činnosti pedálu;

Spínač osvetlenia nohy.

 5
92 Riadiaca jednotka systému napájania 5
93 Kontrolér elektrickej parkovacej brzdy 5
94 Riadiaca jednotka systému dodatočného zadržiavania 7,5
95 Rozpoznávanie obsadenosti predného sedadla pasažiera a
riadiaca jednotka systému detekcie hmotnosti ACSR (WSS)		 7,5
96 Motor stierača zadného dverí 15
97 Elektrický konektor mobilného telefónu 5
98 Riadiaca jednotka SAM 5
99 Riadiaca jednotka monitorovania tlaku v pneumatikách 5
100 Platné pre motor 133:

INTERFACCIA DIRECT SELECT

 5
101 4MATIC:

Kontrolér  pohonu všetkých kolies.

 10
102 Prijímač diaľkového ovládania stacionárneho ohrievača;

Platné pre vozidlá AMG od 01.09.2015:

Riadiaca jednotka režimu prenosu;

od 01.06.2016:

Spínač antény pre telefónny a stacionárny ohrievač.

 5
103 Riadiaca jednotka systému núdzového volania;

Komunikačný modul telematických služieb;

Riadiaca jednotka HERMES.

 5
104 Riadiaca jednotka multimediálneho rozhrania;

Jednotka multimediálneho pripojenia.

 5
105 Riadiaca jednotka Digital Audio Broadcasting;

Riadiaca jednotka digitálneho satelitného audio rádia (SDAR).

 5
Modul ladica 7,5
106 Viacfukčná kamera 5
107 Digitálny TV tuner 5
108 do 31.05.2016:

Kamera na cúvanie

 5
od 01.06.2016:

Kamera na cúvanie

 7,5
109 Elektrický konektor nabíjacej zásuvky 20
110 Kontrolér rádia COMAND;

Kontrolér zvuku motora.

 30
Relé
A Relé obvodu 15
B Relé zadného stierača
C Obvod relé 15R2
D Vyhrievané relé zadného okna
E Obvod 15R1 relé
F Obvod relé 30g
G Nie je používané

Poistková skrinka v motorovom priestore

Poistková skrinka v motorovom priestore

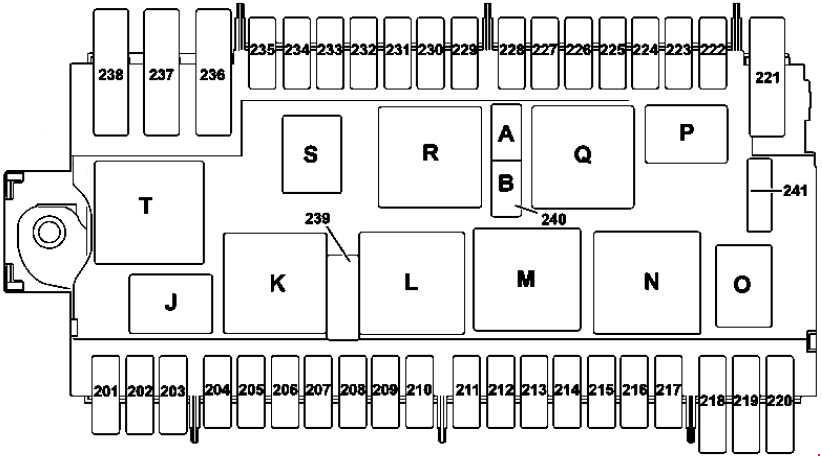

Mercedes-Benz GLA-Class – diagram poistkovej skrinky – motorový priestor
Číslo Popis Amperáž [A]
201 Siréna upozornenia 5
202 Jednotka riadenia stacionárneho vykurovania 20
203 Faro LED:  predný pravý svetlomet 15
204 Jednotka riadenia elektronického programu stability 25
205 Klaksón ľavý, Klaksón pravý 15
206 Platné pre motor 651:

Jednotka riadenia CDI;

Platné pre motor 607:

Jednotka riadenia motora.

 5
207 Vzťahuje sa na motor diesel:

Relé obvodu 87M

 5
208 Platné pre motor 133, 607:

Relé obvodu 87

 7.5
209 Faro LED:  predný ľavý svetlomet 15
210 Relé vyhrievania predného čelného skla 5
211 Nez použité –
212 Platné pre motor 133, 270:

Tesnenie pripojenia, obvod 87M3;

Vzťahuje sa na motor 651:

Vyhrievací prvok odvzdušňovacieho potrubia;

Vyhrievací prvok termostatu chladiacej kvapaliny;

Bypass ventil chladiča recirkulácie výfukových plynov;

Vzťahuje sa na motor 607 (norma emisie EU5):

Senzor kyslíka pred katalyzátorom;

Tlak preplňovania;

Vzťahuje sa na motor 607 (norma emisie EU6):

Senzor kyslíka pred katalyzátorom;

Platné pre motor 607:

Jednotka riadenia CDI.

 15
213 Platné pre motory 133, 270, 651:

Tesnenie pripojenia, obvod 87 M2e;

Vzťahuje sa na motor 607 (norma emisie EU5):

Vačkový hriadeľ;

Senzor Hall;

Jednotka riadenia CDI;

Regulačný ventil priebehu.

Vzťahuje sa na motor 607 (Norma emisie EU6):

Senzor kyslíka za katalyzátorom;

Jednotka riadenia CDI.

 15
214 Platné pre motory 133, 270, 651:

Tesnenie pripojenia, obvod 87 M4e

 10
215 Platné pre benzínový motor:

Zapaľovacia cievka valca 1;

Zapaľovacia cievka valca 2;

Zapaľovacia cievka valca 3;

Zapaľovacia cievka valca 4;

Vzťahuje sa na motor 651:

Regulačný ventil množstva;

Vzťahuje sa na motor 607:

Jednotka riadenia CDI;

Regulátor tlaku preplňovania;

Regulačný ventil množstva.

 20
216 Platné pre benzínový motor:

Jednotka riadenia ME-SFI;

Platné pre motor 607:

Jednotka riadenia motora.

 5
217 Platné s prevodovkou 724:

Jednotka úplne integrovaná riadenia prevodovky s dvojitou spojkou

 25
218 Jednotka riadenia elektronického programu stability 5
219 Nez použité –
220 Čerpadlo cirkulácie prevodovej kvapaliny 10
221 Nez použité –
222 Nez použité –
223 Nez použité –
224 Elektronický kontrolér DISTRONIC;

Jednotka riadenia COLLISION PREVENTION ASSIST.

 7.5
225 Nez použité –
226 Nez použité –
227 Nez použité –
228 Nie je používané –
229 Skupina svetlometu predného ľavého 5
230 Jednotka elektronickej kontroly programu stability 5
231 Skupina svetlometu predného pravého 5
232 Jednotka kontroly svetlometov 15
233 Nie je používané –
234 Platné pre motor 607:

Jednotka kontroly skupiny motopropulsora

 5
235 Platné pre motor 607:

Motor ventilátora;

Aktivátor lamiel chladiča.

 7.5
Platné pre motor 133:

Čerpadlo cirkulácie chladiča pre preplňovaný vzduch.

 7.5
236 Jednotka kontroly SAM 40
237 Jednotka elektronickej kontroly programu stability 40
238 Vyhrievané čelné sklo 50
239 Relé rýchlosti stieračov 1/2 30
240A Relé 50 štartovacieho motora 25
240B Obvod 15 relé (nie zablokovaný) 25
241 Nie je používané 7.5
Relé
J Relé klaksónu
K. Relé rýchlosti stieračov 1/2
L Relé zapnutia/vypnutia stieračov čelného skla
M Relé 50 štartovacieho motora
N Relé obvodu 87 M.
O ECO štart / stop:

Relé čerpadla cirkulácie prevodového kvapaliny
P Rezervné relé (F58kP)
Q
R Relé obvodu 15
S Obvod 87 relé
T Vyhrievané relé čelného skla
