Mercedes-Benz Classe B W245 (2006-2011) – poistková skrinka

Peter Novák

Mercedes-Benz Trieda B W245 (2006-2011) – schéma poistky

Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011.

Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes Trieda B W245 (2006-2011) je poistka 38 v poistkovej skrinke v priestore pre nohy cestujúceho.

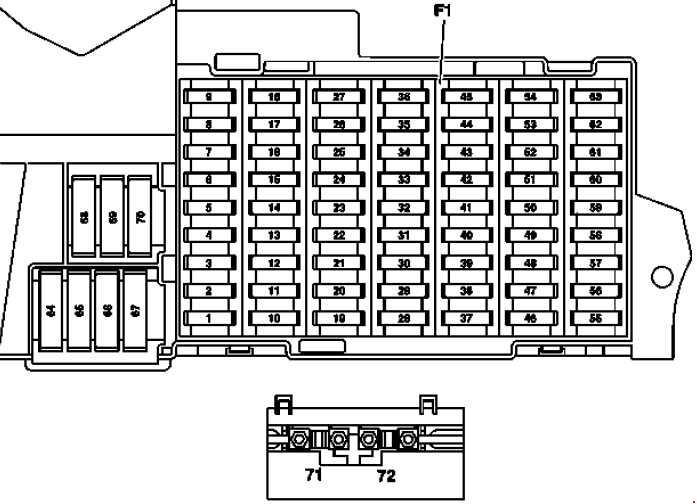

Poistková skrinka v priestore pre nohy cestujúceho

Poistková skrinka v priestore pre nohy cestujúceho

Mercedes-Benz Trieda B W245 – schéma poistkovej skrinky – v priestore pre nohy cestujúceho
Číslo Popis Amperáž [A]
1 2006-2008:

Spínač svetiel stop

 10
(2006-2008):

Spínač svetiel stop;

2009-2011:

Spínač brzdových svetiel.

 5
2 Vyhrievané zadné sklo 25
3 Riadiaca jednotka EIS;

[EZS] prístrojový panel.

 7,5
4 Kontrolér EIS;

[EZS] kontrolér elektrického zámku volantu.

 15
5 Automatická klimatizácia a automatická klimatizácia Comfort 7,5
6 Klaksón ľavý;

Klaksón pravý.

 15
7 Relé čerpadla paliva 25
8 Riadiaca jednotka panelu ovládania 25
9 Riadiaca jednotka ESP a BAS 40
10 Konektor kabeláže regulátora ventilátora/ vnútorné káble 40
11 Platné pre motor 266:

obvod 87 relé, motor

 30
Platné pre motor 640:

relé obvod 87, motor

 40
12 Modul stĺpika riadenia;

Multifunkčný volant (2006-2008).

 5
13 Kontrolér ľavých predných dverí 25
14 Kontrolér pravých predných dverí 25
15 Riadiaca jednotka ESP a BAS 25
16 Konektor dátovej zbernice;

Riadiaca jednotka systému Parktronic (PTS) (2006-2008).

 10
17 Otáčavý spínač svetla 5
18 Platné pre prevody 711, 716:

Spínač svetiel cúvania

 7,5
19 Senzor otáčok AY 5
20 Riadiaca jednotka systémov udržania 7,5
21 Relé štartovacieho motora 30
22 Prístrojový panel 7,5
23 2006-2008:

Vyhrievanie trysky ostrekovača

 7,5
Platné pre motor 640 od 1.9.08:

Senzor kondenzácie palivového filtra s vyhrievacím prvkom

 20
24 Riadiaca jednotka elektrického posilňovača riadenia (ES) 7,5
25 Spínač svetiel stop;

ESP a riadiaca jednotka BAS.

 7,5
26 Platné pre prevodovku 722:

Riadiaca jednotka elektronického modulu páky prevodovky

 7,5
27 V10 dôležité pre prevodovku 722:

Riadiaca jednotka CVT

(automatická prevodovka bez stupňov)

 7,5
28 Otáčavý spínač svetla 5
29 Riadiaca jednotka SAM 30
30 Obvod 87F relé 25
31 2006-2008:

Riadiaca jednotka centrálneho brány (vozidlá do 30.11.05);

Otáčavý spínač svetla;

2009-2011:

Automatický spínač svetla;

Senzor denného svetla;

Senzor dažďa/svetiel.

 5
32 Platné pre motor 266:

riadiaca jednotka ME-SFI [ME].

 7,5
33 Rádio;

Jednotka rádio-navigácia;

Jednotka správy, zobrazenia a

kontroly COMAND (Japonsko).

 15
34 Kontrolér ľavých zadných dverí 25
35 Kontrolér pravých zadných dverí 25
36 2006-2008:

Miesto oddelenia mobilného telefónu;

Riadiaca jednotka prívesu.

 7,5
2009-2011:

Riadiaca jednotka prívesu;

Riadiaca jednotka PTS.

 10
37 Riadiaca jednotka systémov bezpečnosti;

Senzor rozpoznania obsadenosti

predného sedadla pasažiera.

 7,5
38 Zapaľovač cigariet predný s osvetlením popolníka 25
39 Motor stieračov 25
40 Otváracia strecha s lamelami:

Riadiaca jednotka panelu ovládania.

 7,5
Strecha s lamelami:

Riadiaca jednotka s panelom ovládania.

 25
41 Motor stieračov zadného dverí 15
42 Osvetlenie priestoru odkladacej schránky so spínačom;

Osvetlenie zrkadla na spätné zrkadlo ľavé a pravé;

Spínač osvetlenia priestoru nôh (balík autoškoly);

Spínač monitorovania práce pedála (balík autoškoly);

Bod oddelenia napätia napájania VICS + ETC (Japonsko).

 7,5
43 Platné pre motor 266:

manžeta konektora svorky 87M1;

napájanie zemného plynu (2009-2011):

manžeta konektora svorky 87M1e.

 15
Platné pre motor 640:
manžeta konektora svorky 87M1e		 7,5
44 Platné pre motor 266:
manžeta konektora svorky 87M2e		 15
Platné pre motor 640:
manžeta konektora svorky 87M2e		 20
45 Platné pre motor 640:
riadiaca jednotka CDI		 25
46 2006-2008:

Riadiaca jednotka telefónna, (Japonsko);

Kompenzátor E-net;

Univerzálne prenosné rozhranie CTeL(UPCI [UHI]) riadiaca jednotka.

 7,5
2009-2011:

Reproduktor modulu subwoofer (Japonsko).

 25
2009-2011:

Zosilňovač pre audio systém

 40
47 Riadiaca jednotka telefónu;

Univerzálna prenosná riadiaca jednotka CTEL;

Rozhranie (UPCI [UHI]);

Bod oddelenia mobilného telefónu;

Systém hlasového ovládania (VCS [SBS]).

 7,5
48 ATA [EDW]

Ochrana proti ťahaniu;

Signál upozornenia s doplnkovou batériou

 7,5
49 Ovládací panel horného panelu;

Vyhrievanie sedadiel.

 25
50 2006-2008:

Meniteľ kaziet CD;

Bod oddelenia napätia VICS + ETC (Japonsko);

2009-2011:

Riadiaca jednotka multimediálneho rozhrania;

Digitálny TV tuner;

Riadiaca jednotka Digital Audio Broadcasting.

 7,5
Platné pre vládne vozidlá (2009-2011):

Osvetľovacia lišta na streche

Manžeta konektora obvodu 30.

 30
51 Kanada (2009-2011):

Riadiaca jednotka systému detekcie hmotnosti (WSS);

Platné pre vládne vozidlá (2009-2011):

Ovládací panel systému špeciálnych signálov.

 10
52 Bod oddelenia napätia VICS + ETC 5
Rezerva (vozidlá od 1.6.06) 7,5
Riadiaca jednotka systému núdzového volania

(USA) (vozidlá do 31.5.06)

 7,5
53 Zapaľovač cigariet zadný pre cigary s osvetlením popolníka

Interná zásuvka

 30
54 Zosilňovač pre audio systém;

Reproduktor modulu subwoofer.

 25
Platné pre vládne vozidlá (2009-2011):

zásuvka s 2 pólmi 12 V.

 15
55 Predný svetlomet ľavý (bi-xenón)
Skupina predného svetlometu pravého (bi-xenón)		 7,5
Skupina predného svetlometu ľavého (Hi-Xenón) 10
56 Rezerva 10
Skupina predného svetlometu pravého (Hi-Xenón) 10
57 2009-2011:

Zásuvka pre príves (13 pólov)

 15
2006-2008:

Riadiaca jednotka audio brány (Japonsko)

 25
2006-2008:

Riadiaca jednotka SDAR;

Riadiaca jednotka systému núdzového volania (USA).

 7,5
58 Riadiaca jednotka prívesu 25
59 Riadiaca jednotka prívesu (vozidlá do 31.5.05);

Zásuvka pre príves (13 pólov) (vozidlá od 1.6.05).

 20
60 Blok konektora sedadla vodiča 20
61 Blok konektora predného sedadla pre cestujúceho 20
62 Obvod 15 relé (2)

(SA: xenón, mobilný telefón)

 25
63 Rezerva (vozidlá do 31.5.05) –
Platné pre vládne vozidlá (2009-2011):

Osvetľovacia lišta na streche.

 25
Riadiaca jednotka systému núdzového volania (USA)

(vozidlá od 1.6.05)

Riadiaca jednotka SDAR (vozidlá od 1.6.05)

 7,5
64 Platné pre motor 266:

Relé čerpadla vzduchu

 40
Platné pre motor 640:

Káblový zväzok motora/konektor motorového priestoru (2006-2008)

Výstupná fáza časovania zapnutia (2009-2011)

 80
65 Riadiaca jednotka elektrického posilňovača riadenia

(ES)

 80
66 Riadiaca jednotka SAM 60
67 Obvod 15R relé (2) (SE) 50
68 Platné pre motor 266.920 a motor 266.940

s prevodovkou 722:

AAC s integrovanou kontrolou

motora dodatočného ventilátora

 50
Platné pre motory 640.940, 640.941, 266.960, 266.980 a

pre motory 266.920, 266.940:

AAC s integrovanou kontrolou

motora dodatočného ventilátora

 60
69 Obvod 15R relé (1) 50
70 Obvod 15 relé (1) 60
71 Platné pre motor 640:

Zosilňovač vykurovania PTC

 150
72 2006-2008:

Manžeta konektora obvodu 30;

2009-2011:

Riadiaca jednotka multifunkčného špeciálneho vozidla (SVMCU [MSS]) (Taxi);

Platné pre vládne vozidlá:

Poistka 7;

Poistka 10.

 60

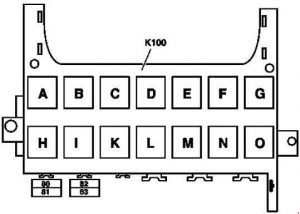

Poistková skrinka v priestore pre nohy cestujúceho - 2
Mercedes-Benz Classe B W245 – schéma poistkovej skrinky – v priestore pre nohy cestujúceho
Číslo Popis Amperáž [A]
80 Špeciálna multifunkčná riadiaca jednotka vozidla 30
81 Špeciálna multifunkčná riadiaca jednotka vozidla 30
82 Špeciálna multifunkčná riadiaca jednotka vozidla 30
83 Špeciálna multifunkčná riadiaca jednotka vozidla 30
Relé
A Obvod 15R relé (2) (SA)
B Obvod 15R relé (1)
C Relé klaksónu
D Relé vyhrievaného zadného skla
E Relé stierača fáza 1/2
F Relé zapnutia/vypnutia stierača
G Obvod 15 relé (1)
H Rezervné relé
I Platné pre motor 266:

Relé čerpadla vzduchu
K Relé čerpadla paliva
L Obvod motora 87 Relé
M Relé štartéra
N Obvod 87F relé
O Obvod 15 relé (2)

(SA: xenón, mobilný telefón)

O Mercedes-Benz Classe B W245 (2006-2011)

Mercedes-Benz Classe B W245, vyrábaný v rokoch 2006 až 2011, je kompaktné MPV, ktoré ponúka priestranný interiér a vysokú úroveň komfortu. Tento model je známy svojou spoľahlivosťou a praktickosťou, čo ho robí ideálnou voľbou pre rodiny. V ponuke sú rôzne motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Vďaka kvalitnému spracovaniu a moderným technológiám je Classe B W245 obľúbeným modelom medzi vodičmi, ktorí hľadajú kombináciu pohodlia a funkčnosti.

Schéma poistkovej skrinky Mercedes-Benz Classe B W245

Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes-Benz Classe B W245, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka zvyčajne nachádza v priestore pre cestujúcich, pod prístrojovou doskou na strane vodiča, a tiež v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a správne fungovanie vozidla, preto je dôležité mať prehľad o jej usporiadaní.
